작동 원리: 배전망 보호: 기둥 장착 급전선, 농촌 전화 및 배전 회로 자동 분할.
변전소: 나가는 라인, 변압기 보호 및 버스 연결 차단기.
산업용 전력 시스템: 공장의 주요 수신 라인, 대형 모터 보호 및 산업용 부하 회로.
인프라 프로젝트: 재생 에너지 연결, 철도 전기화, 광산 전력 시스템.
특수 시나리오: 빈번한 부하 전환, 커패시터 뱅크 제어 및 케이블 충전 전류의 안전한 중단.
 |  |  |
 |  |  |

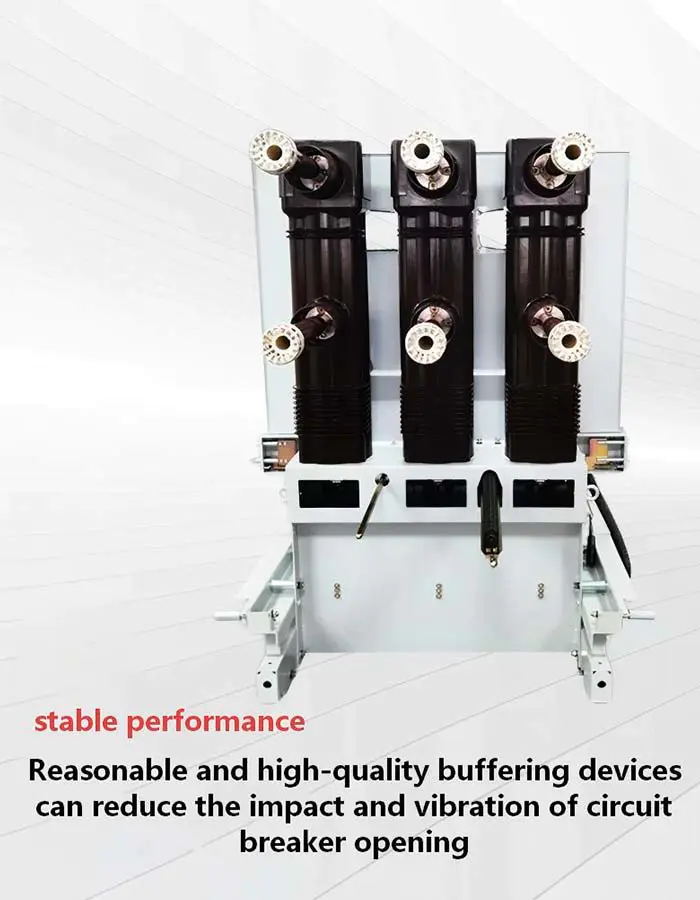

진공 차단 기술: 밀봉된 차단기는 높은 유전 강도, 아크 소멸 및 연장된 서비스 수명 동안 일관된 성능을 제공합니다.

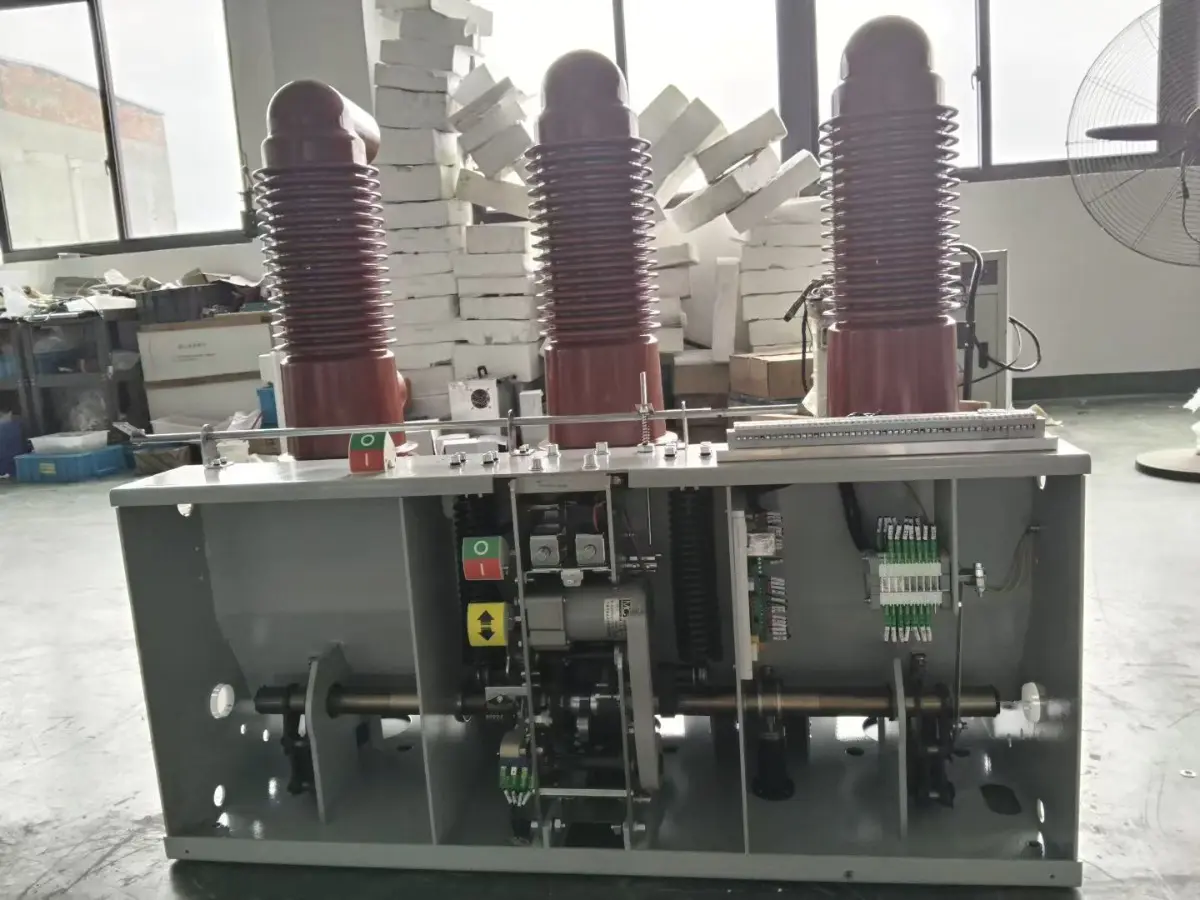

기계적 작동: 스프링 작동식 메커니즘을 통해 수동 및 원격 작동이 모두 가능하므로 과부하 또는 단락 시 접점을 신속하게 분리할 수 있습니다.
환경 보호: 부식 방지 소재를 사용한 IP54 등급 케이스는 높은 습도, 바람, 먼지 등 극한의 기상 조건에서도 내구성을 보장합니다.
소형 및 모듈식 레이아웃: 변류기 및 보호 계전기와 같은 필수 보조 장비를 통합하는 동시에 설치, 검사 및 유지 관리를 단순화합니다.
10,000회 작동의 기계적 내구성으로 높은 신뢰성
최소한의 유지보수를 위한 고급 진공 차단기 기술
실외 환경에 적합한 컴팩트하고 내부식성 디자인
IP54 보호로 가혹한 조건에서도 작동 보장
통합된 스마트 모니터링 및 원격 제어 기능
GB/T 11022 및 IEC 62271 표준 준수
특정 프로젝트 요구 사항에 맞게 사용자 정의 가능한 구성
 |  |  |
 |  | |

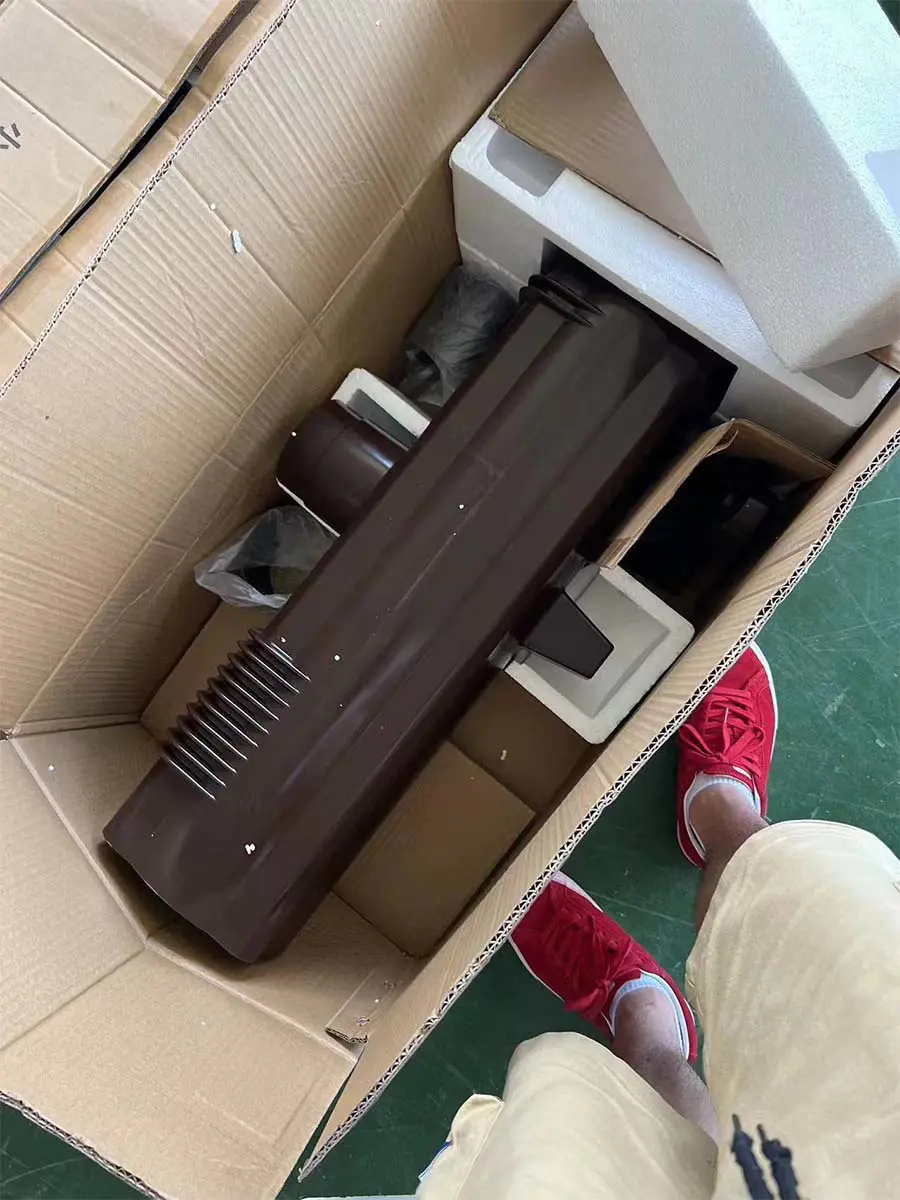

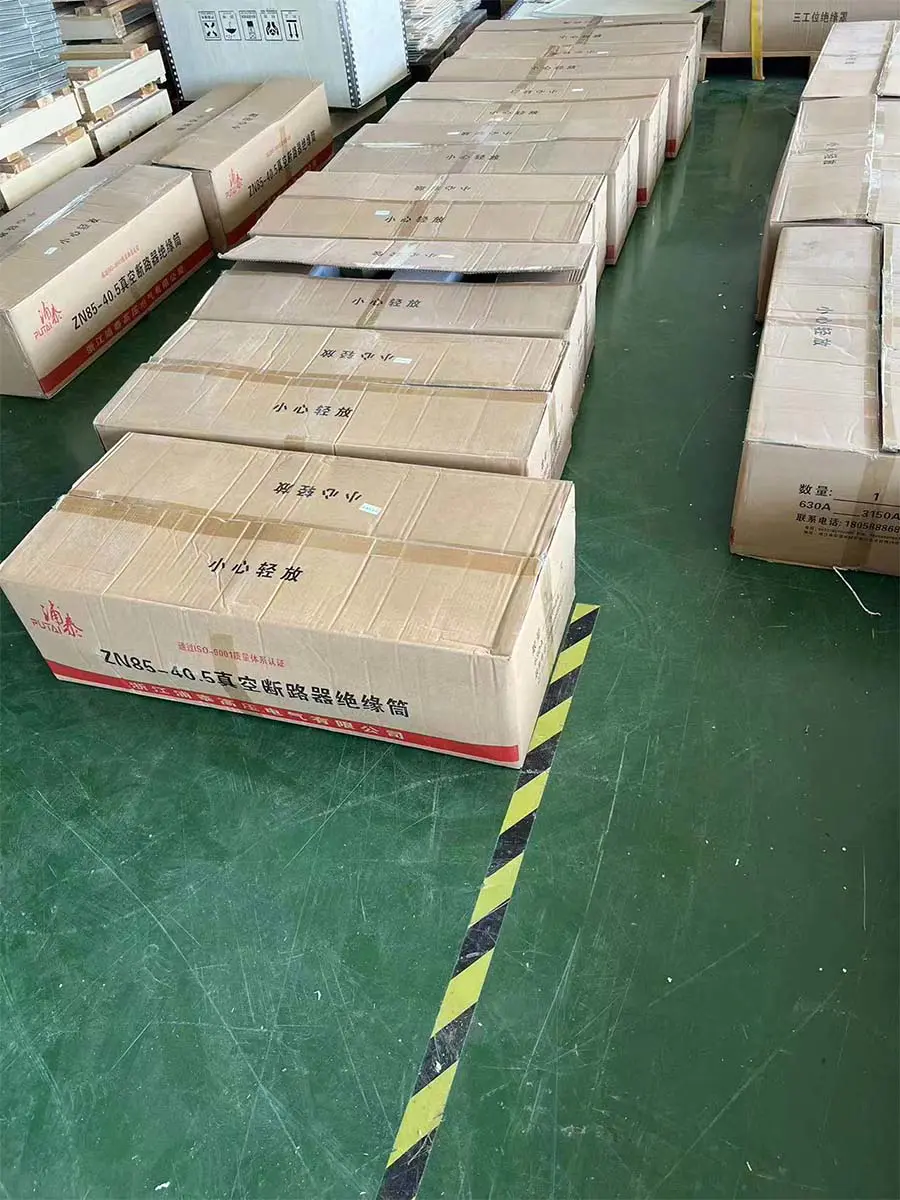

운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며, 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-

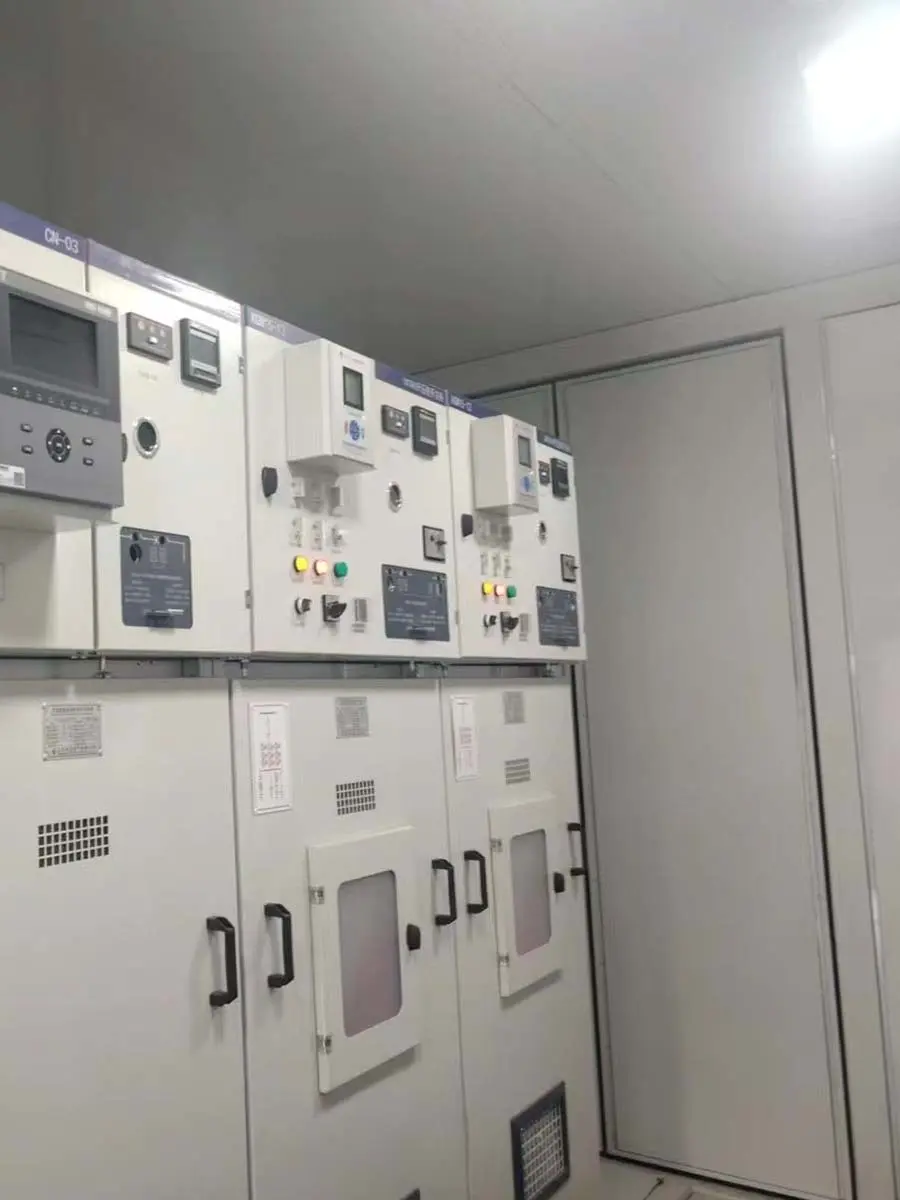

35kV high-voltage switchgear, power transmission successful
-

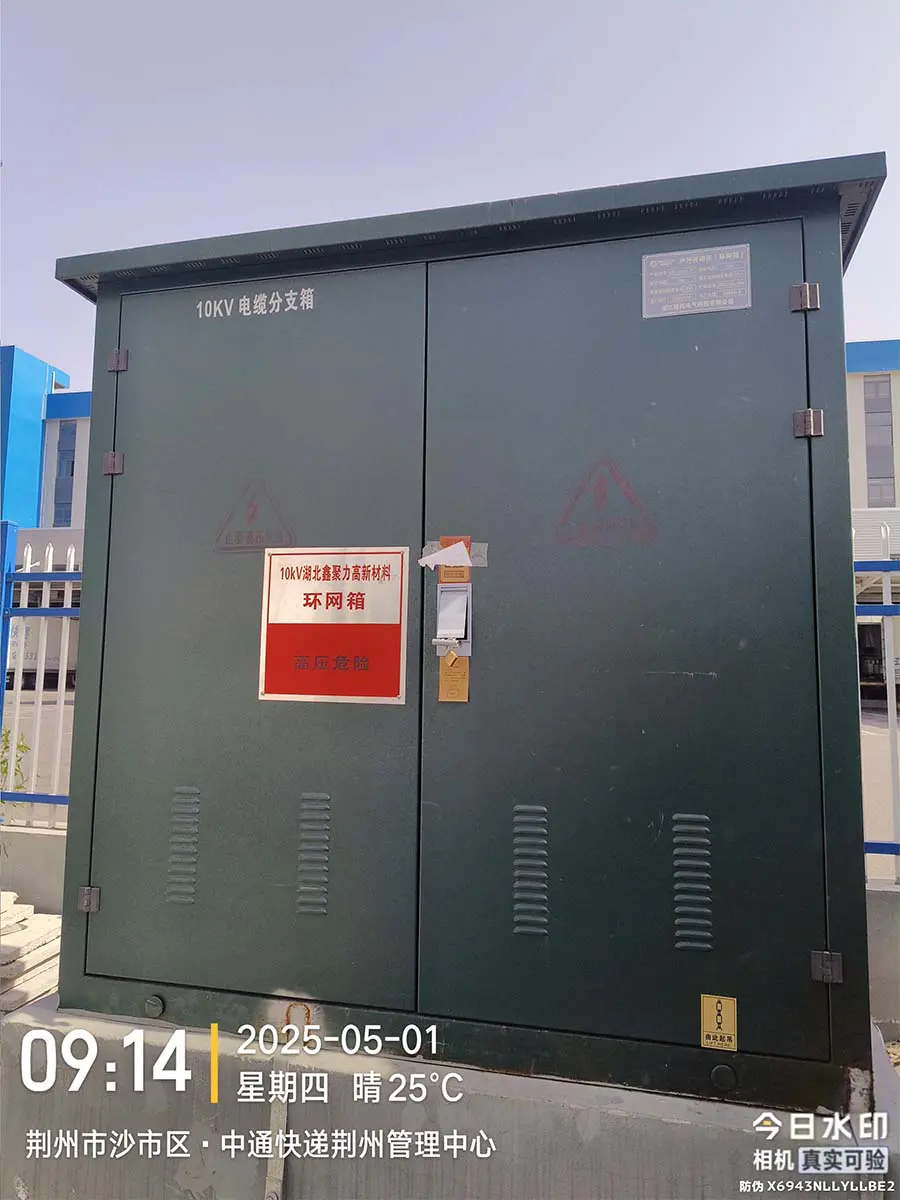

10kV ring main unit, VCB
-

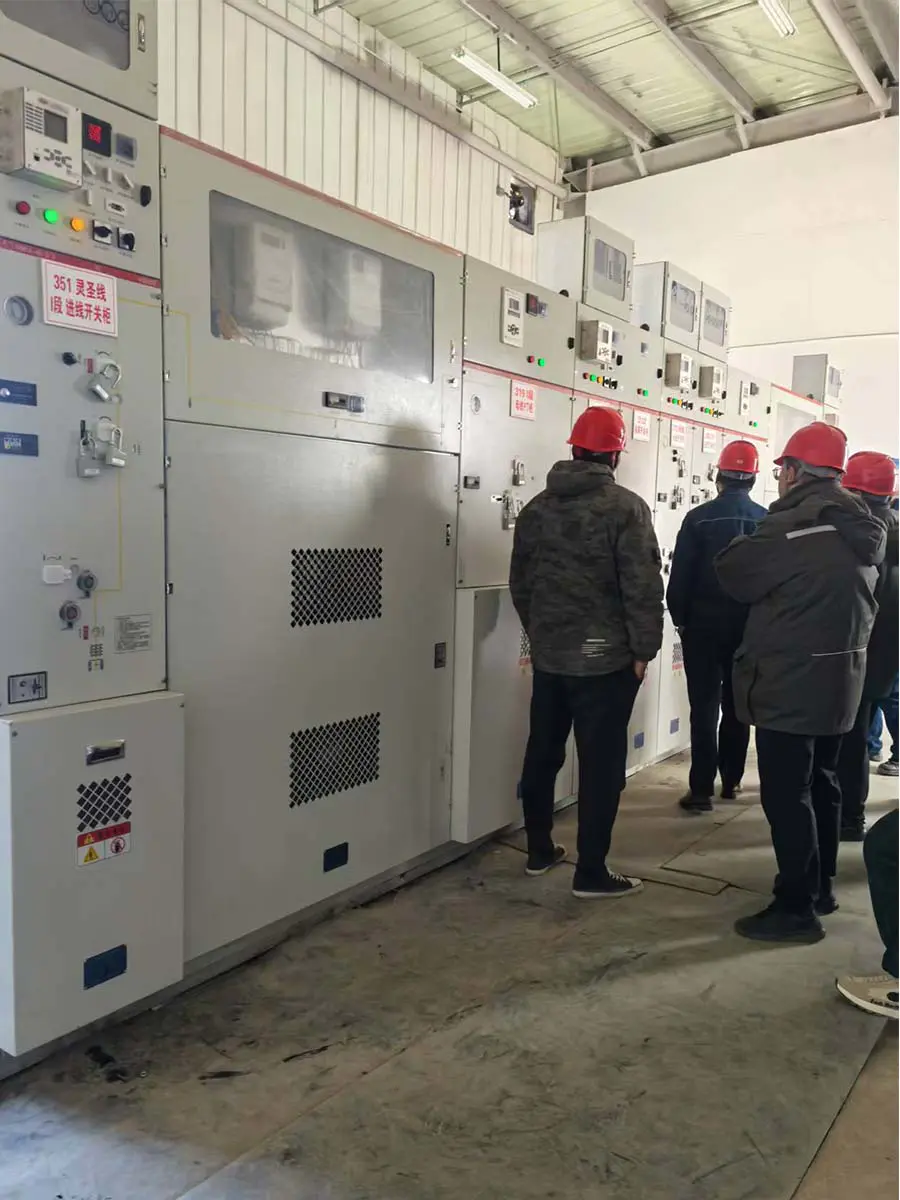

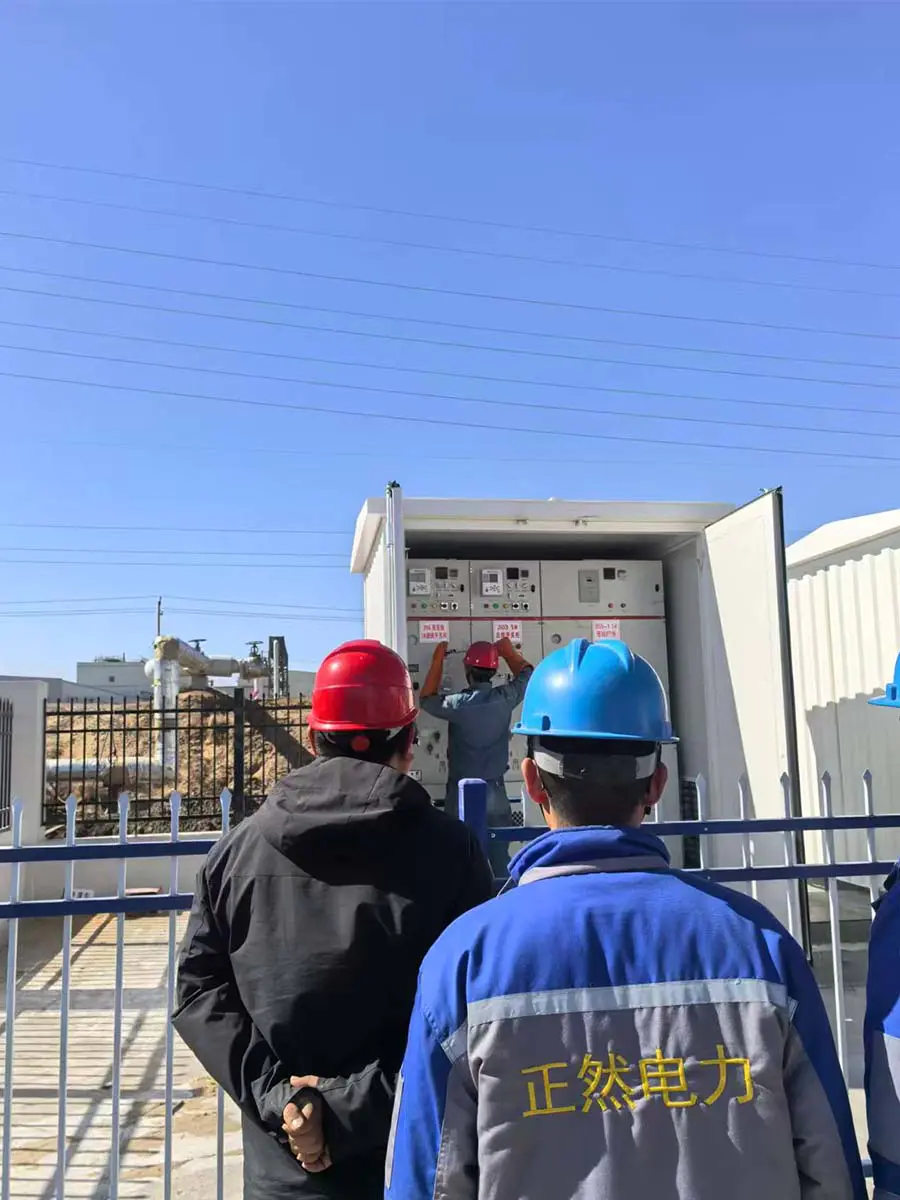

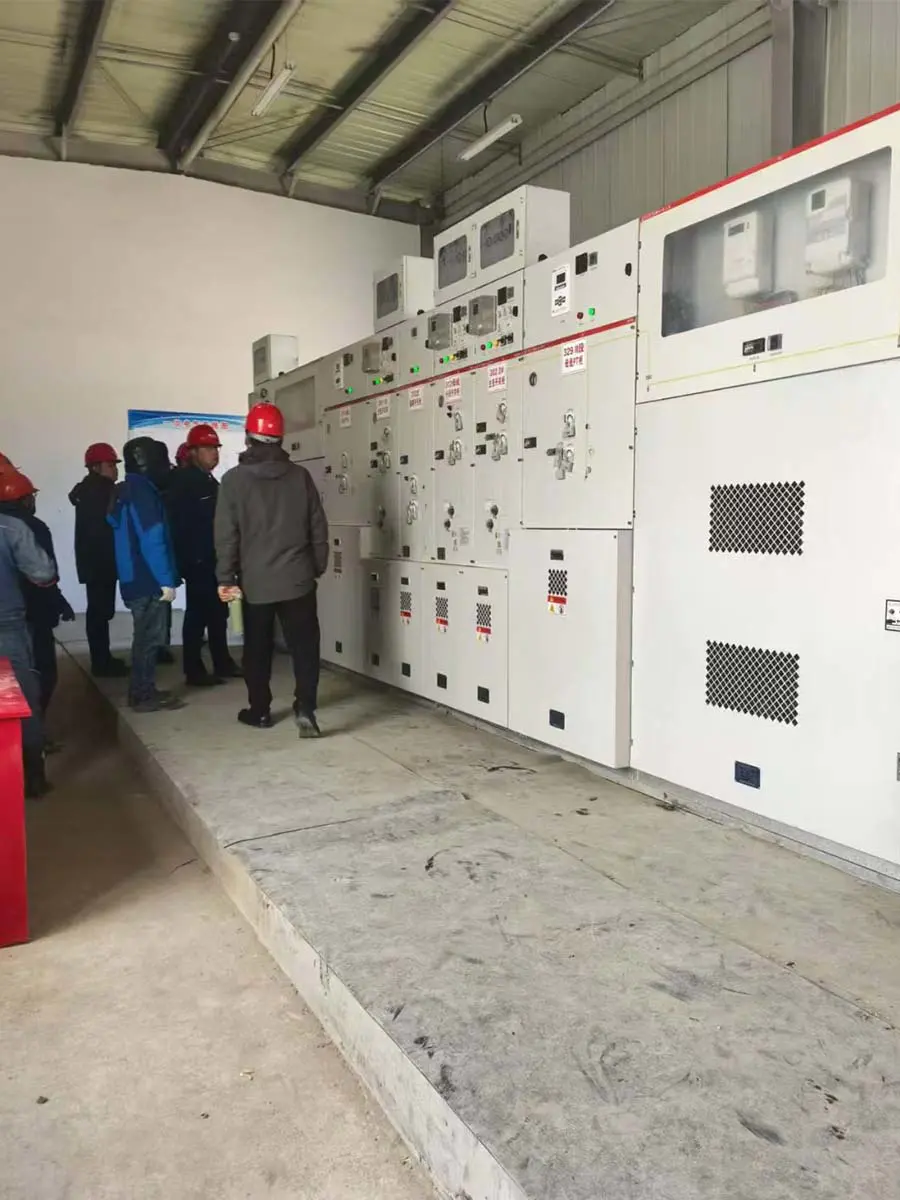

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| 매개변수 카테고리 | 사양 | 메모 |
| 정격전압 | 12kV | 유통망 표준 |
| 정격전류 | 400A, 630A, 1250A | 공통 등급 사용 가능 |
| 정격 단시간 전류 | 16카, 20카, 25카 | |
| 정격 단락 차단 전류 | 16카, 20카, 25카 | |
| 정격 피크 내전류 | 40카, 50카, 63카 | |
| 정격 절연 수준 | 전력 주파수: 42kV / 번개 충격: 75kV | (1분) |
| 기계적 수명 | 10,000개의 작업 | 최소 |
| 전기적 수명 | 10,000개의 작업 (at rated current) | |
| 차단기 매체 | 진공 | 세라믹 병에 밀봉되어 있습니다. |
| 작동 메커니즘 | 스프링 / 전자기 | |
| 제어 전압 | AC/DC 110V, 220V | 공통 옵션 |
| 전체 치수(대략) | 900 x 800 x 1200mm(H x W x D) | 구성에 따라 다름 |
| 설치 방법 | 기둥 장착형/지상 장착형 | 옥외 사용 |
| 주변 온도 | -30°C ~ 40°C |
