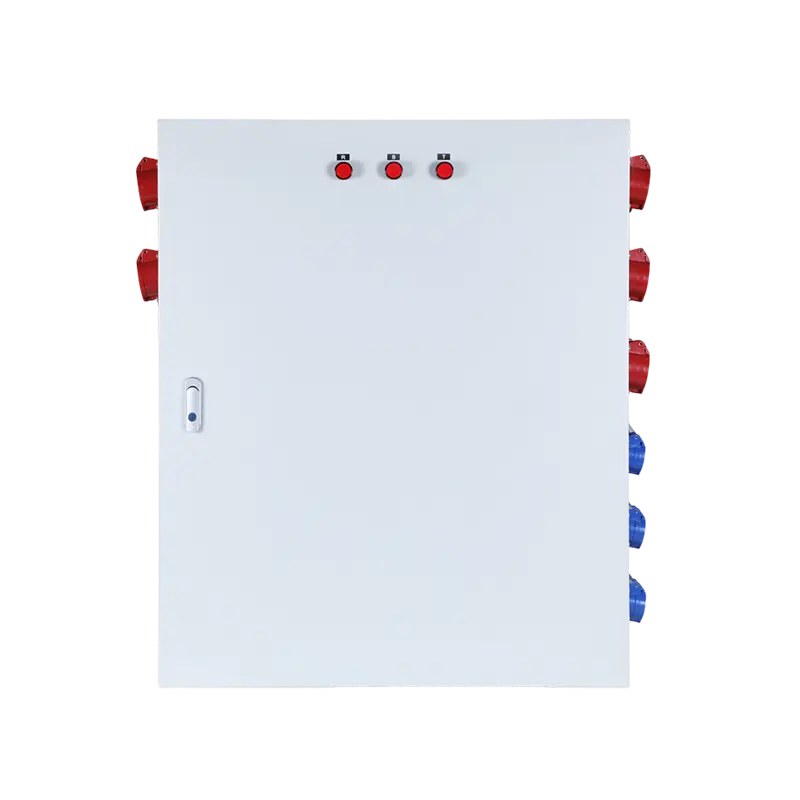

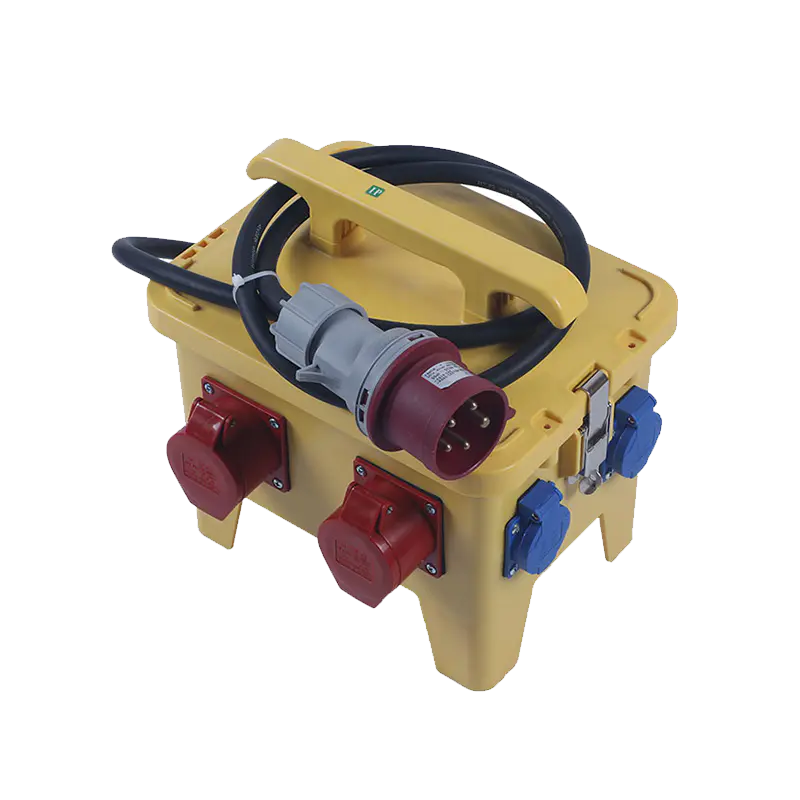

IP 등급 현실: IP 등급의 숫자는 무엇입니까? 방수 소켓 상자 실제로 보증

방수 소켓 상자에 인쇄된 IP(Ingress Protection) 코드는 영구적이고 무조건적인 보증으로 오해되는 경우가 많습니다. 하지만 그렇지 않습니다. IEC 60529는 통제된 실험실 조건에서 설치되지 않은 새 인클로저에 대해 수행된 테스트를 기반으로 IP 등급을 정의합니다. IP65는 인클로저가 먼지로부터 보호되고 모든 방향에서 나오는 저압 물 분사로부터 보호된다는 것을 인증합니다. IP66은 워터 제트 압력을 높입니다. IP67은 최대 1미터 깊이에서 30분 동안 침수를 인증합니다. IP68은 제조업체가 지정한 깊이에서 지속적인 침수를 보장합니다. 표준이 설명하지 않는 것은 시간이 지남에 따른 성능 저하입니다. 케이블 인입 글랜드는 가장 일반적인 실패 지점입니다. 설치 시 올바르게 토크를 가한 글랜드는 진동 주기, 열팽창 또는 고무 씰의 UV로 인한 취성으로 인해 느슨해져서 눈에 띄는 외부 손상 없이 효과적인 침투 보호 기능을 한두 단계 감소시킬 수 있습니다.

두 번째로 널리 오해되는 점은 IP 등급과 응축 사이의 관계와 관련이 있습니다. IP67 등급 산업용 소켓 박스는 외부로부터의 물 유입을 방지하지만 온도 순환으로 인해 생성된 내부 응결은 IP 테스트 시나리오와 완전히 별개입니다. 통풍구가 없는 밀봉된 인클로저는 상자 내부의 따뜻하고 습한 공기가 밤에 냉각되어 결국 이슬점에 도달함에 따라 내부에 습기가 축적될 수 있습니다. 결로 방지 히터, 습도 표시기가 있는 실리카겔 카트리지 또는 Gore-Tex 스타일 압력 균등화 멤브레인(액체 수분 유입 없이 증기 교환 가능)은 특히 해안 또는 열대 환경에 설치된 실외 산업용 소켓 배전함의 경우 이 문제에 대한 실용적인 엔지니어링 대응입니다.

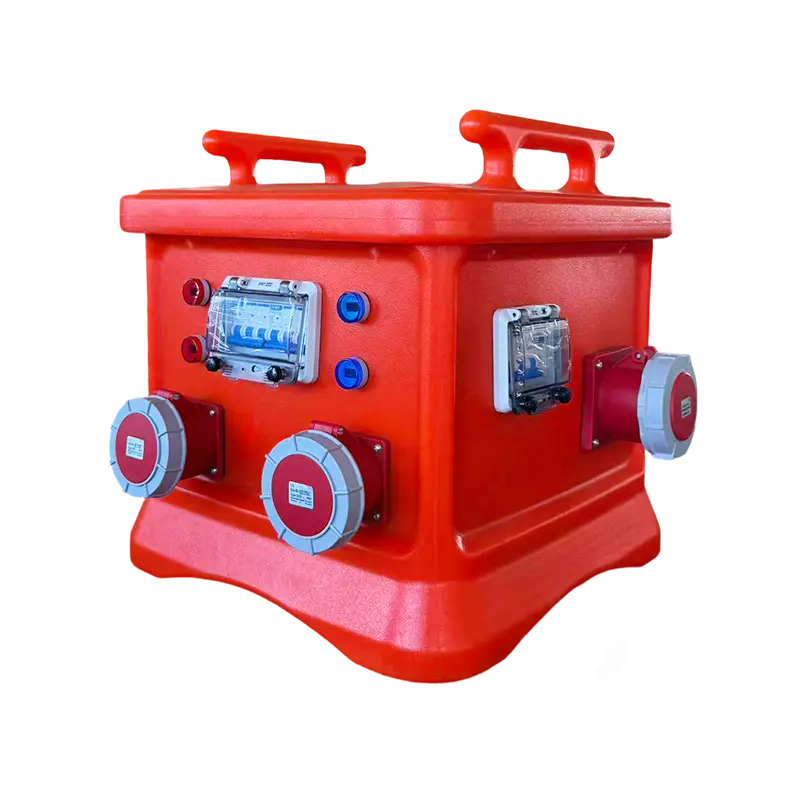

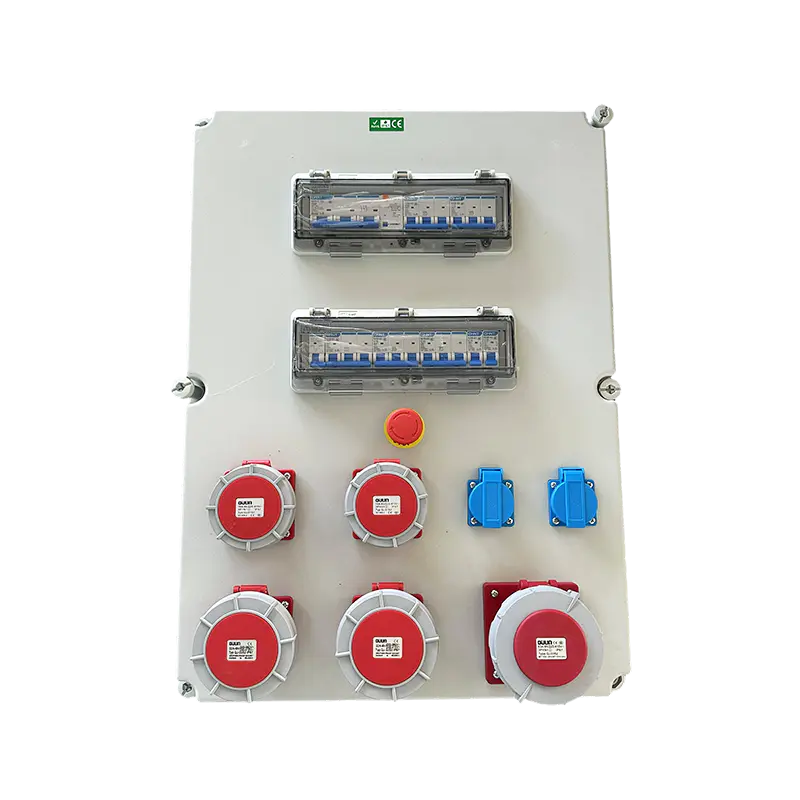

소켓 조합 상자 내부의 오류 보호 아키텍처: RCD, MCB 및 해당 조정

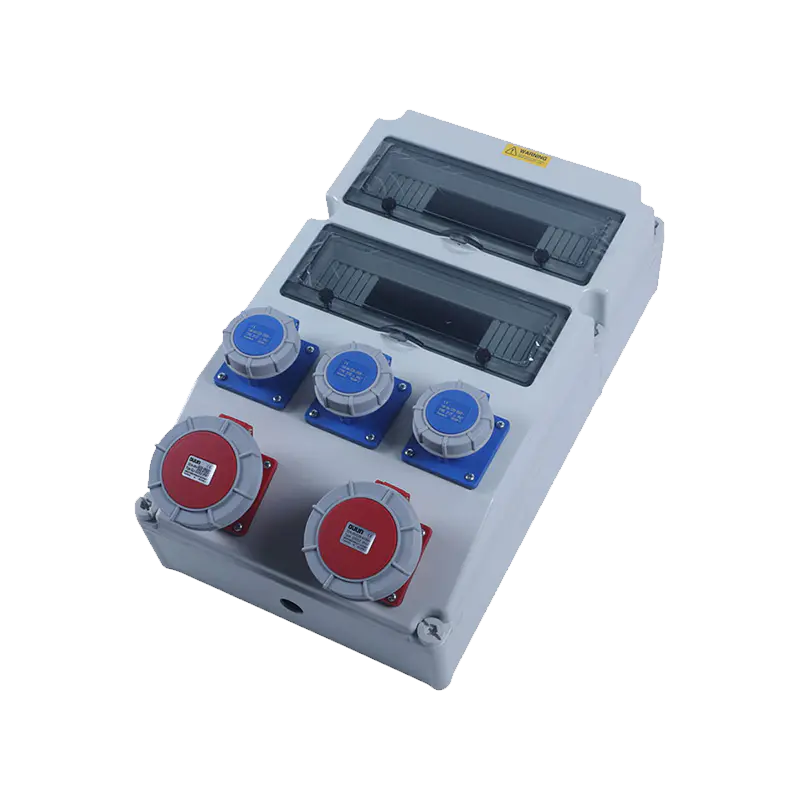

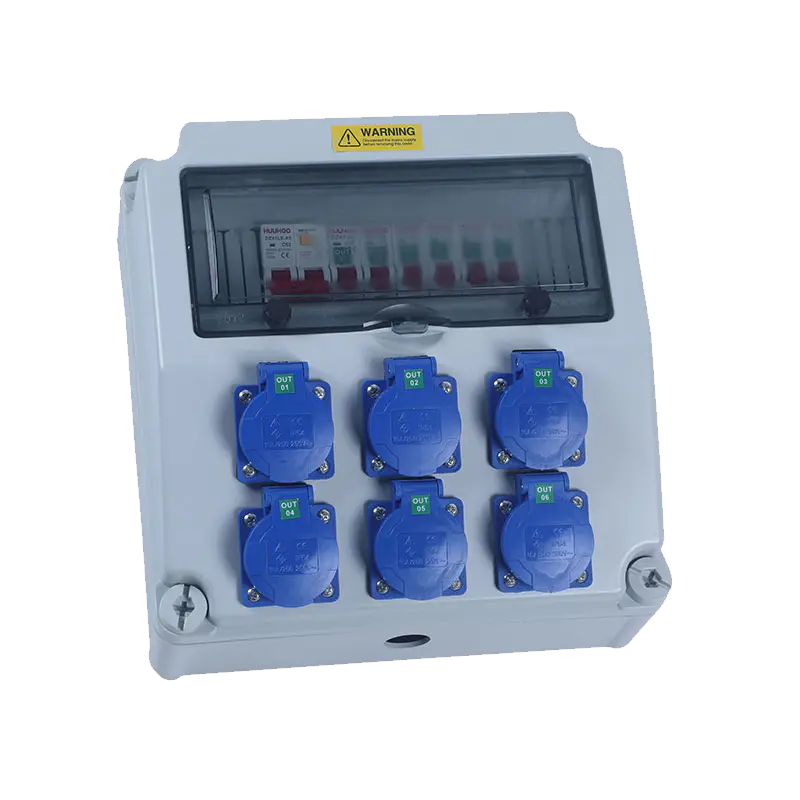

잘 설계된 소켓 조합 상자는 단순히 메인 스위치가 있는 콘센트 모음이 아닙니다. 이는 보호 장치의 순서 및 선택성에 따라 오류를 격리하는 방법과 오류 발생 후 작동 상태를 유지하는 시스템의 양을 직접적으로 결정하는 조정된 보호 시스템입니다. 콤비네이션 소켓 박스의 가장 일반적인 보호 계층은 인컴에 주 회로 차단기 또는 절연체를 배치하고 하위 회로 레벨에 하나 이상의 RCD(잔류 전류 장치)를 배치하며 개별 MCB는 각 콘센트 또는 콘센트 그룹을 보호합니다.

중요한 설계 결정은 모든 콘센트를 포괄하는 단일 업스트림 RCD를 사용할지 아니면 콘센트당 개별 RCD를 사용할지 여부입니다. 단일 업스트림 RCD는 더 간단하고 저렴하지만 개별적으로 허용 범위 내에 있는 여러 장비의 누적 누출을 포함하여 모든 접지 누출 결함이 모든 콘센트를 동시에 트립할 수 있음을 의미합니다. 건설 현장 및 임시 전력 애플리케이션에서는 이는 종종 허용되지 않습니다. 콘센트 또는 콘센트 그룹당 개별 30mA RCD는 훨씬 더 나은 식별 기능을 제공합니다. 한 회로의 오류는 해당 회로에만 영향을 미치며 유지 관리 담당자는 어떤 RCD가 작동했는지 관찰하여 오류가 발생한 콘센트를 식별할 수 있습니다. 여러 독립적인 사용자 또는 작업 구역에 서비스를 제공하는 실외 산업용 소켓 배전함의 경우 이러한 세분화된 접근 방식을 적극 권장합니다.

RCD 유형도 중요합니다. 유형 AC RCD는 정현파 지락 전류에만 반응합니다. 가변 속도 드라이브, 배터리 충전기 및 스위치 모드 전원 공급 장치는 유형 AC 장치가 안정적으로 감지할 수 없는 DC 펄스 또는 평탄한 DC 누출 구성 요소를 생성합니다. 유형 A RCD는 정현파 및 펄스형 DC 잔류 전류를 모두 포괄하며 현대 산업용 도구 부하에 적합한 최소한의 선택입니다. B형 RCD는 원활한 DC 잔류 전류도 처리하며 3상 정류기 또는 DC 출력 드라이브가 연결된 경우에 필요합니다.

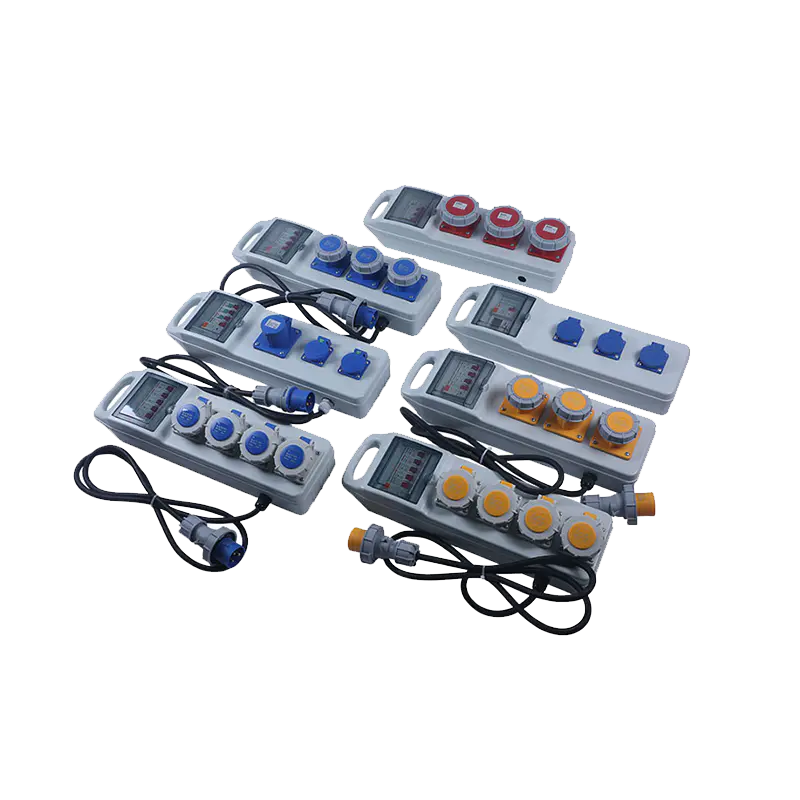

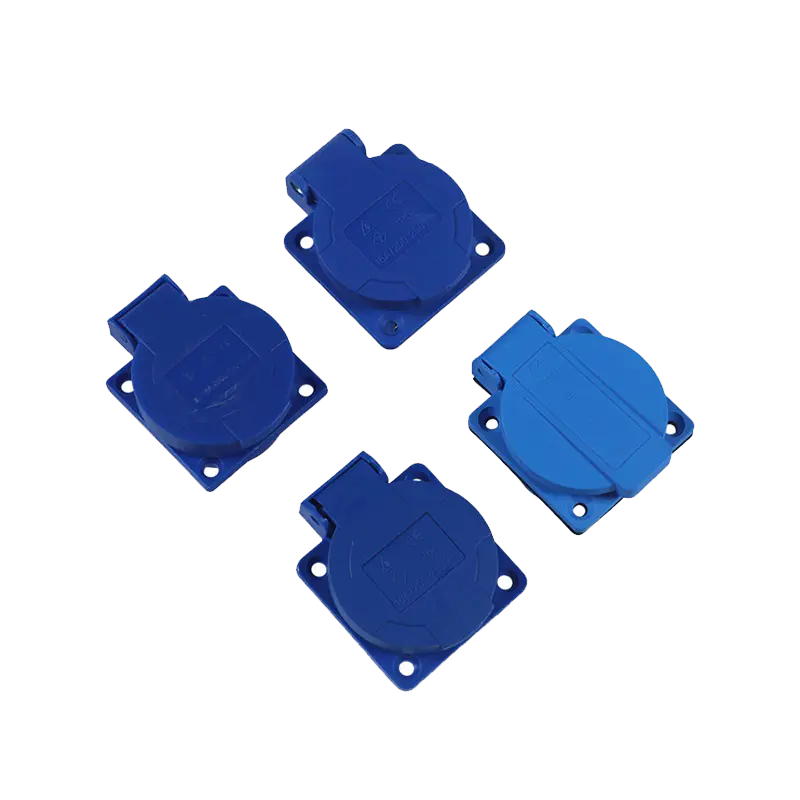

국제 산업 환경의 소켓 표준 및 커넥터 호환성

국제 또는 수출 지향 시설에 산업용 소켓 박스를 지정할 때 가장 실제적인 과제 중 하나는 커넥터 표준 비호환성입니다. 여러 국가의 장비를 공급하는 산업 현장에서는 설치된 소켓과 장비 플러그 간의 불일치가 일상적으로 발생합니다. 전 세계적으로 널리 사용되는 산업용 소켓 표준은 다음과 같습니다.

IEC 60309는 전압 불일치에 대한 물리적 장벽을 제공하는 색상 코드 키 시스템(110V의 경우 노란색, 230V 단상의 경우 파란색, 400V의 3상은 빨간색)을 통해 중공업 응용 분야에서 가장 폭넓은 국제적 수용을 달성했습니다. Zhejiang Mingtuo Electrical Technology Co., Ltd.에서는 대상 시장에 맞는 소켓 유형으로 맞춤형 산업용 소켓 박스 구성을 지원하여 국제 프로젝트 현장에서 안전 위험과 불편을 초래하는 어댑터 확산을 방지합니다.

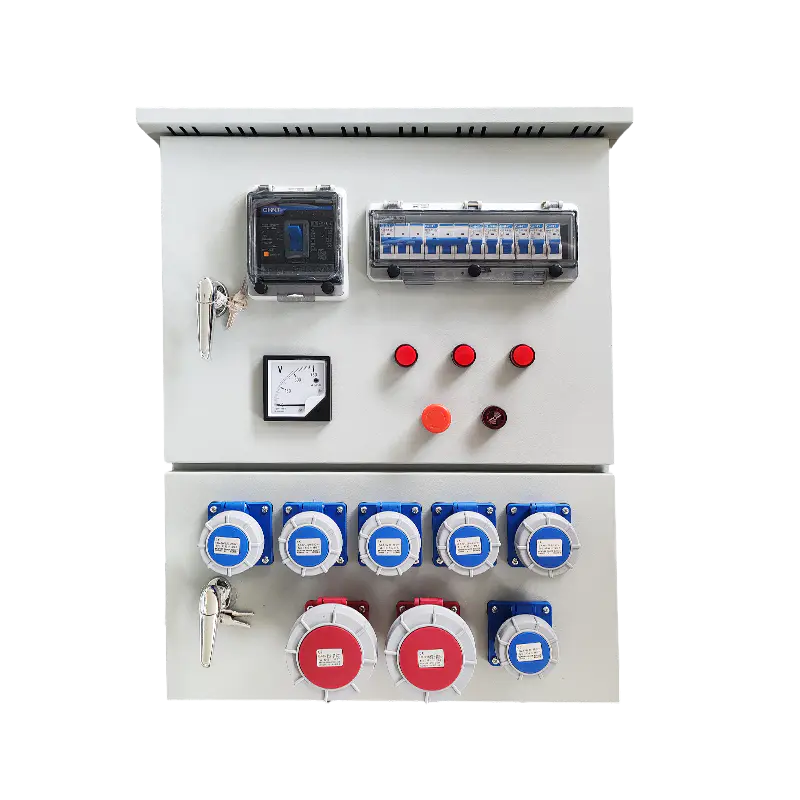

기계적 및 충격 보호 요구 사항 옥외 산업용 소켓 배전함

실외 산업용 소켓 배전함의 경우 IP 등급은 액체 및 먼지 유입을 다루지만 기계적 충격에 대한 저항성은 나타내지 않습니다. 이는 IK 등급 시스템(IEC 62262)에 의해 관리되는 완전히 별개의 성능 차원입니다. IK 등급의 범위는 IK00(보호 없음)부터 IK10까지이며, 이는 20줄의 충격 에너지에 해당하며 대략 40cm에서 떨어진 5kg의 질량에 해당합니다. 실제로 바쁜 건설이나 항만 환경에서 IK07과 IK10 인클로저의 차이점은 안전모나 도구의 눈에 띄는 타격을 견디는 하우징과 장비 낙하로 인한 직접적인 타격을 견디는 하우징의 차이입니다.

재질 선택은 IK 성능을 좌우합니다. 폴리카보네이트(PC) 인클로저는 뛰어난 내충격성과 UV 안정성을 제공하지만 특정 용제에 취약할 수 있으며 일부 제제에서는 UV에 장기간 노출되면 노란색으로 변할 수 있습니다. 유리섬유 강화 폴리에스터(GRP)는 내충격성과 내화학성이 결합되어 있으며 화학 플랜트 및 해양 응용 분야에서 흔히 사용됩니다. 알루미늄 다이캐스트 인클로저는 뛰어난 기계적 강도와 열 방출을 제공하지만 부적절하게 접지되거나 패스너에 다른 금속을 사용하는 경우 무게가 늘어나고 갈바닉 부식이 발생할 수 있습니다. 해안 또는 해양 환경의 방수 소켓 박스 애플리케이션의 경우 스테인리스 스틸 하드웨어와 비금속 인클로저 본체가 부식 내성과 기계적 견고성의 최상의 조합을 제공합니다.

장착 방법도 기계적 무결성에 영향을 미칩니다. 후면 플레이트를 통해서만 고정되는 표면 장착형 상자는 무거운 케이블을 옆으로 당기면 지렛대 힘에 취약합니다. 인클로저 재료가 아닌 장착 지점이 실패 모드가 됩니다. 통합 장착 플랜지가 있는 인클로저를 지정하고 M8 이상의 패스너를 견고한 기판(석고보드나 얇은 시트가 아닌)에 사용하면 실제 복원력이 크게 향상됩니다.

3상에서의 로드 밸런싱 및 위상 할당 소켓 콤비네이션 박스

3상 인컴에서 여러 개의 단상 콘센트를 공급하는 소켓 조합 상자에는 중성 과부하 및 전압 불균형을 방지하기 위해 신중한 위상 할당이 필요합니다. 이상적으로 균형 잡힌 3상 시스템에서 각 위상의 동일한 전류는 중성 도체가 전류가 0이라는 것을 의미합니다. 실제로 콘센트에는 균등하게 부하가 걸리지 않으며 결과적으로 중성선 전류가 상당할 수 있습니다(심각한 불균형 조건에서는 최대 라인 전류까지). 이는 특히 부하가 예측할 수 없고 자주 변경되는 이벤트, 건설 현장, 영화 제작을 위한 임시 전력 분배와 관련이 있습니다.

9개의 콘센트 상자에 대한 표준 접근 방식은 각 콘센트에 명확하게 라벨이 붙은 교대 패턴(L1, L2, L3, L1, L2, L3, L1, L2, L3)으로 위상당 3개의 콘센트를 할당하는 것입니다. 그런 다음 사용자는 고전력 부하를 여러 단계에 걸쳐 분산하라는 지시를 받습니다. 특정 기계가 알려진 전류량에서 작동하는 생산 라인과 같이 알려진 부하 프로필이 있는 현장의 경우 단계 할당을 미리 계산하고 배포 일정에 문서화해야 합니다. 16A와 32A 콘센트를 혼합하여 사용하는 산업용 소켓 박스는 단일 위상이 지배적인 시나리오를 방지하기 위해 여러 단계에 걸쳐 더 무거운 32A 콘센트를 할당해야 합니다.

고조파 부하는 복합적인 요소입니다. 스위치 모드 전원 공급 장치, 가변 주파수 드라이브 및 LED 드라이버는 3차 고조파 및 기타 3배 고조파 전류를 생성합니다. 균형 잡힌 기본 주파수 전류와 달리 3상 시스템의 삼중 고조파는 상쇄가 아닌 중성선을 추가합니다. 이는 명목상 "균형" 설치에서도 위상 전류를 초과하는 중성 전류를 생성할 수 있는 현상입니다. 높은 농도의 전자 장비를 제공하는 소켓 조합 상자의 경우 중성 도체 크기는 표준 1:1 비율이 아니라 위상 도체 단면적의 1.5배 ~ 2배 크기여야 합니다.

케이블 인입구 관리 및 스트레인 릴리프 산업용 소켓 박스

케이블 인입구는 산업용 소켓 박스 조달 시 지속적으로 과소 지정됩니다. 인클로저의 IP 등급은 케이블 입구가 적절하게 밀봉된 경우에만 유지되지만 많은 설치에서는 일반 고무 고리를 사용하거나 사용하지 않은 녹아웃을 열어두어 상자 자체의 침투 보호 기능을 즉시 무효화합니다. 올바른 접근 방식에는 실제 케이블 외경에 맞게 선택된 미터식 또는 PG 스레드 케이블 글랜드가 포함되며, 글랜드 본체는 케이블 재킷 주위에 균일하게 밀봉 링을 압축하기 위해 제조업체의 사양에 맞게 토크를 가합니다.

스트레인 릴리프는 별개이지만 관련된 기능입니다. IP 씰을 제공하는 케이블 글랜드는 축 장력이 내부 터미널로 전달되는 것을 반드시 방지하지는 않습니다. 실외 설치 시 무거운 전력 케이블은 바람에 의한 움직임, 추운 기후에서의 열 수축, 장비 연결 및 분리 시 기계적 당김에 취약합니다. 글랜드 클램핑 메커니즘이나 인클로저 내부의 별도 케이블 클램프를 통해 적절한 스트레인 릴리프가 없으면 주기적 부하가 나사 단자에 직접 전달되어 연결이 점진적으로 느슨해지고 종단에서 저항 가열이 발생합니다. 이는 케이블이 자주 재배치되는 건설 현장 및 실외 행사의 임시 배전 장비에서 문서화된 오류 모드입니다.

하단 입구 케이블이 있는 실외 산업용 소켓 분배 상자의 경우 모세관 심지의 추가 효과를 고려하십시오. 케이블이 위에서 또는 약간 아래쪽으로 상자 안으로 들어가는 경우 글랜드의 IP 등급에 관계없이 케이블 재킷을 따라 흐르는 물이 모세관 작용에 의해 글랜드 인터페이스로 끌어들여질 수 있습니다. 케이블이 글랜드로 올라가기 전에 진입점 아래에 매달려 있는 드립 루프를 지정하는 것은 이러한 실패 메커니즘을 완전히 제거하는 간단한 현장 실습입니다. 당사는 사전 형성된 드립 루프 케이블 인입 구성과 명확하게 표시된 글랜드 플레이트 옵션을 갖춘 실외 산업용 소켓 배전함 제품을 설계하여 올바른 현장 설치를 지원합니다.

임시 배전: 산업용 소켓 박스에 대한 건설 현장 규정 준수 요구 사항

건설 현장 임시 배전은 일반 산업 전기 규정 이외의 특정 표준에 의해 관리됩니다. 유럽에서는 IEC 60364-7-704가 적용됩니다. 영국에서는 BS 7375와 BS EN 60439-4의 관련 지침이 임시 유통 조립품을 다루고 있습니다. 이러한 표준은 범용 소켓 박스가 만족하는 수준을 넘어서는 산업용 소켓 박스 구성에 대한 요구 사항을 부과합니다. 주요 요구 사항은 일반적으로 다음과 같습니다.

• 필수 RCD 보호 모든 소켓 콘센트에서 휴대용 수공구를 공급하는 최대 32A 콘센트에 대해 30mA 감도를 제공합니다.
• 최소 IP44 실외 또는 덮개가 있지만 노출된 장소에서 사용되는 모든 인클로저의 경우, 습식 처리 구역이나 콘크리트 및 석고 작업에서 나오는 물 분사 근처에서 IP55 이상으로 등급이 올라갑니다.
• 저전압 감소(110V CTE) 많은 유럽 및 영국 사양의 휴대용 전동 공구용 공급 장치로, 특히 230V 공급 장치와의 교차 연결을 방지하기 위해 중앙 탭 접지 변압기 출력과 노란색 IEC 60309 소켓이 필요합니다.
• 과전류 보호 도구 또는 케이블 고장 시 결함 에너지 및 케이블 손상을 제한하기 위해 각 소켓 또는 그 앞에.
• 정기점검 및 테스트 일정(건설 현장 장비의 경우 일반적으로 3개월마다)에 기록을 유지하고 장비가 절연 저항 또는 RCD 응답 시간 테스트에 실패할 경우 서비스를 중단합니다.

건설 현장용 방수 소켓 박스는 요구 사항이 실질적으로 다르기 때문에 프로젝트 국가에 해당하는 국가 표준에 대해 검증되어야 합니다. Zhejiang Mingtuo는 국제 건설 계약을 위해 소켓 분배 장비를 조달하는 고객에게 프로젝트별 문서 및 규정 준수 확인 지원을 제공합니다.
