회로의 인출 라인에 과전류 또는 단락이 있는 경우 변류기가 컨트롤러로 전송되는 전류 신호를 감지할 수 있습니다. 컨트롤러는 메커니즘을 트립하라는 명령을 내립니다. 이 메커니즘은 진공관 내부의 동적 및 정적 접점을 분리하여 연결을 끊고 회로를 차단하여 보호 역할을 합니다.
 |  |
 |  |
운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
10kV ring main unit, VCB
-
35kV high-voltage switchgear, power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB

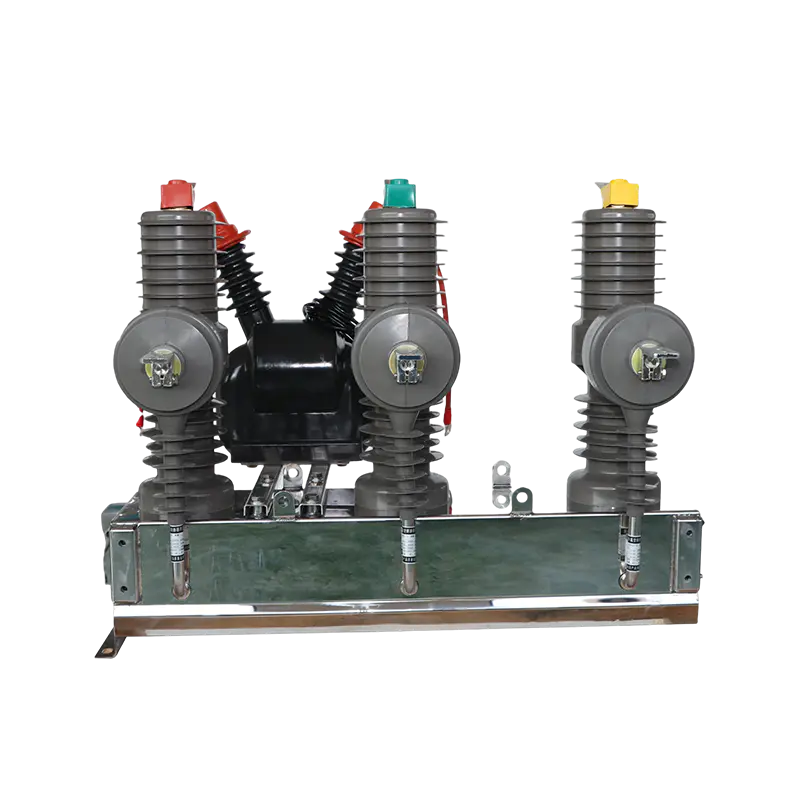

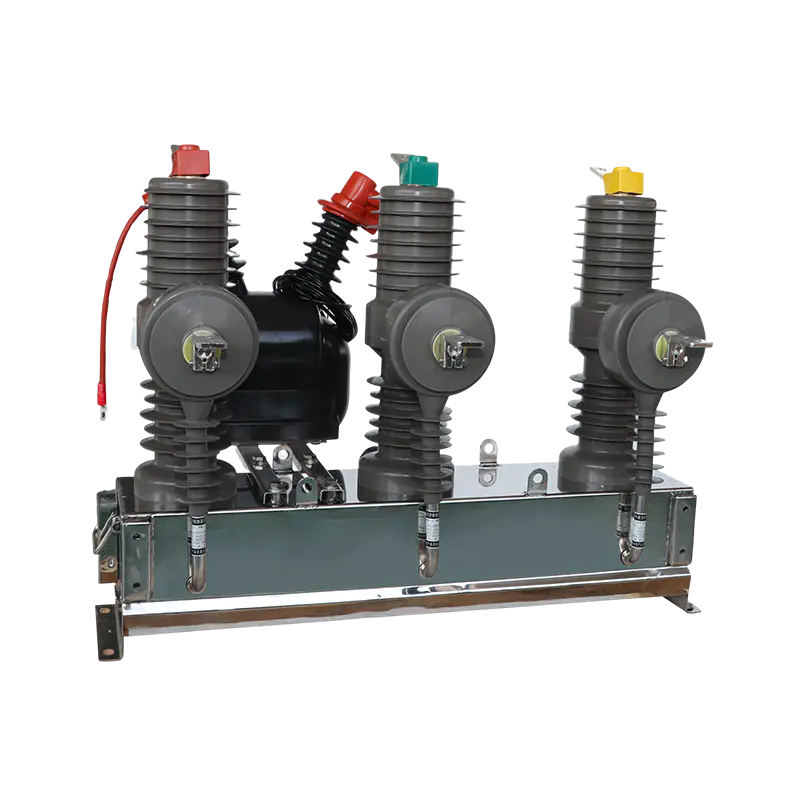

| 매개변수 카테고리 | 사양 | 비고 |
| 정격전압 | 12kV | 유통망 표준 |
| 정격전류 | 400A, 630A, 1250A | 맞춤 평가 가능 |
| 정격 단락 차단 전류 | 16카, 20카, 25카 | |
| 정격 단시간 전류 | 16kA/4초, 20kA/4초, 25kA/4초 | |
| 정격 피크 내전류 | 40카, 50카, 63카 | |
| 정격 절연 수준 | 전력 주파수: 42kV(1분) / 번개 충격: 75kV | |
| 기계적 수명 | 10,000개의 작업 | |
| 전기적 수명 | 10,000개의 작업 (at rated current) | 전체 용량 차단 |
| 차단기 매체 | 진공 | 밀봉된 세라믹 병 |
| 작동 메커니즘 | 봄 | 수동 또는 전동 |
| 제어 전압 | AC/DC 110V, 220V | 옵션 24V, 48V |
| 보호 등급 | IP67 | 열악한 환경에 적합 |

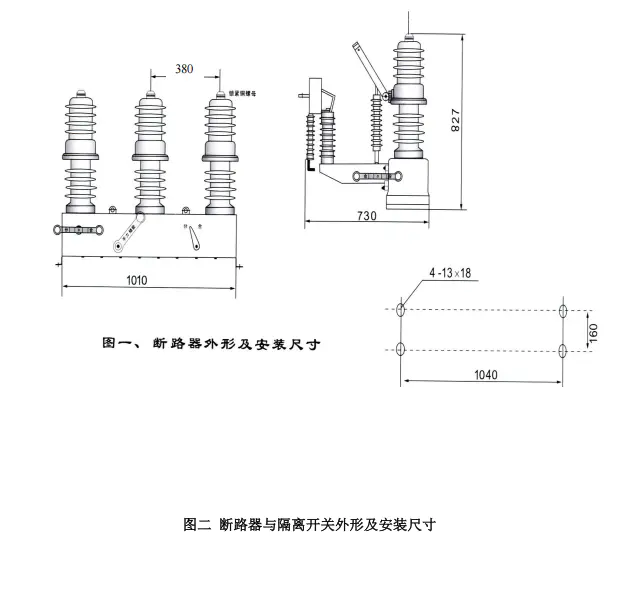

| 크기(H×W×D) | 880×560×680mm | 컴팩트한 디자인 |
| 무게 | 대략. 130kg | 설치가 용이함 |

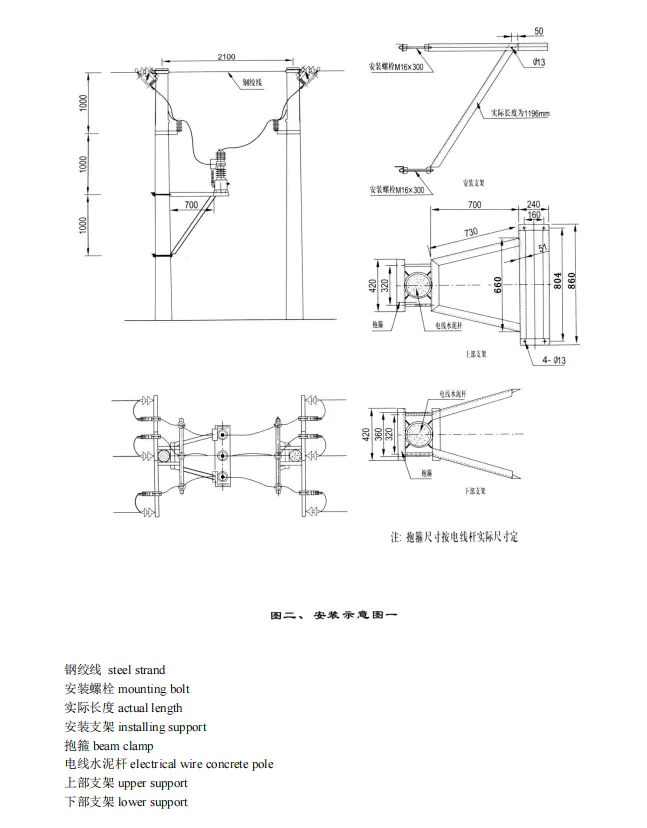

| 설치 방법 | 기둥 장착형 | 옥외 사용 |
| 주변 온도 | -40°C ~ 55°C | 넓은 작동 범위 |
| 고도 | ≤ 4000m | 고고도 버전 사용 가능 |
