신청:
작동 원리:
모터 회로 차단기에는 과부하 및 단락 보호 기능이 있습니다. 과부하는 바이메탈 스트립을 가열 및 구부리고, 상단 트립 메커니즘을 트립하고, 라인 보호를 실현함으로써 달성됩니다. 열 자기 성형 케이스 회로 차단기와 비교하여 정확도가 높고 전류가 적으며 보호 기능이 더 정확합니다. 실용적인 모터 보호. 코일을 통해 로렌츠 자력이 발생하여 단락 보호가 이루어지며, 철심은 자력에 의해 구동되어 트립 메커니즘을 작동시켜 회로 차단기를 개방하고 회로를 분리하며 모터를 보호합니다. 일반적으로 모터 시동 중 고전류 보호에 사용됩니다.

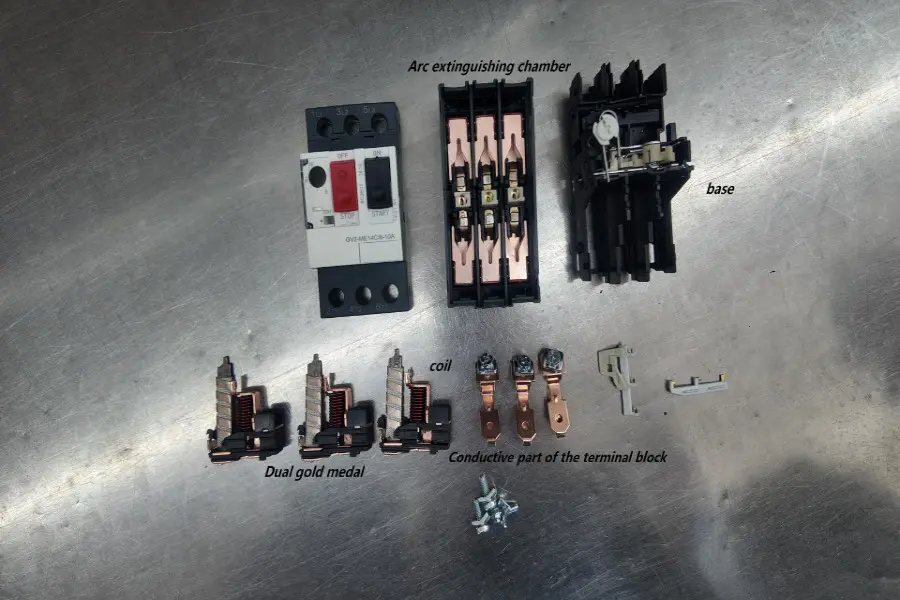

제품 액세서리

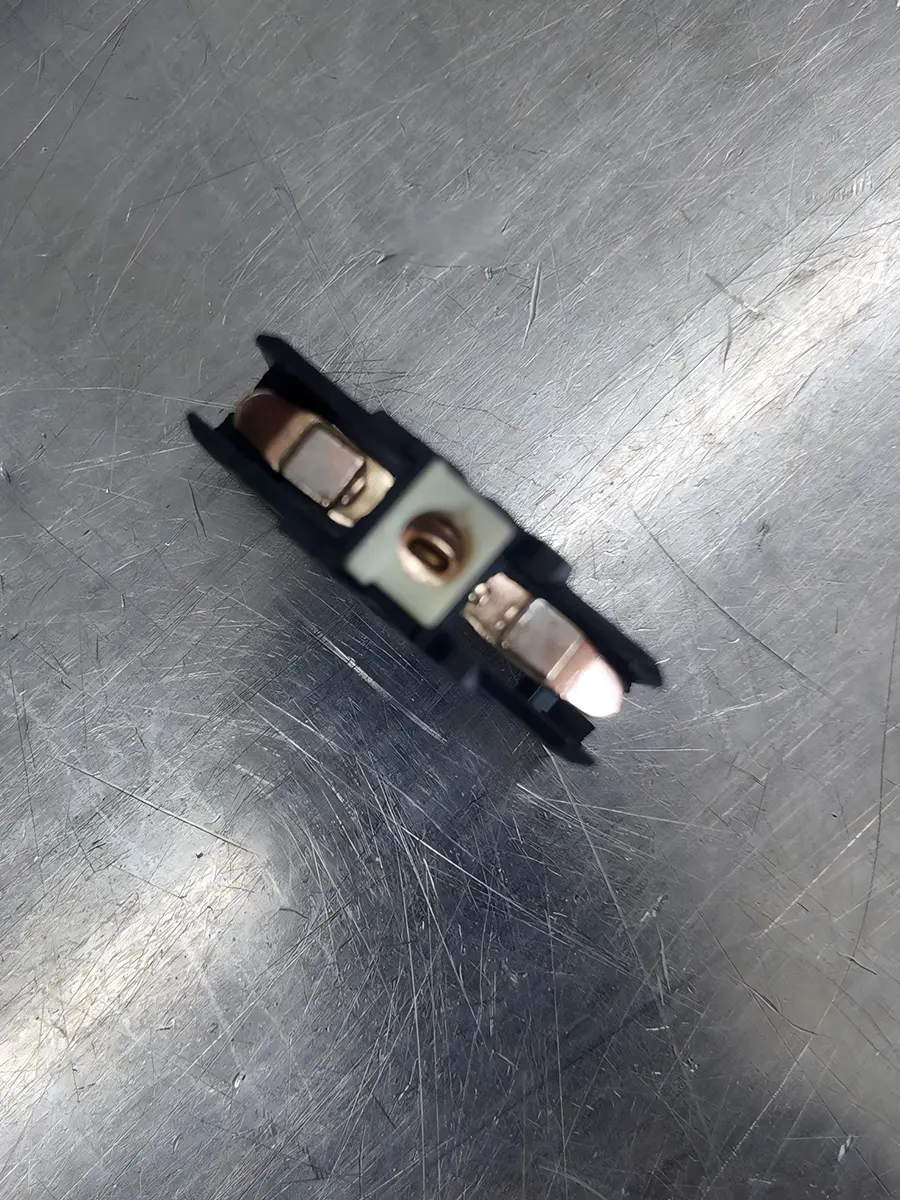

Movingcontact

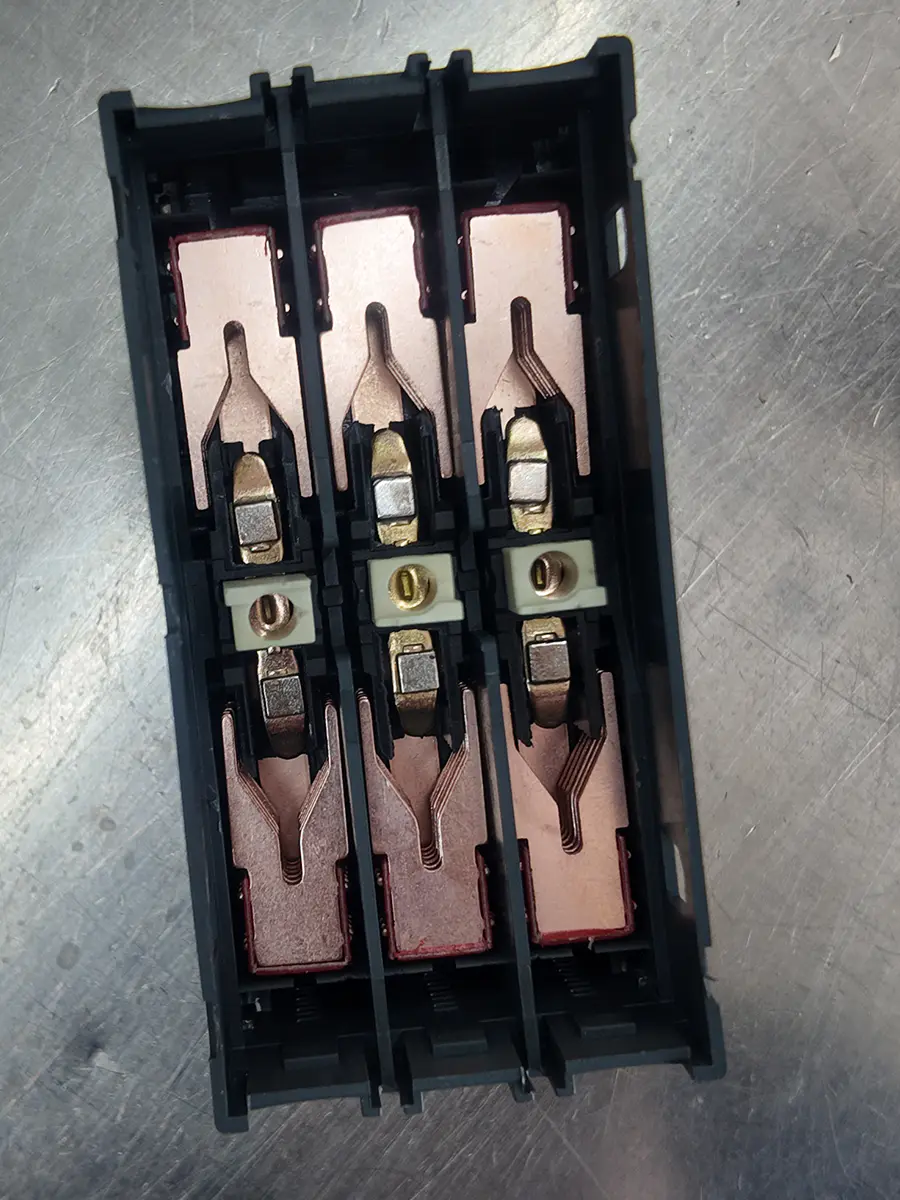

arcextinguishingchamber

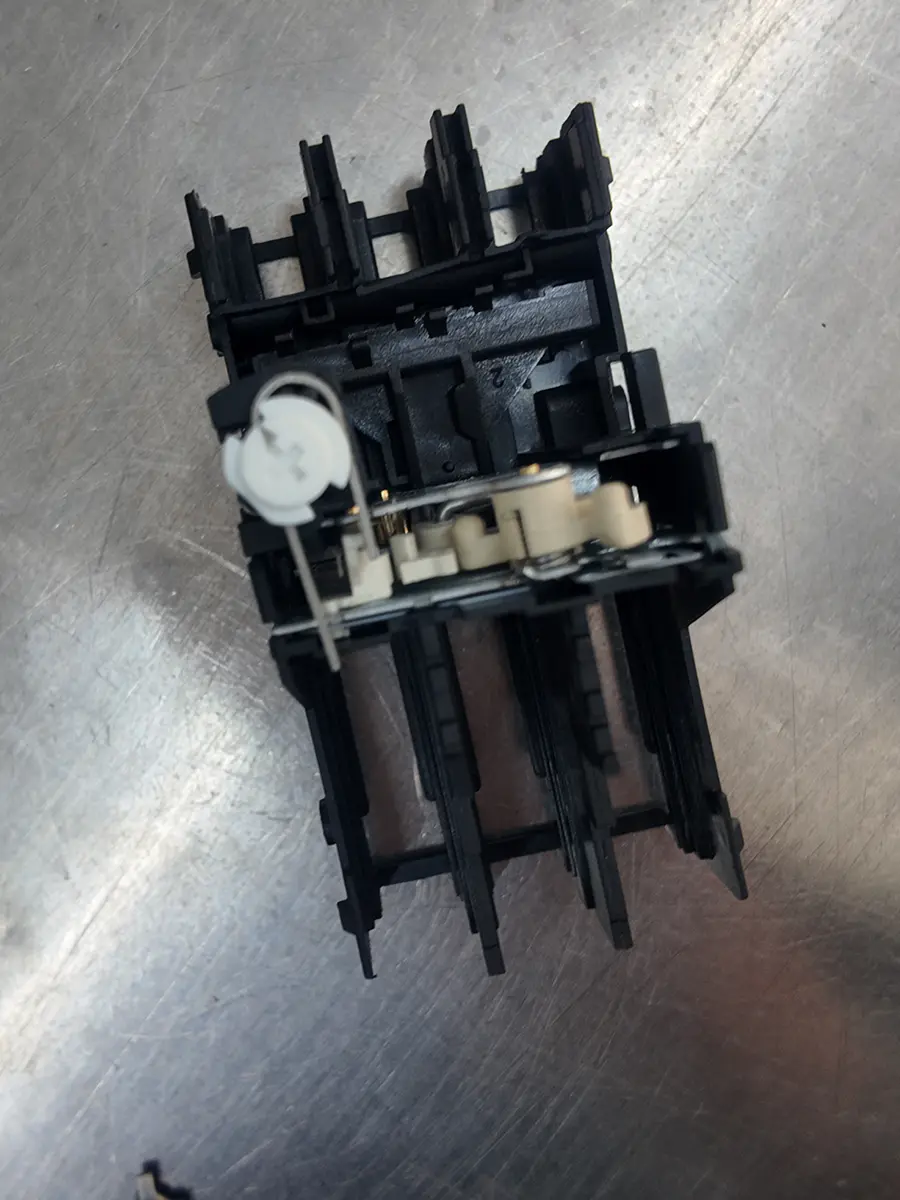

base

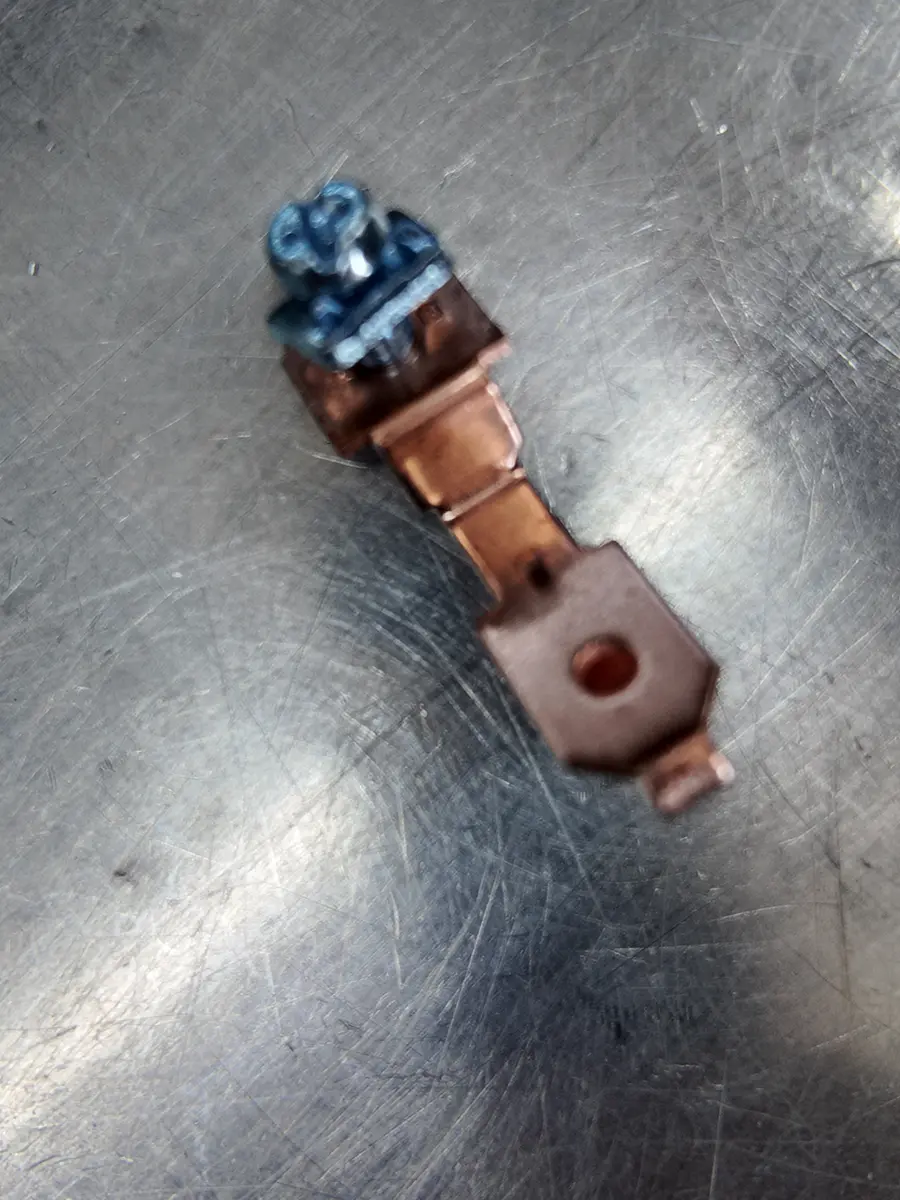

conductivpartoftheterminalblock

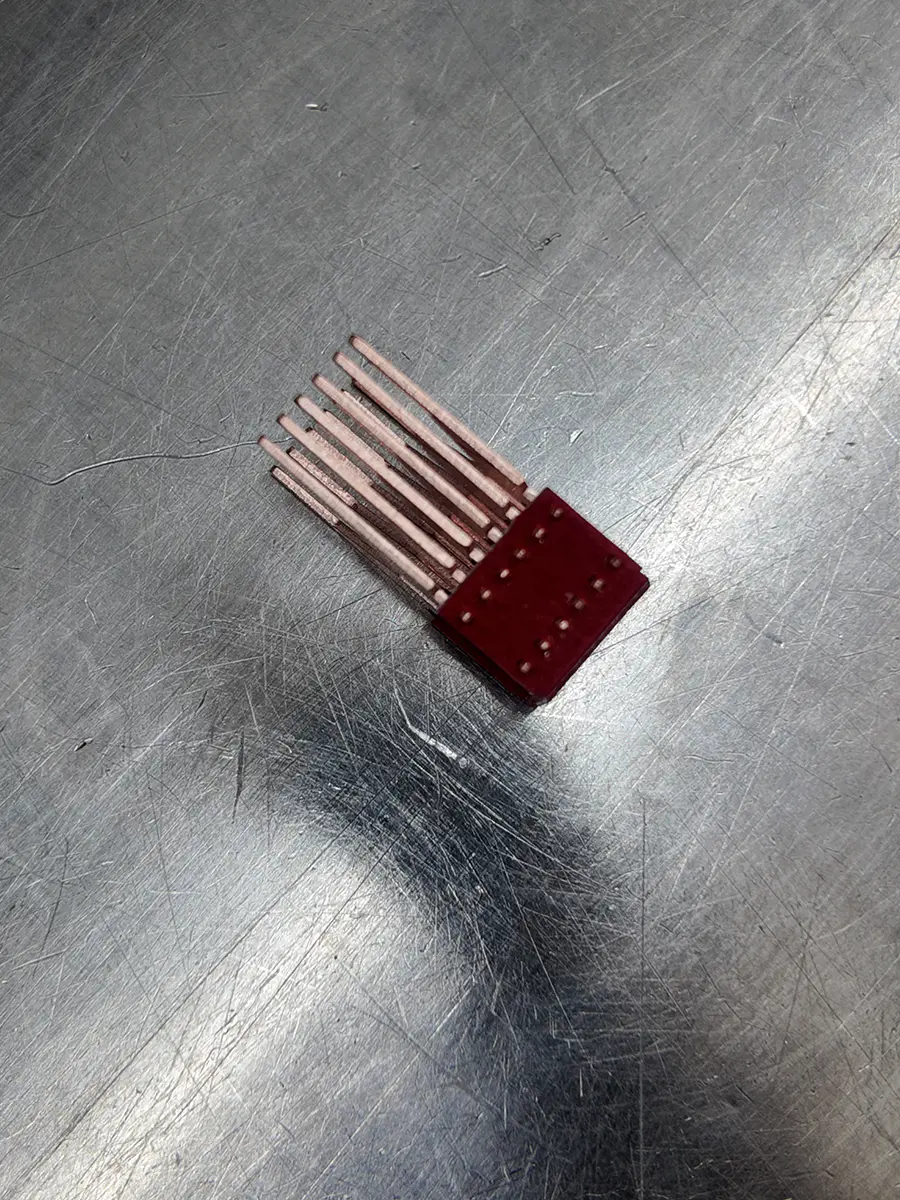

DJI_20260111145146_0084_D

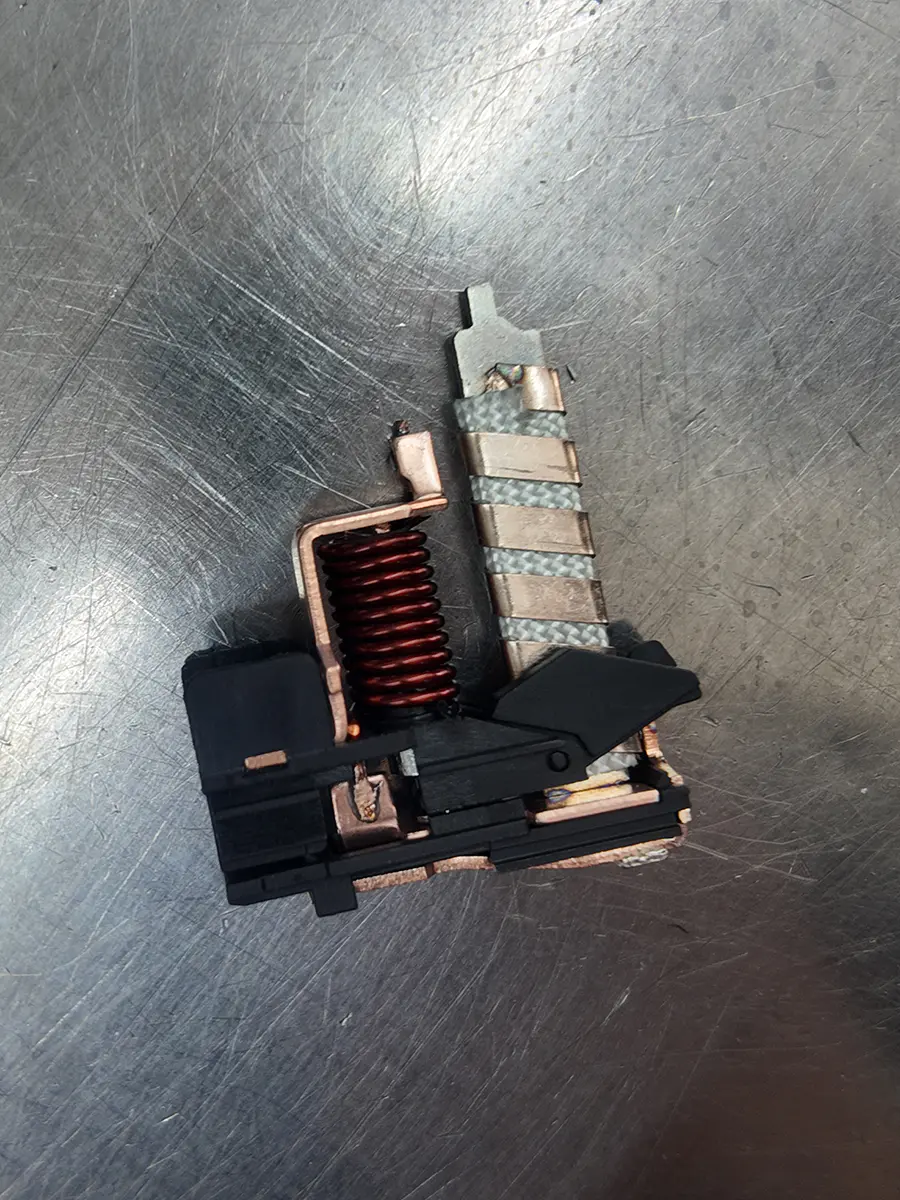

Dualgoldmedalcoil
-

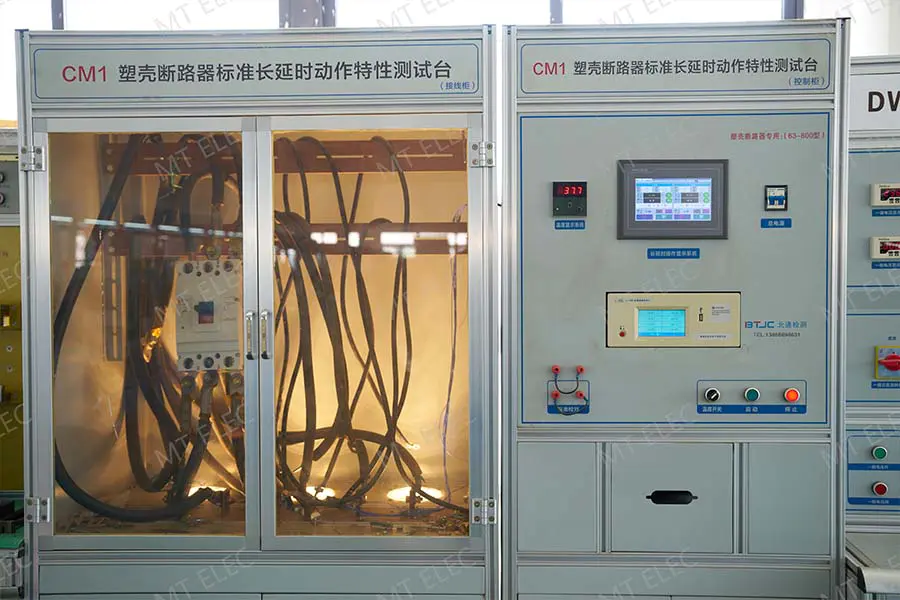

DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Power transmission successful
-

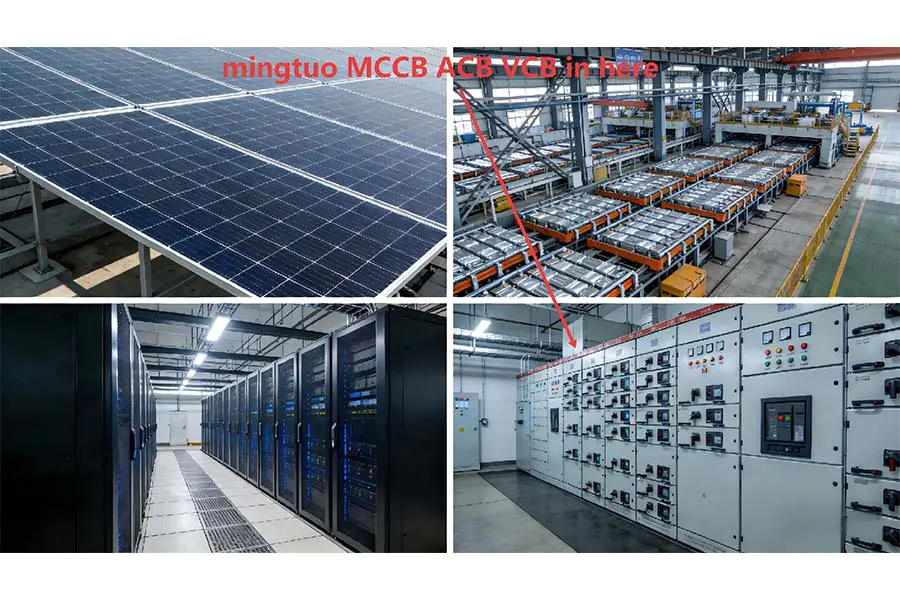

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | 제품 모델 | 현재 범위 | 삼상 모터 |
| GV2-ME01C | 0.1~0.16A | - | |
| GV2-ME02C | 0.16~0.25A | - | |
| GV2-ME03C | 0.25~0.4A | - | |
| GV2-ME04C | 0.4~0.63A | - | |
| GV2-ME05C | 0.63–1A | - | |
| GV2-ME06C | 1~1.6A | 0.37KW | |
| GV2-ME07C | 1.6~2.5A | 0.75KW | |
| GV2-ME08C | 2.5~4A | 1.5KW | |
| GV2-ME10C | 4~6.3A | 2.2KW | |
| GV2-ME14C | 6~10A | 4KW | |
| GV2-ME16C | 9~14A | 5.5KW | |
| GV2-ME20C | 13~18A | 7.5KW | |
| GV2-ME21C | 17~23A | 11KW | |
| GV2-ME22C | 20~25A | 11KW | |
| GV2-ME32C | 24~32A | 15KW |
| 모델 | 현재 범위 | 트립 전류 | 지원 첨부파일 |
| GV2-ME01C | 0.1A~0.16A | 1.5A | 측면 장착 접촉: GV-AE1 |
| GV2-ME02C | 0.16A~0.25A | 2.4A | |
| GV2-ME03C | 0.25A~0.4A | 5A | |
| GV2-ME04C | 0.4A~0.63A | 8A | |
| GV2-ME05C | 0.63A~1A | 13A | |
| GV2-ME06C | 1A~1.6A | 22.5A | |
| GV2-ME07C | 1.6A~2.5A | 33.5A | |
| GV2-ME08C | 2.5A~4A | 51A | |
| GV2-ME10C | 4A~6.3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |

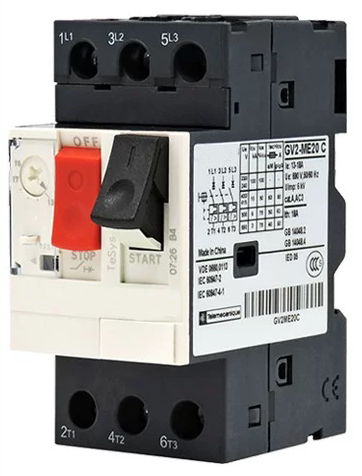

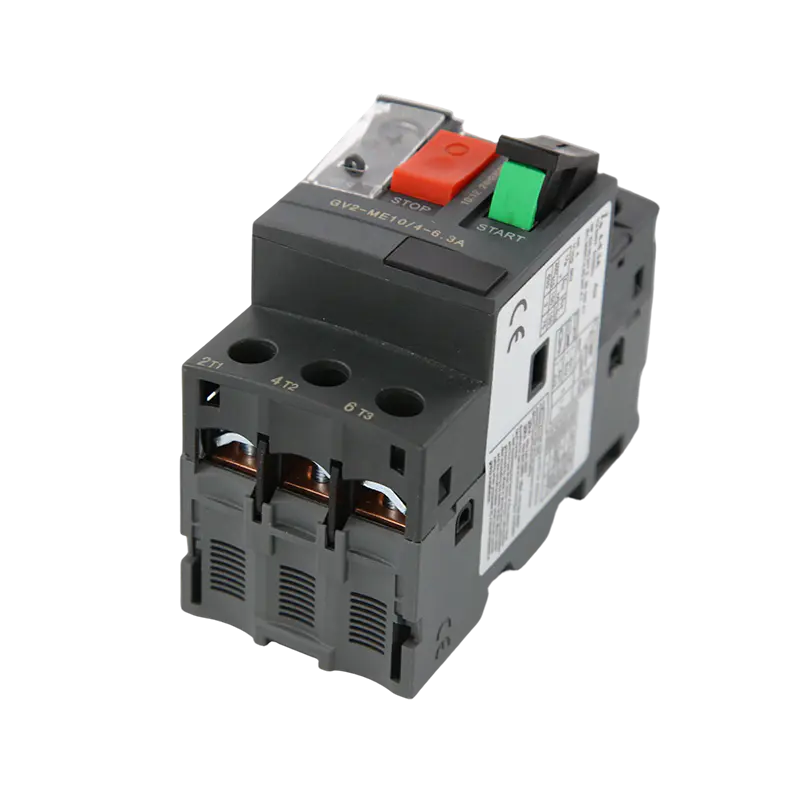

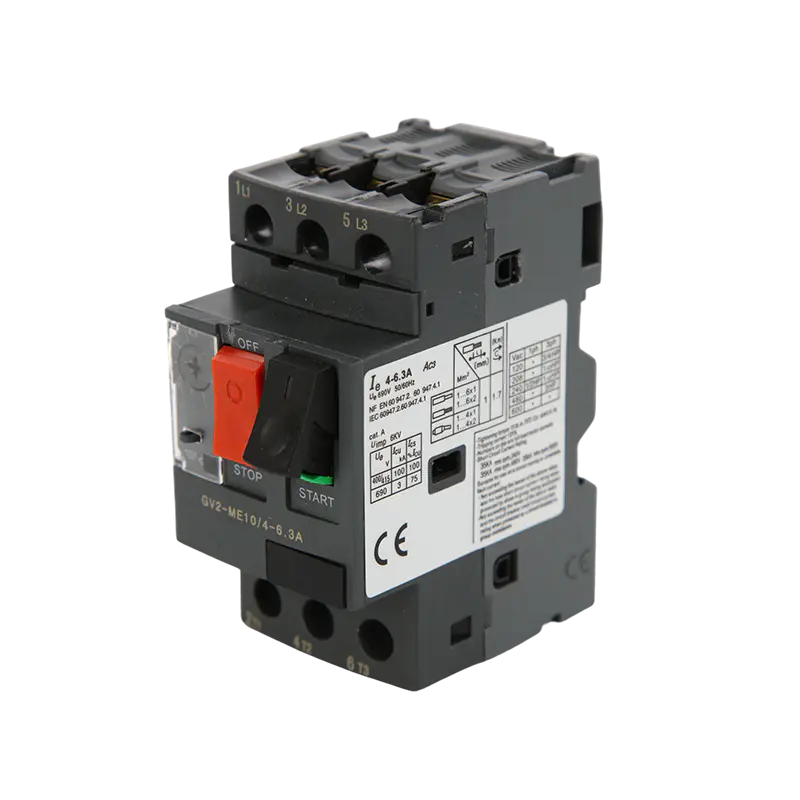

열 자기 보호 기능이 있는 GV2ME 모터 회로 차단기
| 50/60Hz,AC-3급 삼상 모터의 표준 정격 출력 | 핫 릴리스 설정 범위(A) |
자기 트리핑 전류 ID ±20%(A) | 케이싱이 있는 전류(A) | 모델 | 체중(kg) | |||
| 230V(kW) | 400V(kW) | 415V(kW) | 440V(kW) | |||||
| - | - | - | - | 0.1…0.16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0.16…0.25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0.25…0.40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0.40…0.63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0.63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6…2.5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
