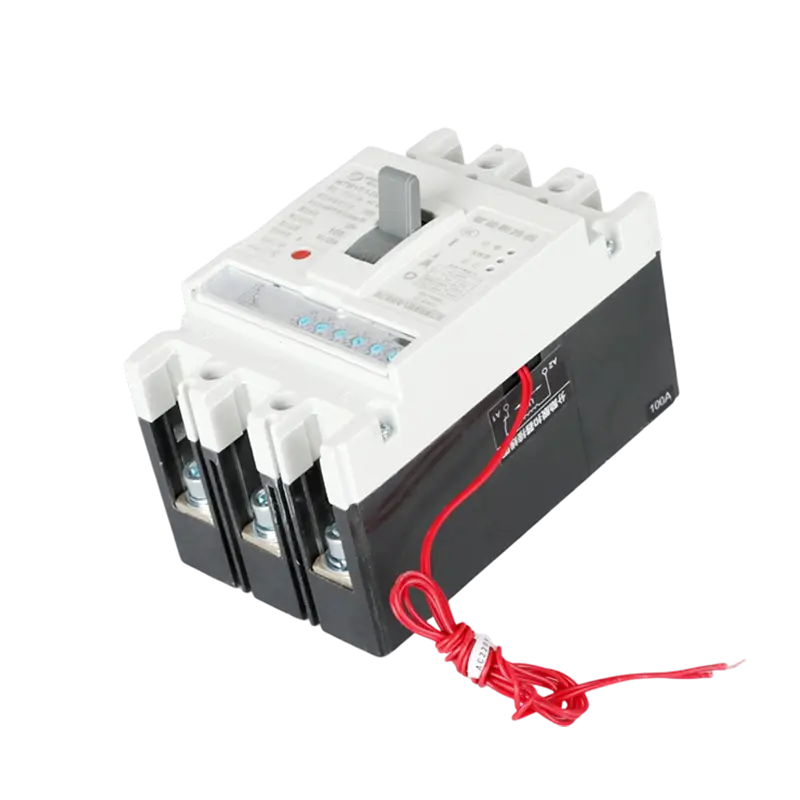

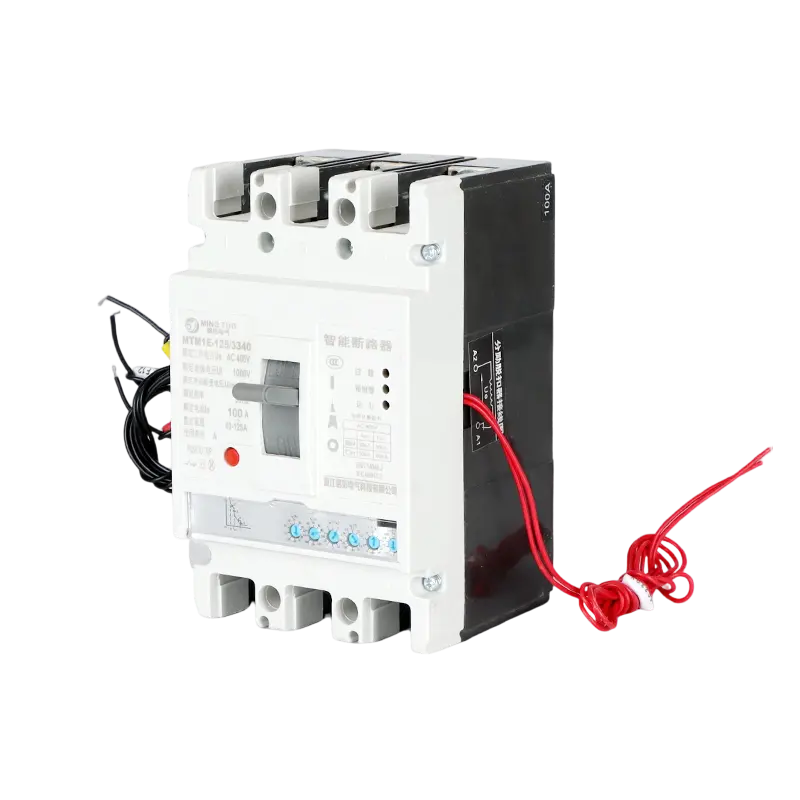

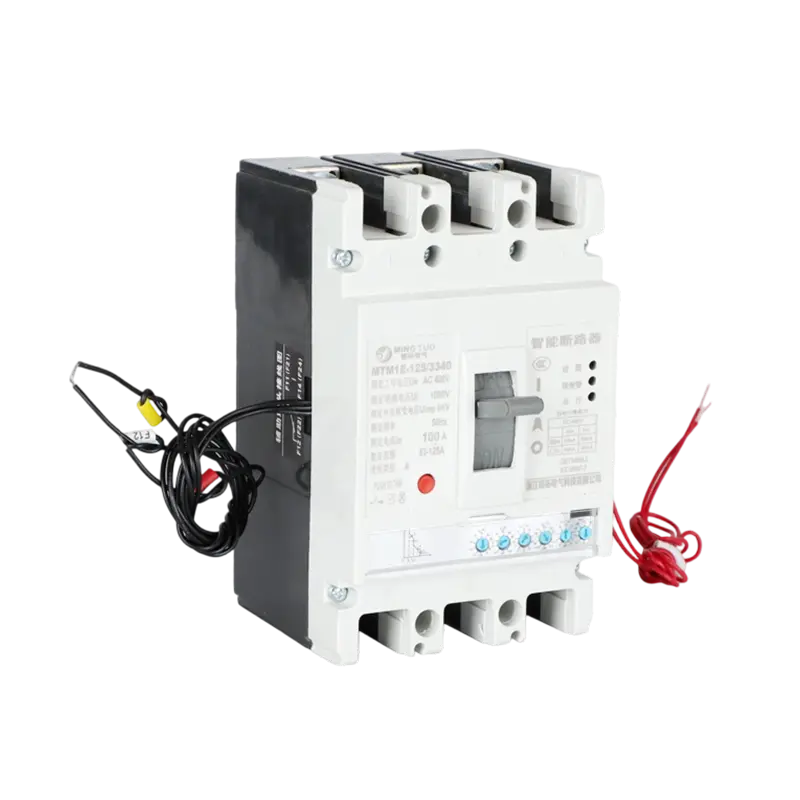

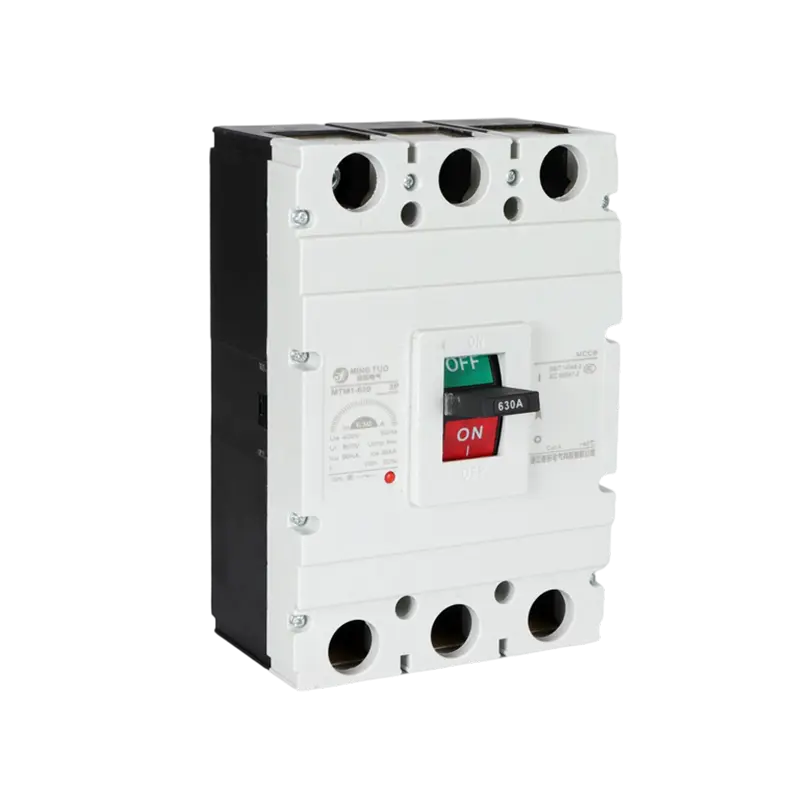

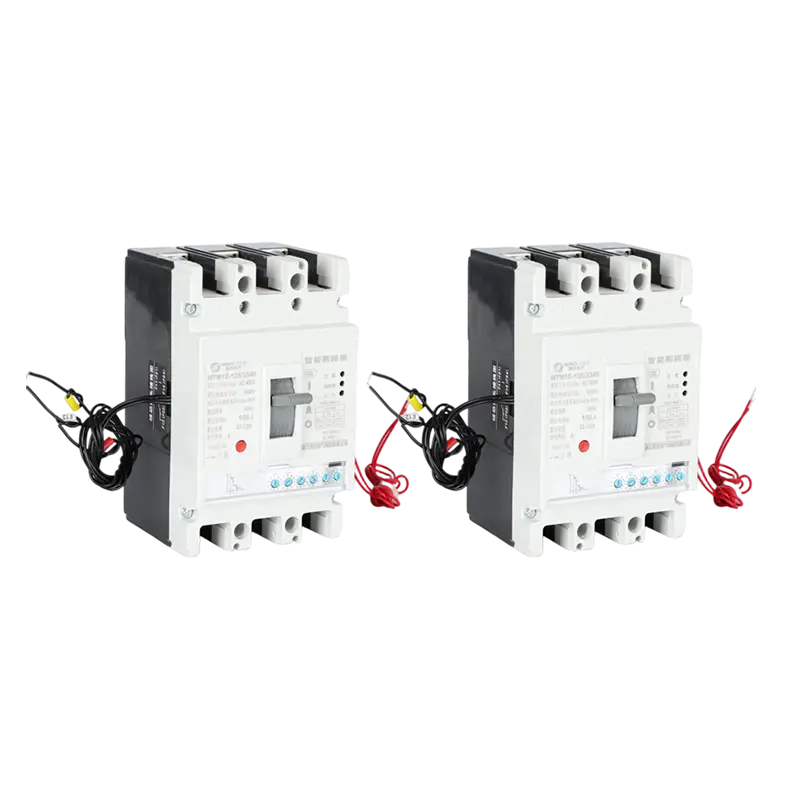

도매 MT-M1 디지털 전자 MCCB, 100-800A, 3/4P, 50kA, 마이크로프로세서 제어 회로 차단기
홈 / 제품 / 성형 케이스 회로 차단기 / MTM1E 시리즈 MCCB / MT-M1 디지털 전자 MCCB, 100-800A, 3/4P, 50kA, 마이크로프로세서 제어 회로 차단기
-

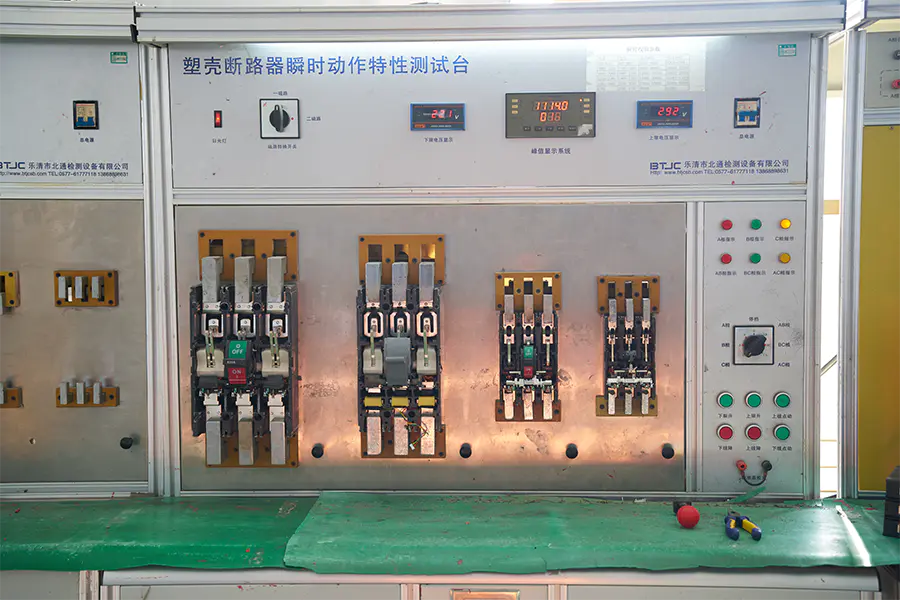

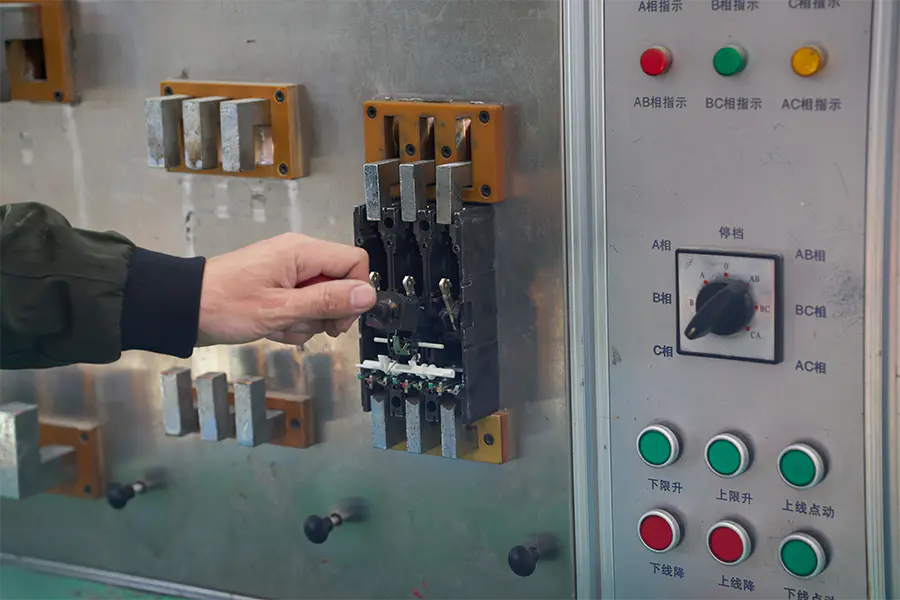

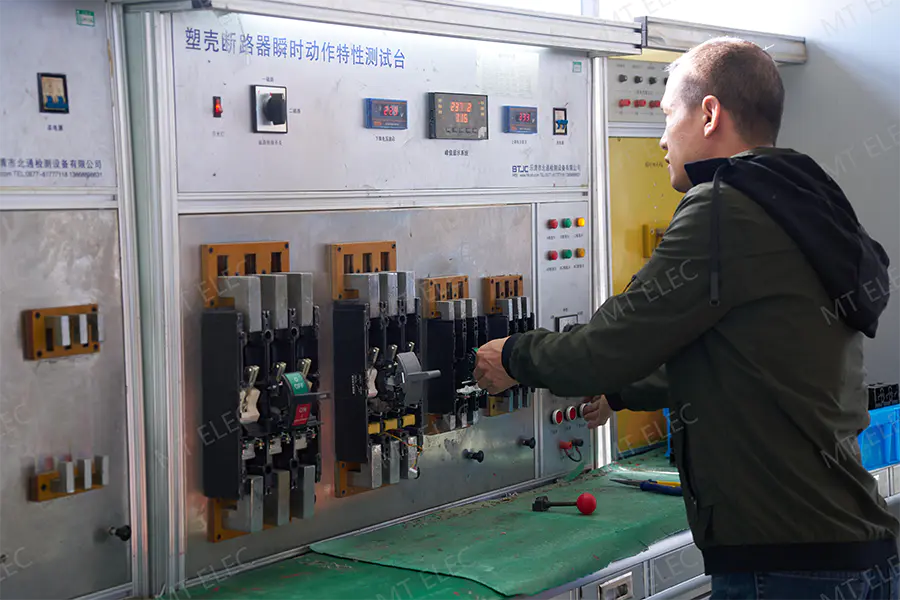

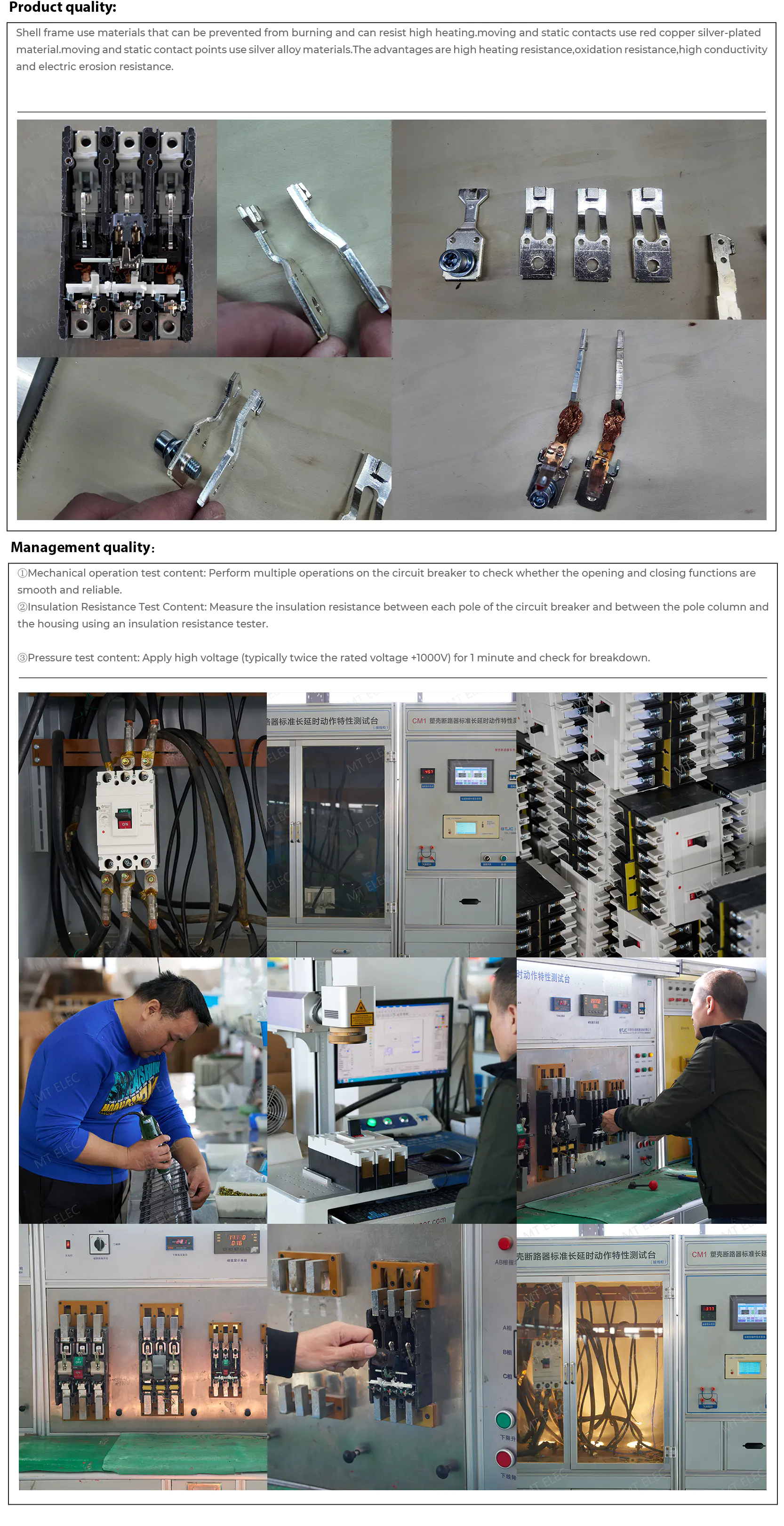

MCCB Instantaneous Test
-

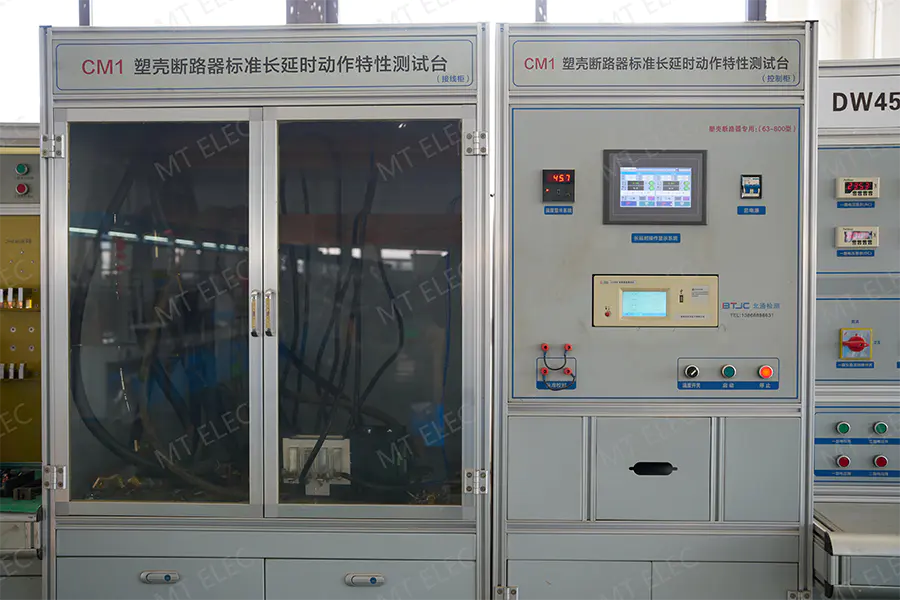

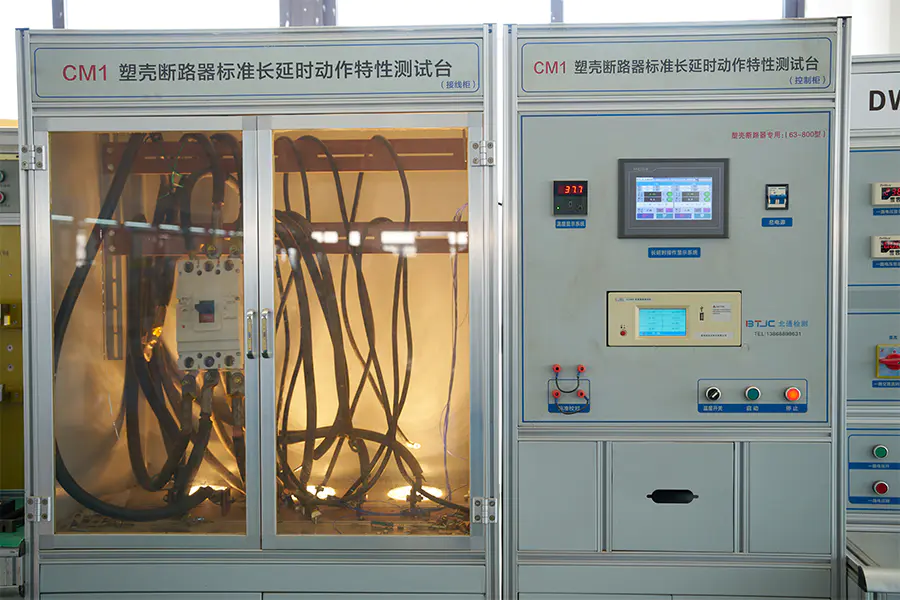

MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-

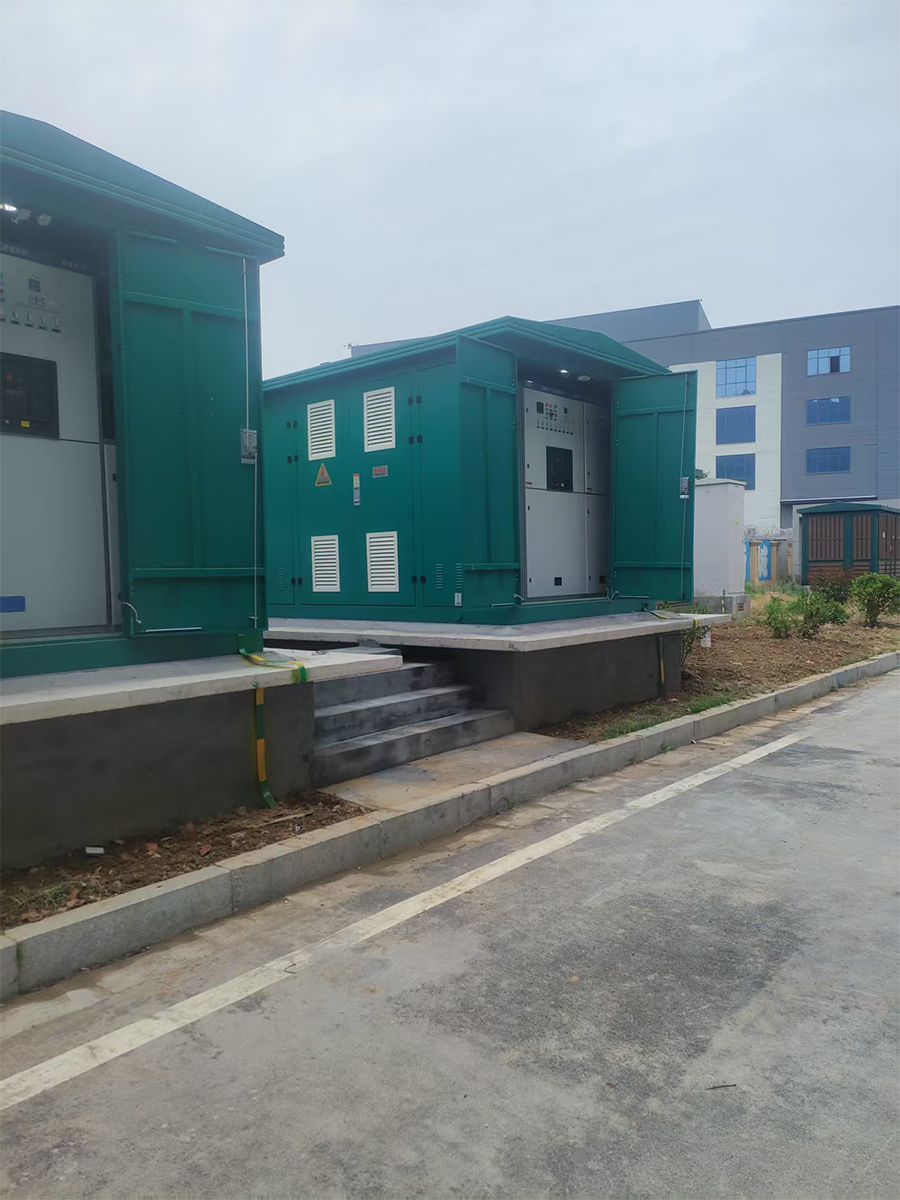

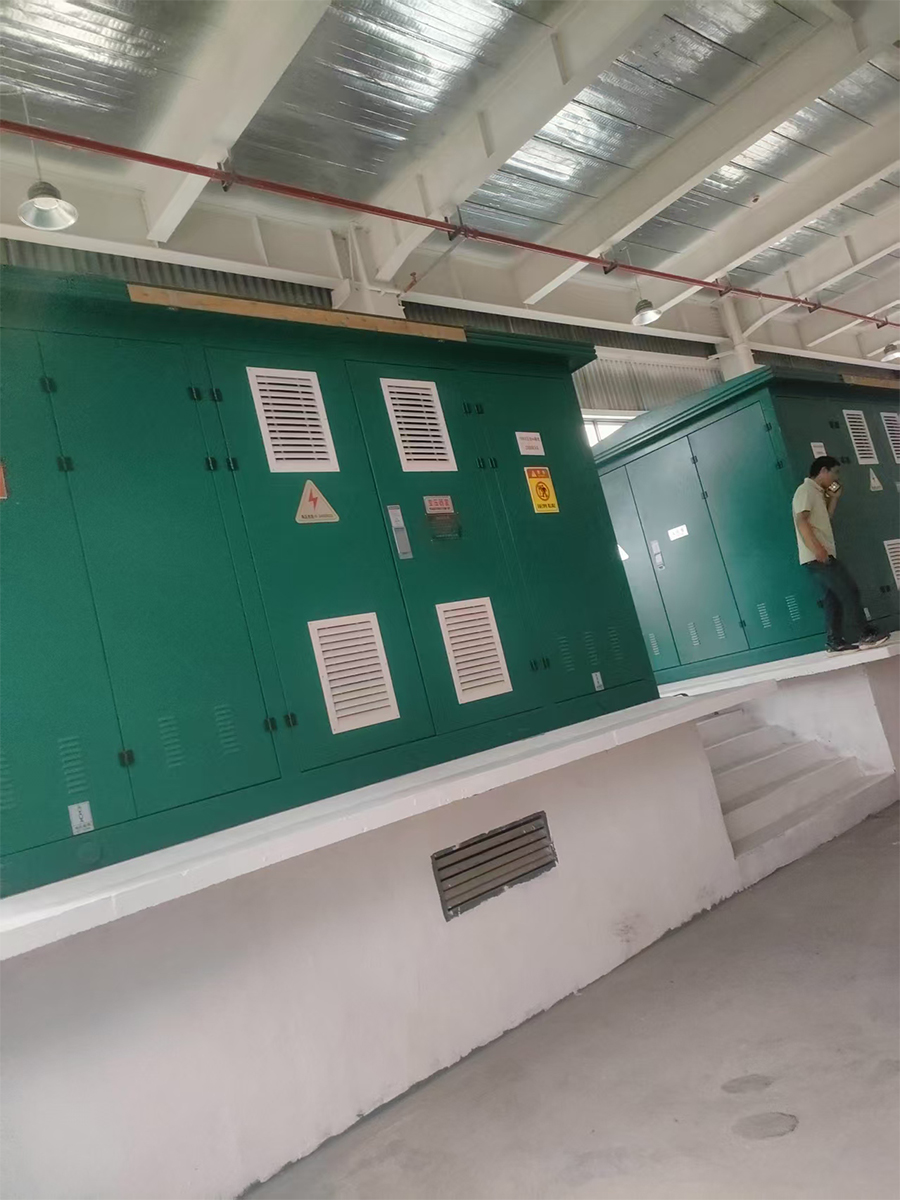

Box-typesubstation ACB VCB MCCB
-

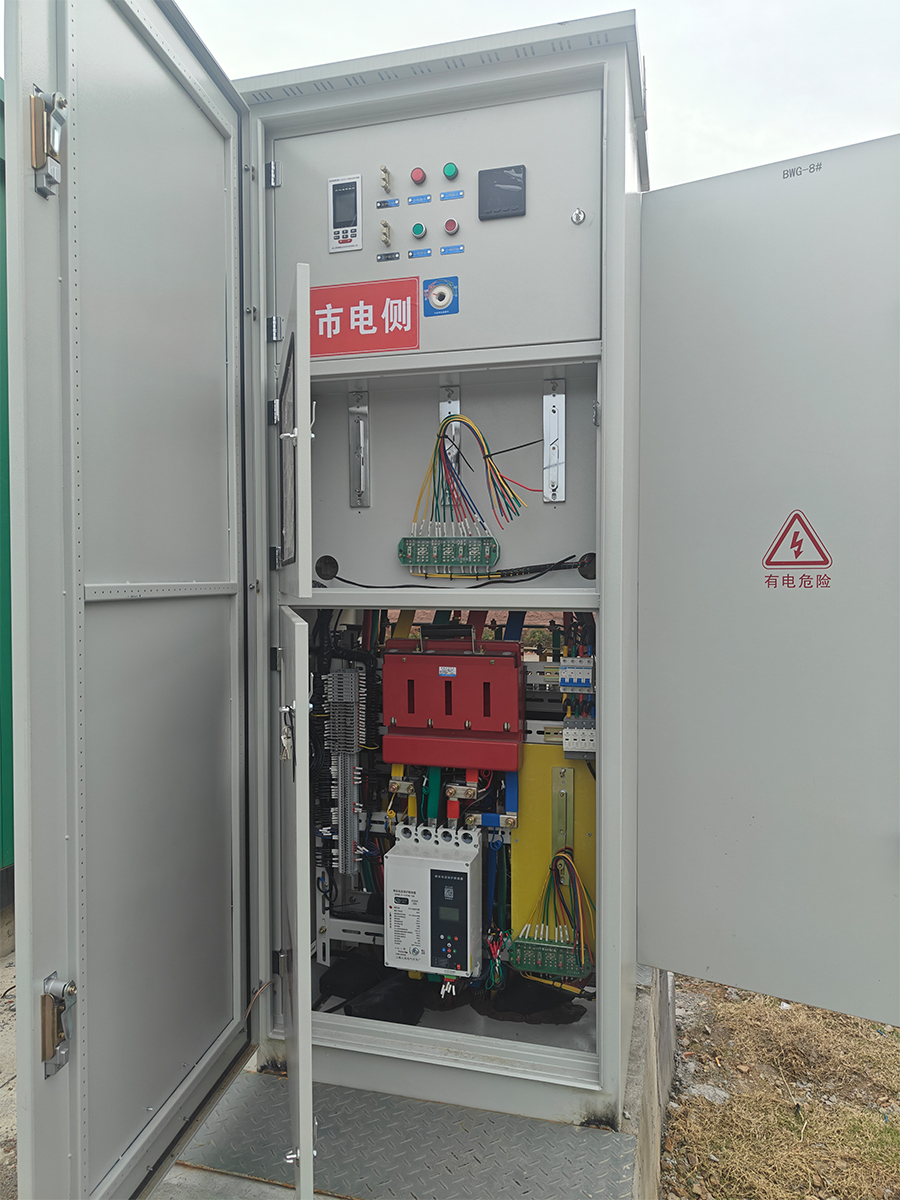

Power transmission successful
-

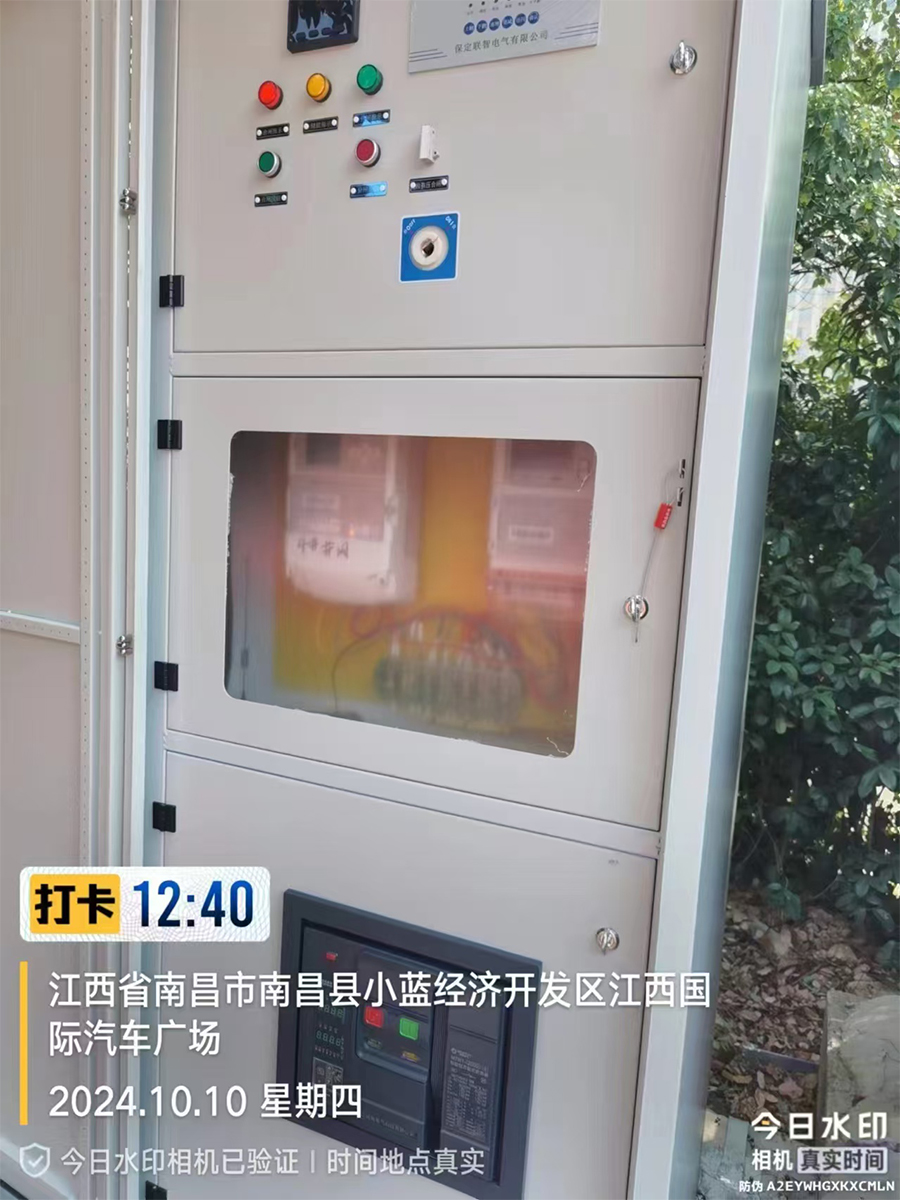

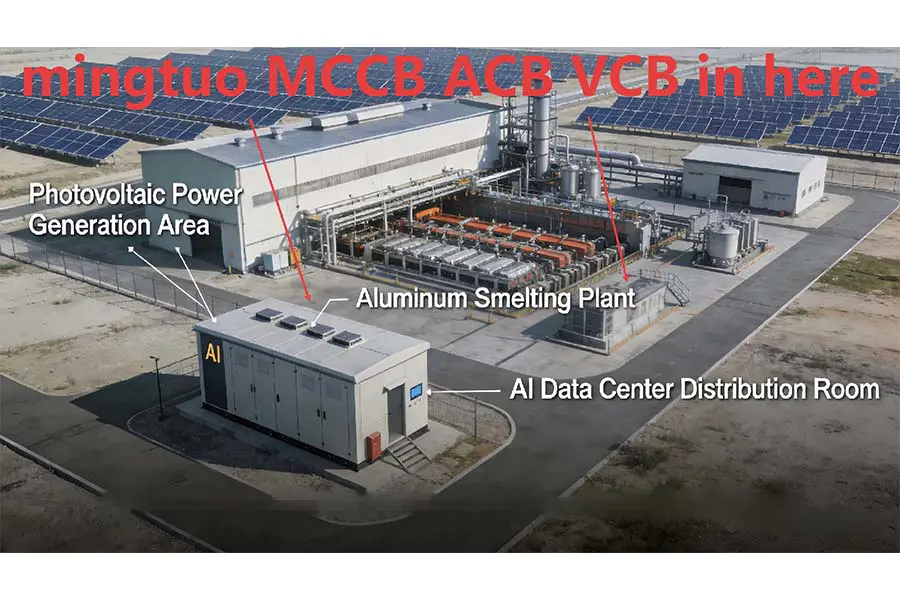

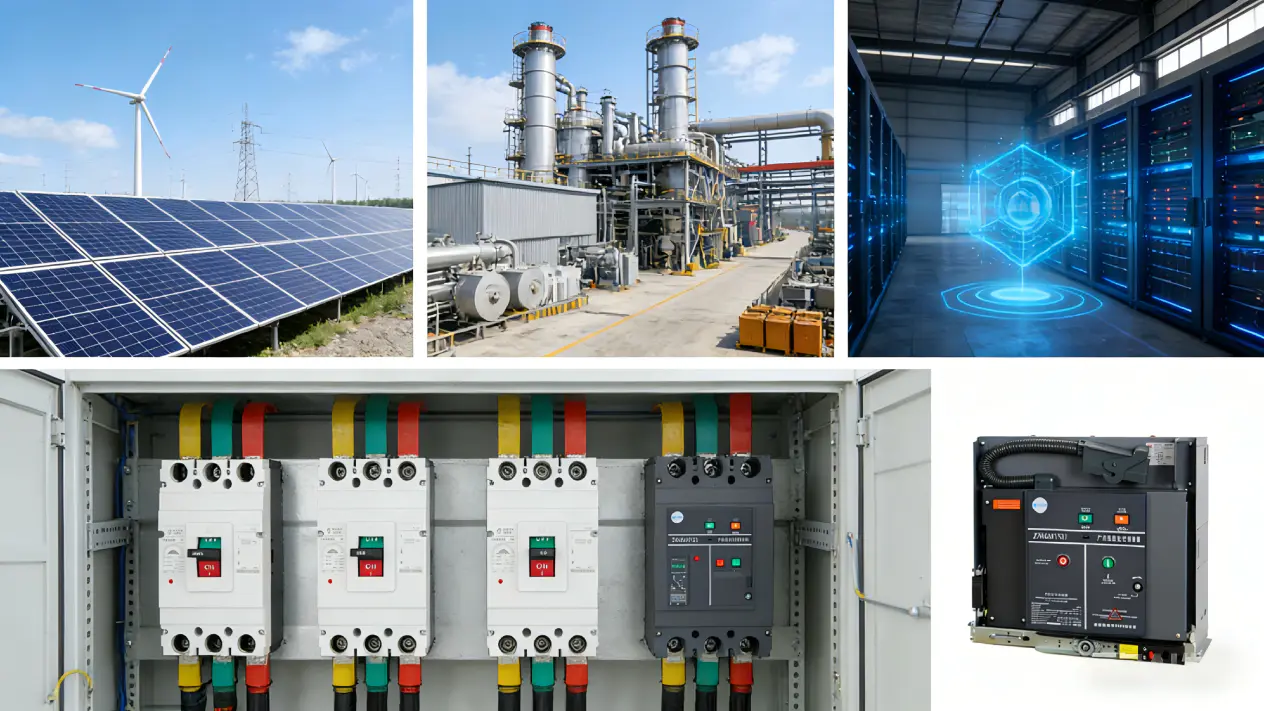

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

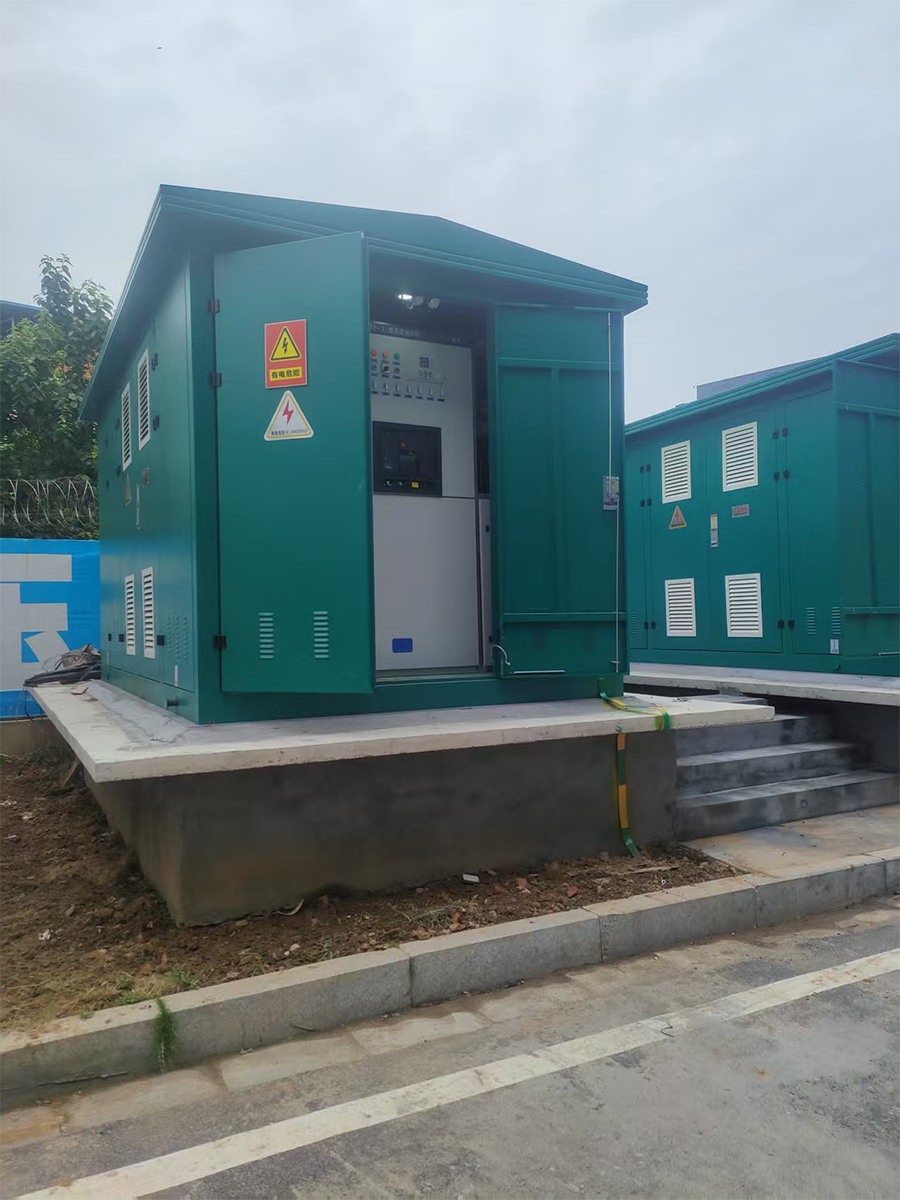

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

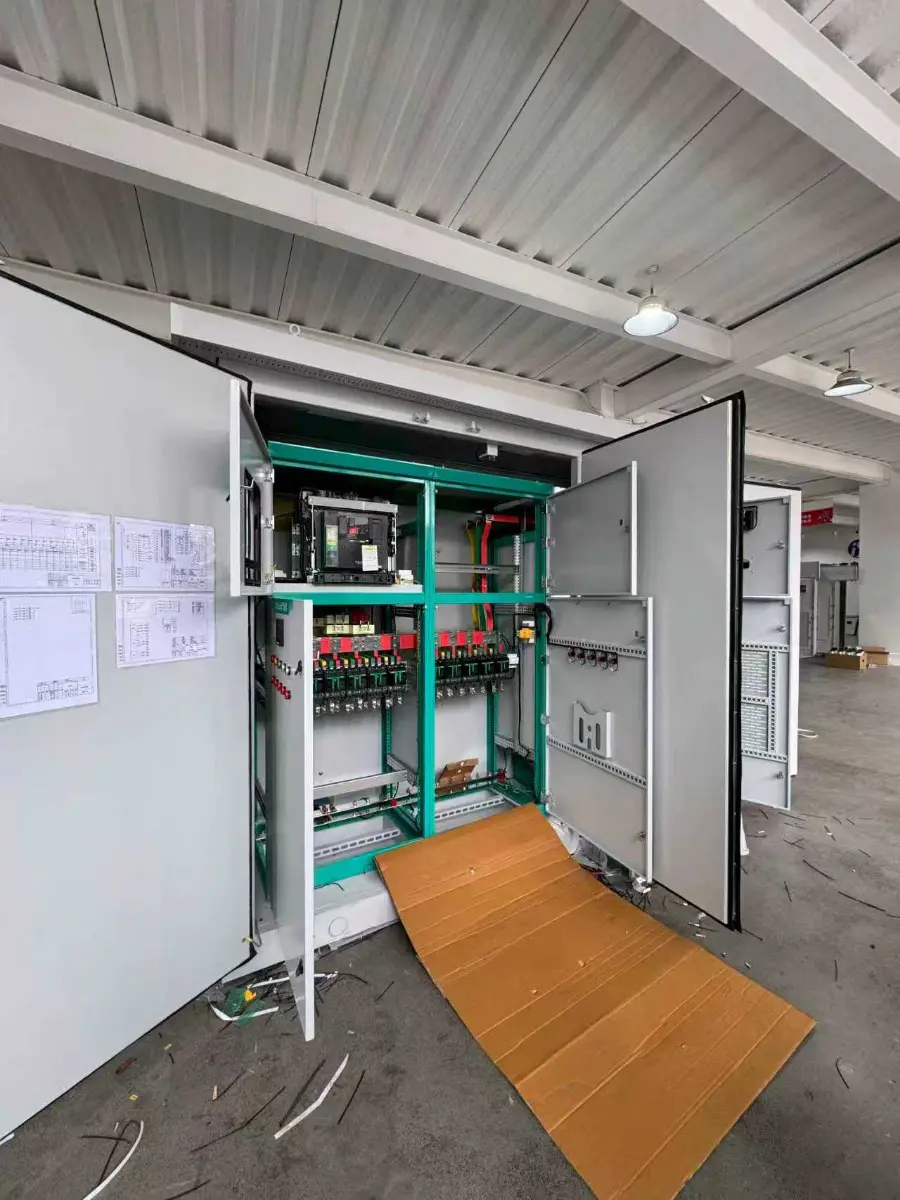

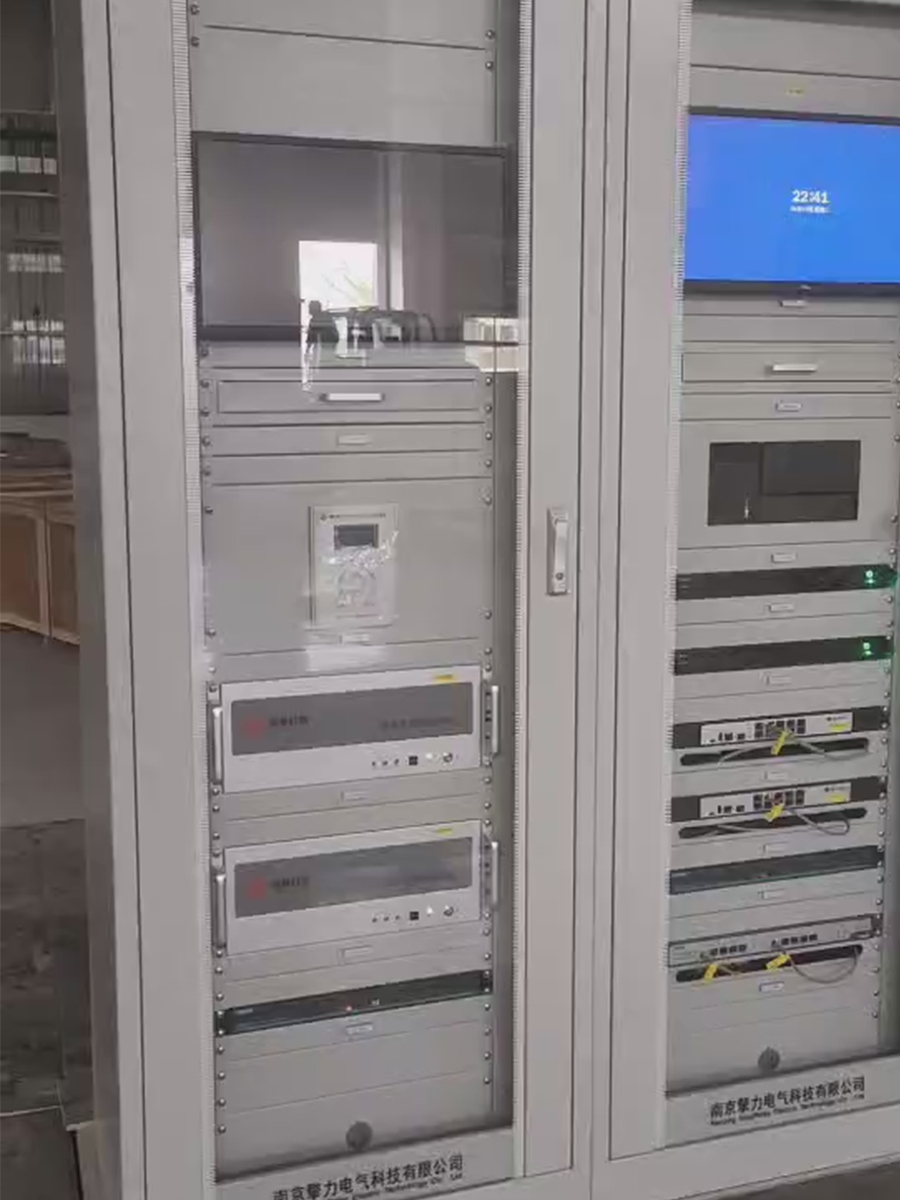

HighandLowVoltageSwitchgearACBMCCBVCB
-
Box-typesubstationUtilisingourVCB

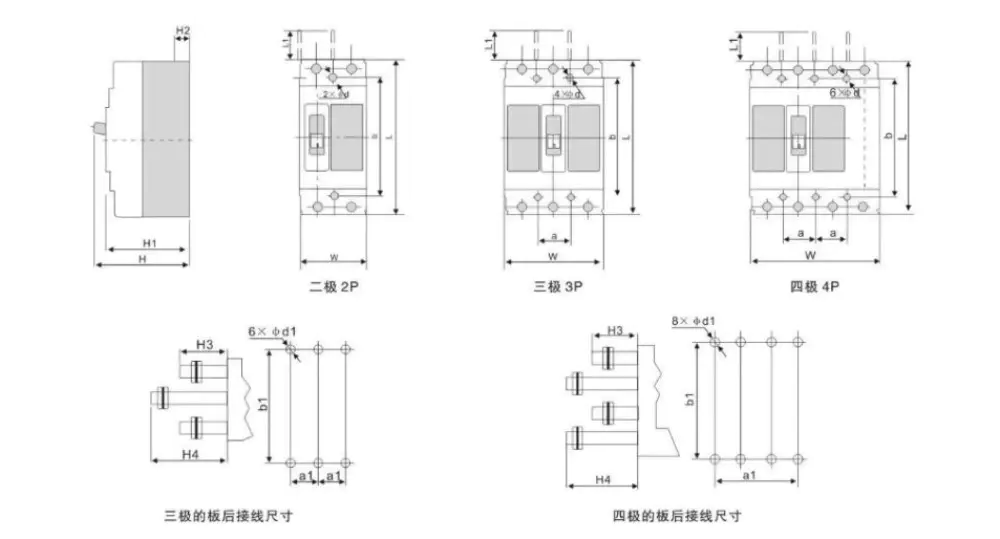

| 유형 | 극 | 외부 치수 | 설치 치수(mm) | 후면 패널 연결 치수(mm) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅d | a1 | b1 | d1 | H3 | H4 | ||
| MTM1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| MTM1-63M | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| MTM1-125L | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-125M, H | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M,H | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M, H | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | 왼쪽 44 오른쪽 50 | |||||||||||||
| MTM1-630M,H | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M, H | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| 유형 | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm(A) | 63 | 125 | 250 | |||||
| 정격전류(A) | 10, 16, 20, 25, 32, 40, 50, 63 | 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 | 100、125、140、160、180、200、225、250 | |||||
| 정격전압 Ue(V) | AC400 | AC400 | AC400 / AC690 | AC400 | AC400 | AC400 / AC690 | AC400 | |
| 정격절연전압Ui(V) | AC800 | AC800 | AC800 | |||||
| 극 수 | 3、4 | 3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 |
| 아이쿠A） 정격 한계 단락 차단 용량 수준 | L | M | S | L | M | S | L | M |
| 아이쿠A） 정격 한계 단락 차단 용량 | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| IC(kA) 정격단락차단용량 | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| 정격한계단락 차단 용량 | 4500 | 3000 | 2500 | |||||
| 작동수명(주기) | 8500 | 7000 | 6500 | |||||
| 아크 거리 (mm) | 0、< 50 | 0、< 50 | < 50 | |||||
| 치수 |  |  |  | |||||
| 설치 크기 |  |  |  | |||||
