- MT-NSX
- MT-NSX1

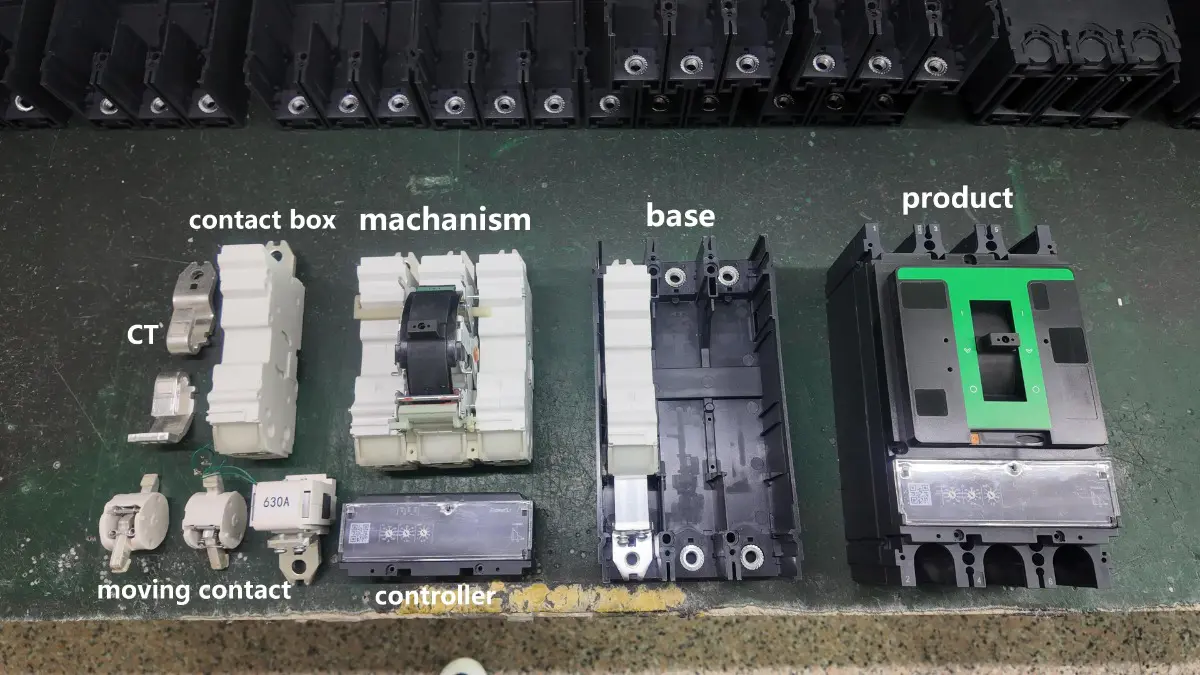

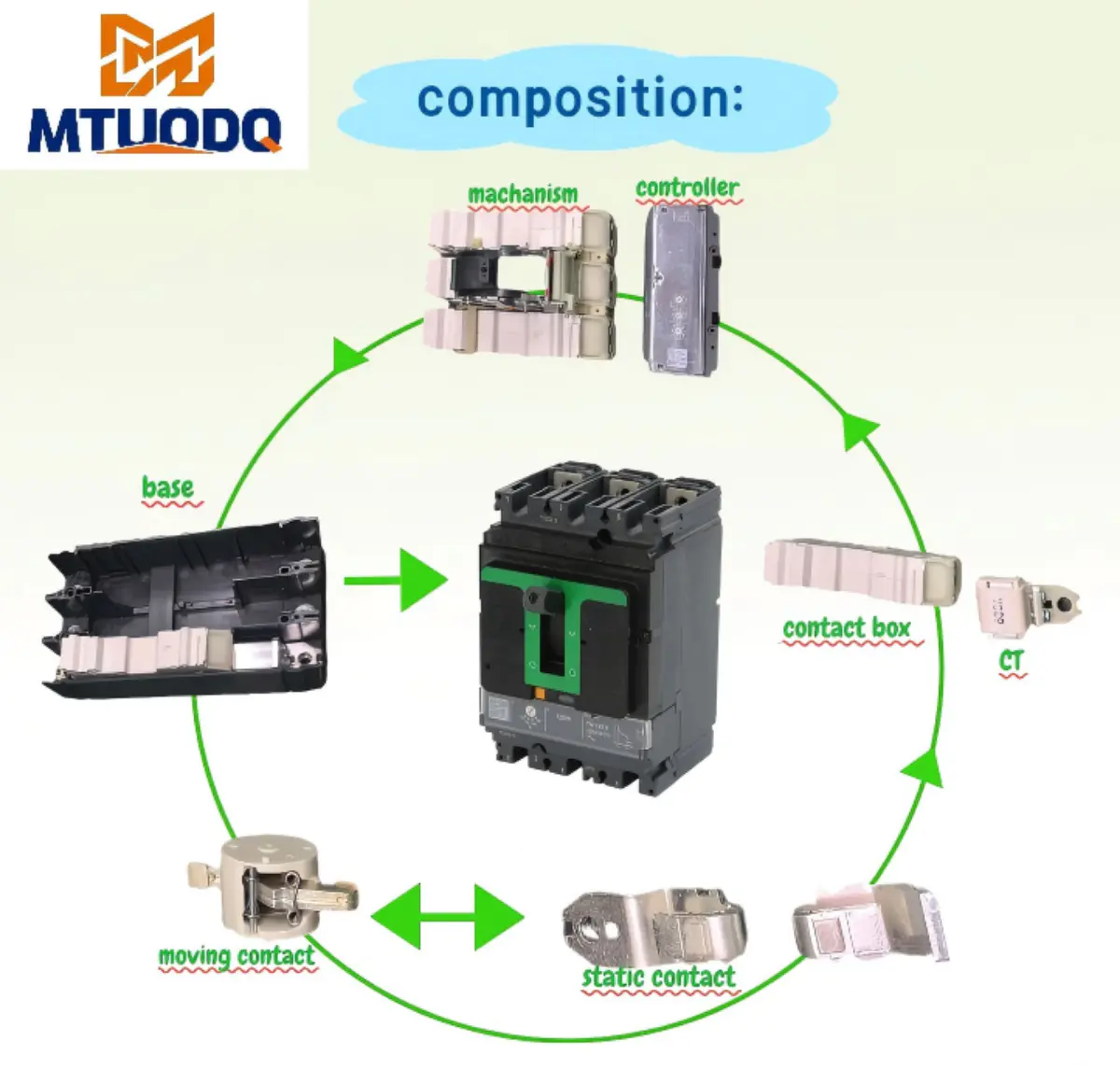

- Composition And Installation
- NSX Accessories And Assembly
- Same Style And Quality MCCB
과부하 보호
열 구성 요소(바이메탈 스트립) 또는 전자 방출 장치를 사용하여 전류를 모니터링합니다.
전류가 설정 값을 초과하고 일정 시간 동안 지속되면 열로 인해 열 요소가 구부러지거나 전자 장치가 신호를 보내 기계적 메커니즘을 작동시켜 회로를 분리하고 회로가 과열되는 것을 방지합니다.
단락 보호
전자기 방출(코일 및 철심)을 통해 구현됩니다.
단락이 발생하면 순간적으로 높은 전류가 강한 자기장을 생성하여 전기자를 구동하여 해제 메커니즘과 충돌하고 밀리초 이내에 빠르게 분리되어 오류 전류를 억제합니다.
-
DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-

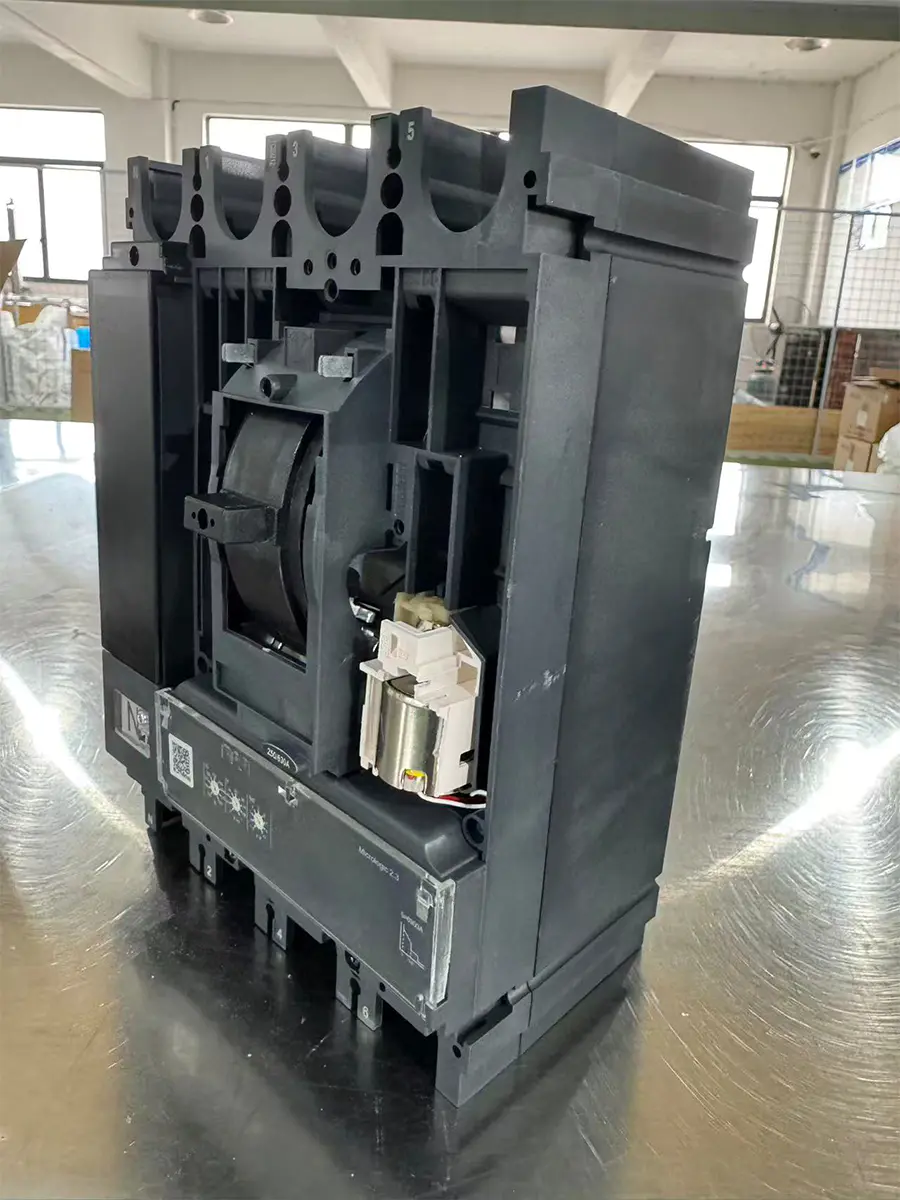

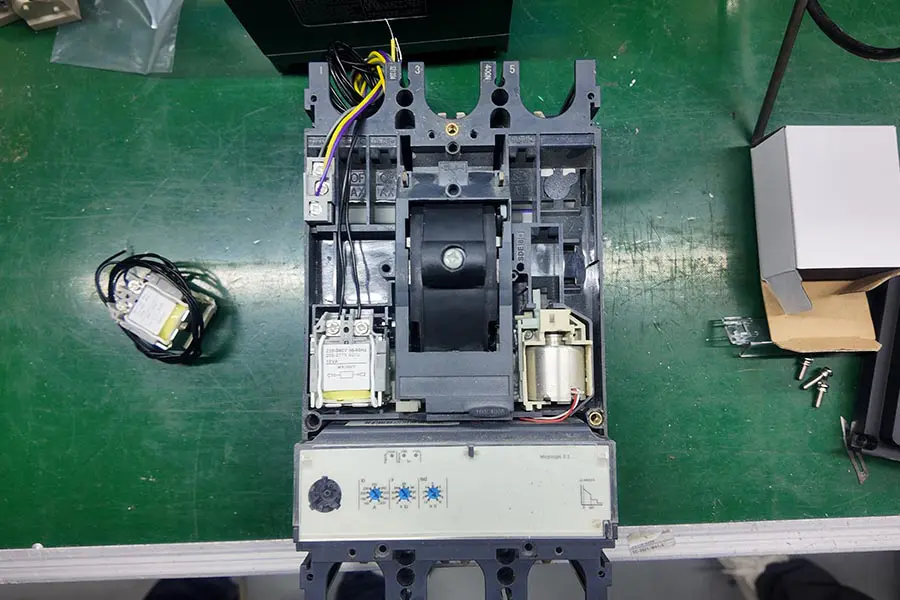

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench

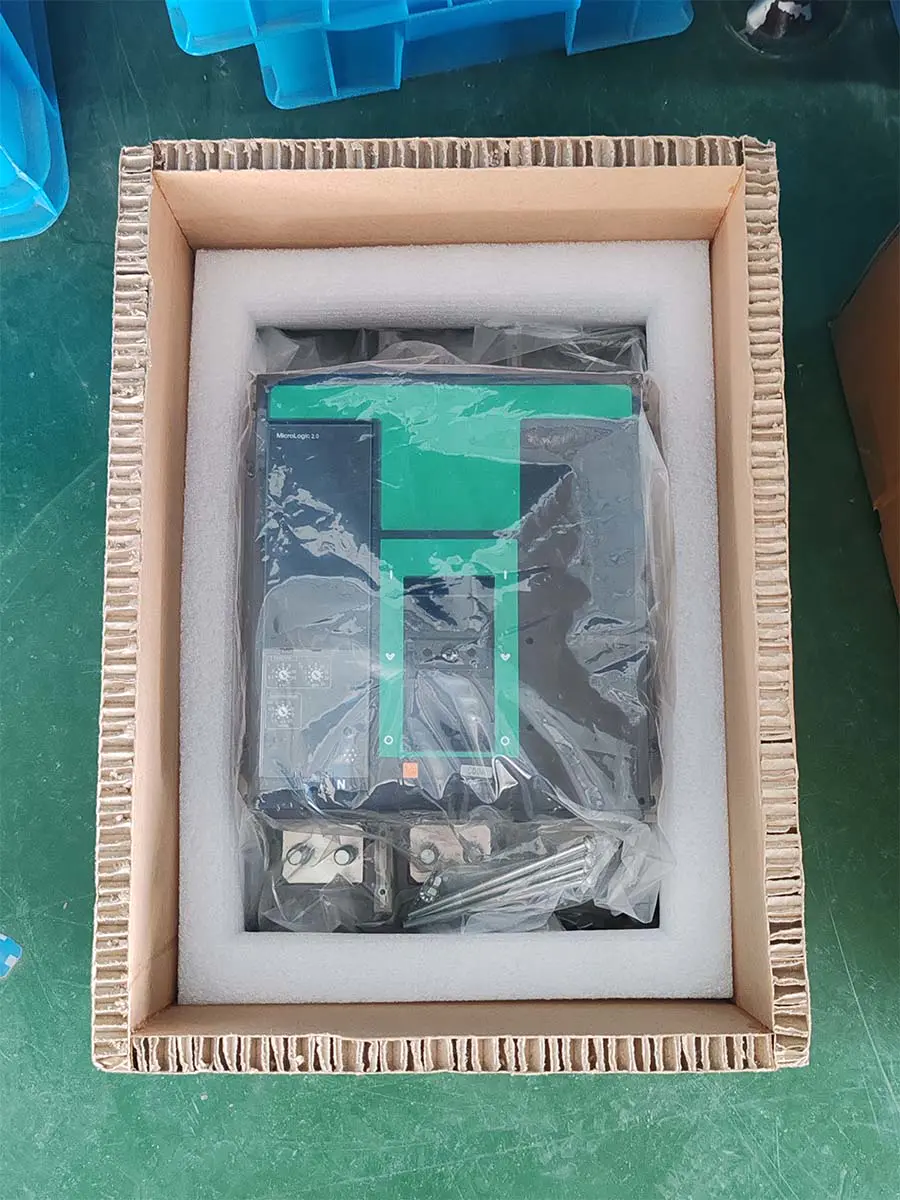

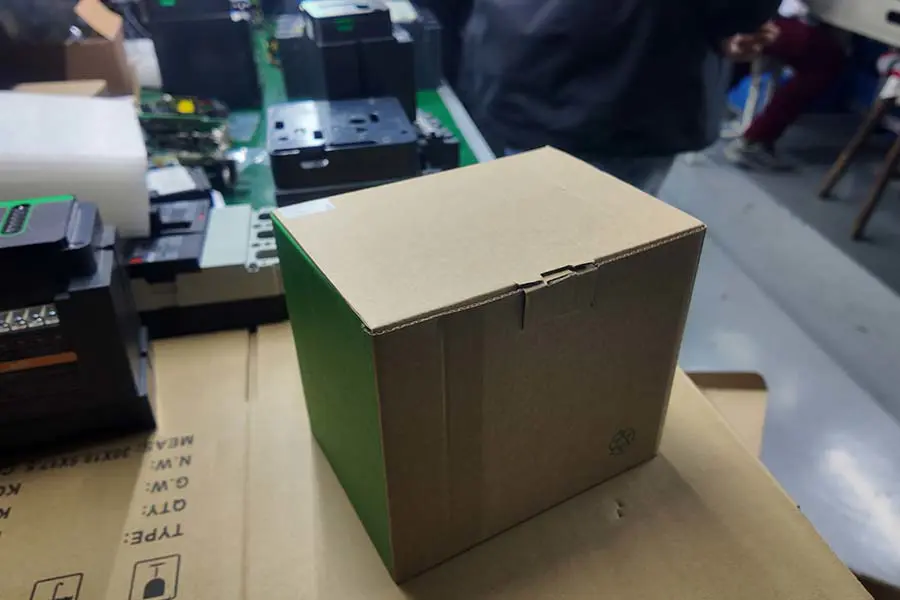

운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB

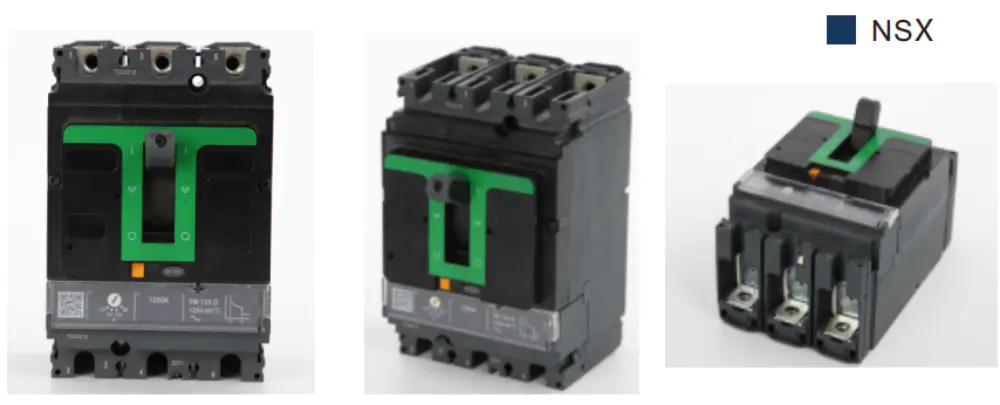

| 품목 번호 | NSX100-250 | NSX400-630 | |
| 극 수 | 3피, 4P | ||
| 제어 | 매뉴얼 | 토글 있음직접 또는 연장된 회전 핸들 포함 | |
| 연결 | 고정 | 전면 연결 | |
| 고정 | 플러그인 | 전면 연결/rear connections | |
| 전기적 특성(IEC60947 및 EN60947-2에 따름) | |||
| 정격전류 | 에서(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| 정격 절연 전압 | 우이(V) | 800 | |
| 정격 전류 내전압 | 유임프(kV) | 8 | |
| 정격사용전압 | 우에(V) | AC 50/60Hz,690 | |
| 활용 카테고리 | A | ||
| 획기적인 용량 수준 | F、N、H | ||
| 차단 용량(kA rms) AC 50/60Hz 380/415V | 중환자실 | 36, 50, 70 | |
| 서비스 차단 용량(kA rms) AC 50/60Hz 380/415V | IC | 36, 50, 70 | |
| 운영실적 | 기계 | 20000 | 10000 |
| 전기 | 10000 | 5000 | |
| 보호 | TMD, 마이크로로직 | ||
| 표시 및 제어 보조 장치 | |||
| 보조 스위치 | |||
| MX 션트 코일 | ■ | ||
| MN 저전압 코일 | ■ | ||
| 모델 | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| 쉘 전류 | 인(A) | 100A | 125A | 250A | 400A | 630A |
| 정격 작동 전압 | 우에(v) | AC415/550V | ||||
| 정격 절연 전압 | Ui(v) | 690V | ||||
| 정격 전류 내전압 | 유임프(kv) | 6kV | ||||
| 극 수 | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| 정격한계단락차단용량 Icu(kA) o-co | 415V | 30-100 / 7.5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2.5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| 정격운전단락차단용량 Ics(kA) | 110-400V | 50%중환자실 / 25-50%중환자실 | 50%ICU | 50%ICU / 50%ICU | 100%(220-415V) | 100%(220-415V) |
| 415-550V | 25%ICU / 25-50%ICU | 50%ICU | 50%ICU / 50%ICU | 50%(440V) | 50%(440V) | |
| 내구성 | 기계 | 13000 | 13000 | 10000 | 10000 | 10000 |
| 전기 | 4000 | 4000 | 5000 | 4000 | 3000 | |
