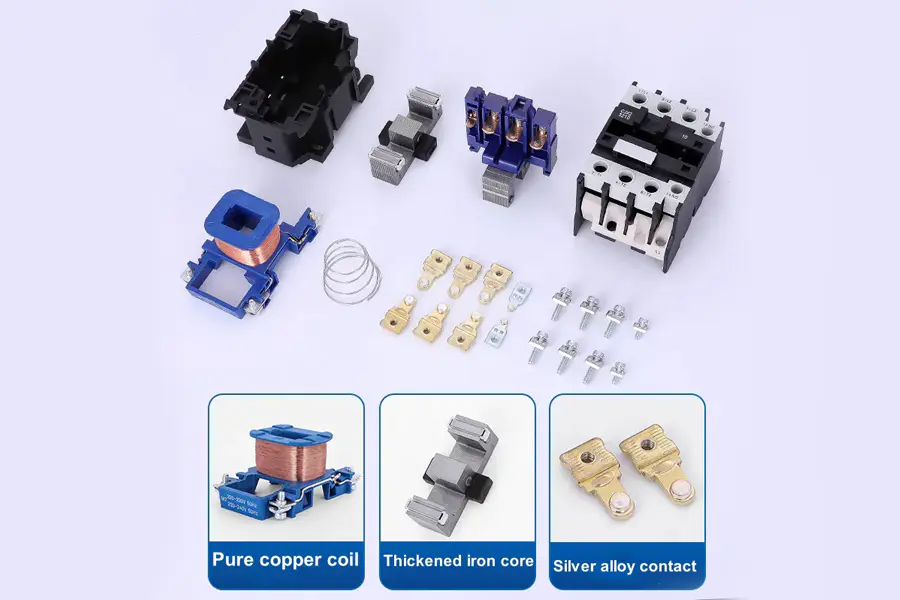

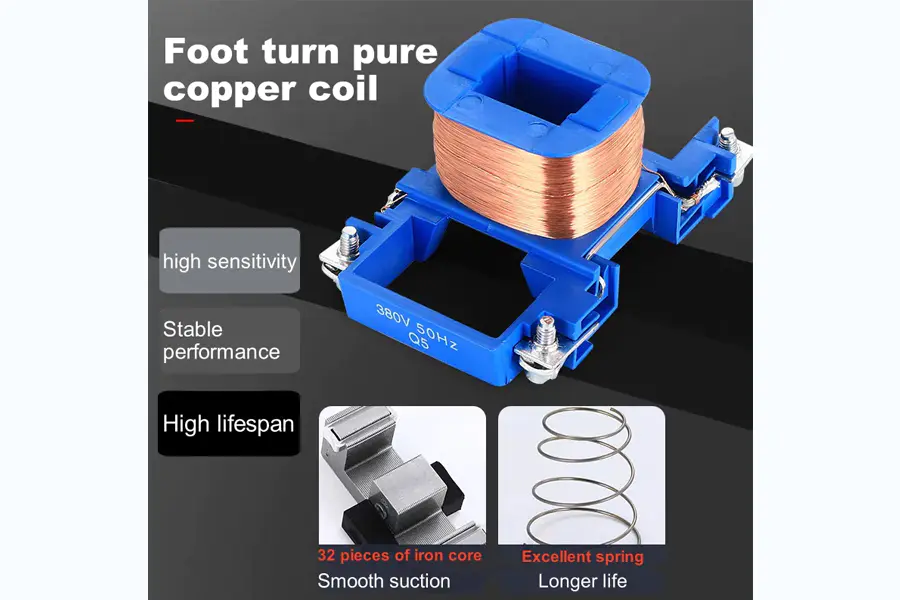

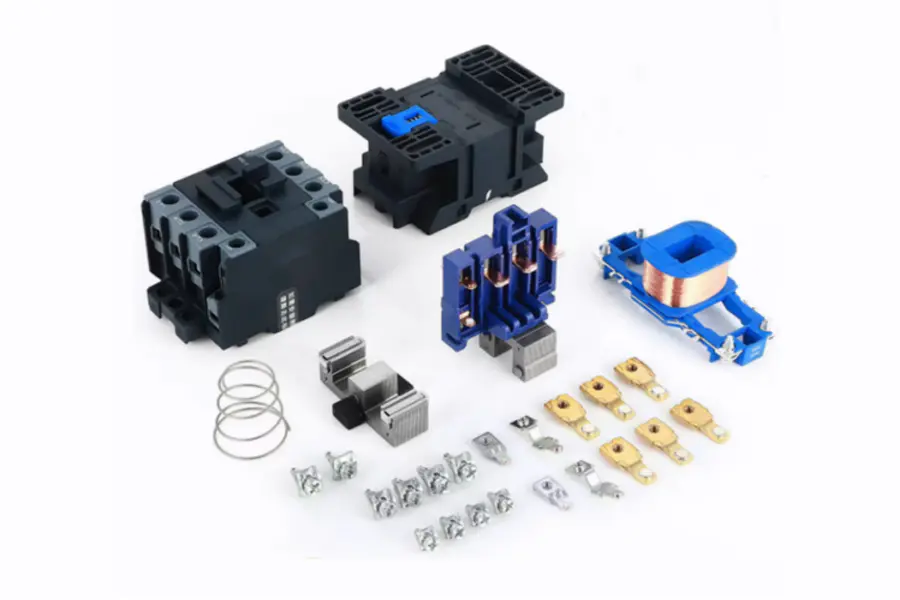

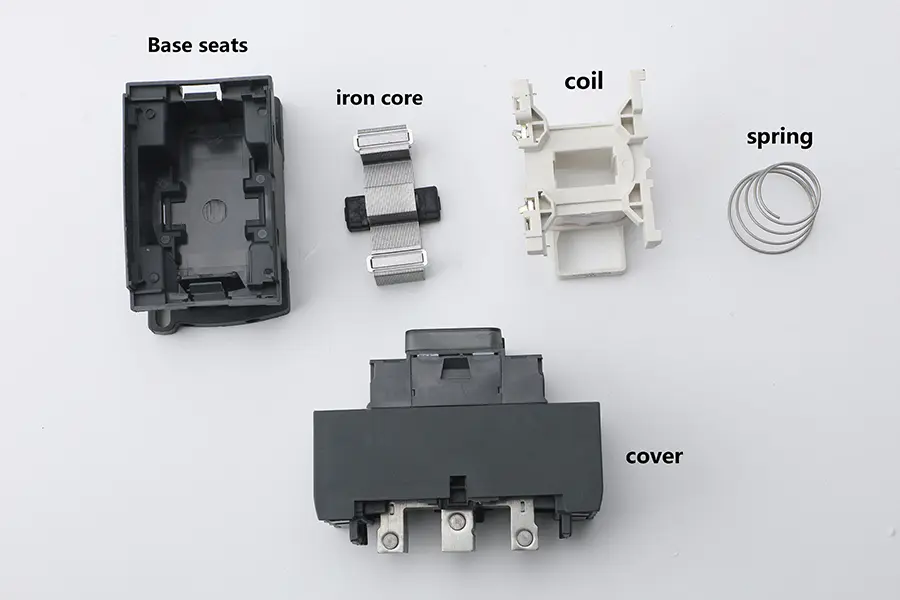

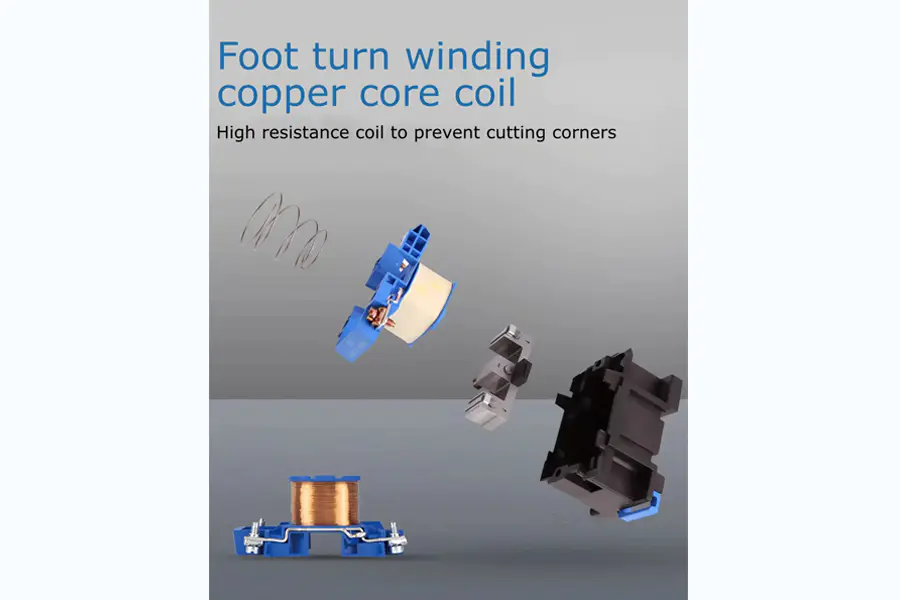

AC 접촉기에 전원이 공급되면 내부 코일이 자기장을 생성하여 움직이는 철심과 고정된 철심이 서로 끌어당깁니다. 이 움직임은 접점 시스템을 구동하여 고정 접점과 결합하여 회로를 완성합니다. 코일의 전원이 차단되면 인력이 사라지고 리셋 스프링이 움직이는 철심을 들어올려 접점을 분리하고 회로를 차단합니다.
 | |
 | |
 | |
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
| 전기 모터 AC의 최대 출력 0≤55°C,400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| 제품 모델(AC 라인 다이어그램) | AX09 | AX12 | AX18 | AX25 | AX32 | AX40 | AX50 | AX65 | AX80 |
| 정격 작동 전류 AC-3 0≤55°C,400V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 |
| 정격 작동 전류 AC-1 0≤55°C,400V | 22 | 25 | 27 | 32 | 55 | 60 | 100 | 115 | 125 |
| 모델 유형 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| 정격 작동 전류(A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| 삼상 모터 AC-3급(kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| 정격가열전류Ith(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| 전기적 수명(10000사이클) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| 기계적 수명(10000사이클) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| 접촉 모델 | 3P 아니요 | 3P NC NO | |||||||||
| 모델 | 정격전류(A) | 주요 연락처 | 보조 접점 | 단상 부하 전력(kW) | 3상 부하전력(kW) |
| CJX2-0910 | 9A | 3NO | 1아니요 | 1.8KW | 3.5KW |
| CJX2-0901 | 9A | 3NO | 1NC | 1.8KW | 3.5KW |
| CJX2-1210 | 12A | 3NO | 1아니요 | 2.5KW | 5KW |
| CJX2-1201 | 12A | 3NO | 1NC | 2.5KW | 5KW |
| CJX2-1810 | 18A | 3NO | 1아니요 | 3.5KW | 7.5KW |
| CJX2-1801 | 18A | 3NO | 1NC | 3.5KW | 7.5KW |
| CJX2-2510 | 25A | 3NO | 1아니요 | 5KW | 8.5KW |
| CJX2-2501 | 25A | 3NO | 1NC | 5KW | 8.5KW |
| CJX2-3210 | 32A | 3NO | 1아니요 | 6KW | 12KW |
| CJX2-3201 | 32A | 3NO | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NO | 1아니요 1NC | 8KW | 18.5KW |
| CJX2-5011 | 50A | 3NO | 1아니요 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NO | 1아니요 1NC | 12.5KW | 28KW |
| CJX2-8011 | 80A | 3NO | 1아니요 1NC | 15.5KW | 37KW |
| CJX2-9511 | 95A | 3NO | 1아니요 1NC | 18.5KW | 44KW |
