- High Voltage Vacuum Circuit Breaker

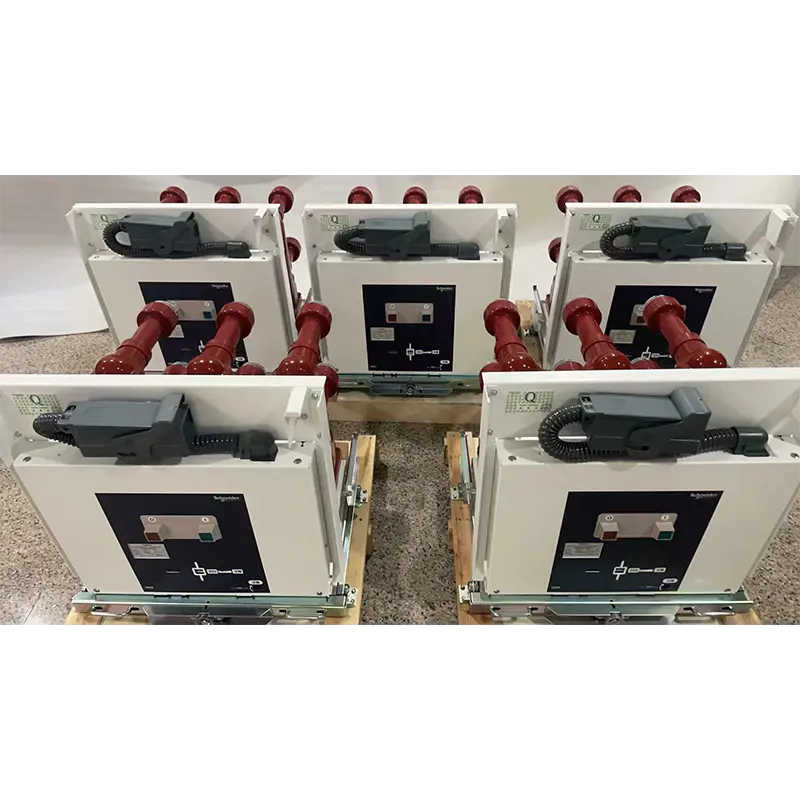

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
정상 작동 시 차단기의 주 접점은 닫힌 상태를 유지하므로 전류 흐름이 중단되지 않습니다. 과부하 또는 단락이 발생하는 동안 열 또는 자기 트립 메커니즘이 활성화됩니다. 스프링 메커니즘은 신속한 접촉 분리를 보장하여 제어된 전기 아크를 생성합니다. 이 아크는 즉시 진공 차단기로 향하여 냉각, 분할 및 소멸됩니다. 이 프로세스는 결함이 있는 부분을 격리하고 하위 장비를 보호하며 전체 시스템의 손상을 방지합니다. 그 결과 빠른 결함 제거, 안전한 작동 및 최소한의 유지 관리 요구 사항이 달성되었습니다.
제품 액세서리
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| 아니요 | 품목 | 단위 | 카운트 값 |
| 1 | 정격 전압 | - | 12 24 35 |
| 2 | 정격 전압 (short-term frequency tolerance 1min) | kV | 42 |
| 3 | 정격 전압 tolerance lightning shocks peak | - | 75 |
| 4 | 정격 주파수 | 헤르츠 | 50 |
| 5 | 정격전류 | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | 정격단락개방회로전류 | 카 | 20/25、31.5、40 |
| 7 | 정격 전압 short tolerance | 카 | 20/25、31.5、40 |
| 8 | 정격 짧은 기간 | s | 4 |
| 9 | 정격전류 peak tolerance | 카 | 50/63、80、100 |
| 10 | 정격 단락 전류 닫기 | 카 | 50/63、80、100 |
| 11 | 2차 회로 주파수 전압 허용 오차 1min) | V | 2000 |
| 12 | 정격 싱글백 커패시터 세트 개방 회로 전류 | A | 630/400(40카 800/400) |
| 13 | 정격 커패시터 설정 폐쇄 전류 | 카 | 12.5(주파수 1000Hz 이하) |
| 14 | 브레이크 브레이크 시간(정격 전압) | ms | ≤50 |
| 15 | 피더 시간(정격 전압) | ms | ≤100 |
| 16 | 기계적 수명 | - | 20000 |
| 17 | 정격전류 open circuit times (life) | 스위칭 | 20000 |
| 18 | 정격단락전류 개방회로 | - | 50(40kA≤30) |
| 19 | 동적 및 정적 접촉으로 마모 두께 허용 | mm | 3 |
| 20 | 정격 작동 전압 공급기 | - | - |
| 21 | 정격 전압 break-brake operations | V | AC110/220 DC110/220 |
| 22 | 저장 모터 정격 전압 | - | - |
| 23 | 저장 모터 전력 등급 | W | 70 |
| 24 | 보관시간 | s | ≤10 |
| 25 | 접촉 개방 거리 | mm | 11 ± 1 |
| 26 | 슈퍼트립 | - | 3.5±0.5 |
| 27 | 종료 연락처 반송 시간 | ms | ≤240(A≤3) |
| 28 | 다양한 성적 단계에서 닫히는 3단계 지점 | - | ≤2 |
| 29 | 평균 게이트 속도(접점 분리-6mm) | 밀리미터/초 | 0.9~1.2 |
| 30 | 평균 닫힘 속도(6mm 접점 닫힘) | 밀리미터/초 | 0.5~0.8 |
| 31 | 주요 전기 회로 저항 | μΩ | ≤50(630a), ≤45(1250A) ≤35(1600-2000A)、≤250(2400) |
| 32 | 접촉기 피더 접촉 압력 | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA) |
| 33 | 정격 작동 순서 | - | 포인트 - 0.3초 - 및 포인트 180년대 - 및 - |
