- High Voltage Vacuum Circuit Breaker

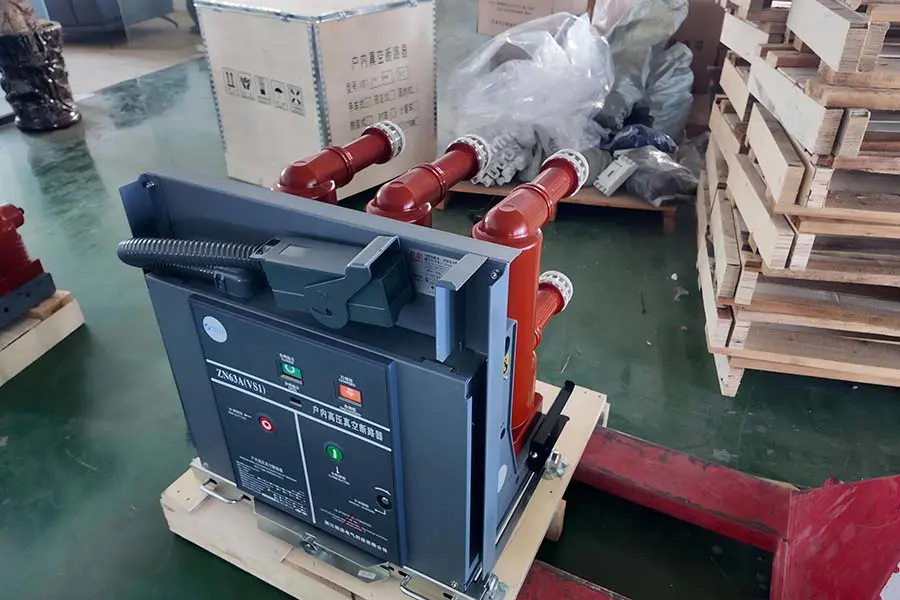

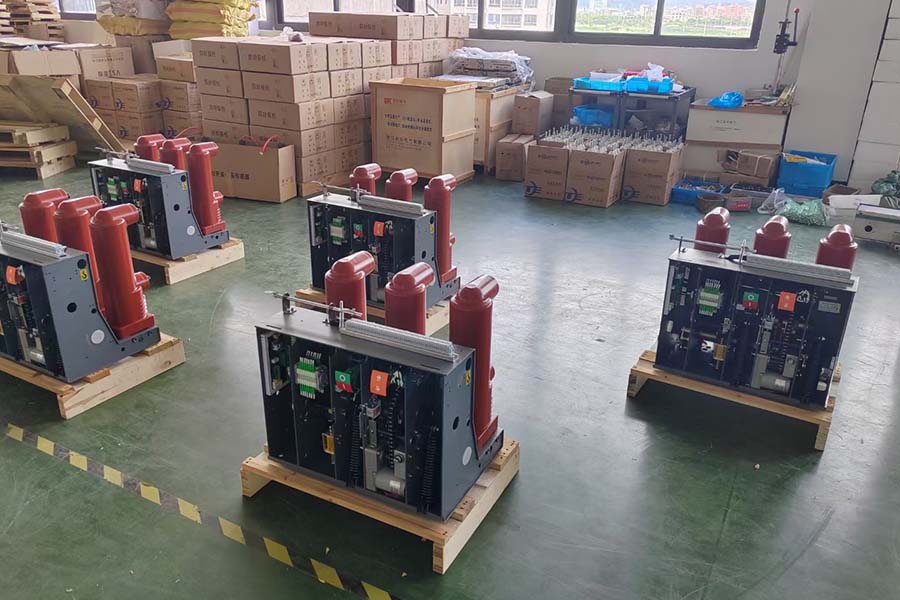

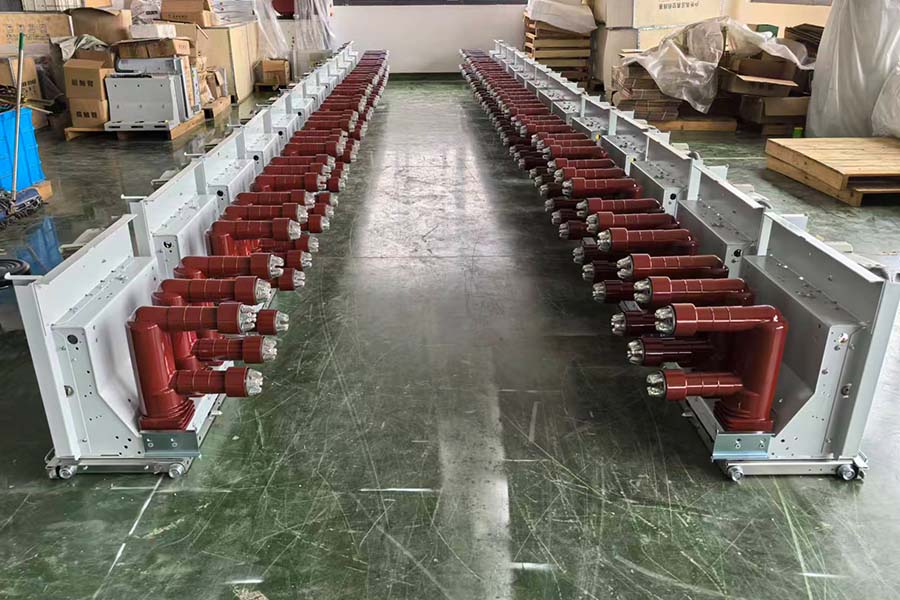

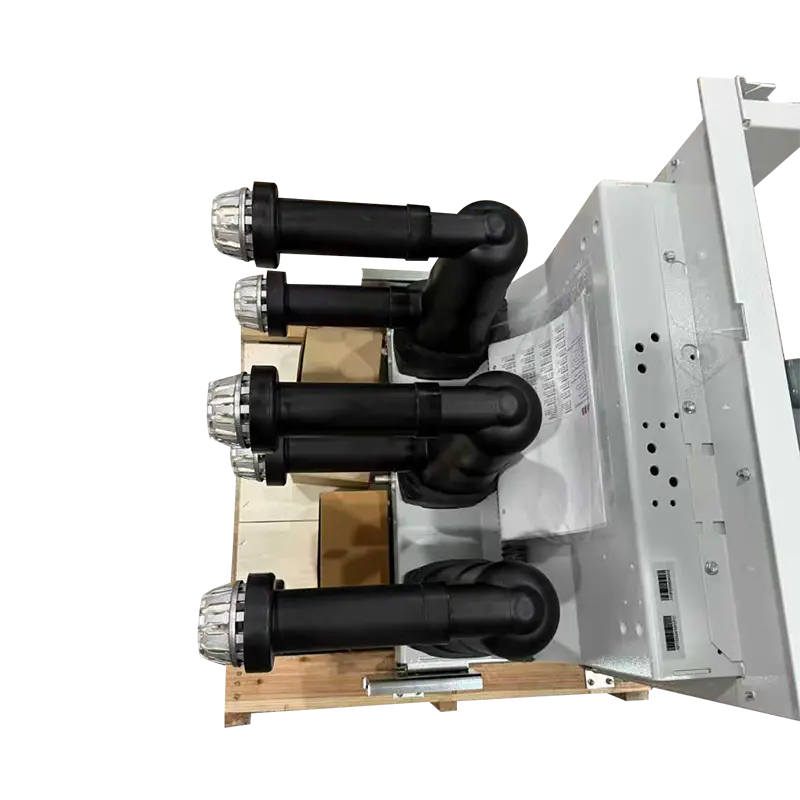

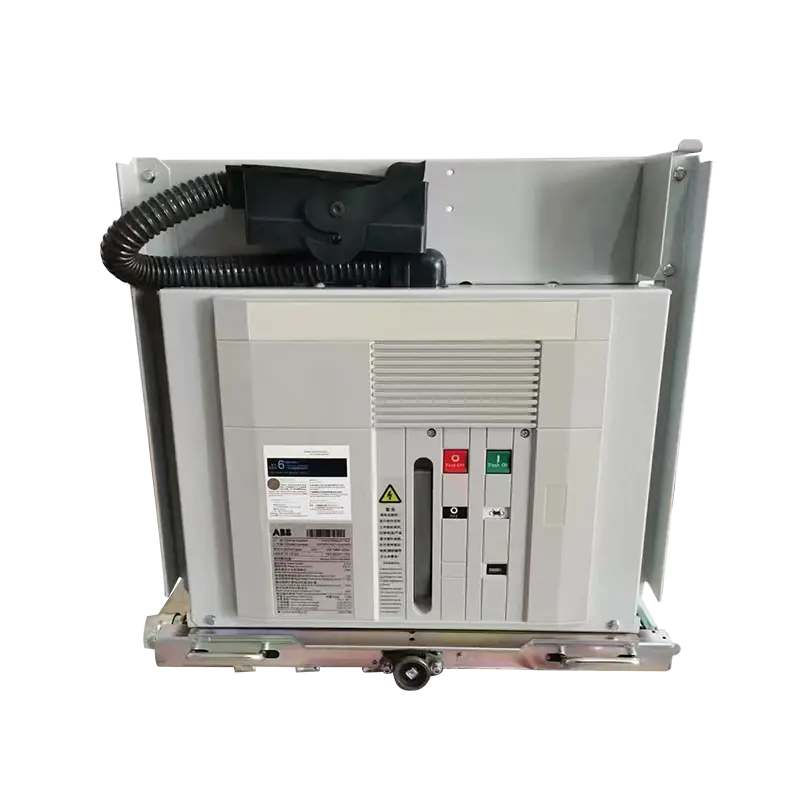

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

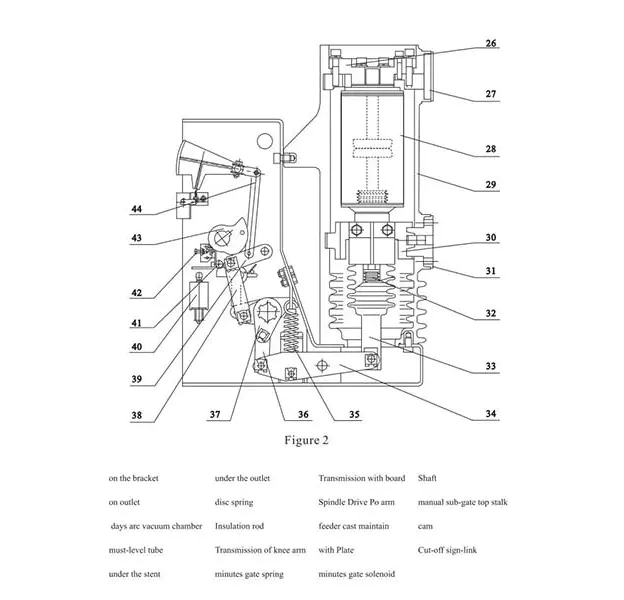

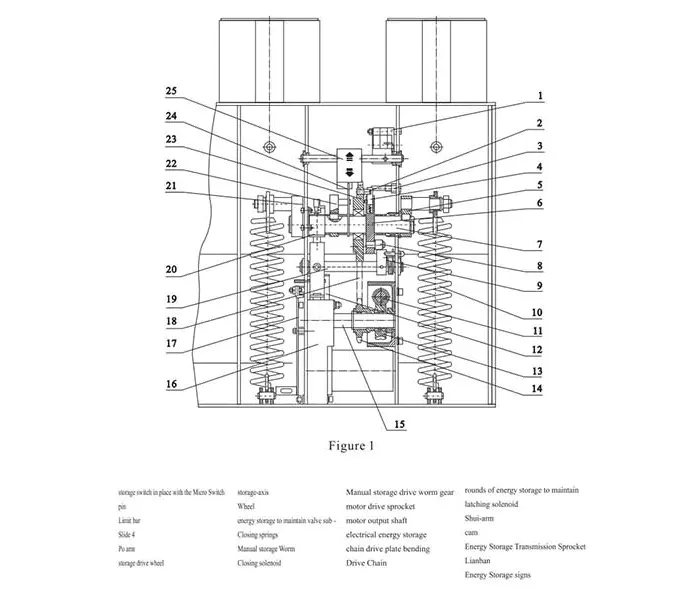

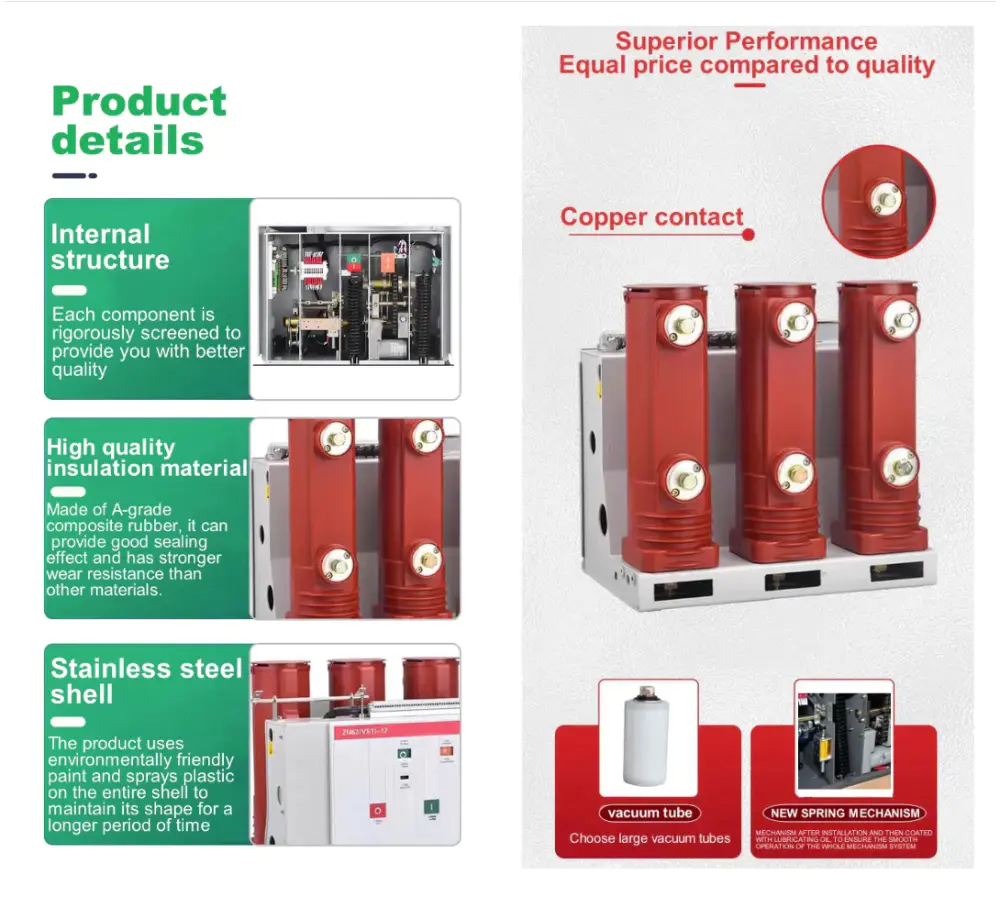

- VCB Composition
정상적인 조건에서는 지속적인 전류 흐름을 허용하기 위해 주 접점이 닫힌 상태로 유지됩니다. 과전류 또는 단락이 감지되면 스프링 메커니즘이 접점을 신속하게 분리하여 진공 차단기 내에 포함된 아크를 생성합니다. 아크가 냉각 및 소멸되어 결함이 있는 회로를 안전하게 격리하고 다운스트림 장비의 손상을 방지합니다. 이는 높은 작동 안정성과 최소한의 유지 관리 필요성을 보장합니다.
 |  |

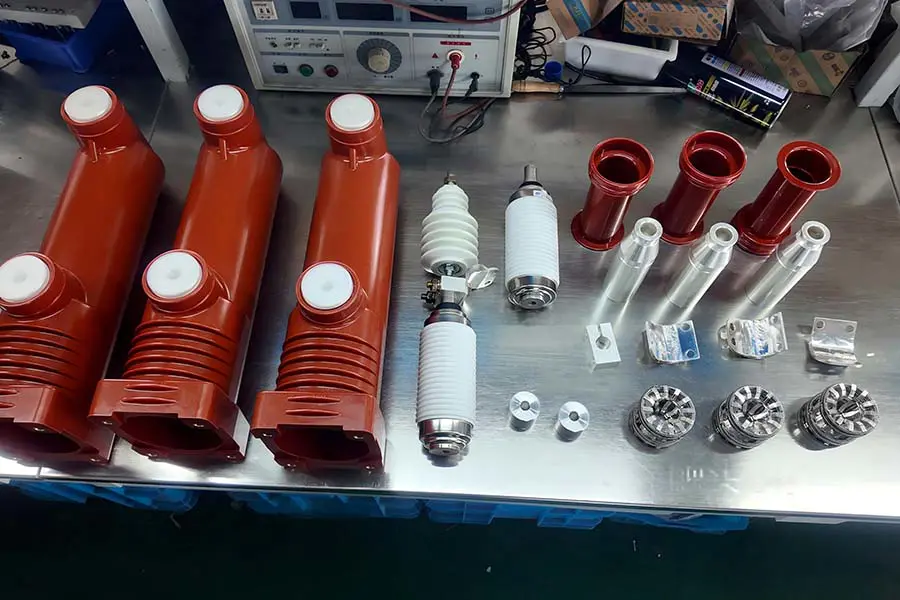

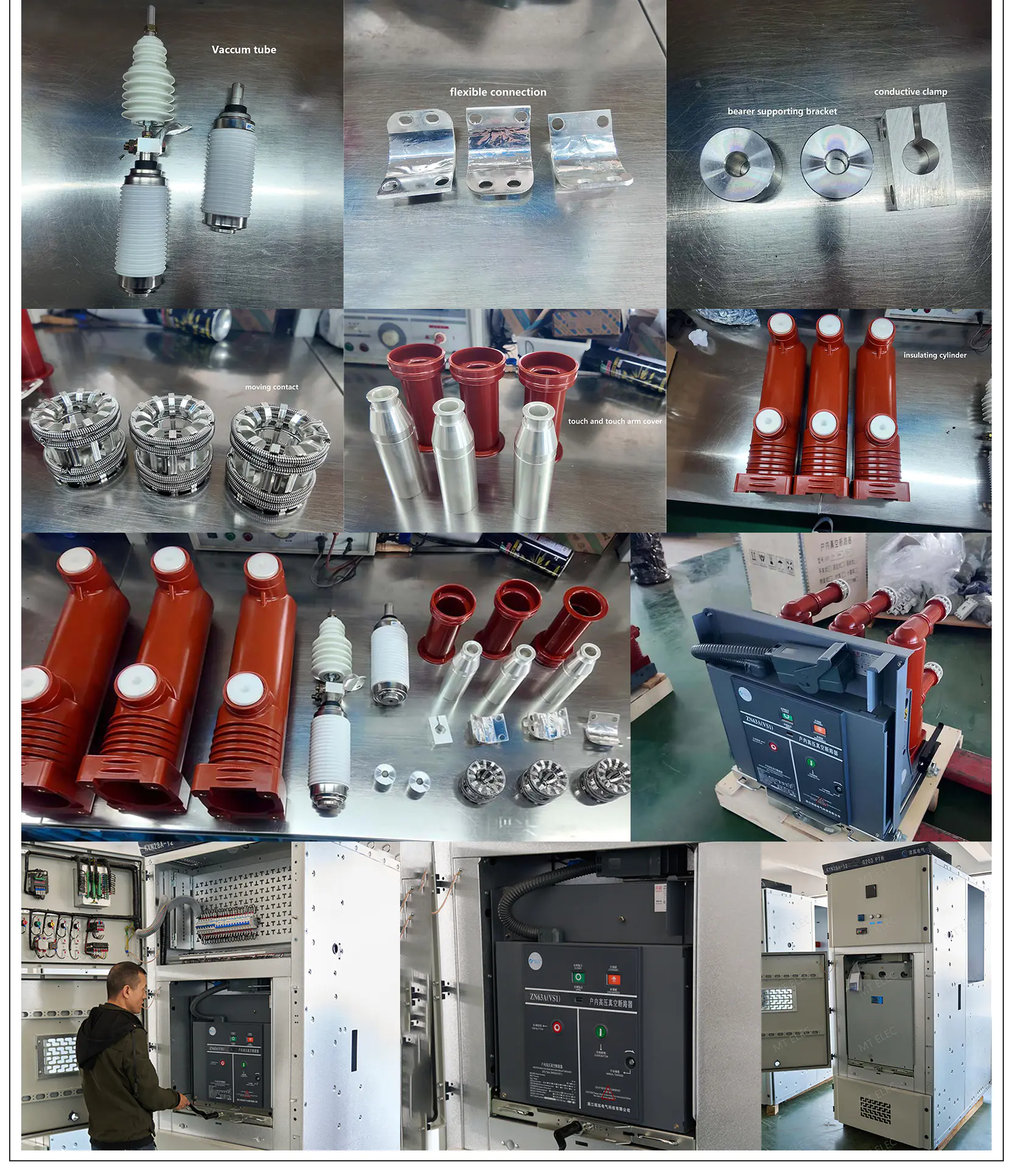

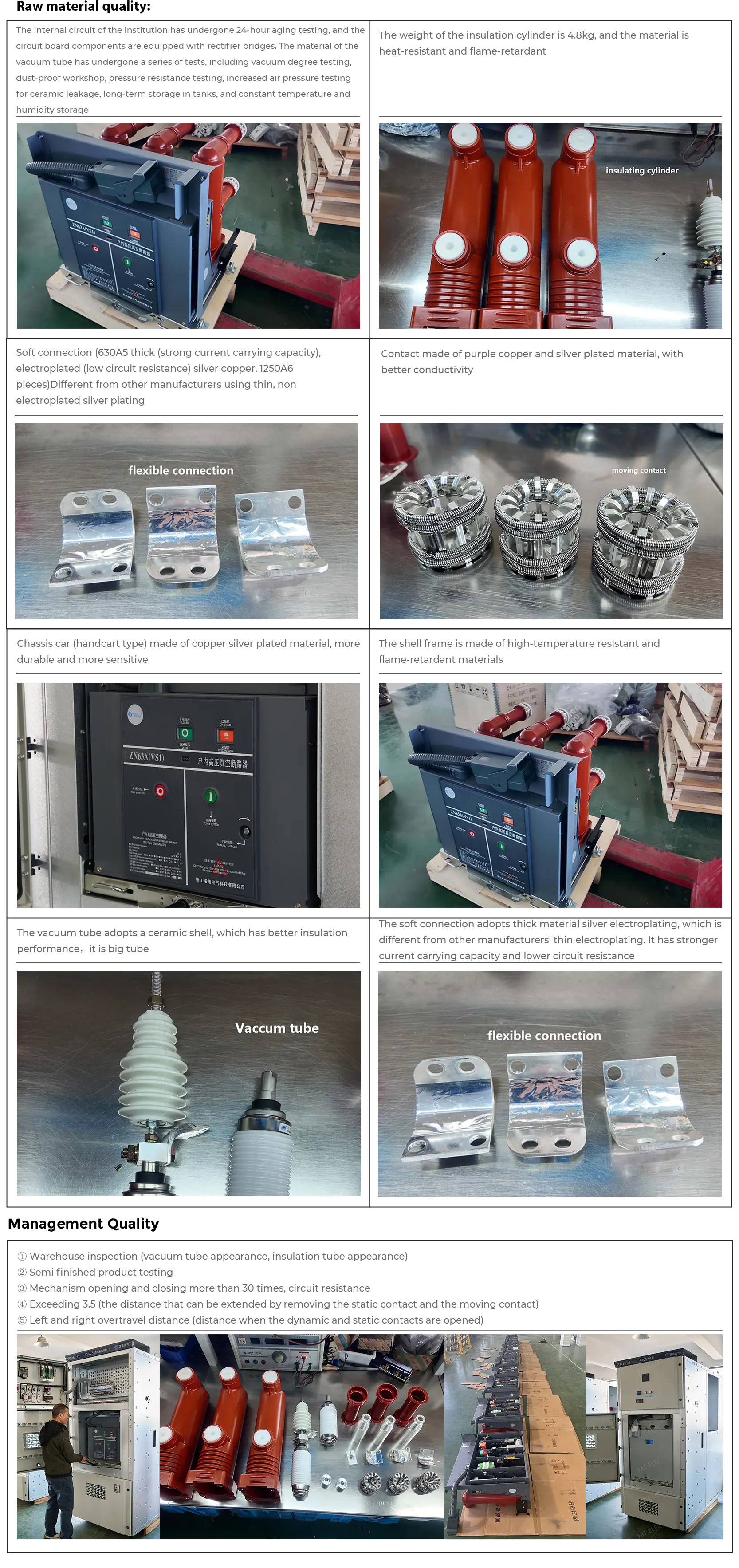

제품 액세서리

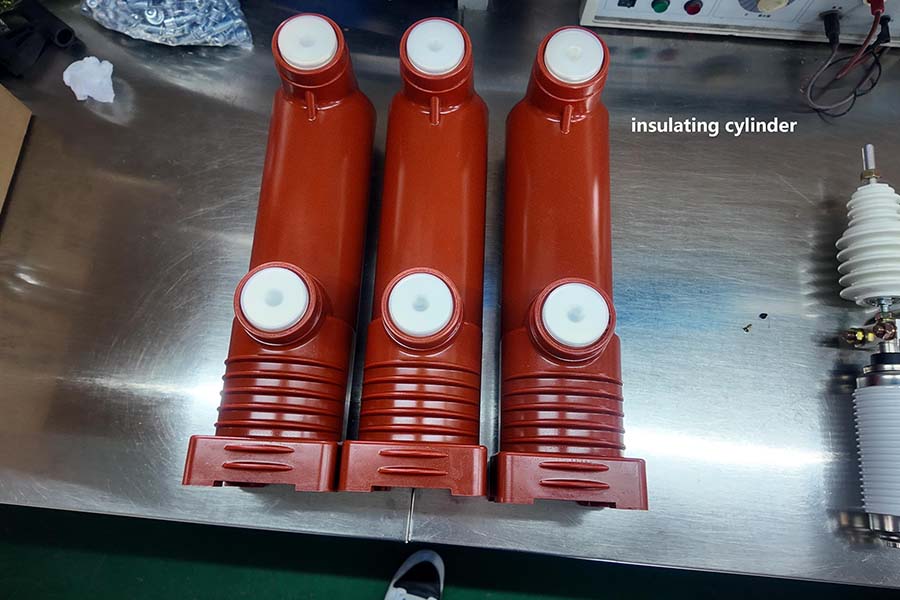

Insulating Cylinder

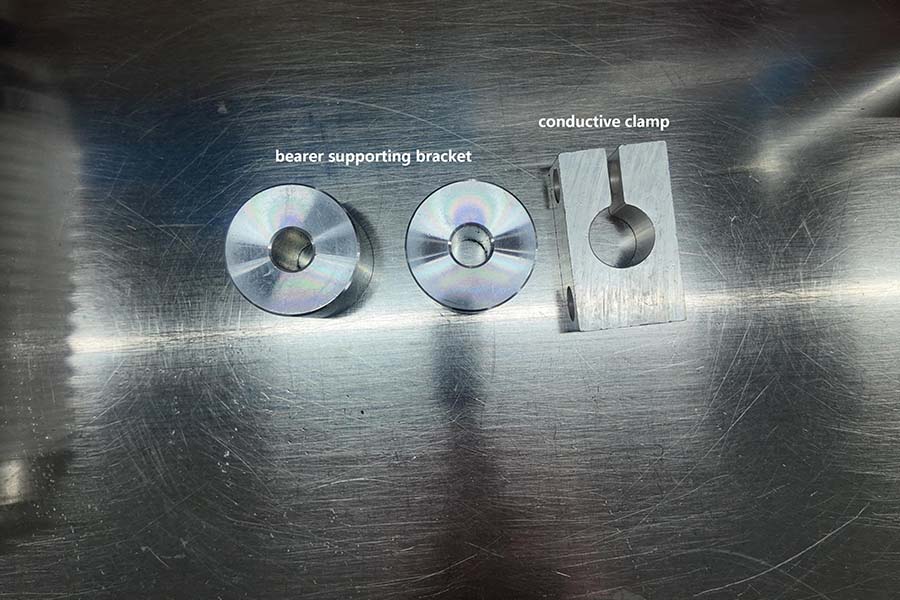

Bearer Supporting Bracket

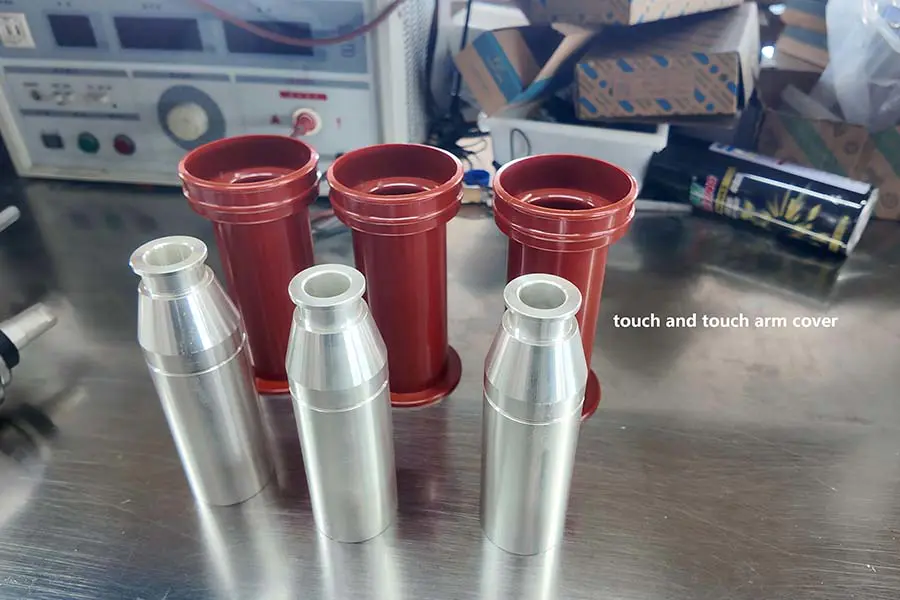

Touch And Touch Arm Cover

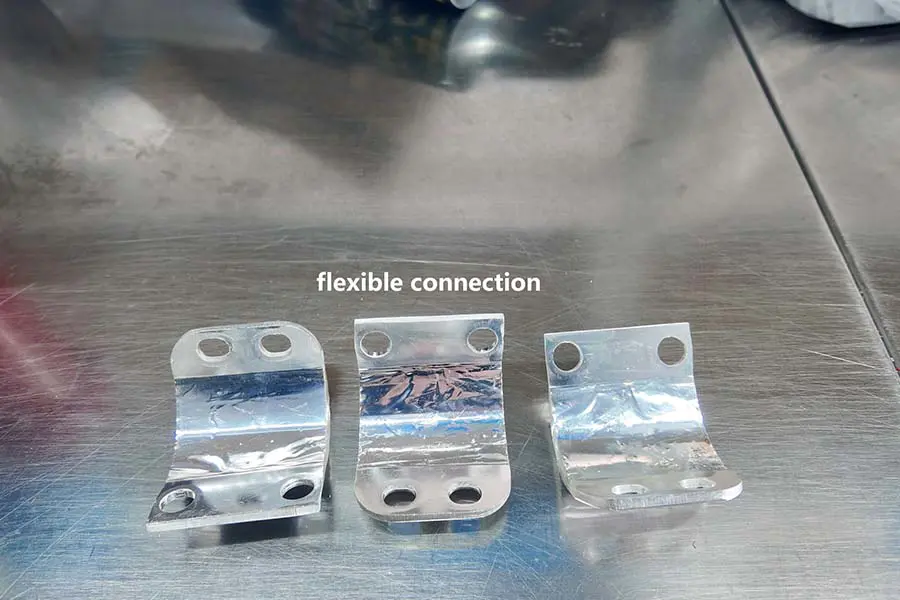

Flexible Connection

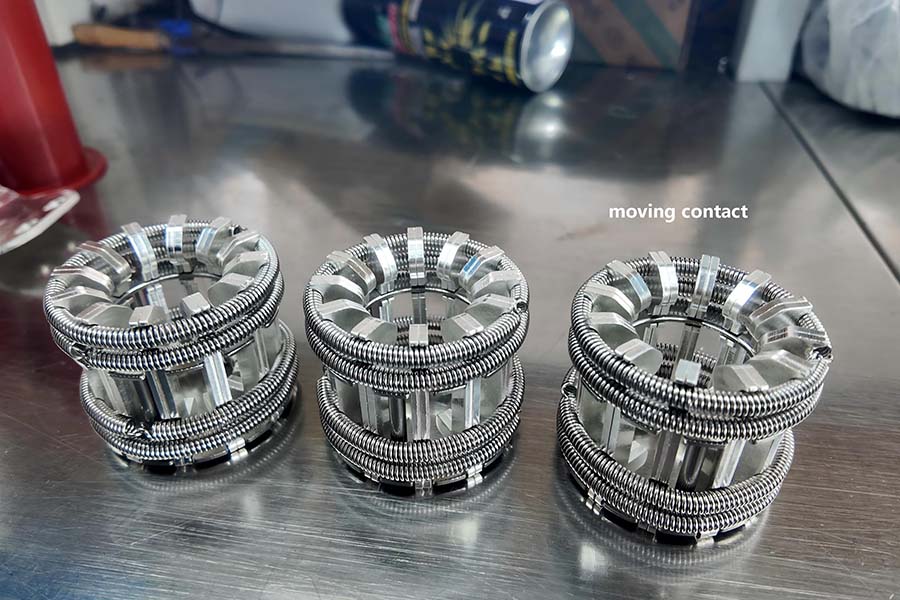

Moving Contact
Main Product
Insulating Cylinder

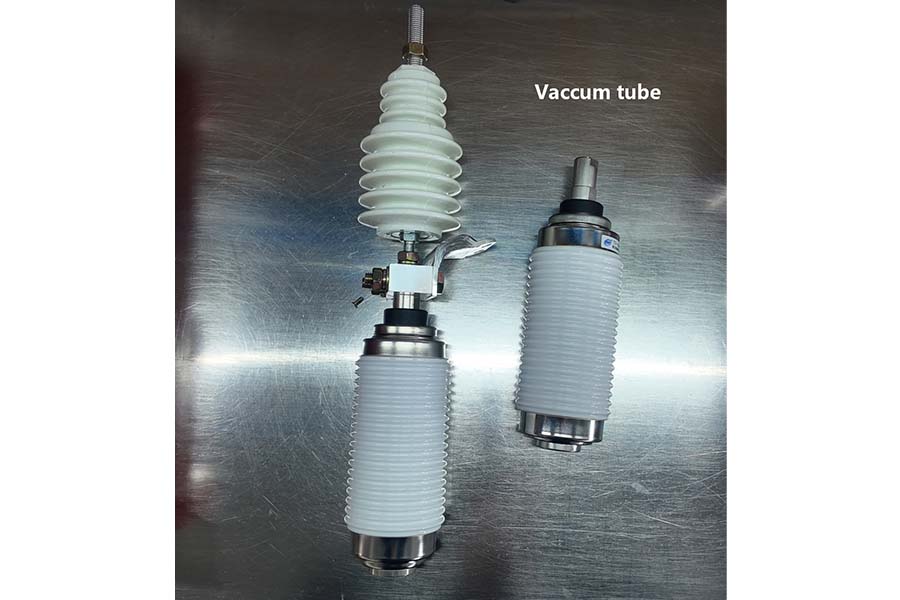

Vaccum Tube

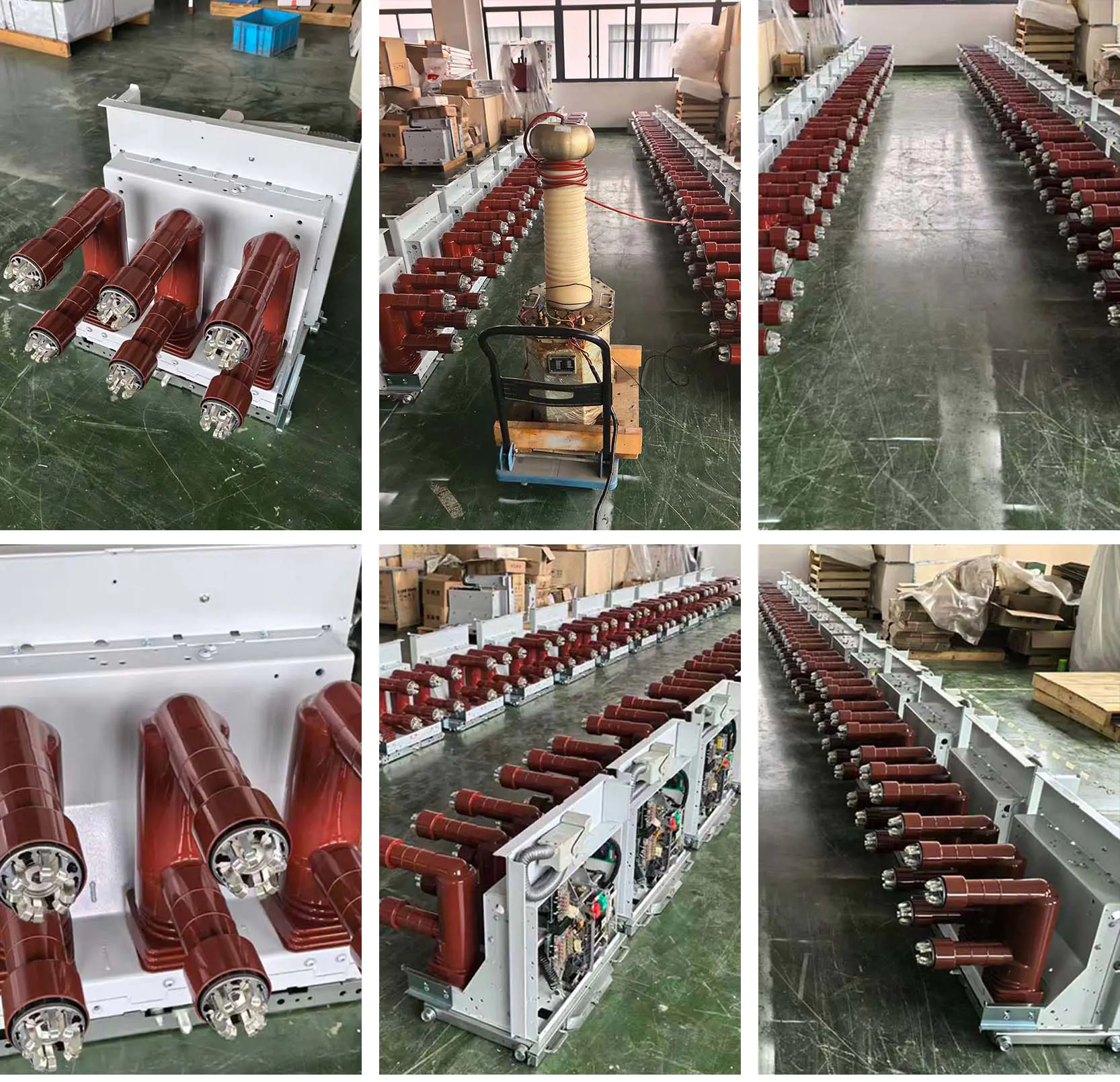

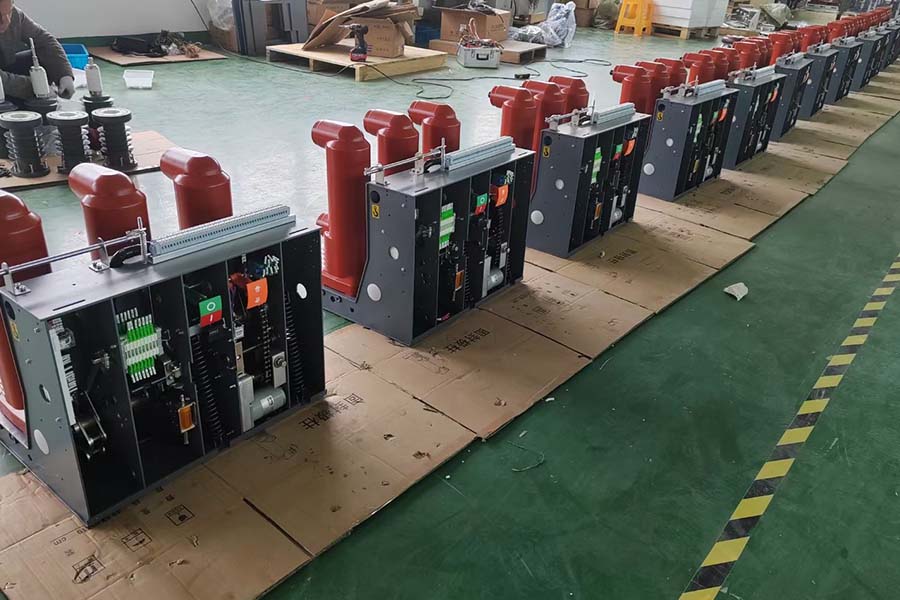

- Withstand Voltage Test

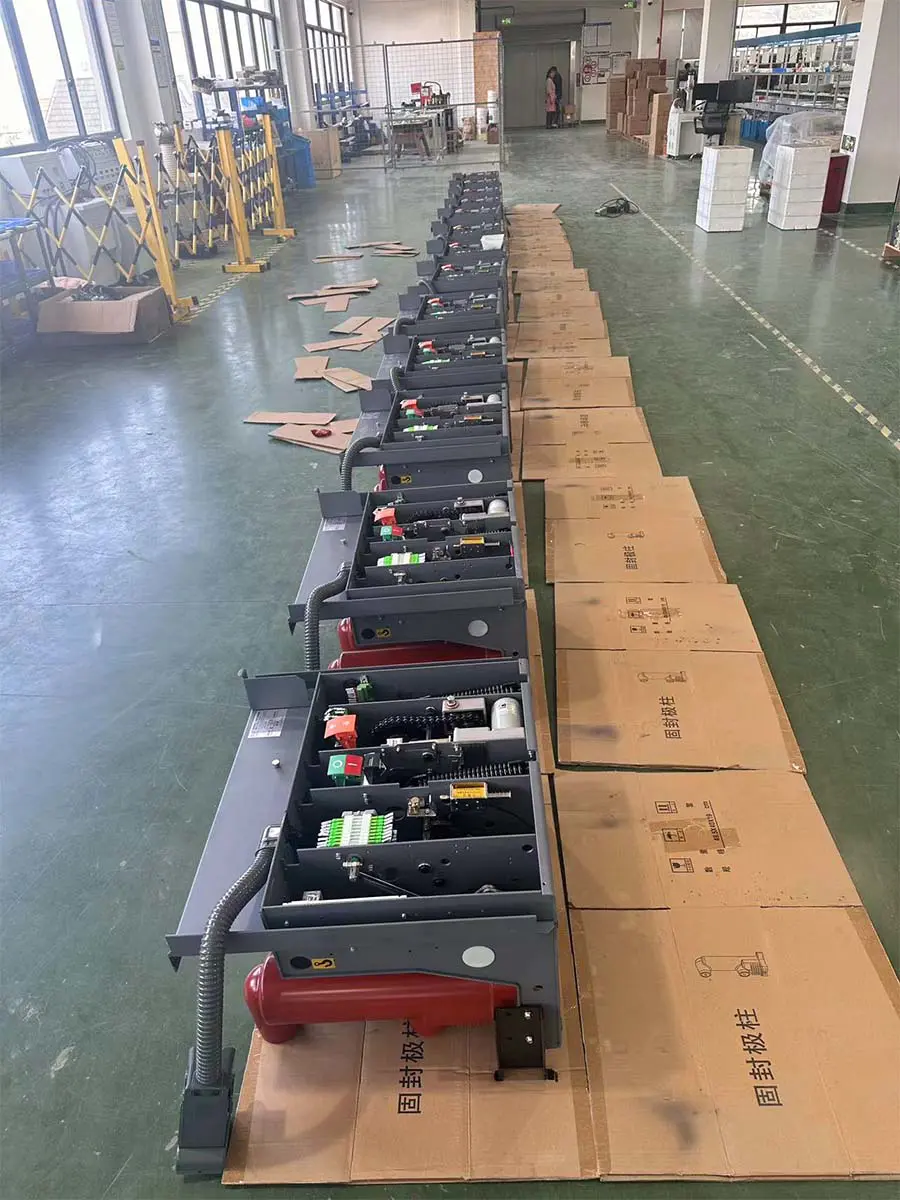

- Product Debugging
- Product Debugging
- Product Debugging
- Product Debugging
- Withstand Voltage Test
- Mechanical Characteristic Testing
- Product Debugging
- Test the opening and closing speed, time, synchron
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

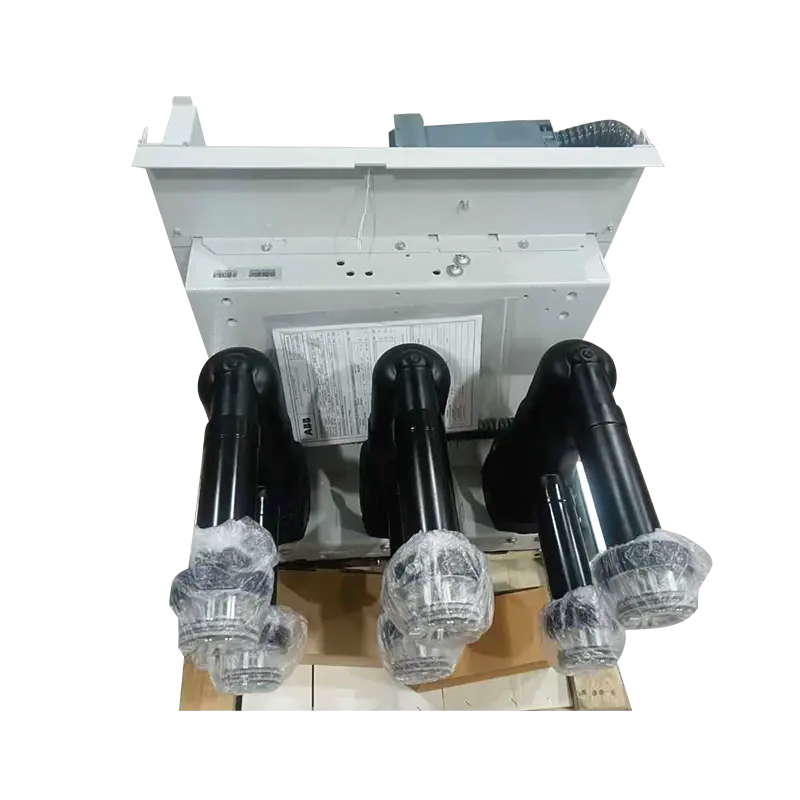

운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며, 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-

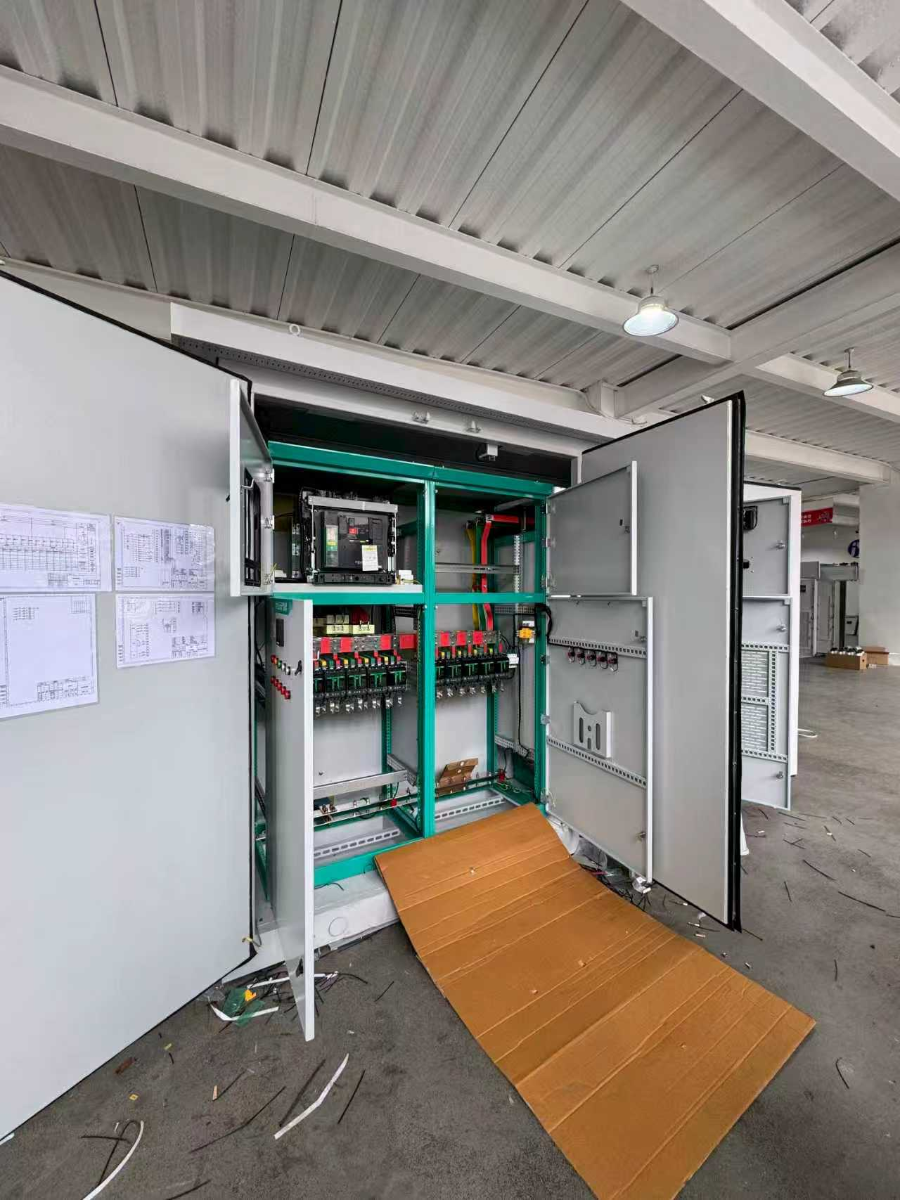

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| 아니요 | 품목 | 단위 | 카운트 값 |
| 1 | 정격 전압 | - | 12 24 35 |
| 2 | 정격 전압 (short-term frequency tolerance 1min) | kV | 42 |
| 3 | 정격 전압 tolerance lightning shocks peak | - | 75 |
| 4 | 정격 주파수 | 헤르츠 | 50 |
| 5 | 정격전류 | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | 정격단락개방회로전류 | 카 | 20/25、31.5、40 |
| 7 | 정격 전압 short tolerance | 카 | 20/25、31.5、40 |
| 8 | 정격 짧은 기간 | s | 4 |
| 9 | 정격전류 peak tolerance | 카 | 50/63、80、100 |
| 10 | 정격 단락 전류 닫기 | 카 | 50/63、80、100 |
| 11 | 2차 회로 주파수 전압 허용 오차 1min) | V | 2000 |
| 12 | 정격 싱글백 커패시터 세트 개방 회로 전류 | A | 630/400(40카 800/400) |
| 13 | 정격 커패시터 설정 폐쇄 전류 | 카 | 12.5(주파수 1000Hz 이하) |
| 14 | 브레이크 브레이크 시간(정격 전압) | ms | ≤50 |
| 15 | 피더 시간(정격 전압) | ms | ≤100 |
| 16 | 기계적 수명 | - | 20000 |
| 17 | 정격전류 open circuit times (life) | 스위칭 | 20000 |
| 18 | 정격단락전류 개방회로 | - | 50(40kA≤30) |
| 19 | 동적 및 정적 접촉으로 마모 두께 허용 | mm | 3 |
| 20 | 정격 작동 전압 공급기 | - | - |
| 21 | 정격 전압 break-brake operations | V | AC110/220 DC110/220 |
| 22 | 저장 모터 정격 전압 | - | - |
| 23 | 저장 모터 전력 등급 | W | 70 |
| 24 | 보관시간 | s | ≤10 |
| 25 | 접촉 개방 거리 | mm | 11 ± 1 |
| 26 | 슈퍼트립 | - | 3.5±0.5 |
| 27 | 종료 연락처 반송 시간 | ms | ≤240(A≤3) |
| 28 | 다양한 성적 단계에서 닫히는 3단계 지점 | - | ≤2 |
| 29 | 평균 게이트 속도(접점 분리-6mm) | 밀리미터/초 | 0.9~1.2 |
| 30 | 평균 닫힘 속도(6mm 접점 닫힘) | 밀리미터/초 | 0.5~0.8 |
| 31 | 주요 전기 회로 저항 | μΩ | ≤50(630a), ≤45(1250A) ≤35(1600-2000A)、≤250(2400) |
| 32 | 접촉기 피더 접촉 압력 | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA) |
| 33 | 정격 작동 순서 | - | 포인트 - 0.3초 - 및 포인트 180년대 - 및 - |
