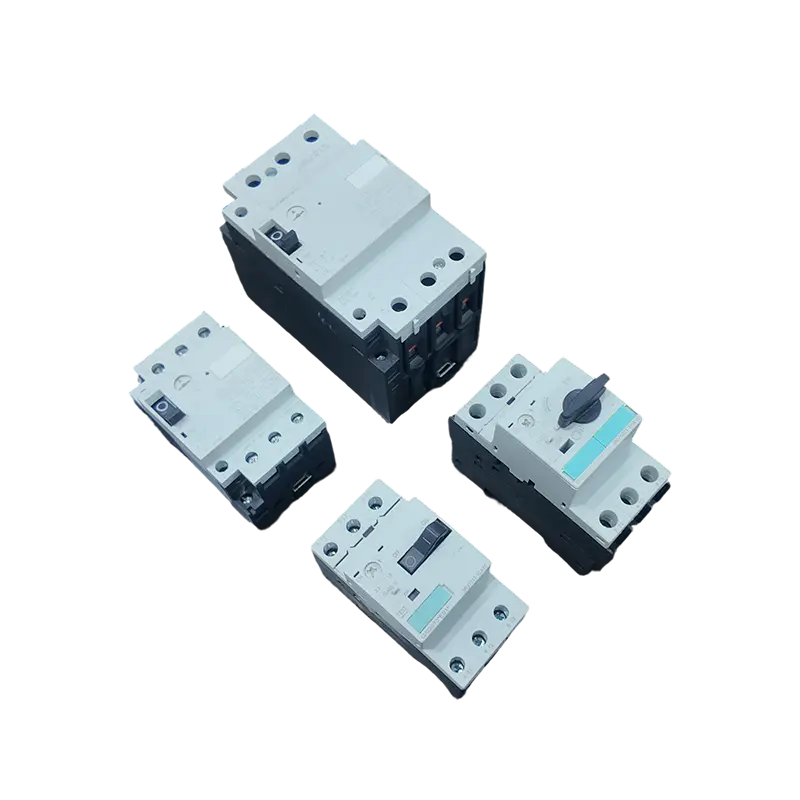

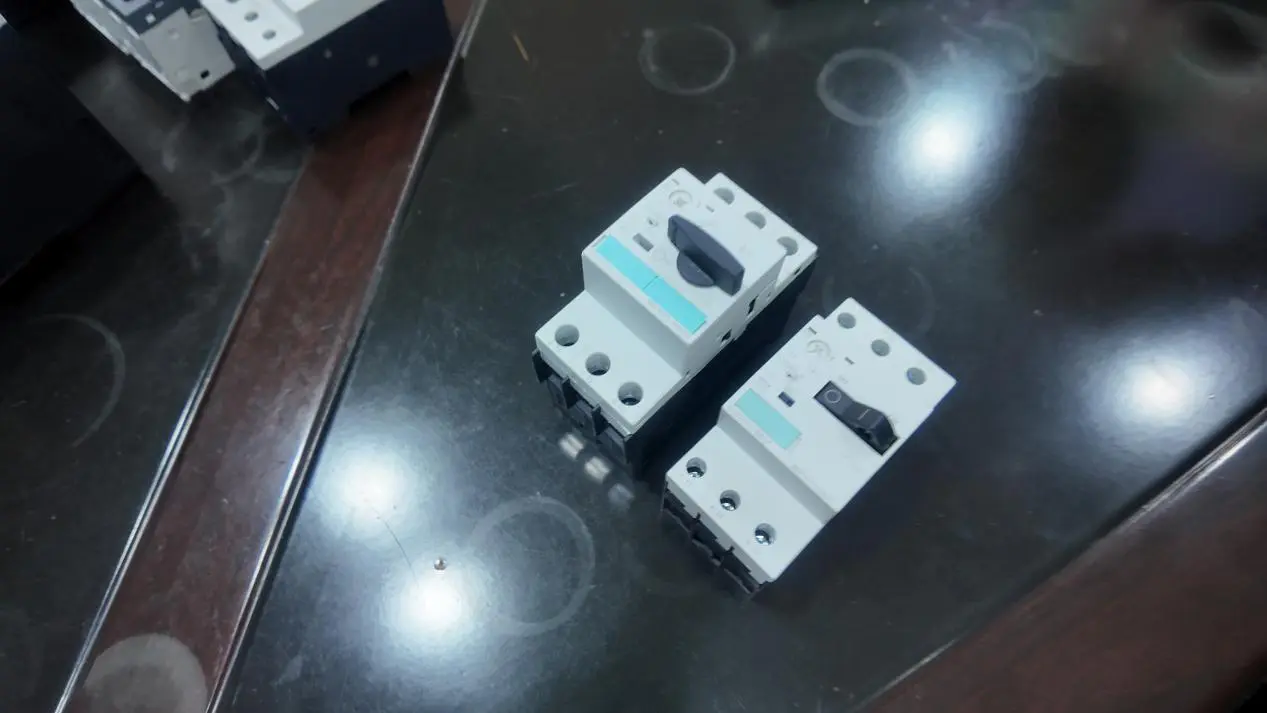

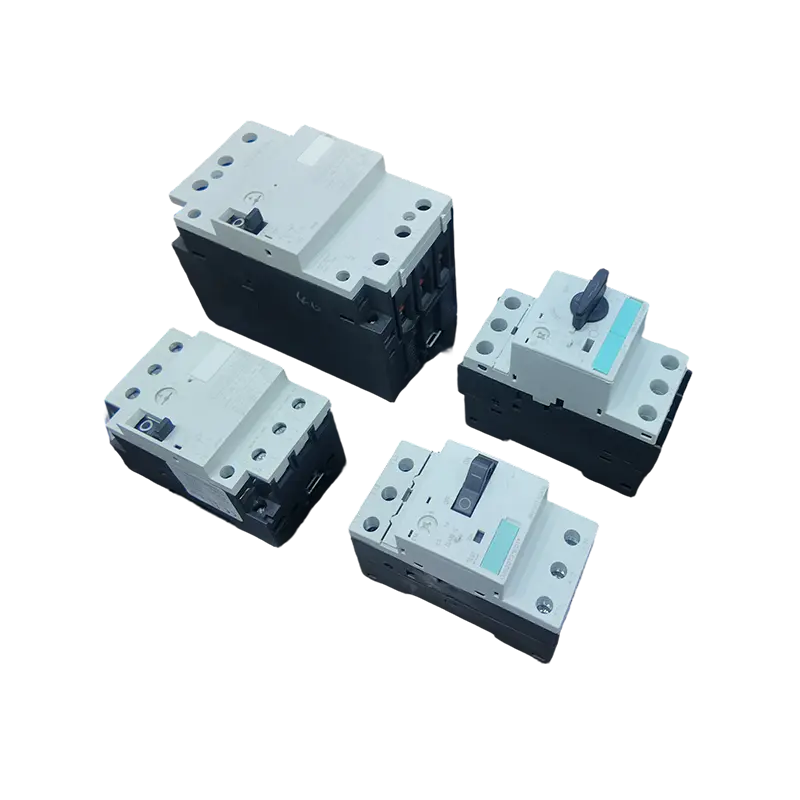

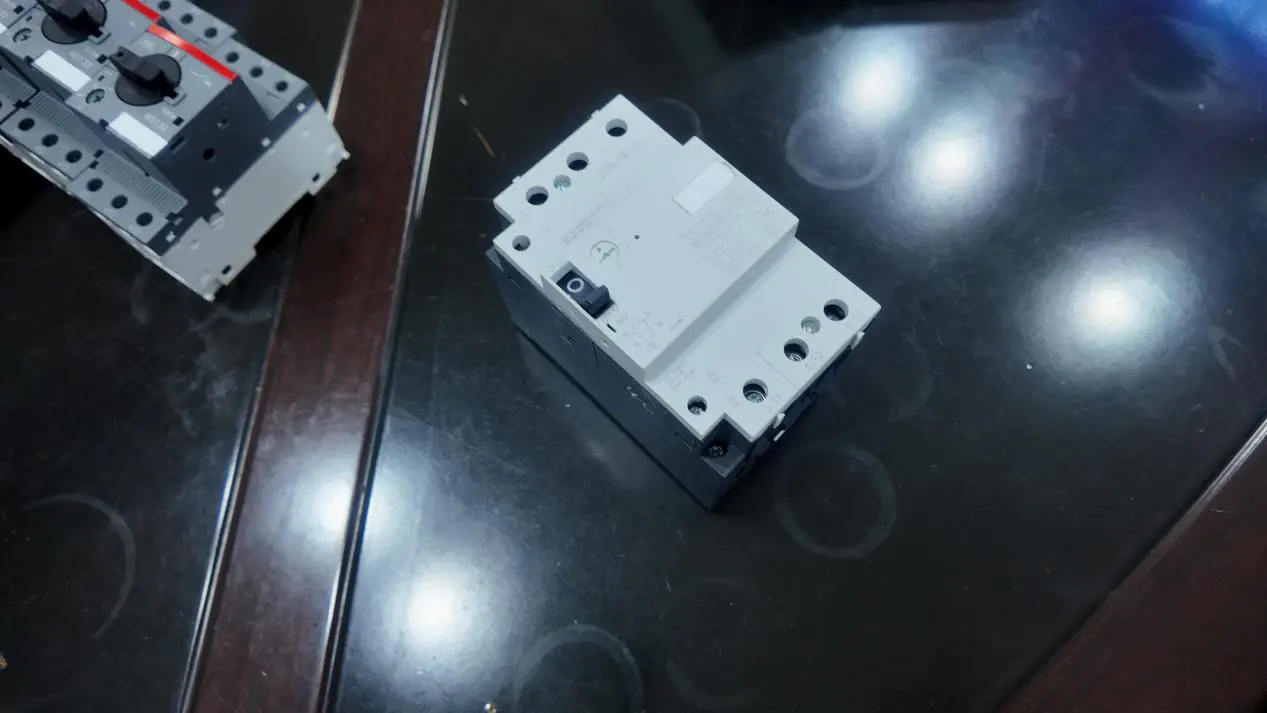

모터 회로 차단기에는 과부하 및 단락 보호 기능이 있습니다. 과부하는 바이메탈 스트립을 가열 및 구부리고, 상단 트립 메커니즘을 트립하고, 라인 보호를 실현함으로써 달성됩니다. 열 자기 성형 케이스 회로 차단기와 비교하여 정확도가 높고 전류가 적으며 보호 기능이 더 정확합니다. 실용적인 모터 보호. 코일을 통해 로렌츠 자력이 발생하여 단락 보호가 이루어지며, 철심은 자력에 의해 구동되어 트립 메커니즘을 작동시켜 회로 차단기를 개방하고 회로를 분리하며 모터를 보호합니다. 일반적으로 모터 시동 중 고전류 보호에 사용됩니다.
제품 액세서리
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories

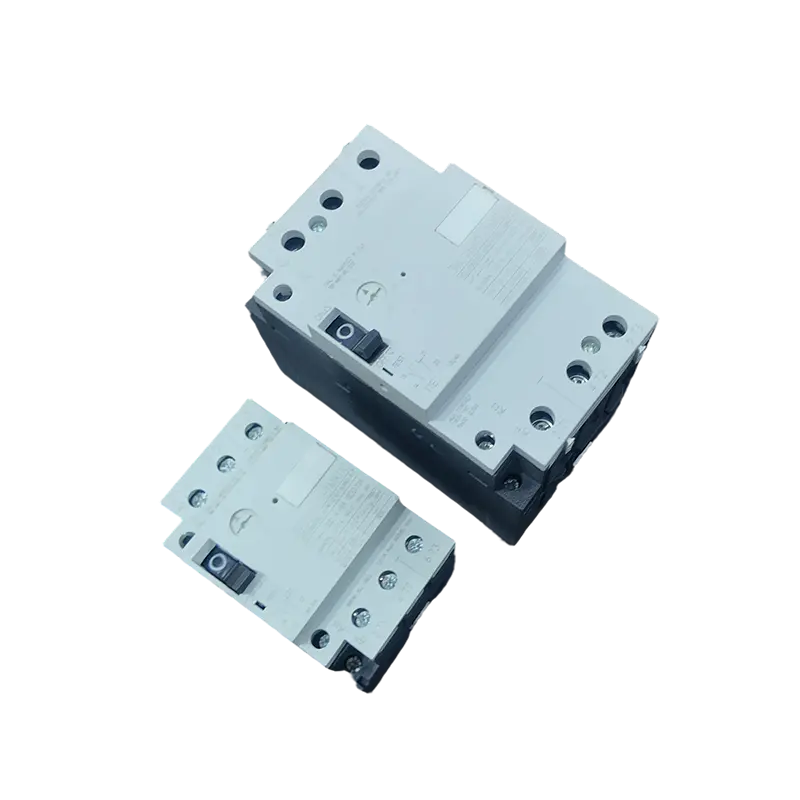

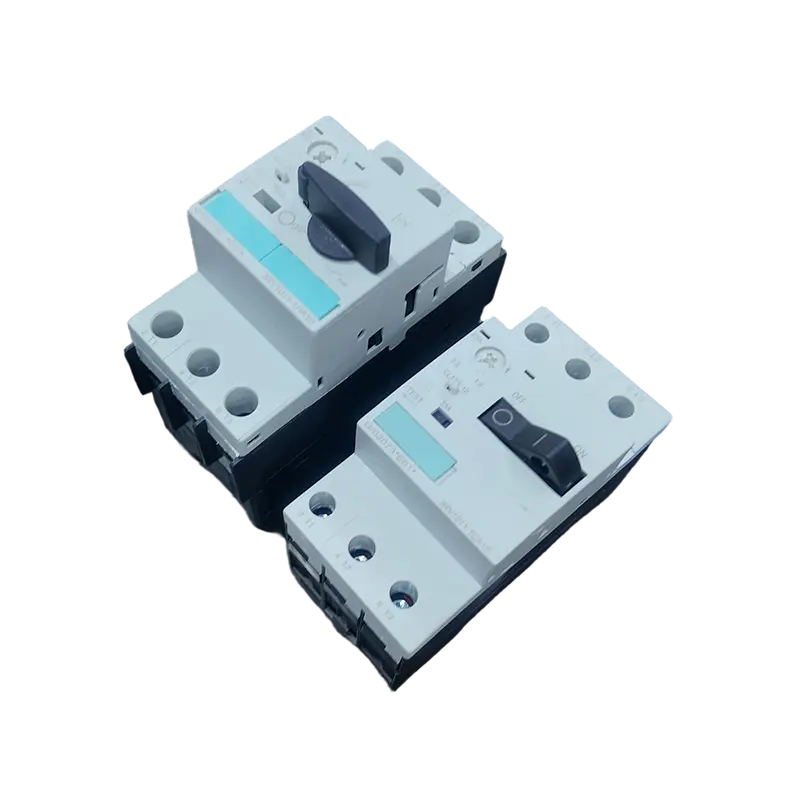

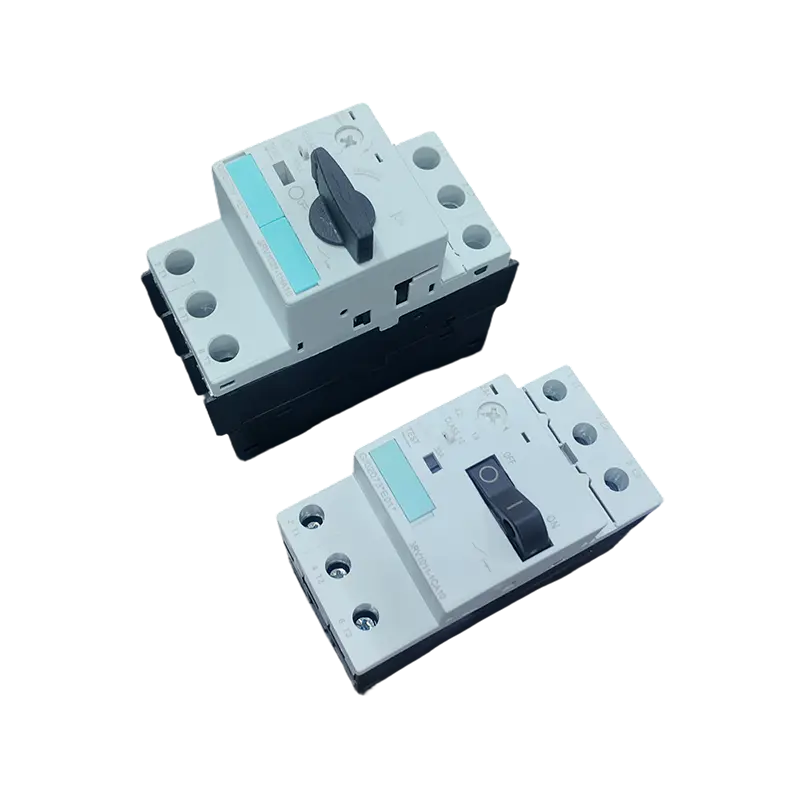

| 1. 버튼 스타일과 손잡이 스타일이 있습니다. | |
 | |
| 2. 은접점과 보라색 구리로 만든 구리 조각이 있으며 각각 디버깅되어 안정적인 품질을 제공합니다. | |
 | |
| 3. 우리는 보조 및 저전압 구성 요소를 포함하여 다양한 스타일의 조립용 액세서리를 보유하고 있습니다. | |
| | |
-
Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-
Temperature rise test
운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며, 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | 제품 모델 | 현재 범위 | 삼상 모터 |
| GV2-ME01C | 0.1~0.16A | - | |
| GV2-ME02C | 0.16~0.25A | - | |
| GV2-ME03C | 0.25~0.4A | - | |
| GV2-ME04C | 0.4~0.63A | - | |
| GV2-ME05C | 0.63–1A | - | |
| GV2-ME06C | 1~1.6A | 0.37KW | |
| GV2-ME07C | 1.6~2.5A | 0.75KW | |
| GV2-ME08C | 2.5~4A | 1.5KW | |
| GV2-ME10C | 4~6.3A | 2.2KW | |
| GV2-ME14C | 6~10A | 4KW | |
| GV2-ME16C | 9~14A | 5.5KW | |
| GV2-ME20C | 13~18A | 7.5KW | |
| GV2-ME21C | 17~23A | 11KW | |
| GV2-ME22C | 20~25A | 11KW | |
| GV2-ME32C | 24~32A | 15KW |
| 모델 | 현재 범위 | 트립 전류 | 지원 첨부파일 |
| GV2-ME01C | 0.1A~0.16A | 1.5A | 측면 장착 접촉: GV-AE1 |
| GV2-ME02C | 0.16A~0.25A | 2.4A | |
| GV2-ME03C | 0.25A~0.4A | 5A | |
| GV2-ME04C | 0.4A~0.63A | 8A | |
| GV2-ME05C | 0.63A~1A | 13A | |
| GV2-ME06C | 1A~1.6A | 22.5A | |
| GV2-ME07C | 1.6A~2.5A | 33.5A | |
| GV2-ME08C | 2.5A~4A | 51A | |
| GV2-ME10C | 4A~6.3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |
열 자기 보호 기능이 있는 GV2ME 모터 회로 차단기
| 50/60Hz,AC-3급 삼상 모터의 표준 정격 출력 | 핫 릴리스 설정 범위(A) |
자기 트리핑 전류 ID ±20%(A) | 케이싱이 있는 전류(A) | 모델 | 체중(kg) | |||
| 230V(kW) | 400V(kW) | 415V(kW) | 440V(kW) | |||||
| - | - | - | - | 0.1…0.16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0.16…0.25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0.25…0.40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0.40…0.63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0.63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6…2.5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
