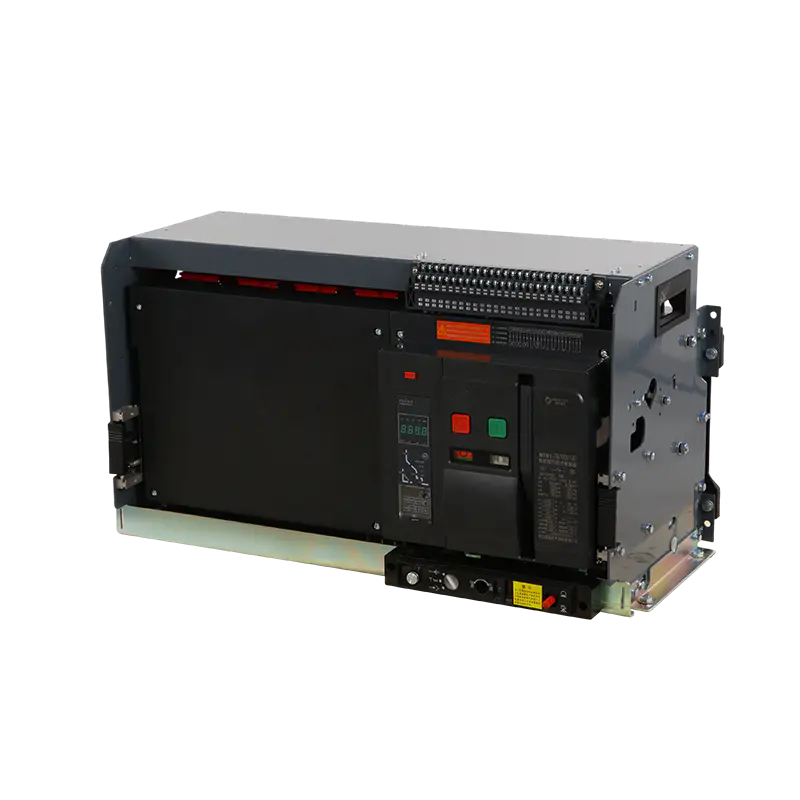

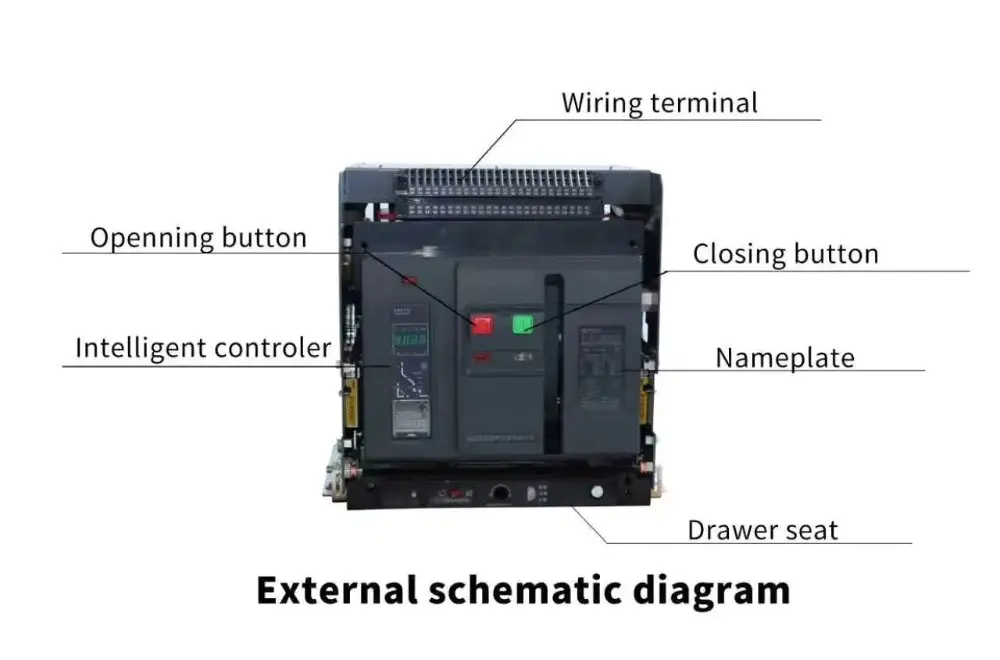

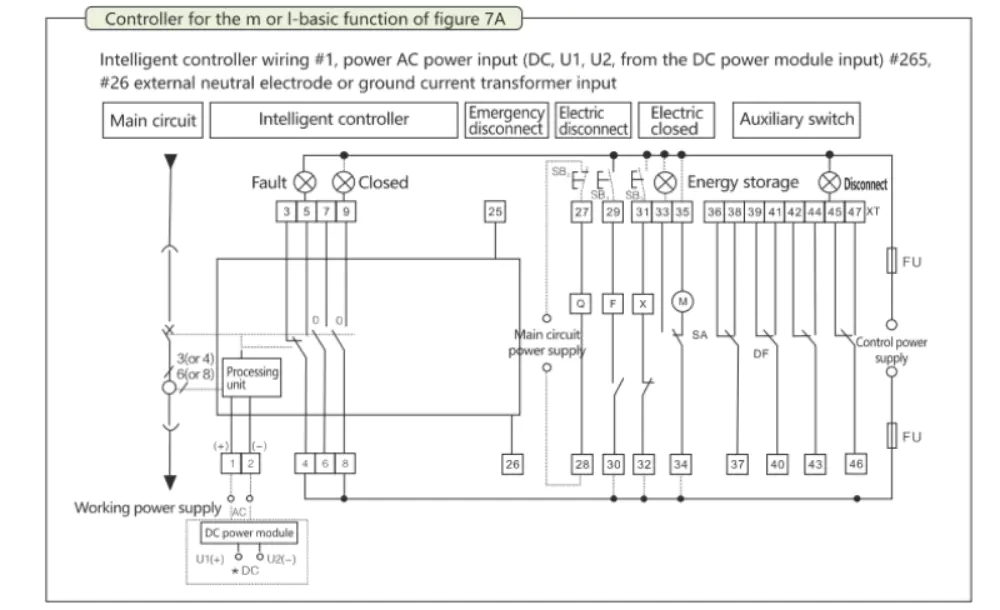

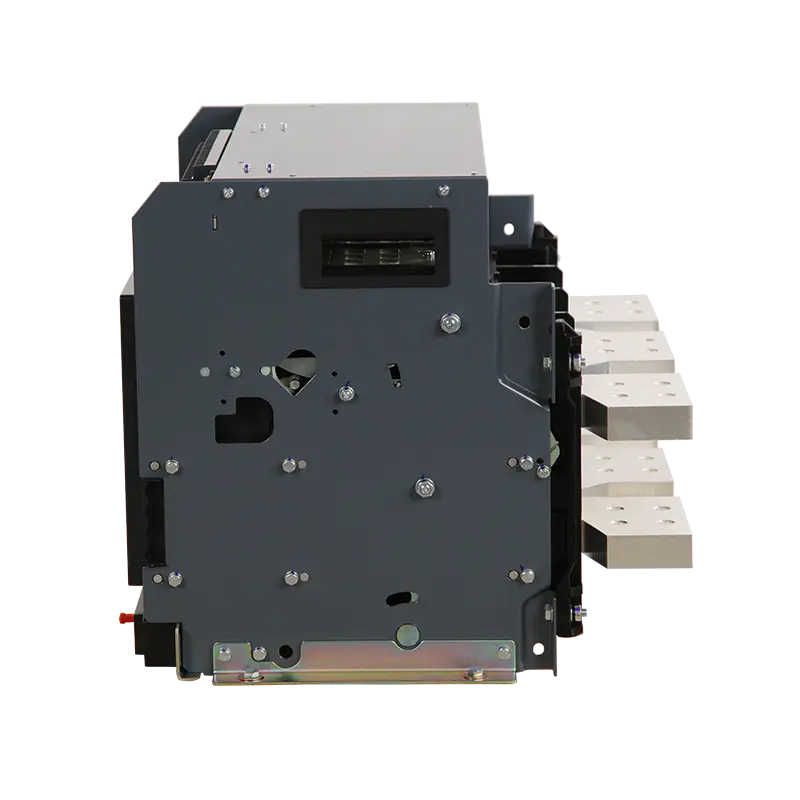

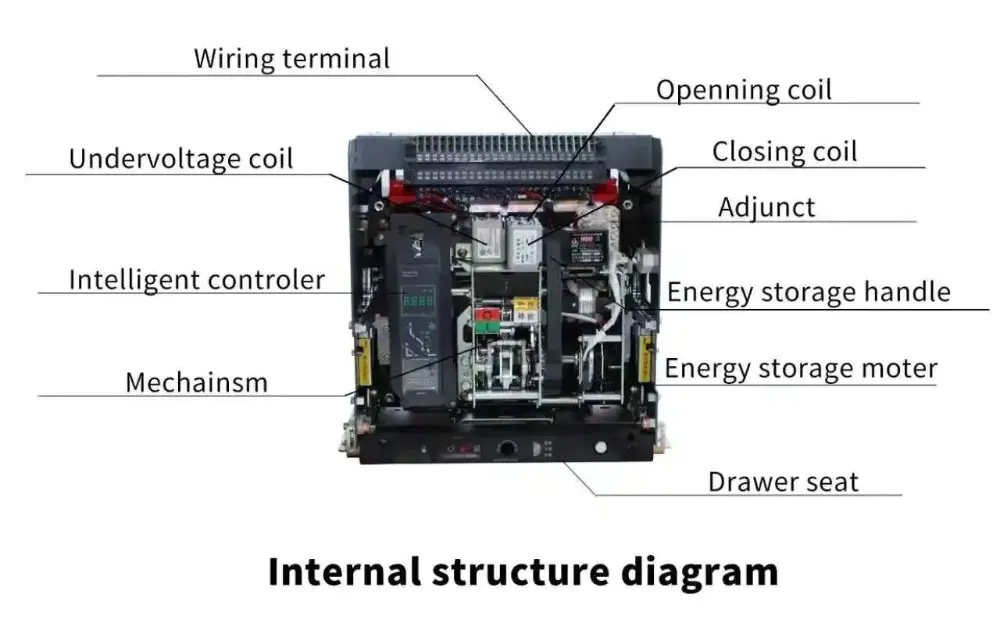

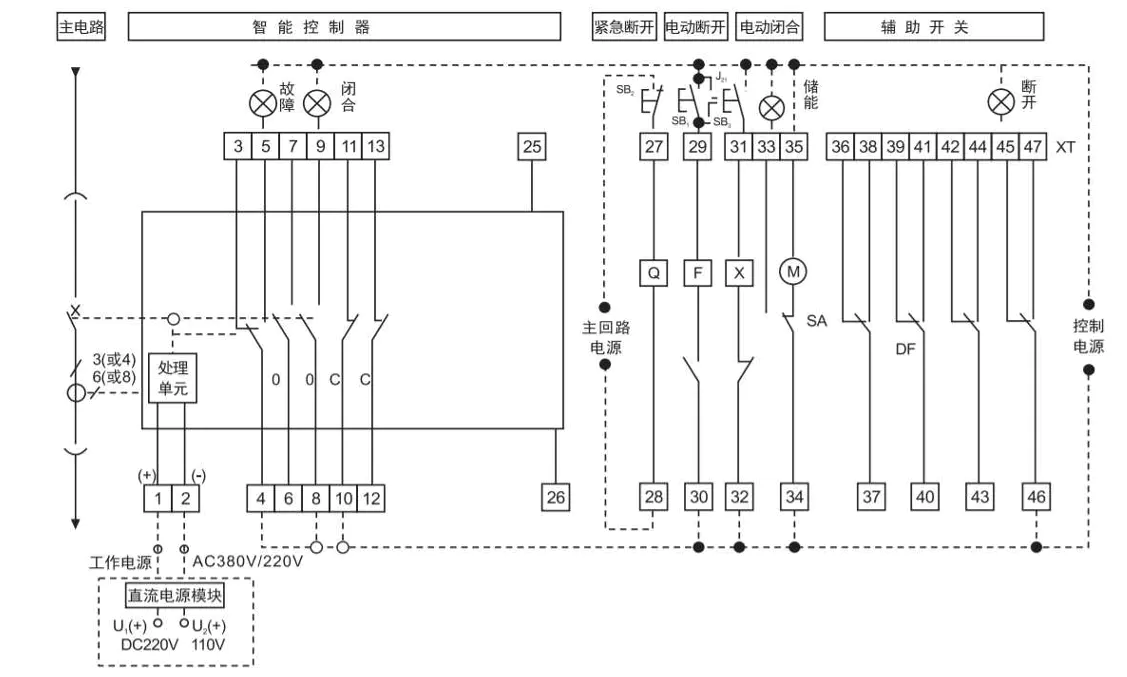

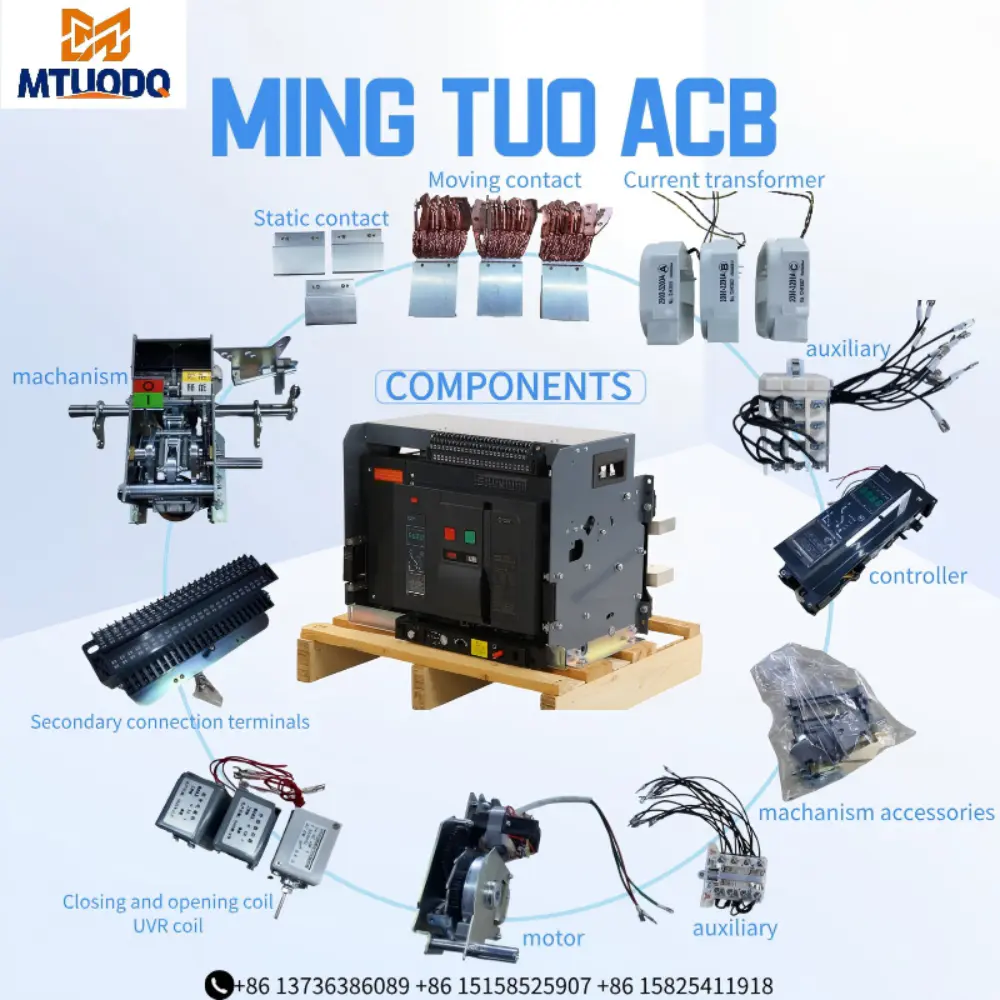

제품이 닫혀 있고 전원이 켜진 상태에서 회로에 과부하, 단락, 저전압 또는 위상 손실이 있는 경우 ACB의 변류기가 전류 신호를 감지하여 컨트롤러로 전송됩니다. 그런 다음 컨트롤러는 메커니즘에 트립 명령을 보내 동적 및 정적 접점이 분리 및 연결 해제되고 제품이 열려 백엔드 부하를 보호하는 기능을 달성합니다.
이중 전원 공급 장치는 두 개의 전원 공급 라인 사이를 전환하여 기계적 및 전기적 연동을 실현합니다. 주전원을 사용할 수 있는 경우 주전원의 회로 차단기는 닫혀 있지만 발전은 닫힐 수 없습니다. 주전원이 차단되면 발전기가 전력을 생산하고, 발전선의 차단기는 닫히나 주전원은 닫힐 수 없습니다. 두 개의 전원 중 하나만 닫을 수 있습니다.
 |  |
-

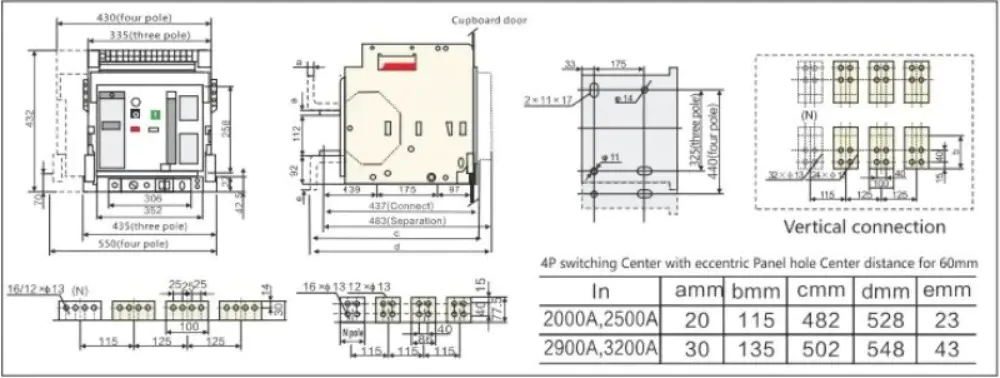

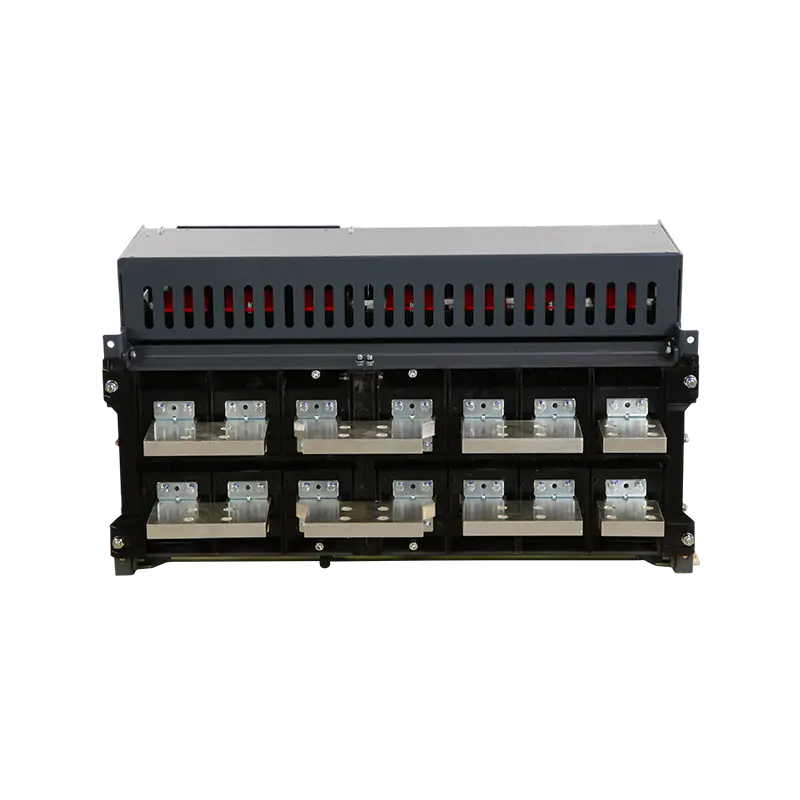

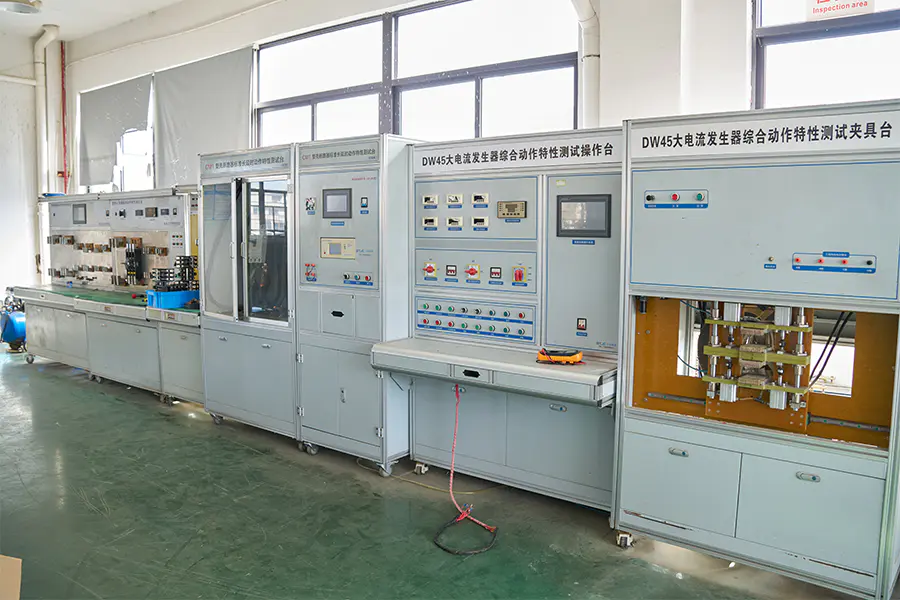

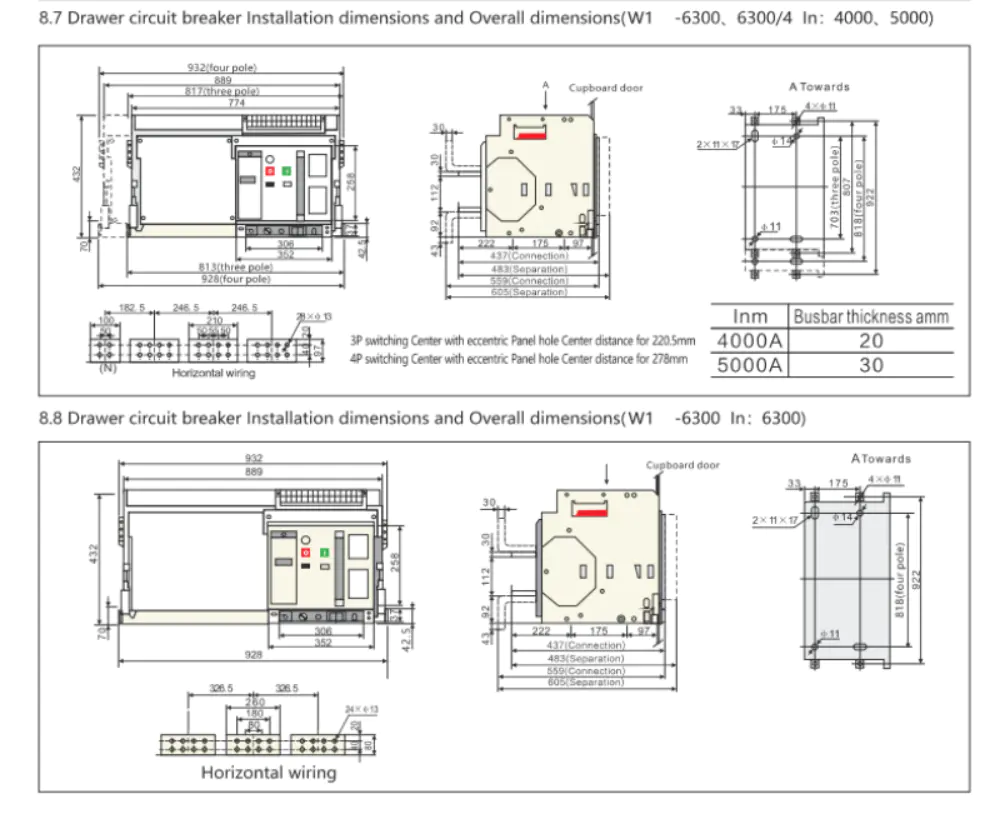

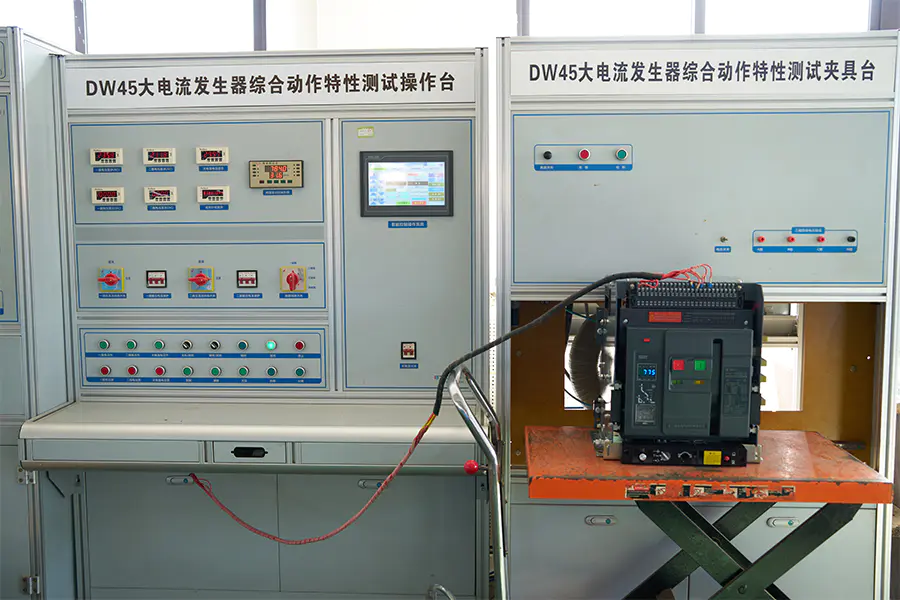

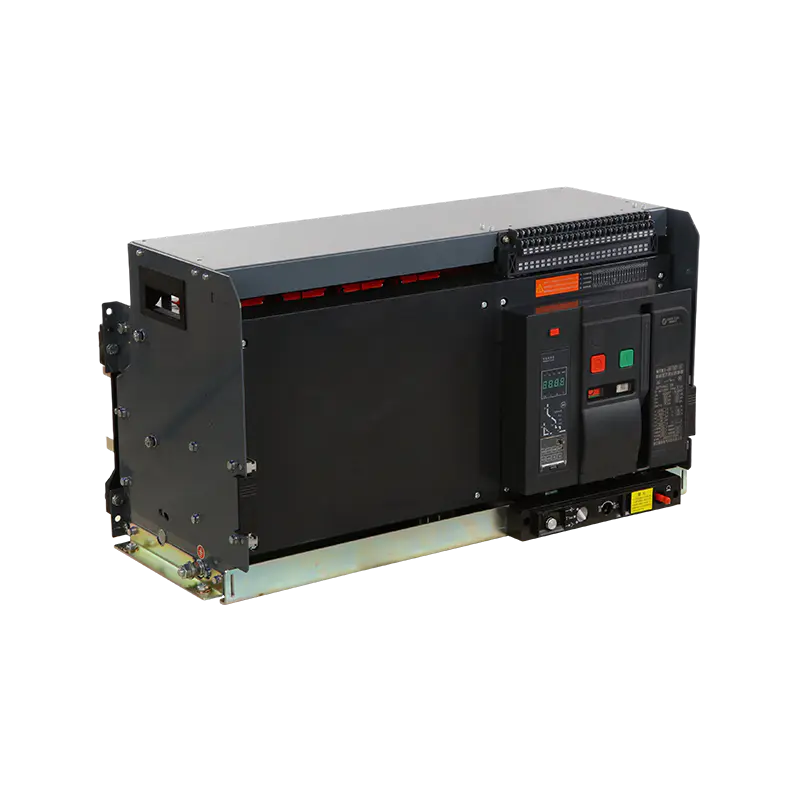

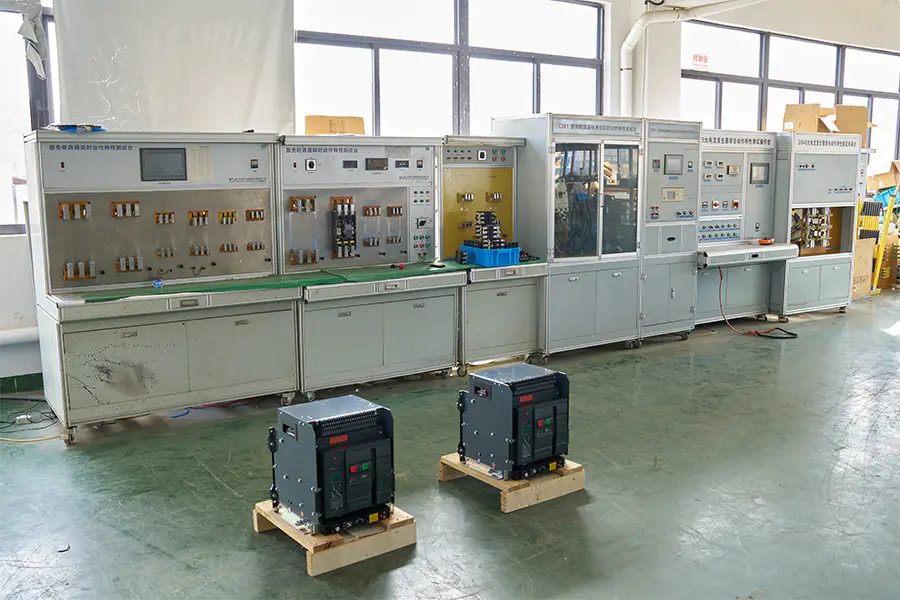

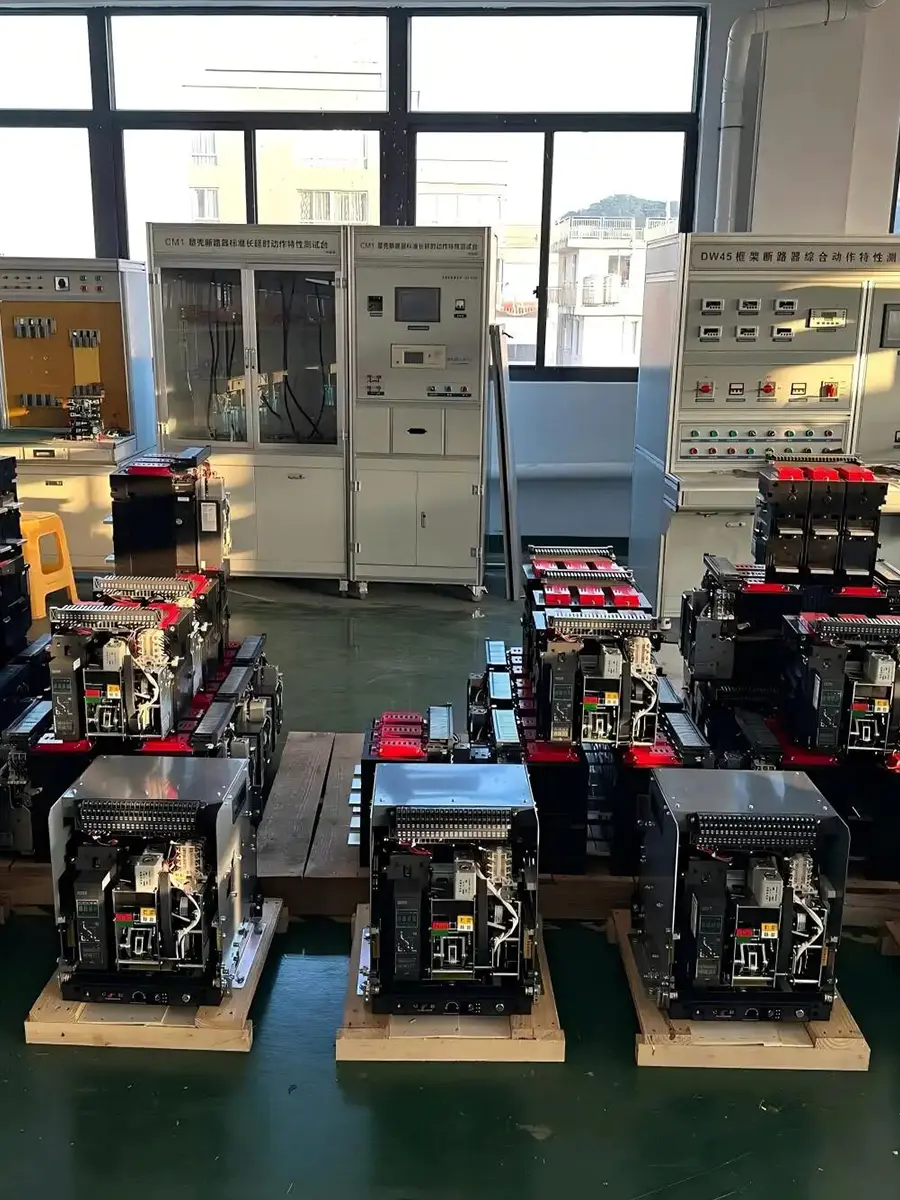

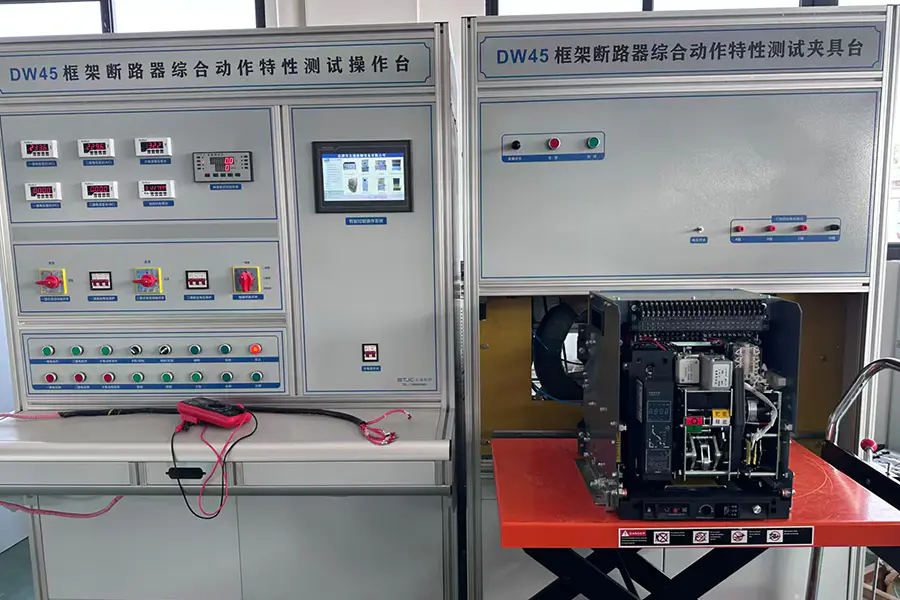

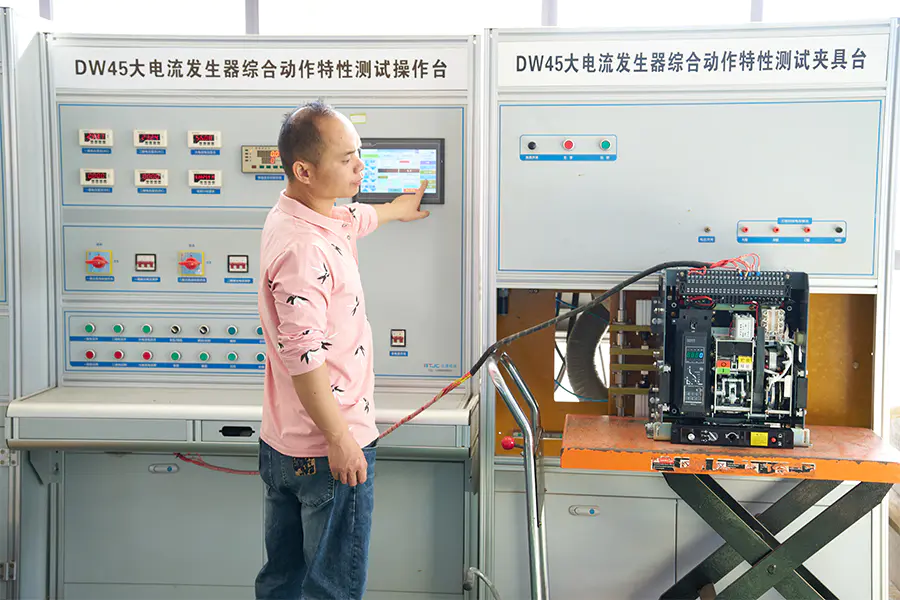

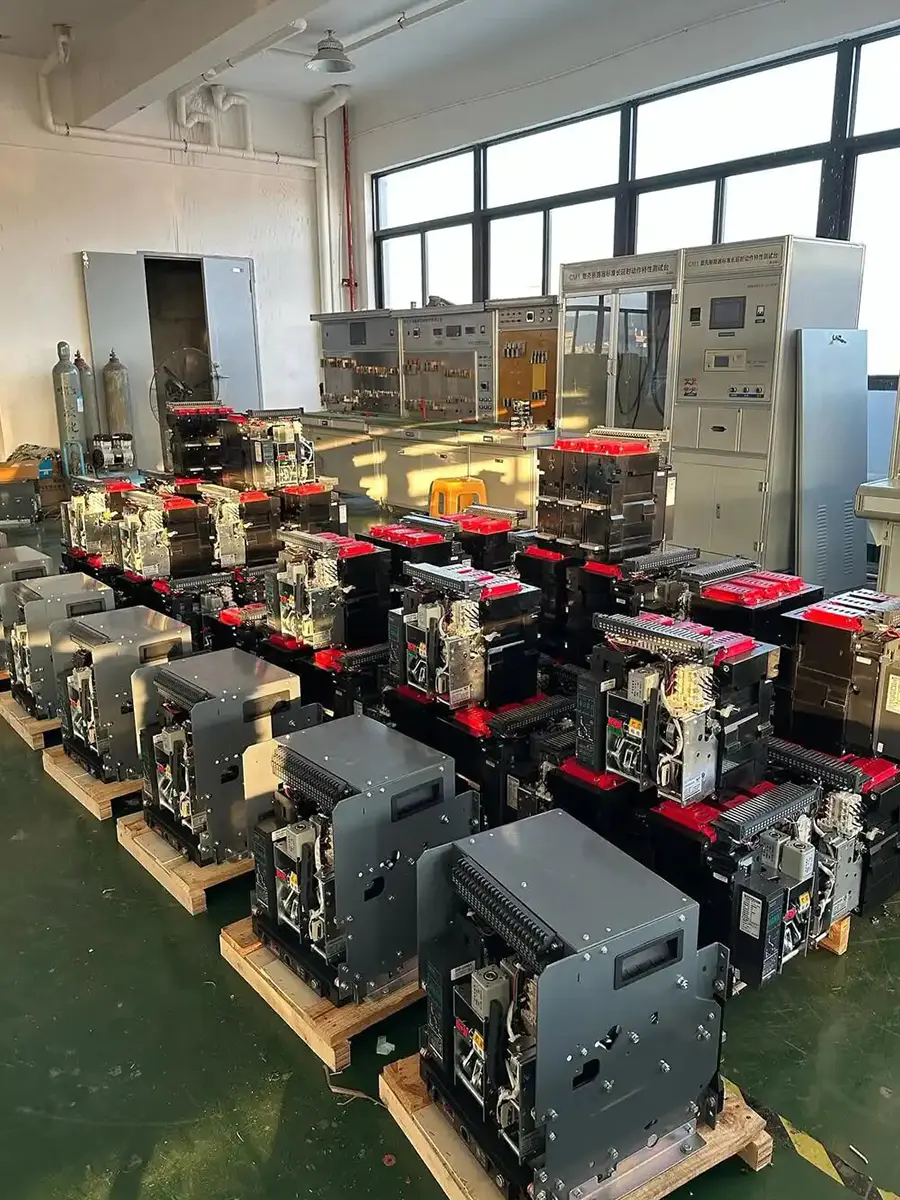

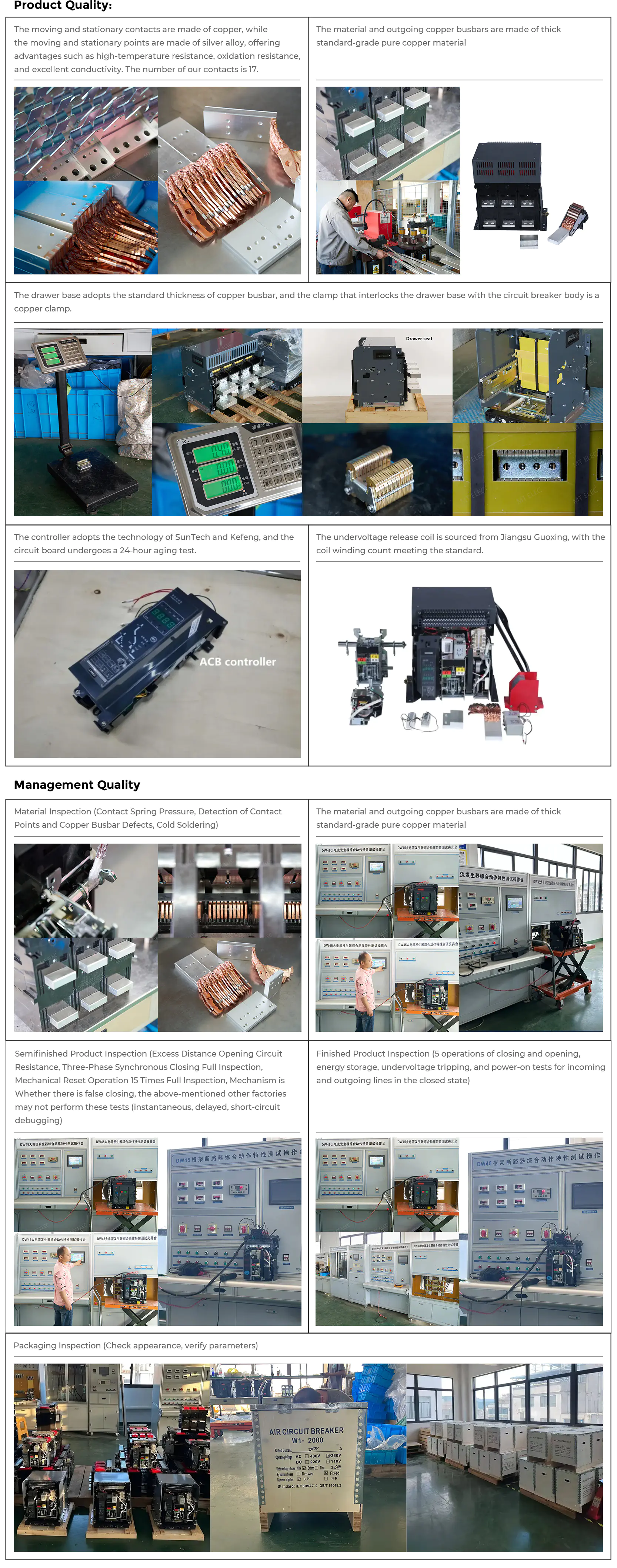

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

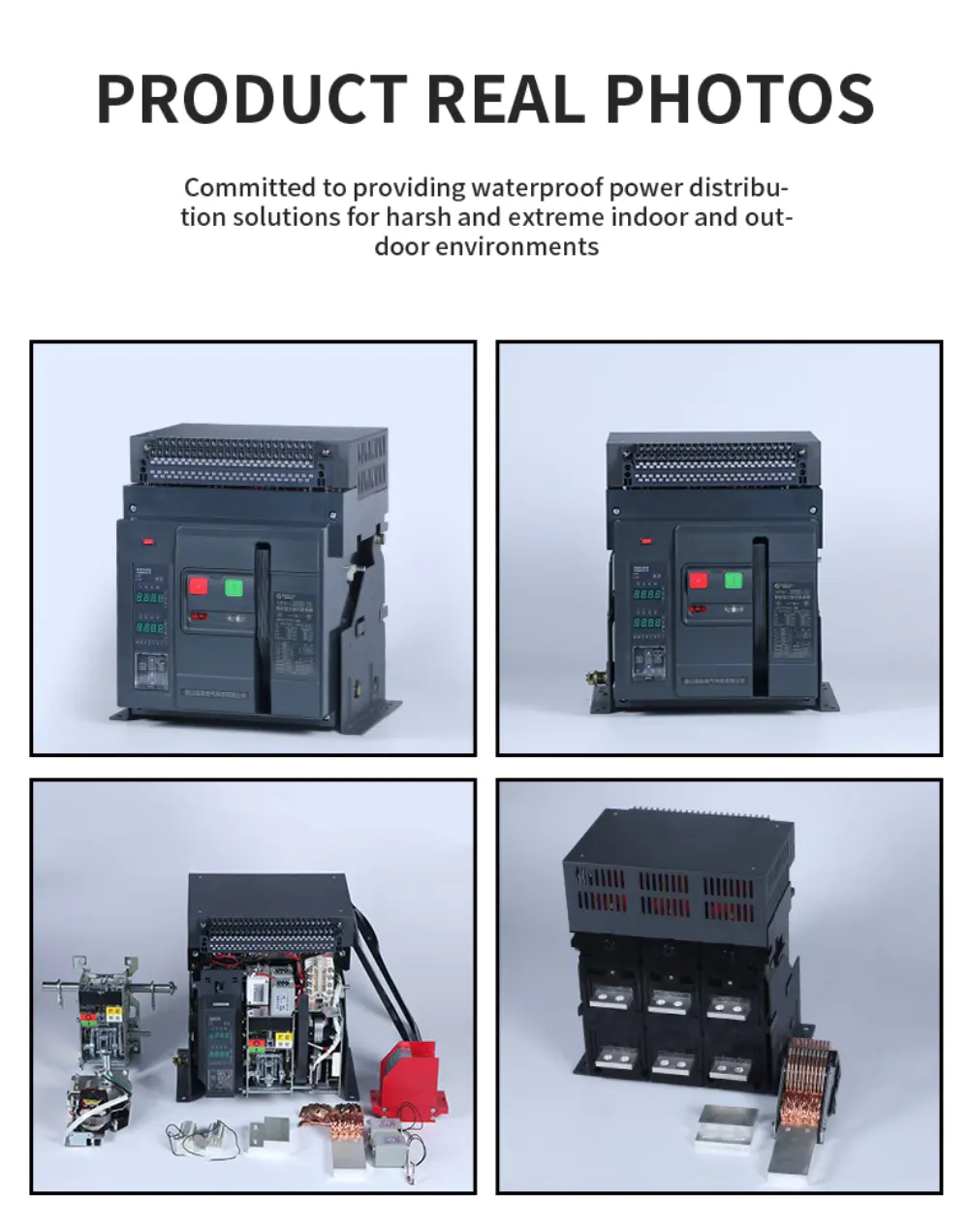

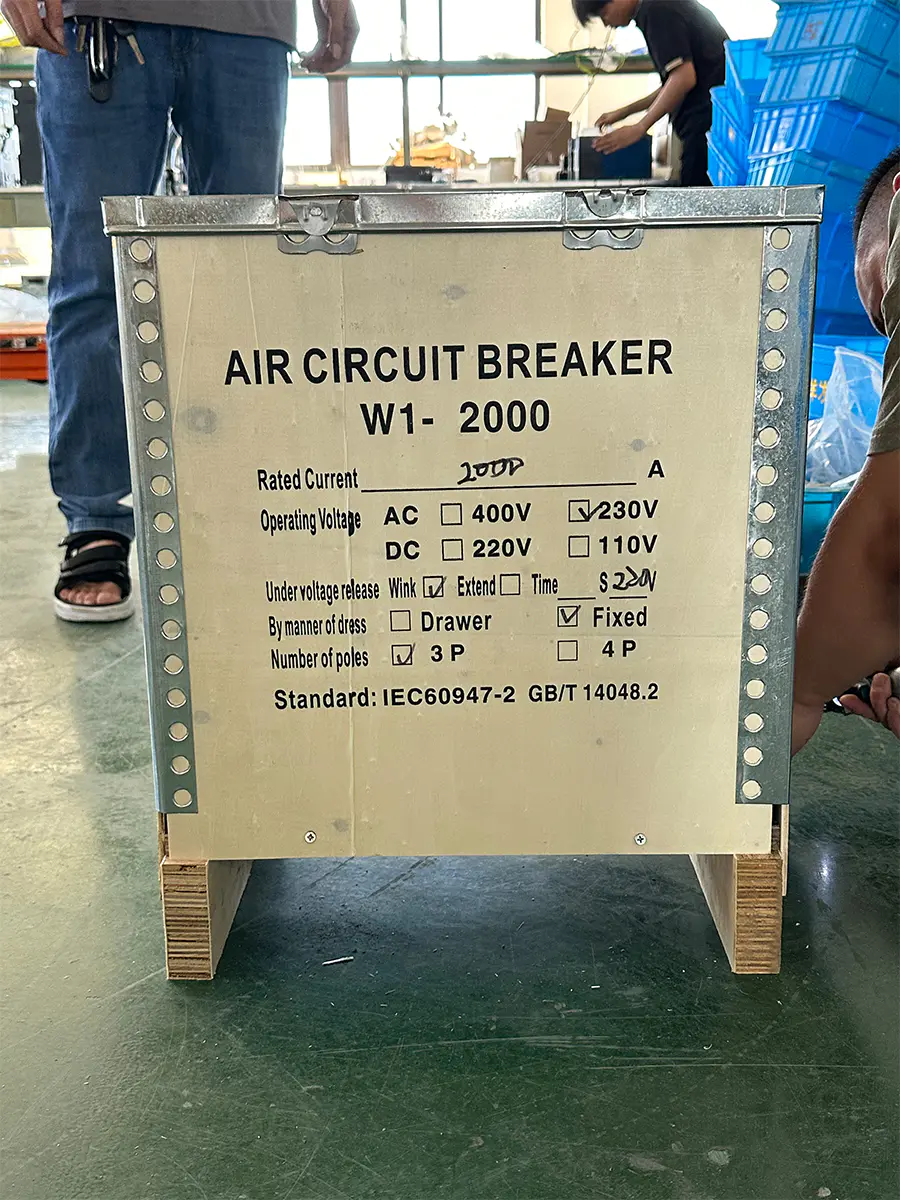

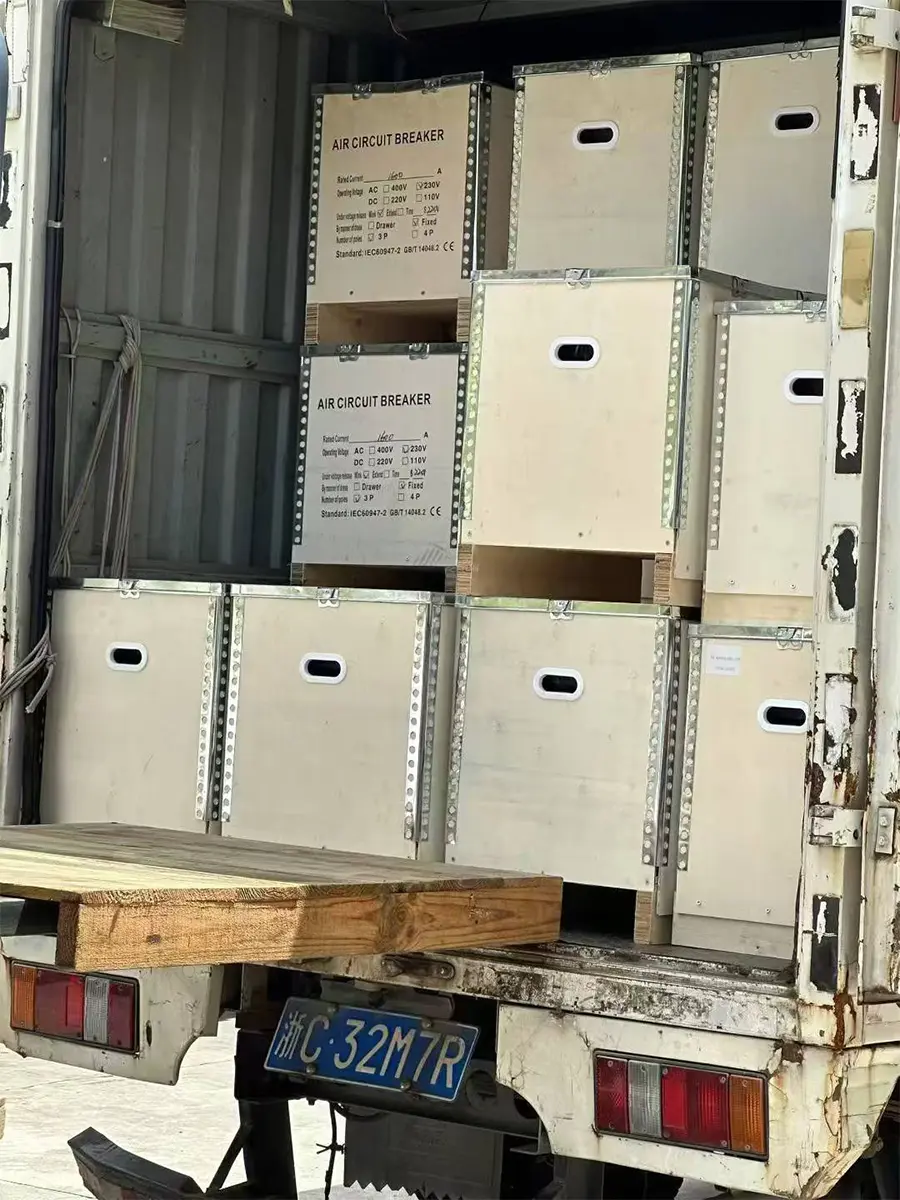

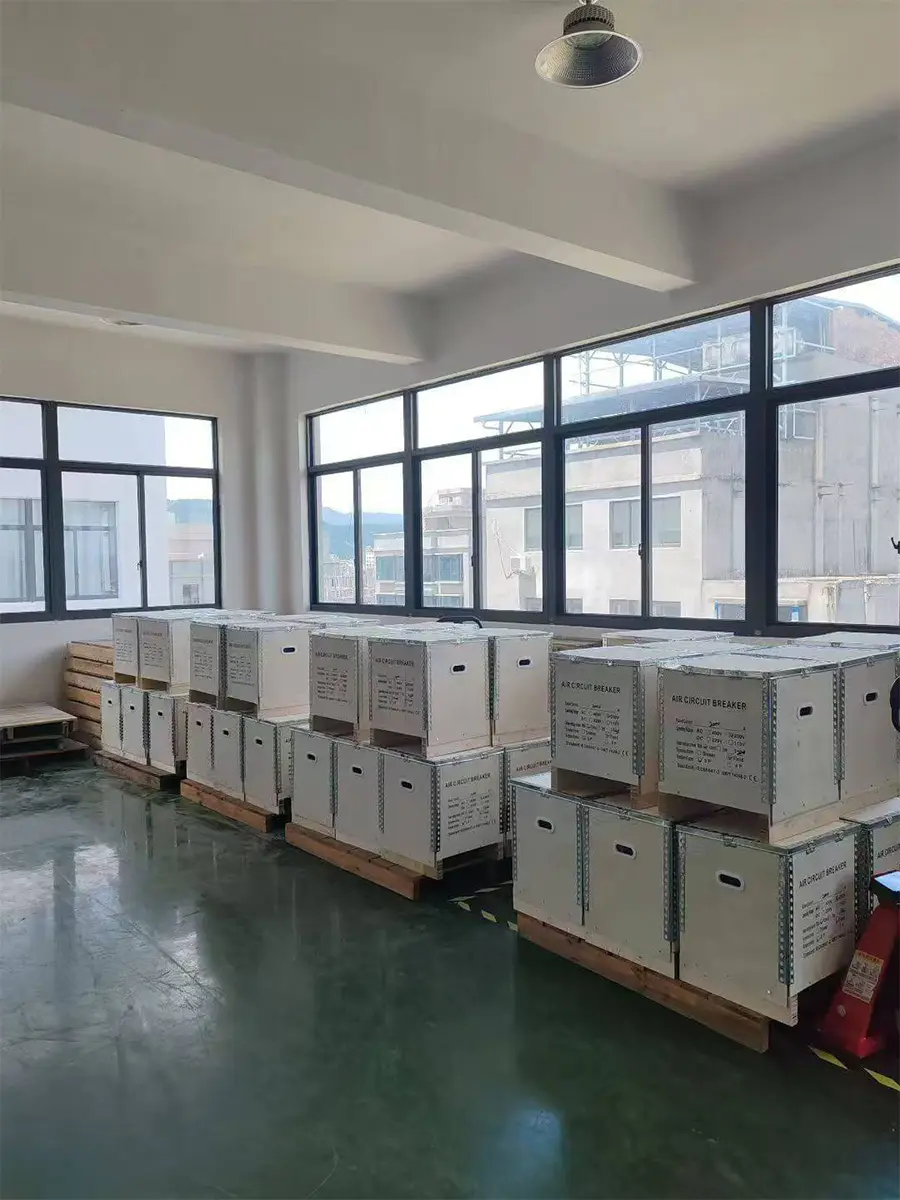

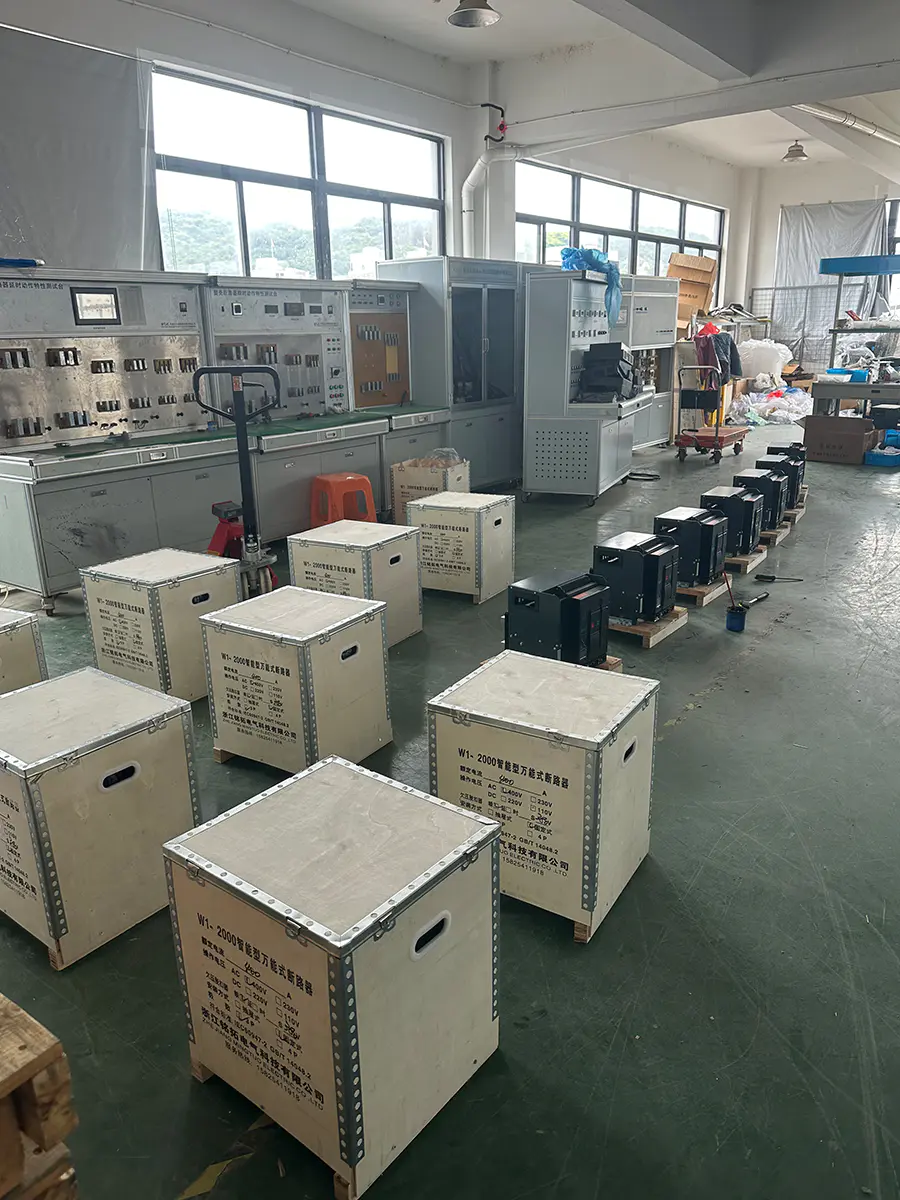

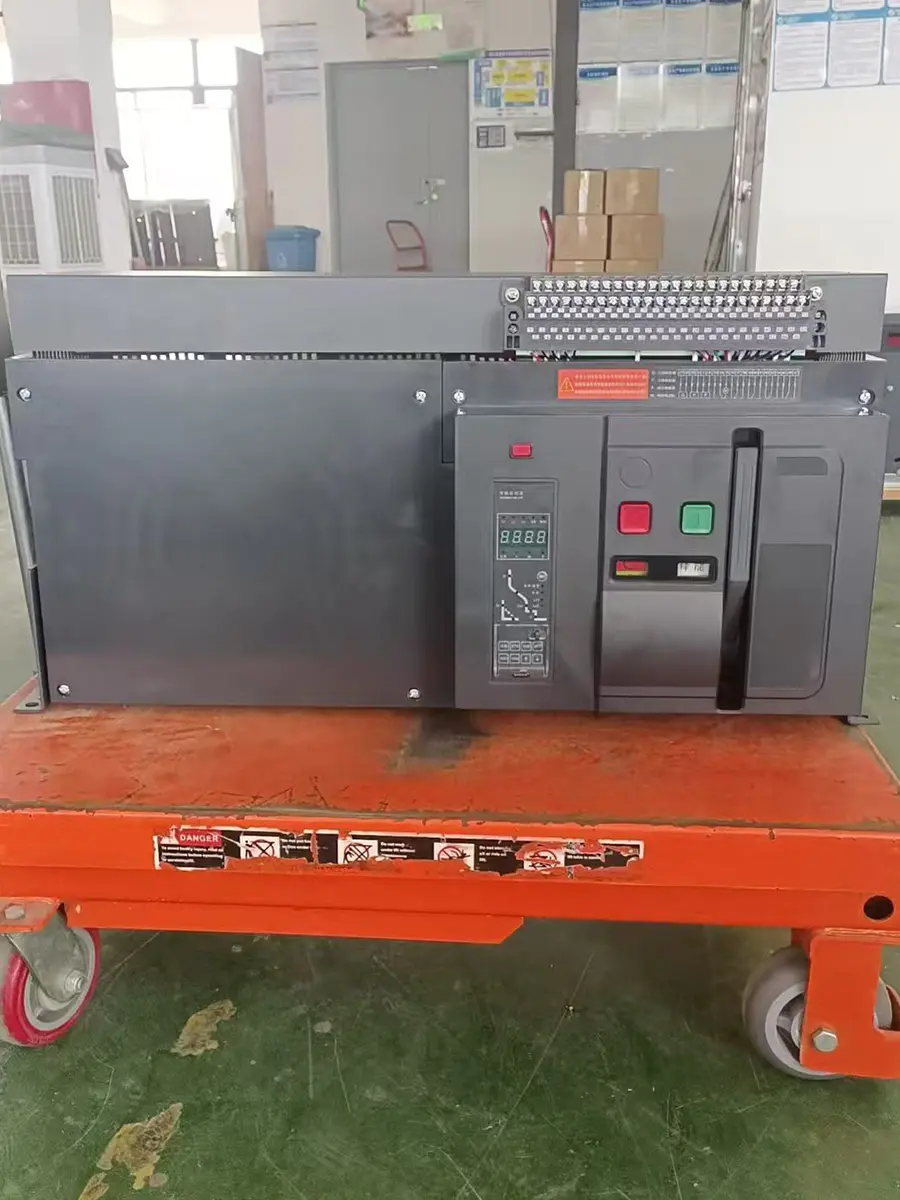

운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Application Scenario Footage
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
| 모델 | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| 쉘 전류 | 인(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| 극 수 | - | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | |
| 정격 작동 전압 | 우에(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| 정격전류 | 에서(A) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| 정격 절연 전압 | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| 정격 전류 내전압 | 유임프(kv) | 8 | 12 | 12 | 12 | 12 | |
| 컨트롤러 모델 | - | 패, 엠, H | 패, 엠, H | 패, 엠, H | 패, 엠, H | 패, 엠, H | |
| 작동 주파수 | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| 정격 한계 단락 차단 용량 | Icu kA (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| 정격 운전 단락 차단 용량 | Ics kA(o-co-co) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| 정격 단시간 내전류 | IcwkA(1초) 시간 지연 0.4s o-co | 50 | 65 | 65 | 85 | 85 | |
| 전력 손실 | (인) 여 | 고정 | 40,60,90,140,170 | 170,260,320,420 | 430,440,450 | 1.22513E 11 | 1.22513E 11 |
| 서랍 | 80,130,205,310 | 400,510,650,760 | 780,790,800 | ||||
| 표준 | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| 설치 방법 | - | 고정 Type (3/4) | 고정 Type (3/4) | 고정 Type (3/4) | 고정 Type (3/4) | 고정 Type (3/4) | |
| 서랍 Type (3/4) | 서랍 Type (3/4) | 서랍 Type (3/4) | 서랍 Type (3/4) | 서랍 Type (3/4) |
