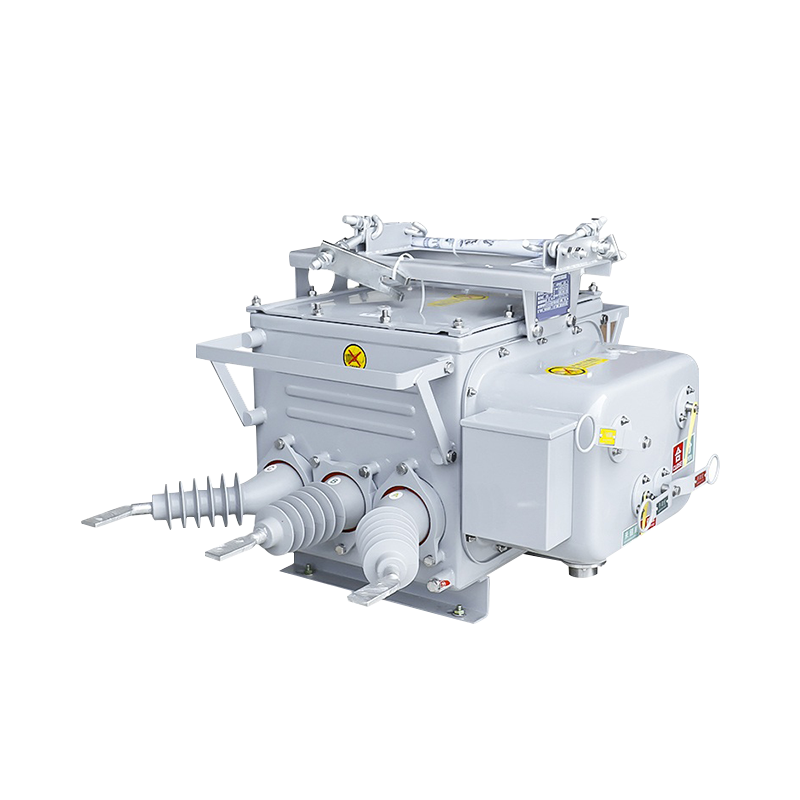

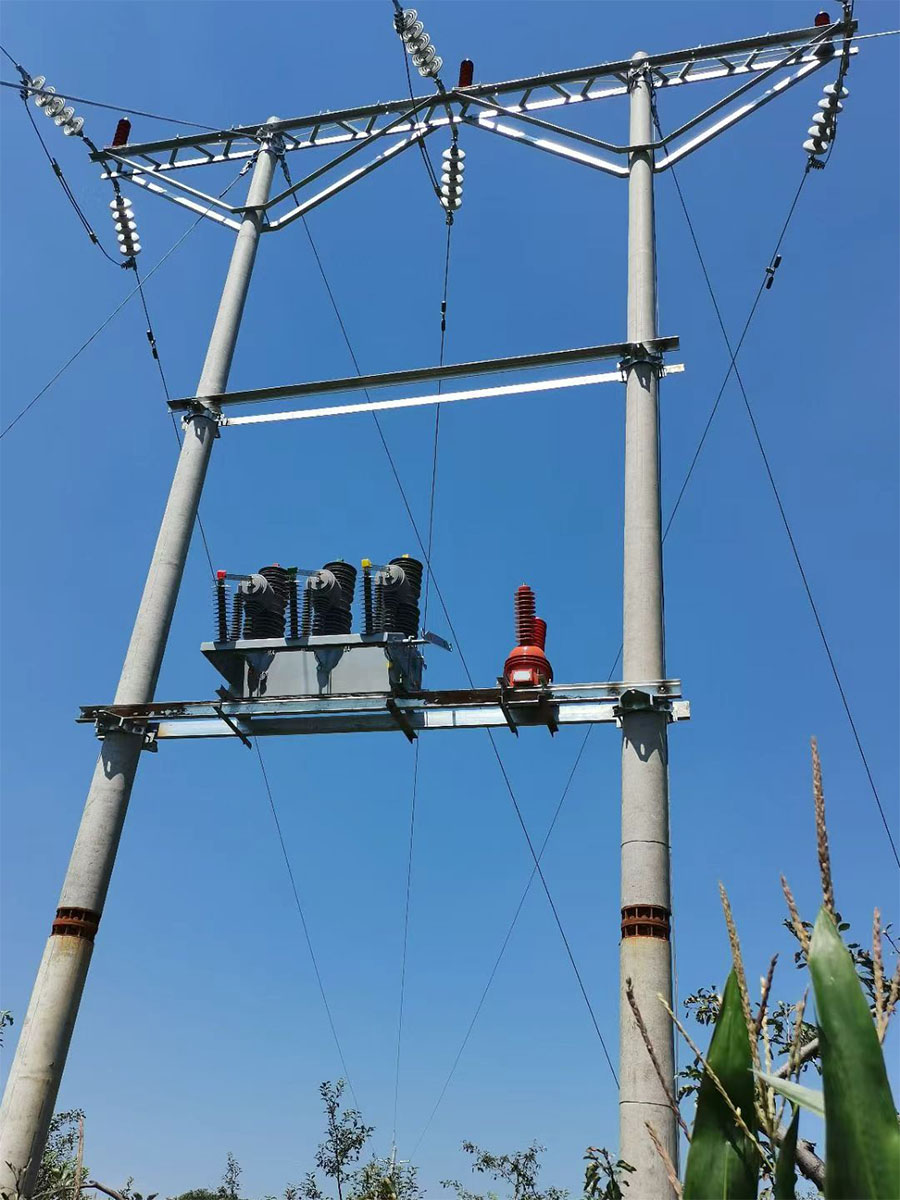

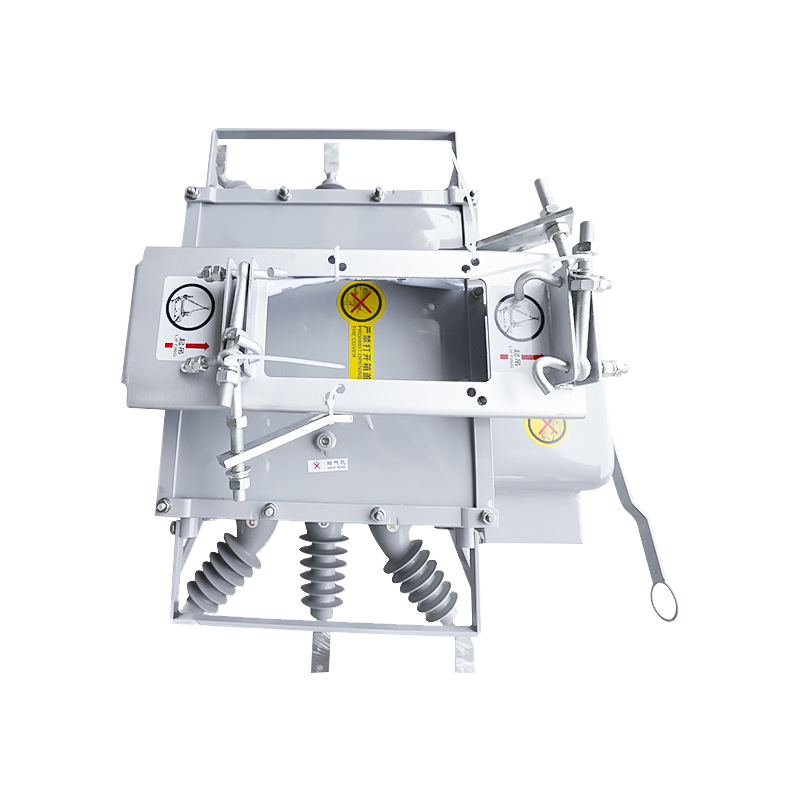

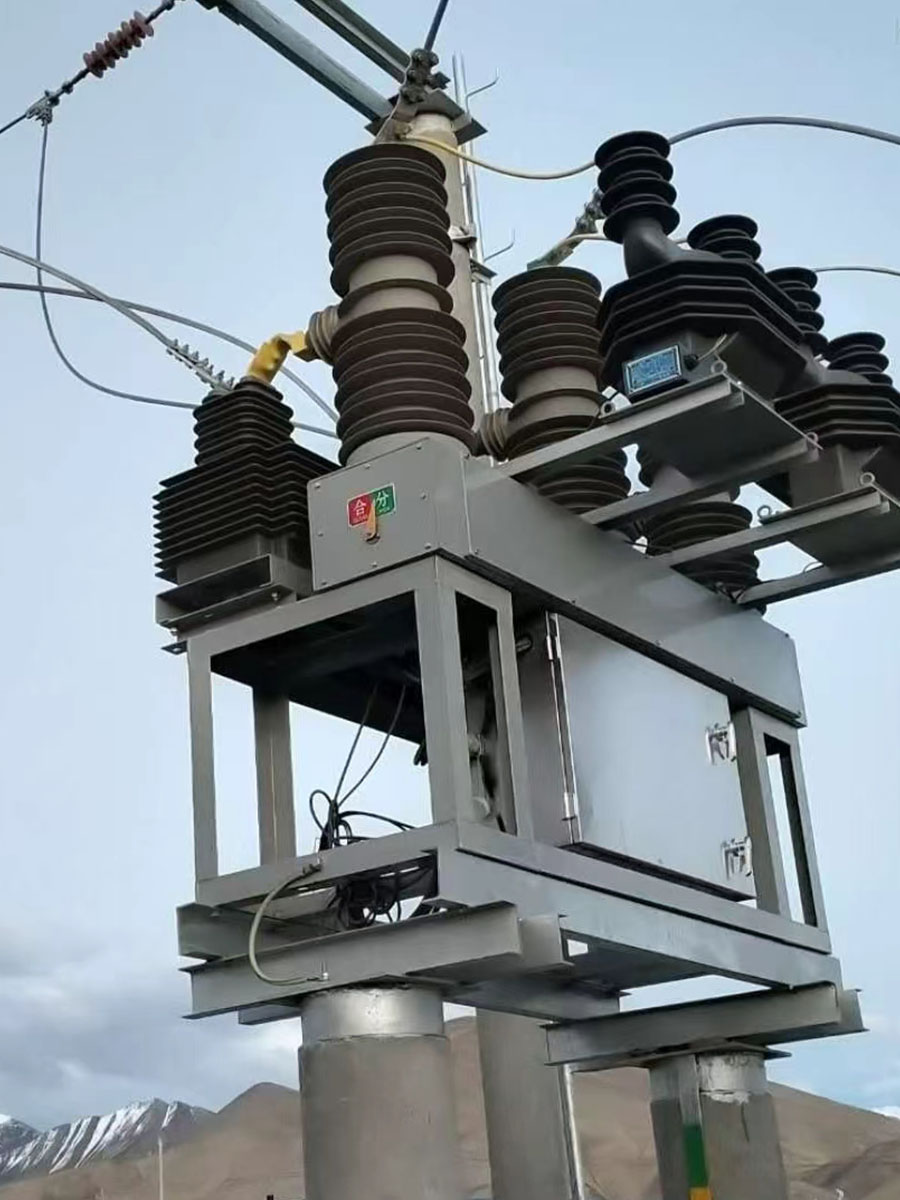

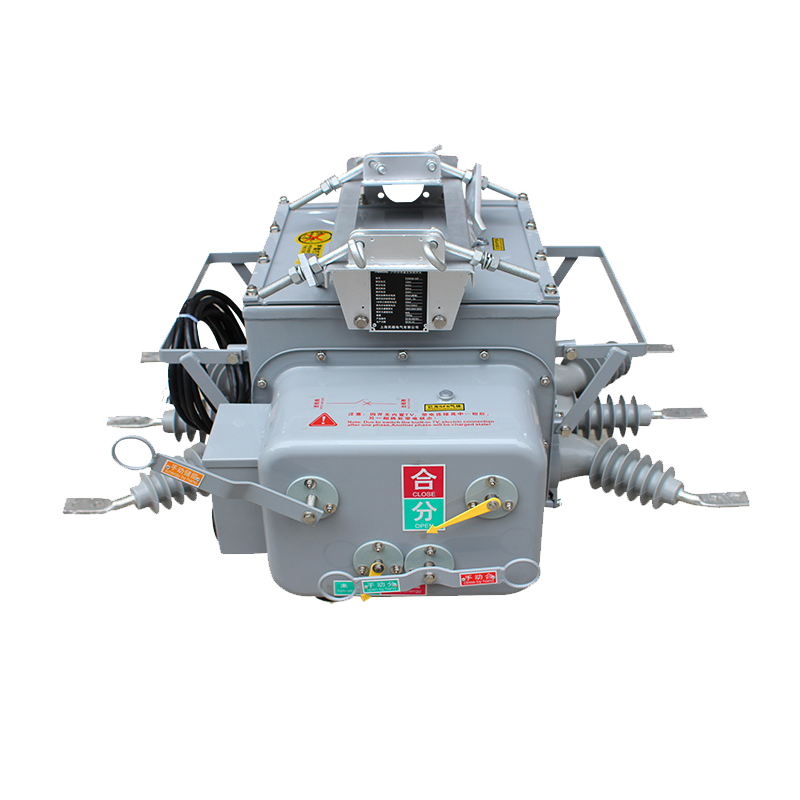

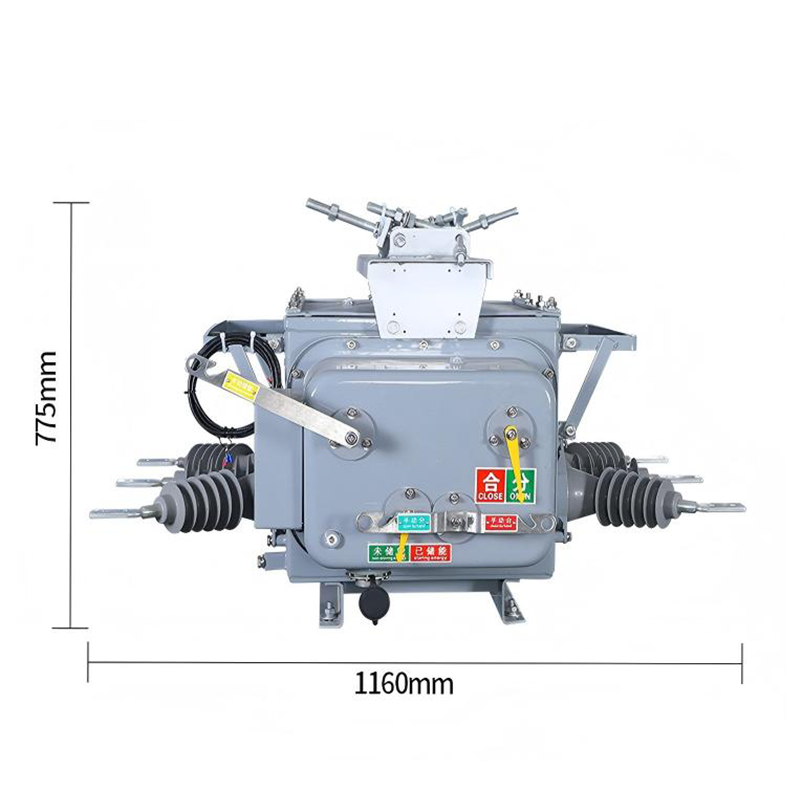

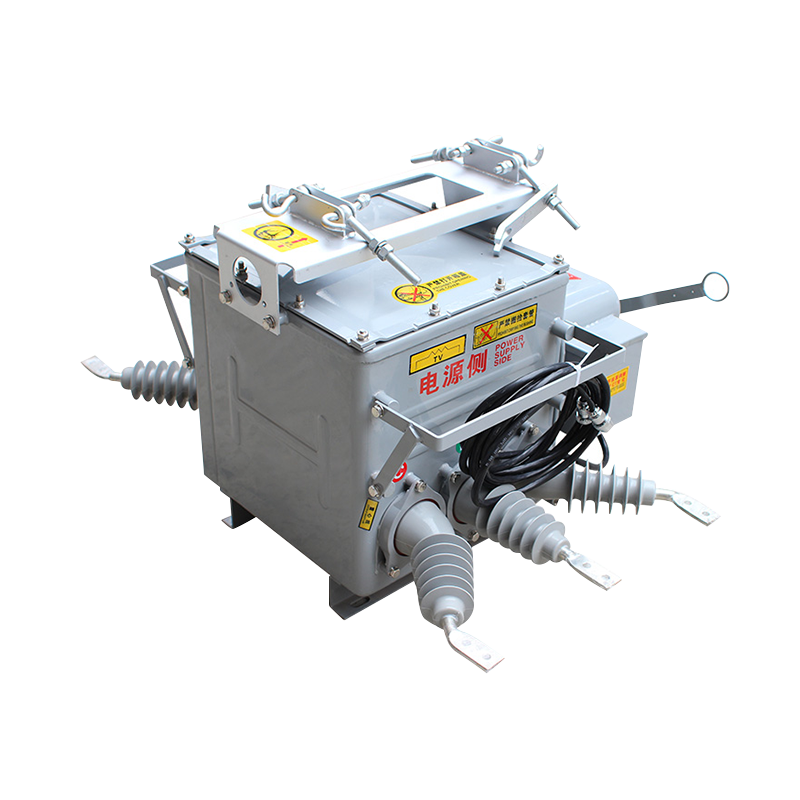

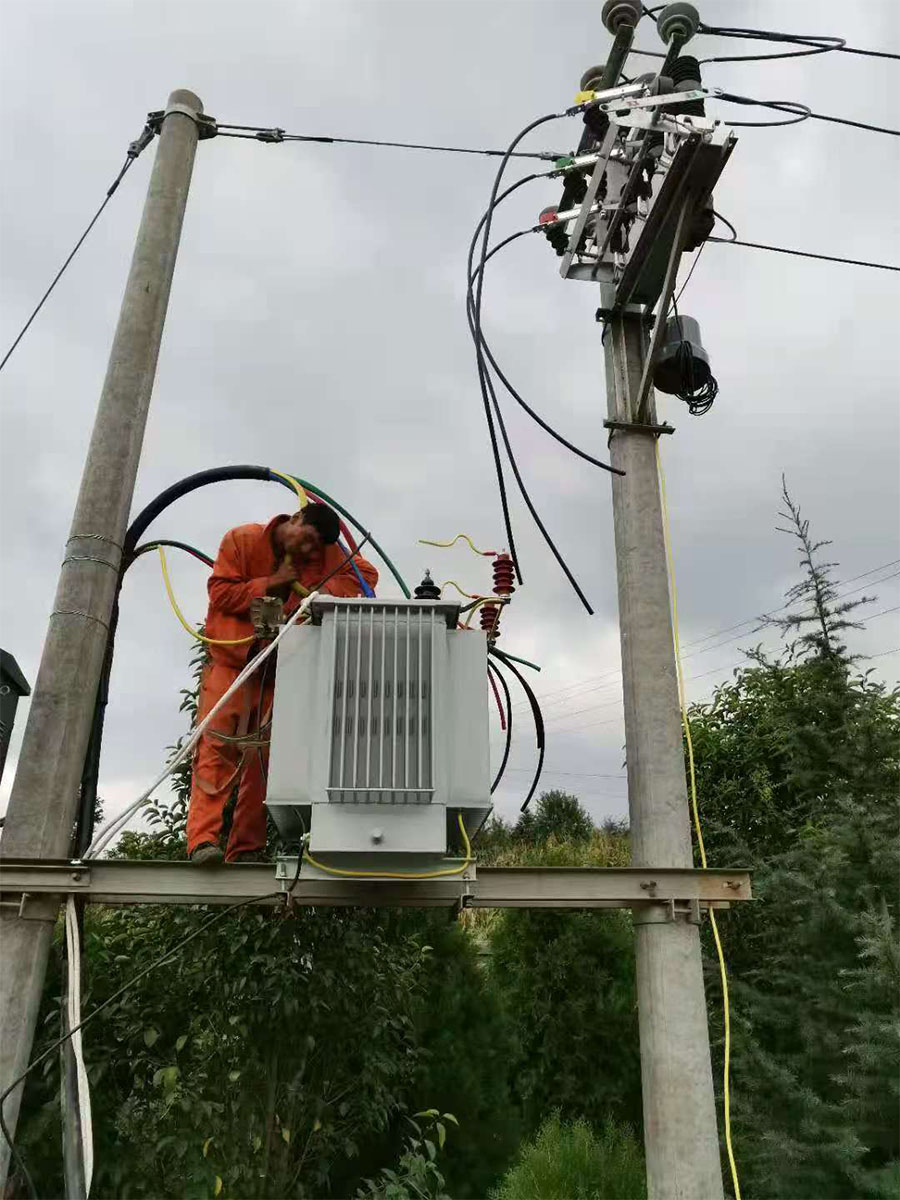

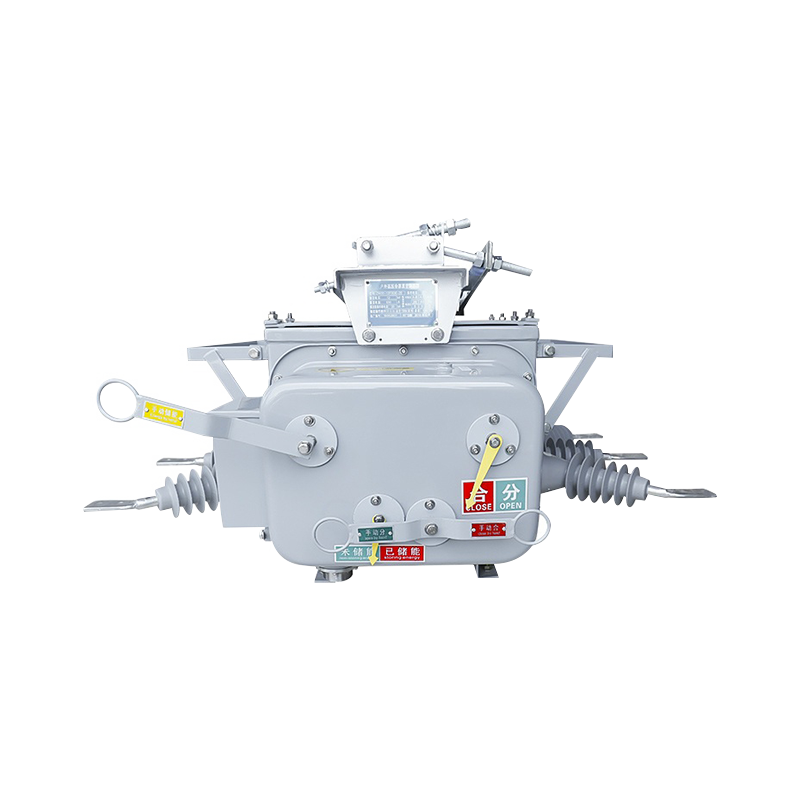

기둥 장착형 고압 배전용 ZW20 실외 진공 회로 차단기

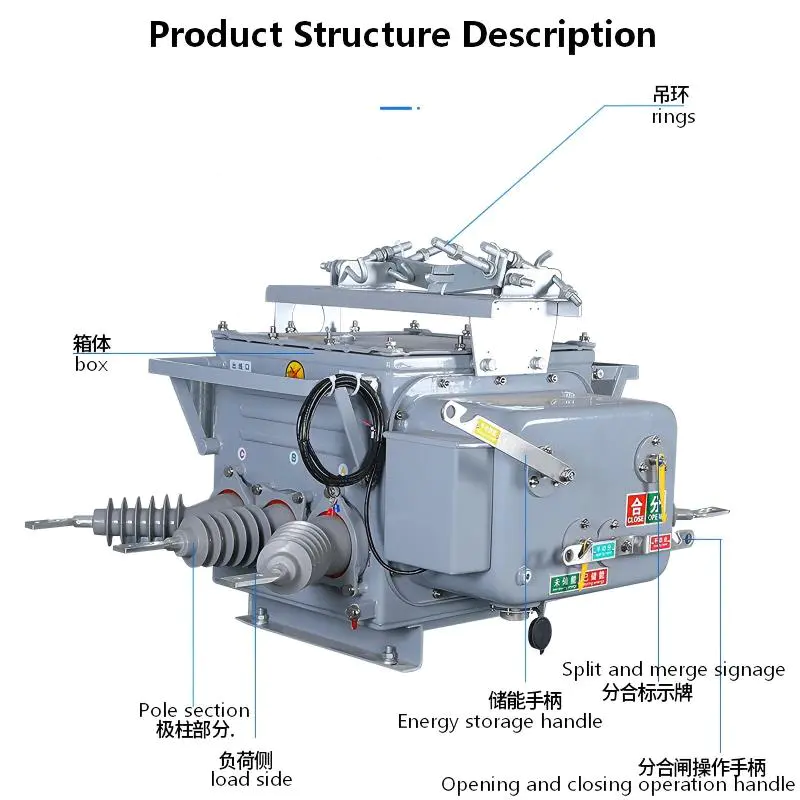

이 회로 차단기는 통합형 실외 지능형 배전 장치로 주로 세 부분으로 나뉩니다.

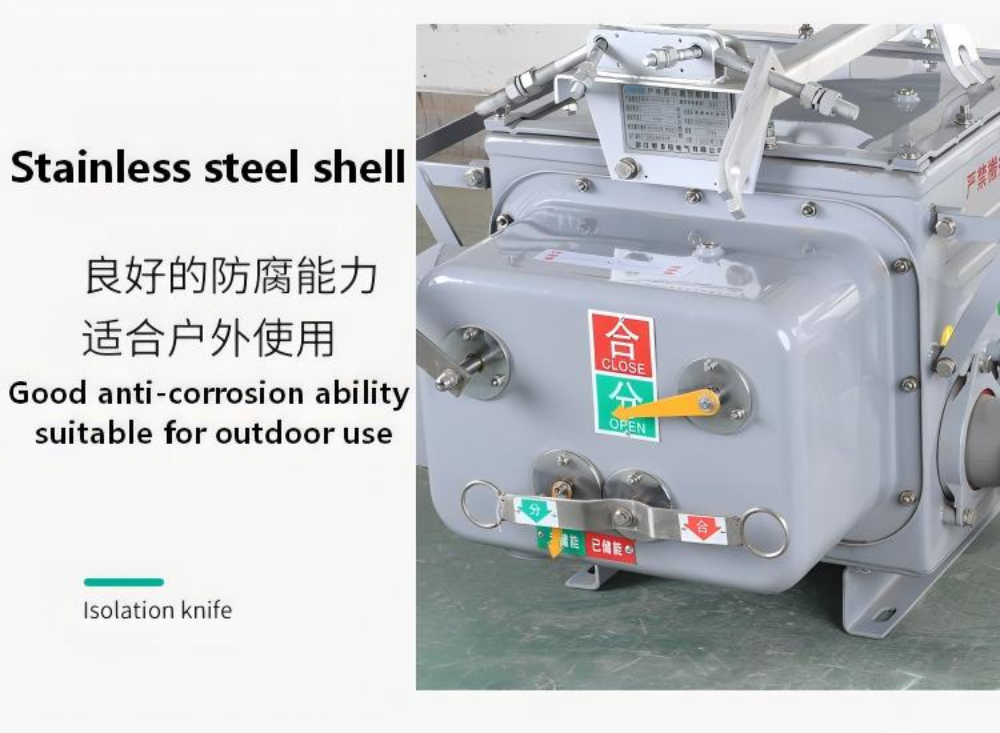

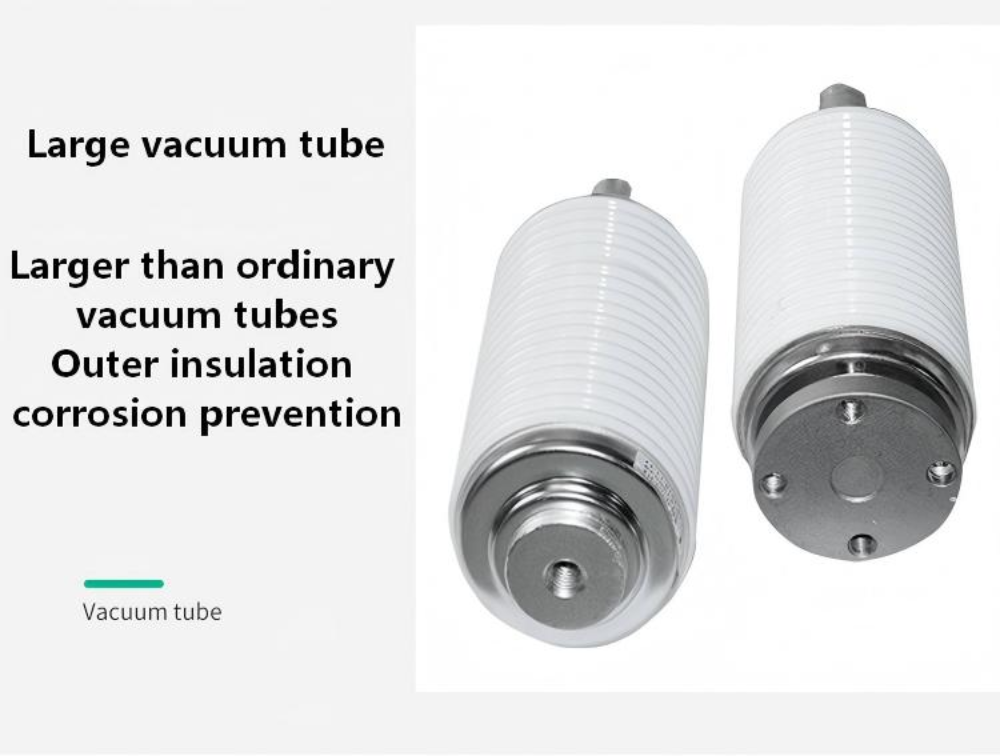

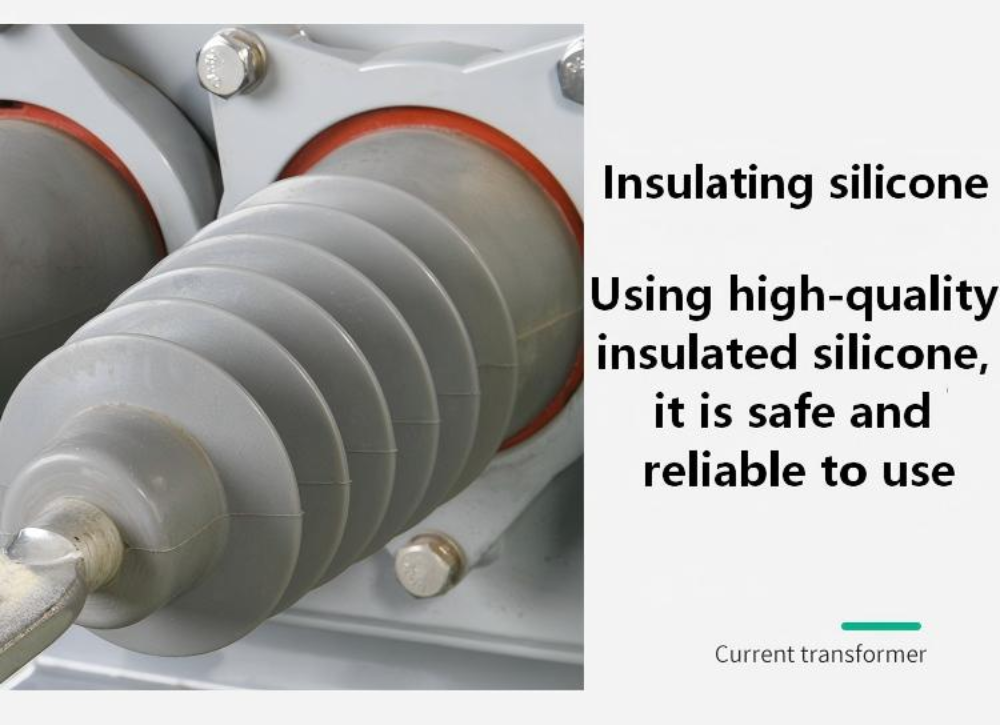

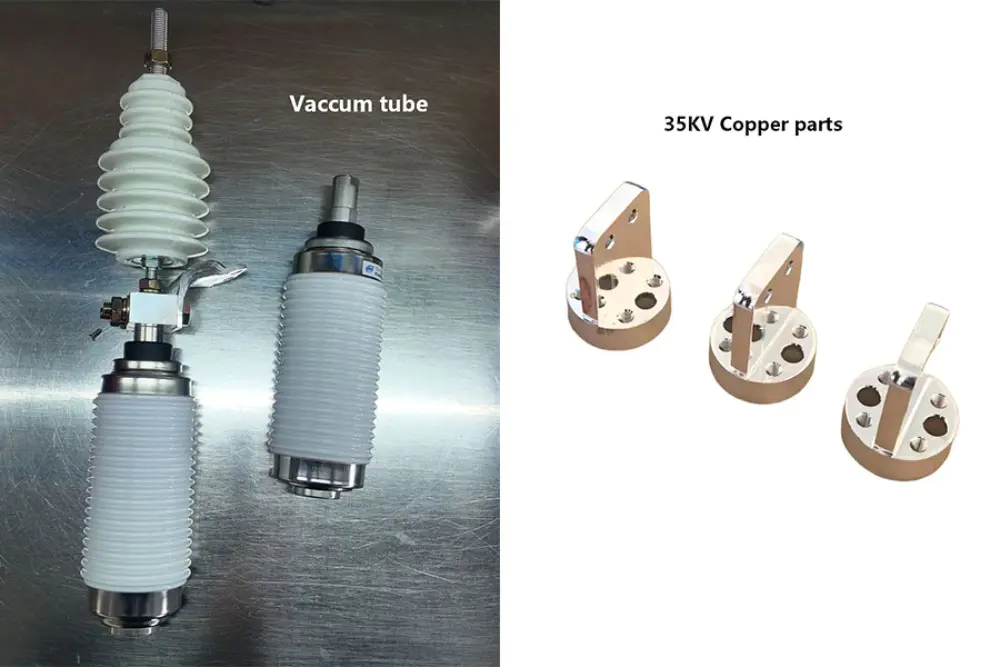

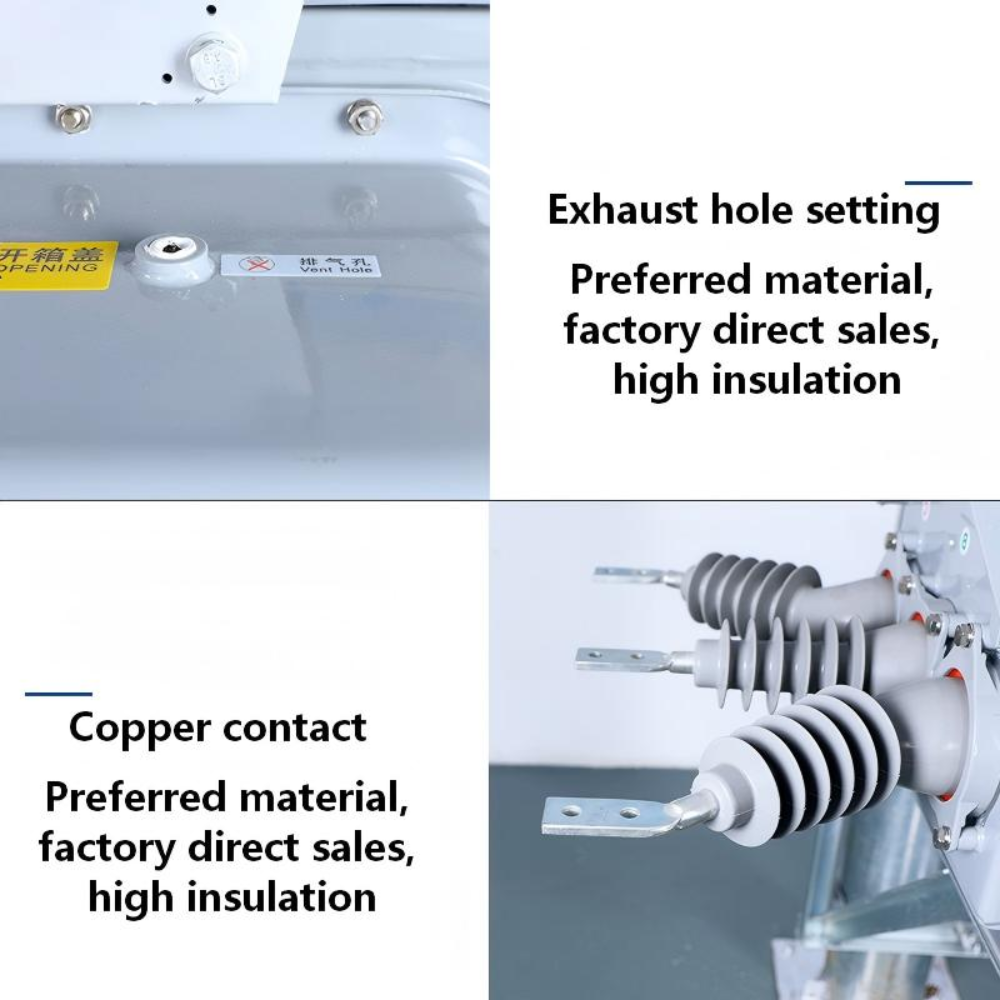

차단기 본체: 장비의 핵심입니다. 전도성 회로는 전류의 온/오프를 달성하기 위해 들어오고 나가는 전도성 극, 전도성 클램프 등과 같은 구성 요소를 통해 진공 아크 소화 챔버에 정밀하게 연결됩니다. 절연 및 밀봉 측면에서 디자인이 절묘합니다. 전도성 막대는 에폭시 수지 및 기타 재료로 전체적으로 주조되어 우수한 외부 절연 성능을 보장합니다. 동시에 쉘은 성숙한 밀봉 기술과 "O" 링과 같은 밀봉 구성 요소를 채택하여 전반적인 기밀성을 보장합니다.

작동 메커니즘: 이 메커니즘은 전기 에너지 저장 및 열기/닫기를 지원하는 동시에 수동 조작의 비상 기능도 유지하는 포괄적인 기능을 갖추고 있습니다. 투입스프링, 에너지저장시스템, 해제장치, 개폐코일, 보조스위치 등 여러 구성요소를 통합하고 차단기의 정확한 작동을 구동하는 '제어센터'이다.

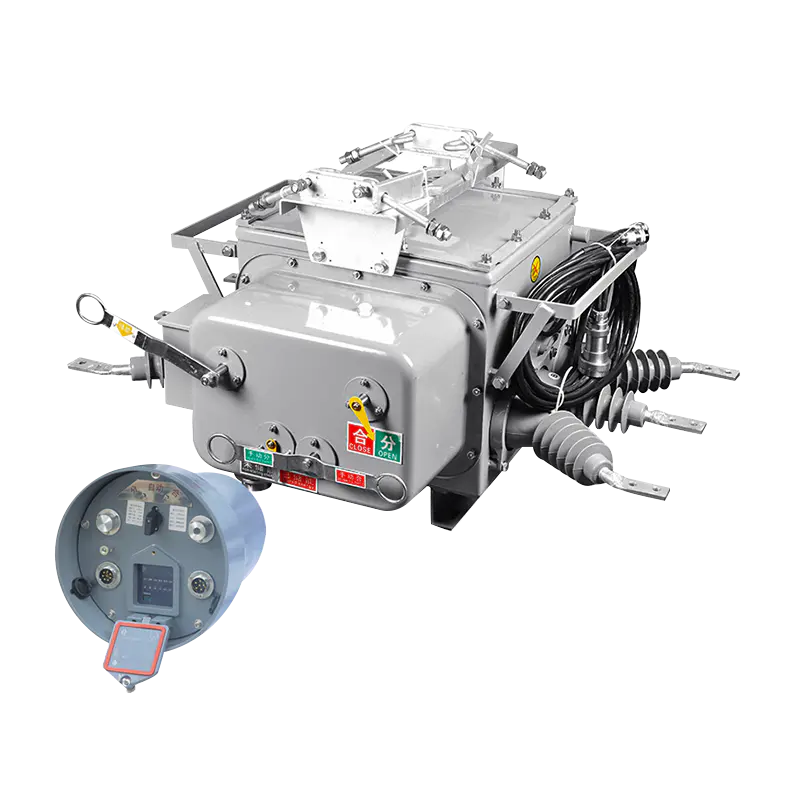

완전한 세트 구성: 경계 진공 회로 차단기의 전체 세트는 단일 장치가 아니라 시스템입니다. 주로 논리적 판단을 위해 FDR-02 또는 CH-40 지능형 컨트롤러와 일치하는 ZW20A-12 진공 회로 차단기로 구성되며 전압 변압기(JDZW-10)로 보완되어 신호를 제공하여 완벽한 유지 관리가 필요 없는 솔루션을 구성합니다.

이 장치의 핵심 가치는 주로 세 가지 주요 기능을 달성하는 지능적이고 자동화된 오류 처리 기능에 있습니다.

상간 단락 자동 격리: 사용자 분기선에서 상간 단락이 발생하면 상위 변전소의 보호 조치 이전에 신속하게 트립되고 잠긴 상태를 유지할 수 있어 오류를 사용자 측으로 엄격히 제한하고 주 전력망 및 다른 사용자에게 영향을 미치지 않도록 방지합니다.

단상 접지 결함 자동 제거: 사용자 측에서 발생하는 단상 접지 결함에 대해 자동으로 결함을 분리하고 제거하는 것도 주도할 수 있습니다. 이 프로세스는 매우 신속하여 상위 변전소 및 동일 라인에 있는 다른 사용자가 거의 감지할 수 없으므로 전원 공급 장치 신뢰성과 사용자 경험이 크게 향상됩니다.

신속하게 오류 지점 찾기: 조치를 취한 후 오류 정보를 적극적으로 보고할 수 있습니다. 유지 관리 담당자는 특수 장비(예: 휴대용 컴퓨터)를 사용하여 현장에서 데이터를 신속하게 읽고 결함의 원인과 책임 있는 사용자를 정확하게 찾아 문제 해결 및 전원 공급 장치 복원에 소요되는 시간을 크게 줄일 수 있습니다.
