SF6-Free 친환경 고체절연 RMU 12kV 링메인유닛

제품개요

환경 친화적인 가스 절연 캐비닛은 Mingtuo Electric이 독자적으로 개발한 새로운 통합 실내 및 실외 SF₆ 없는 배전 장비입니다. 전통적인 육불화황 온실가스를 버리고 건조한 공기나 질소를 친환경 절연 및 소화 매체로 채택합니다. 고전압 단로기, 접지 스위치, 진공 회로 차단기, CT/PT 및 2차 측정 및 제어 장치가 모두 밀봉된 가스 탱크에 통합되어 있습니다.

이 장비는 링 네트워크 전원 공급 장치와 터미널 단일 전원 공급 장치 모드를 모두 지원합니다. 이는 도시 전력망 개조, 주거 공동체, 상업 광장, PV 에너지 저장 발전소, 산업 단지 및 임시 건설 전원 공급 프로젝트에 널리 적용됩니다. 이는 기존 SF₆ 가스 절연 캐비닛, 미국 패드 장착 변압기 및 유럽 조립식 변전소를 저탄소 친환경적으로 대체하는 역할을 합니다.

핵심 제품 장점

3.1 온실가스 배출 제로, 저탄소 친환경

밀봉된 가스 탱크는 SF₆ 온실가스나 불소 함유 유해 물질을 사용하지 않고 건조 공기나 고순도 질소를 절연 및 소화 매체로 사용하며 지구 온난화 지수가 거의 0에 가깝습니다. 이는 국가 이중 탄소 정책 및 녹색 전력망 입찰 표준을 준수합니다. 장비 해체 후 절연 매체를 직접 배출 및 재활용할 수 있어 유해 폐기물 처리 비용을 절감하고 전체 수명 주기 동안 저탄소 운영을 실현할 수 있습니다.

3.2 콤팩트한 일체형 밀봉 가스 탱크, 작은 점유 면적

모든 기본 고전압 구성 요소는 밀봉된 스테인리스 스틸 가스 탱크 내부에 통합되어 있습니다. 전체 캐비닛 크기는 유럽식 박스 변전소 및 동일한 용량의 기존 공기 절연 개폐 장치보다 훨씬 작습니다. 통합된 모듈식 설계는 토목 기초 비용을 크게 절감하고 해상 및 육상 운송을 단순화하며 신속한 현장 설치 및 위치 지정을 가능하게 합니다.

3.3 완전 절연 안전 구조, 낮은 유지 관리

모든 활성 고전압 부품은 노출된 활성 부품 없이 금속으로 밀봉된 가스 탱크 내부에 밀폐되어 있습니다. 완전히 밀폐된 절연 설계로 안전한 터치 작동을 위해 캐비닛 표면에 전기가 전혀 흐르지 않도록 합니다. 독립된 접지회로와 다중 기계식 인터록(폐쇄/접지/캐비닛 도어 인터록)을 적용하여 오작동으로 인한 감전 사고를 방지합니다.

밀봉된 가스 탱크는 습기, 먼지 및 응축수를 격리하여 절연 매체의 산화 및 노화를 방지하고 정상적인 작업 조건에서 장기간 유지 관리가 필요 없는 작동을 지원합니다. 표준 플러그인 변압기와 보조 단자를 사용하면 주 가스 탱크를 분해하지 않고도 결함이 있는 구성 요소를 신속하게 교체할 수 있습니다.

3.4 가혹한 환경에 적합한 부식 방지 야외 캐비닛

캐비닛은 비, 모래, 높은 습도 및 극한 온도에 강한 실외 특수 방청 정전기 스프레이 코팅이 적용된 두꺼운 냉간 압연 강판으로 만들어졌습니다. 경사진 상단 디자인은 빗물 배수를 가속화하고 IP 등급 보호 기능을 갖춘 다중 밀봉 캐비닛 도어는 비가 오는 남부 지역, 추운 북부 지역 및 해안 염무 환경에 적응합니다.

3.5 맞춤형 저전압 구획 및 지능형 확장

저전압 구획에는 풍부한 마운팅 레일이 사전 설치되어 옵션으로 제공되는 성형 케이스 회로 차단기, 다기능 전력계, ATS 자동 전환 스위치, 무효 전력 보상 모듈 및 지능형 모니터링 장치를 지원합니다. 표준 RS485 통신 인터페이스를 통해 스마트 배전 및 PV 에너지 저장 원격 모니터링 시스템과 원활하게 연결되어 원격 측정, 원격 신호 및 원격 제어를 실현할 수 있습니다.

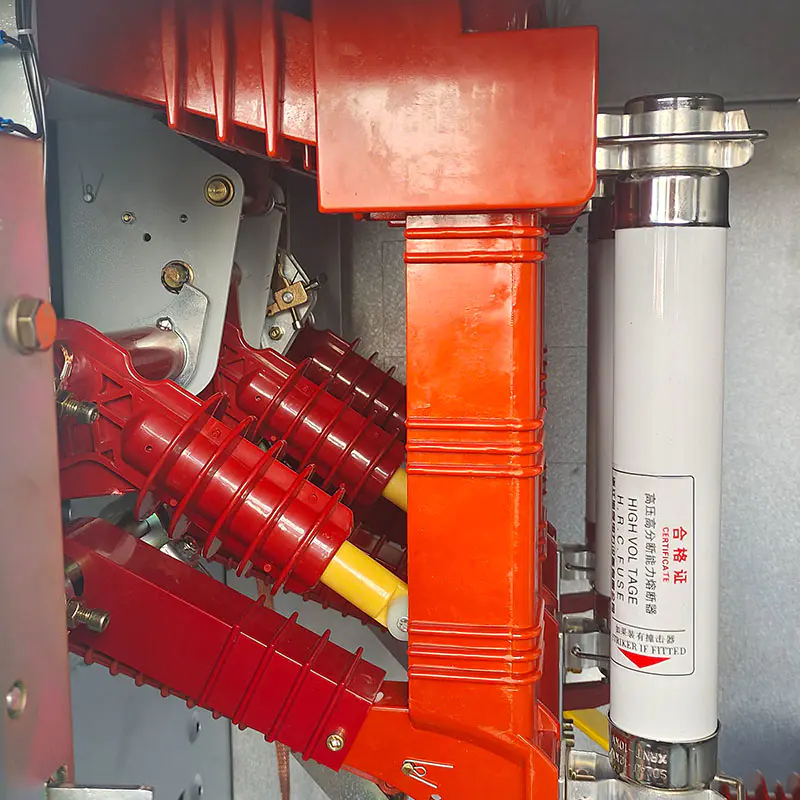

3.6 저손실 & 고신뢰성 주회로

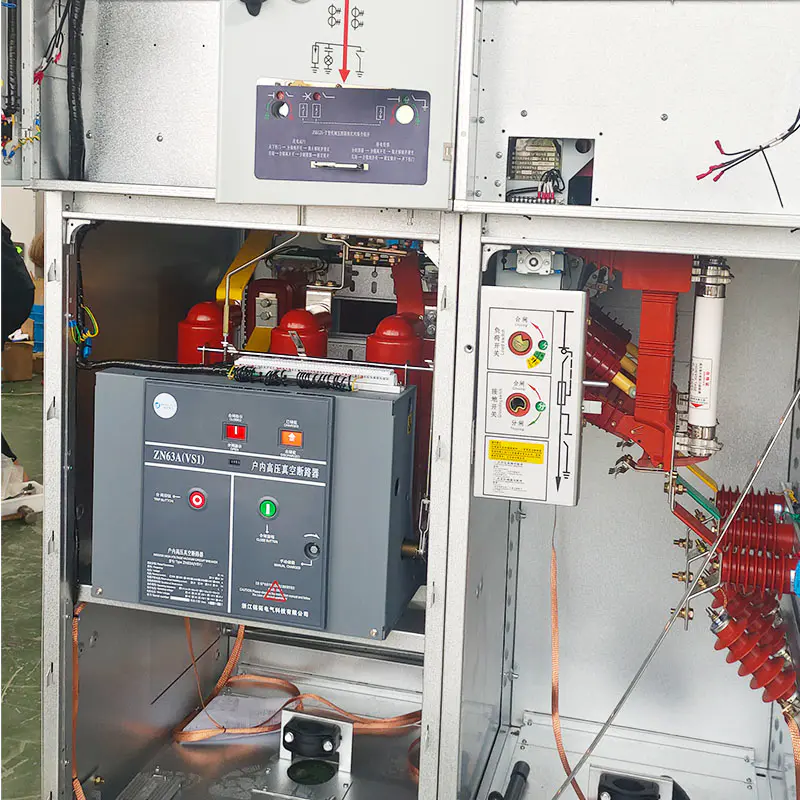

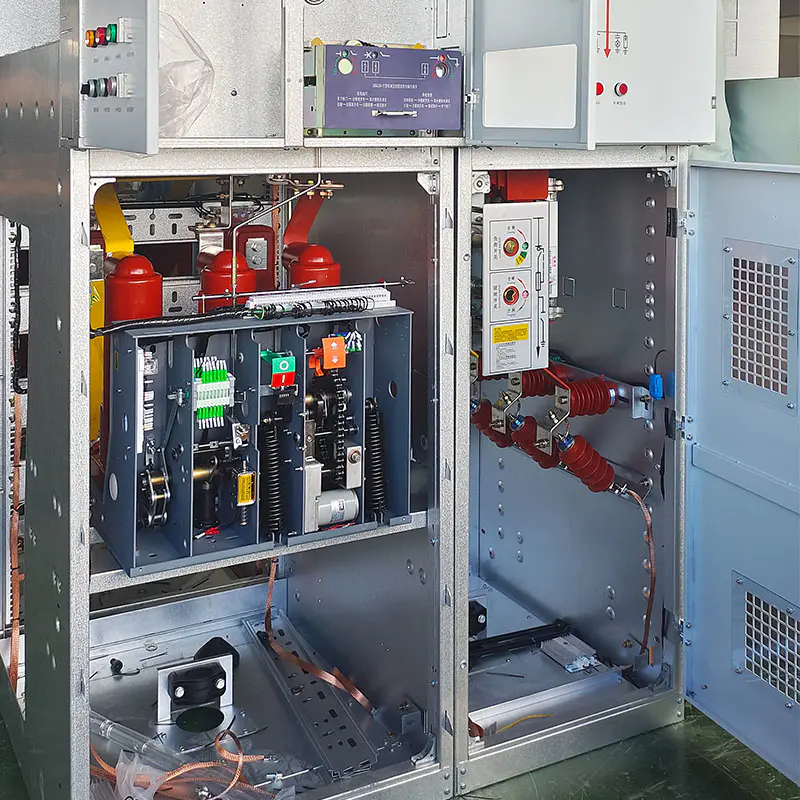

진공 차단기가 내장되어 있어 강력한 단락 및 과부하 저항으로 안정적인 차단 성능을 제공합니다. 최적화된 구리 버스바 구조로 회로 손실과 운전 소음을 줄였습니다. 캐비닛은 장시간의 고부하 연속 작동을 지원하므로 공장 및 에너지 저장 스테이션과 같은 고부하 시나리오에 이상적입니다.

Echnical 매개변수 테이블

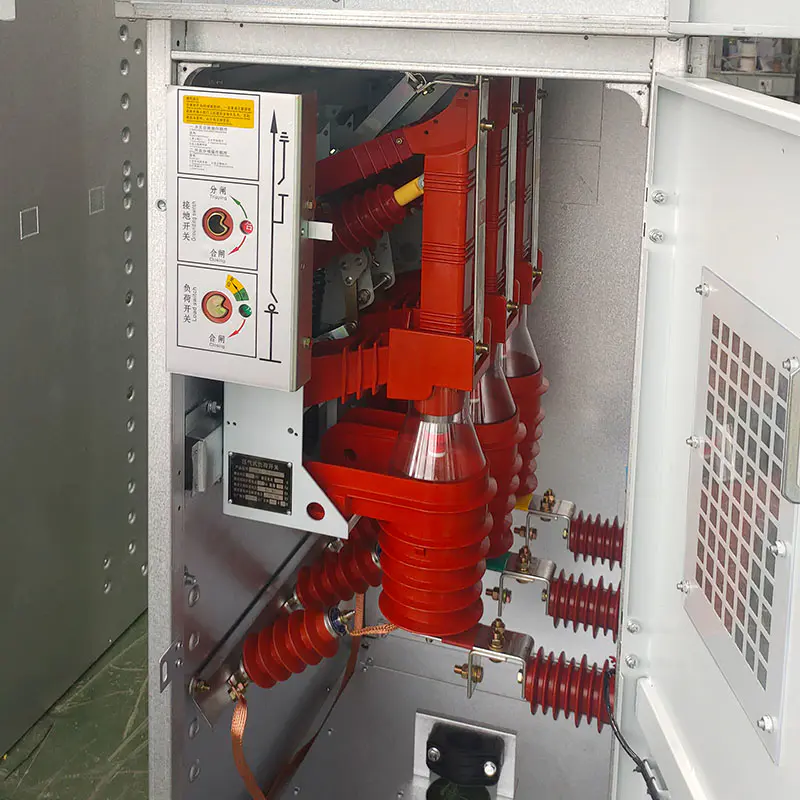

구조

완전히 밀봉된 스테인리스강 가스 탱크에는 진공 회로 차단기, 단로기, 접지 스위치, 가스 압력 게이지 및 방폭형 압력 완화 장치가 통합되어 있습니다. 모든 활성 고전압 구성 요소는 건조한 공기/질소 매체 내부에 밀봉되어 외부 습기와 먼지를 차단합니다. 압력 모니터링 및 가스 누출 감지 인터페이스는 온라인 검사용으로 예약되어 있습니다. 부하가 걸린 상태에서 접지 스위치가 닫히고 메인 캐비닛 도어가 열리는 것과 같은 위험한 오작동을 방지하기 위해 완전한 5가지 방지 기계식 인터록이 장착되어 있습니다.

5.1 독립적인 저전압 배출 구획(오른쪽)

강철 칸막이로 고전압 가스 탱크와 물리적으로 분리되어 있습니다. 표준화된 레일 레이아웃을 통해 MCCB, 다기능 계량기, ATS, 무효 전력 보상 및 지능형 통신 모듈을 설치할 수 있습니다. 독립된 2차 배선 단자함이 있어 깔끔한 배선과 편리한 유지보수가 가능합니다.

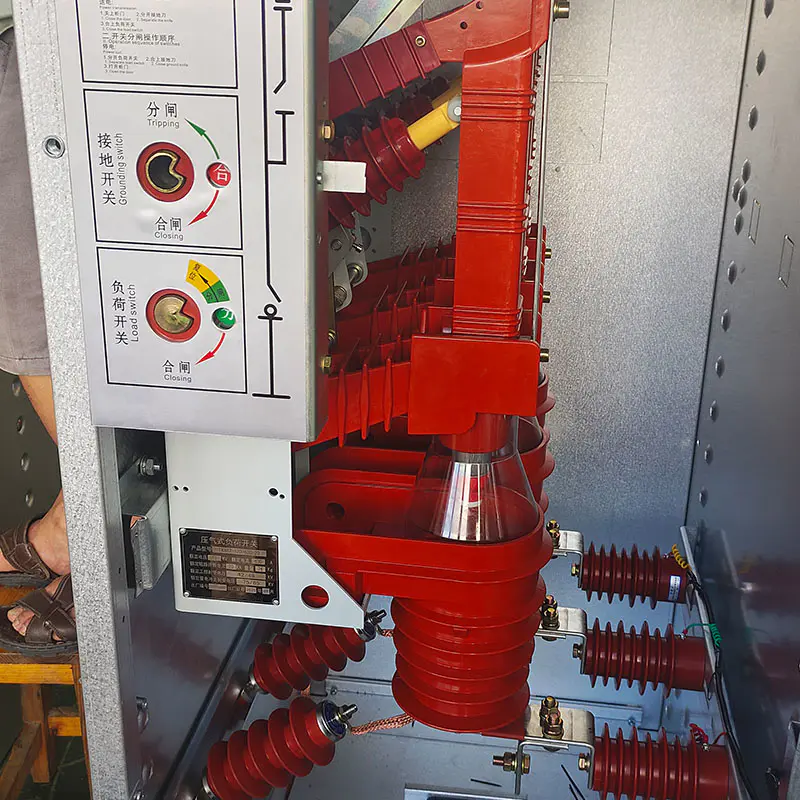

5.2 작동 및 모니터링 구획(왼쪽)

작동 핸들, 실시간 디스플레이 표시기, 가스 압력 모니터링 게이지, 온도 및 습도 컨트롤러의 중앙 집중식 레이아웃. 시각적 관찰 창을 통해 5.3 외부 통합 캐비닛을 열지 않고도 스위치 닫힘/열림 상태를 직접 볼 수 있습니다.

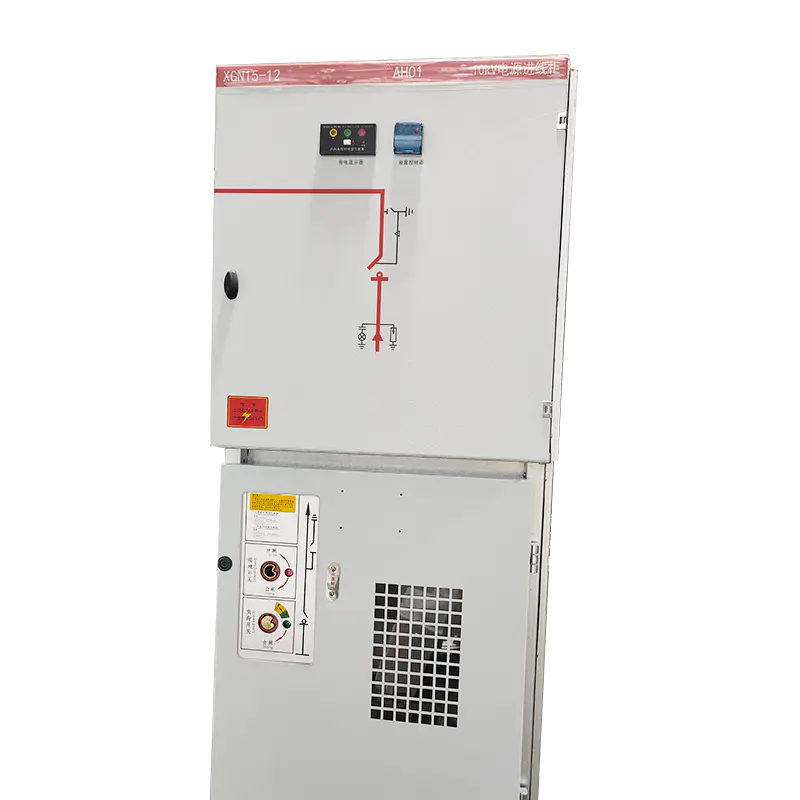

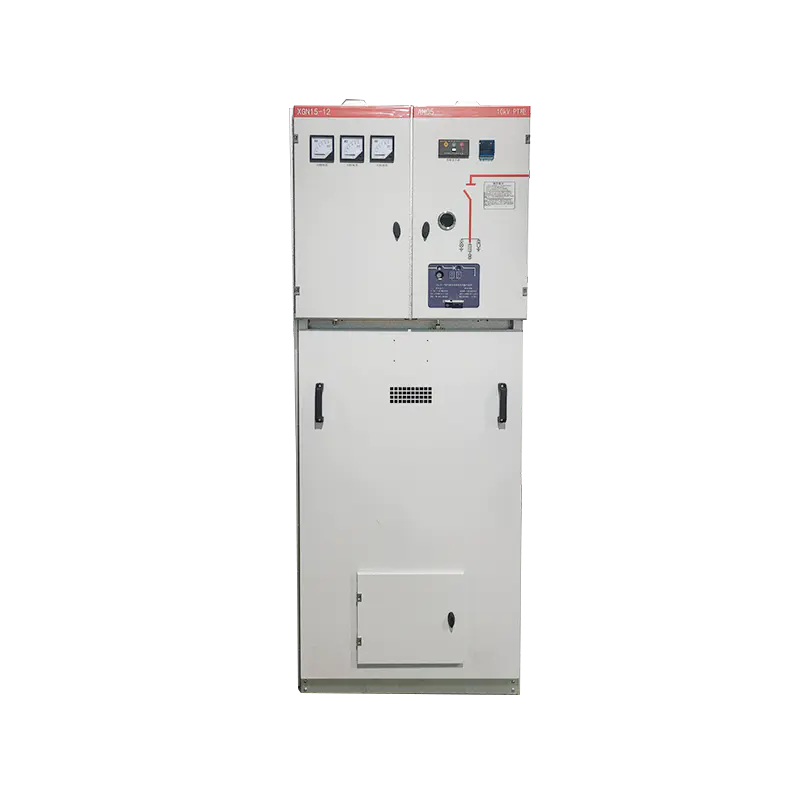

신속한 빗물 배수를 위해 상단이 경사진 일체형 냉간 압연 강철 캐비닛입니다. 녹 방지 부식 방지 정전 코팅이 전체적으로 적용되었습니다. 독립적으로 잠글 수 있는 여러 개의 캐비닛 도어는 보다 안전한 구역별 유지 관리를 위해 고전압, 저전압 및 작동 구획을 분리합니다.

응용 시나리오

도시 프로젝트: 도시 전력망 개조, 고속도로 터널, 철도 운송, 도시 엔지니어링을 위한 임시 건설 전원 공급 장치, 중앙 집중식 가로등 배전

상업 및 주거용 건물: 주거 지역, 학교, 병원, 상업 쇼핑몰 및 사무실 건물

에너지신산업 : 분산형 태양광발전소, 풍력발전단지, 배전을 지원하는 에너지저장장치

산업 단지: 공장 작업장, 광산 기업 및 산업 구역 중앙 집중식 전원 공급 장치

저탄소 시범 프로젝트: 정부 제로 탄소 공원, SF₆-free 요구 사항이 의무화된 배전 프로젝트를 지원하는 탄소 중립성

농촌 배전망 업그레이드
