- ACB Accessories and Assembly for NTNW Series
- Mechanical Interlock for NTNW Series
- Double Circuit Breakerswitching Cabinet
기중차단기(ACB)는 과부하 또는 단락이 감지되면 자동으로 전류 흐름을 차단하여 작동합니다. 정상적인 조건에서는 전류 흐름이 방해받지 않도록 주 접점이 닫힌 상태로 유지됩니다. 지속적인 과전류가 발생하면 열 요소가 열 축적으로 인해 휘어져 트리핑 메커니즘이 작동됩니다. 갑작스러운 단락이 발생하는 경우 솔레노이드 코일은 순간적인 자기력을 생성하여 트리핑 메커니즘을 활성화합니다. 이 동작은 주 접점을 빠르게 분리하여 즉시 아크 소화실로 향하는 강력한 전기 아크를 생성합니다. 그곳에서 아크가 분할, 냉각 및 소멸되어 회로를 안전하게 분리하고 시스템 손상을 방지합니다.
이중 전원 공급 장치는 두 개의 전원 공급 라인 사이를 전환하여 기계적 및 전기적 연동을 실현합니다. 주전원을 사용할 수 있는 경우 주전원의 회로 차단기는 닫혀 있지만 발전은 닫힐 수 없습니다. 주전원이 차단되면 발전기가 전력을 생산하고, 발전선의 차단기는 닫히나 주전원은 닫힐 수 없습니다. 두 개의 전원 중 하나만 닫을 수 있습니다.
제품 액세서리

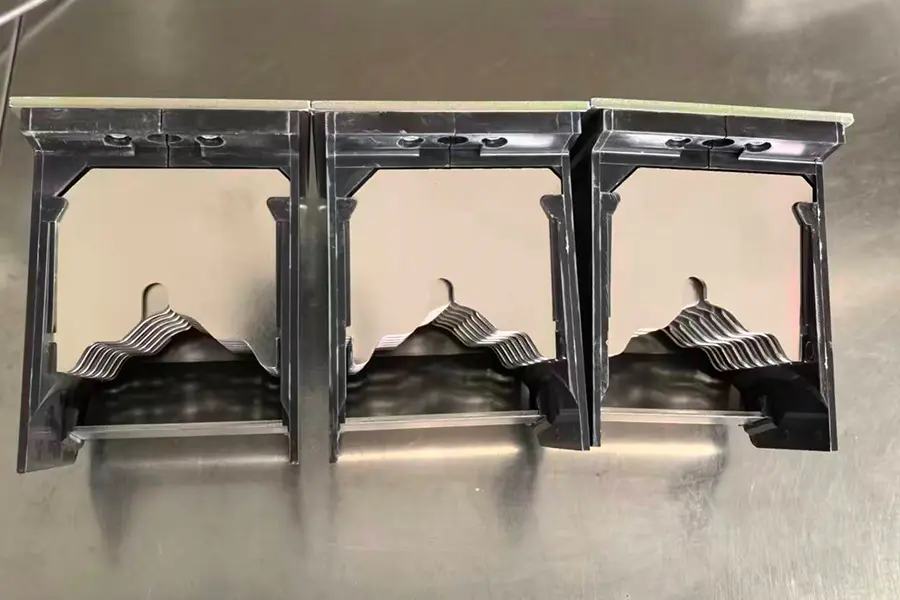

Arc Extinguisher

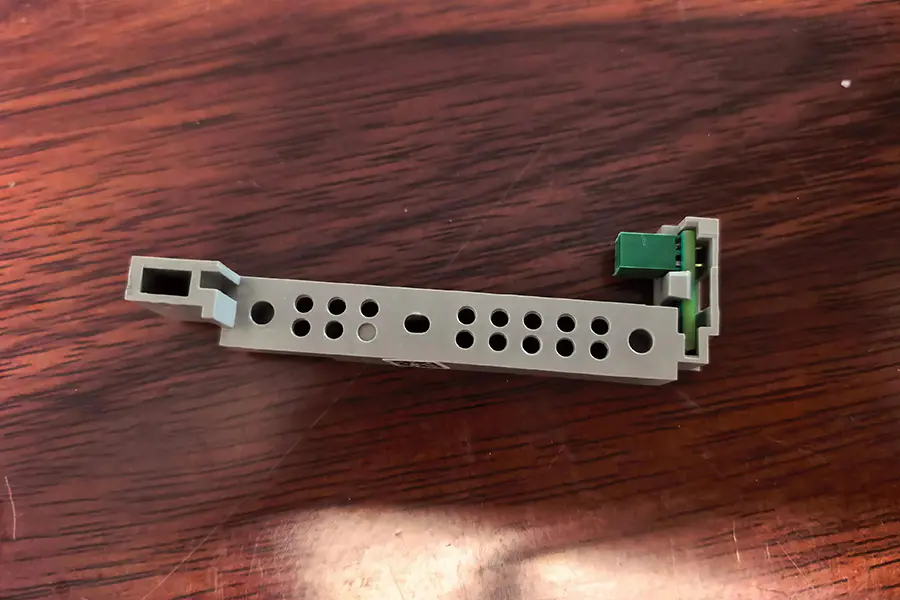

Sensor Plug

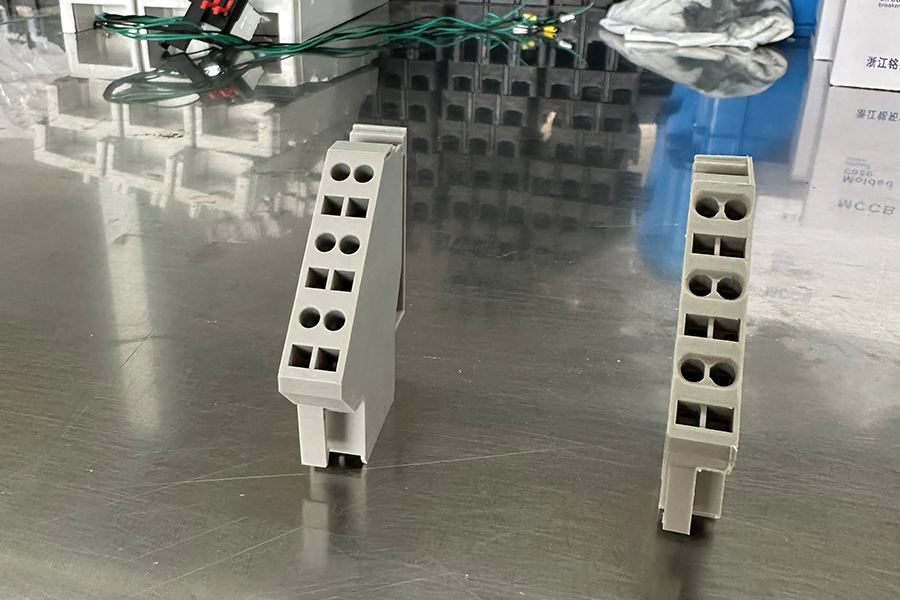

Pre-wired Terminal Block

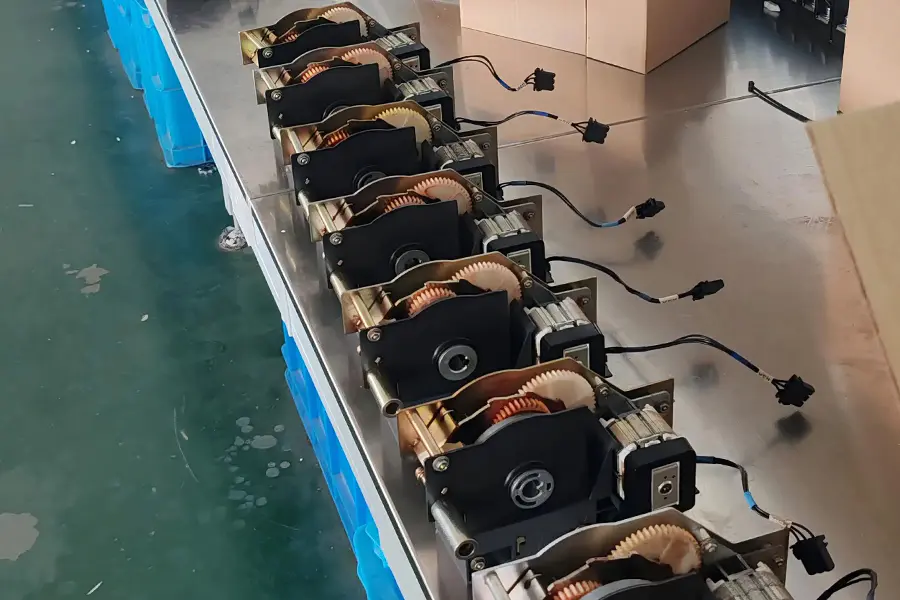

Motor

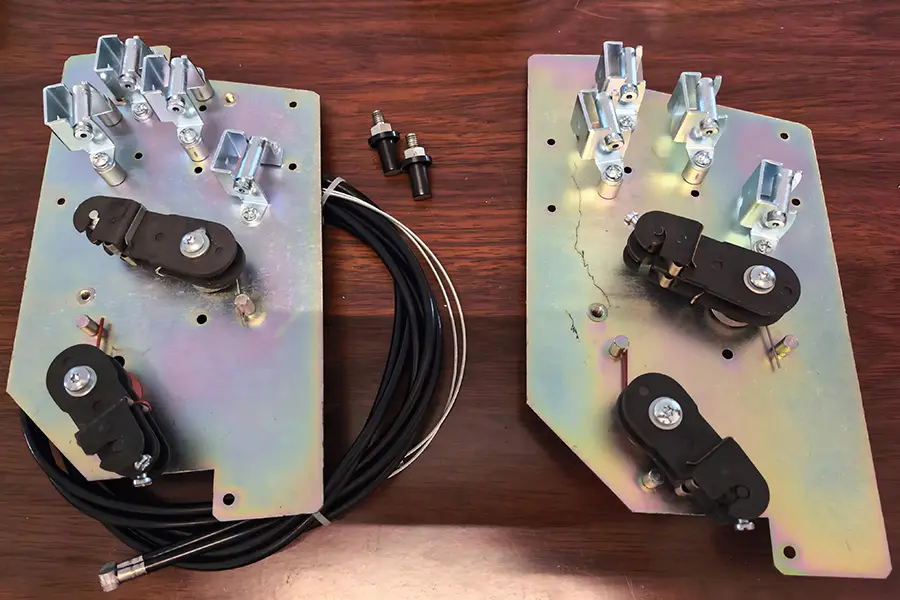

Mechanism interlocking

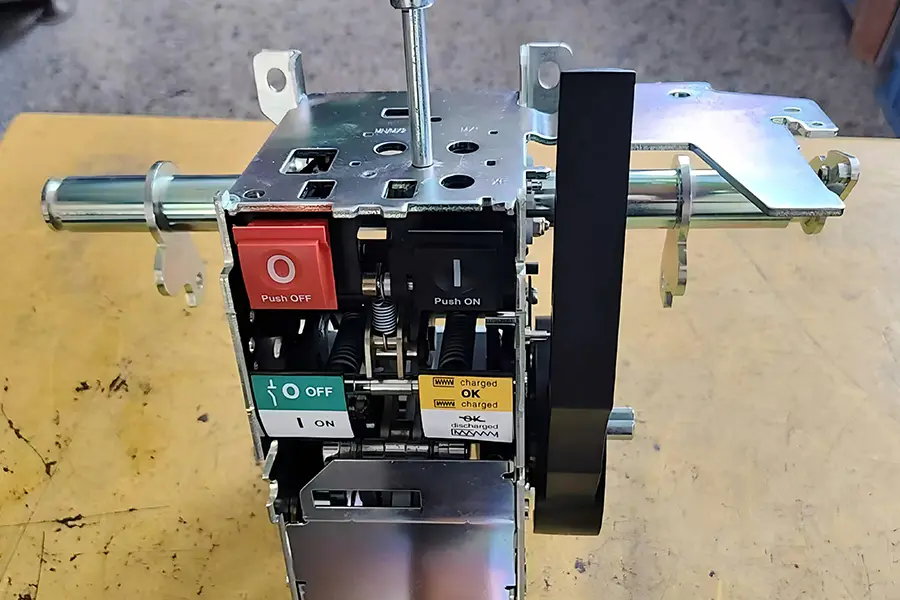

Machanism

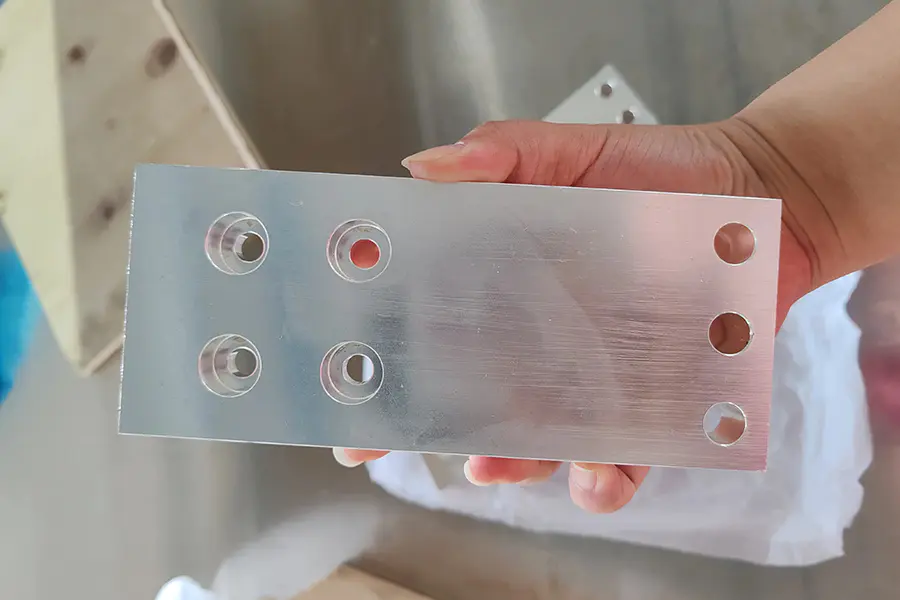

Copper Bar

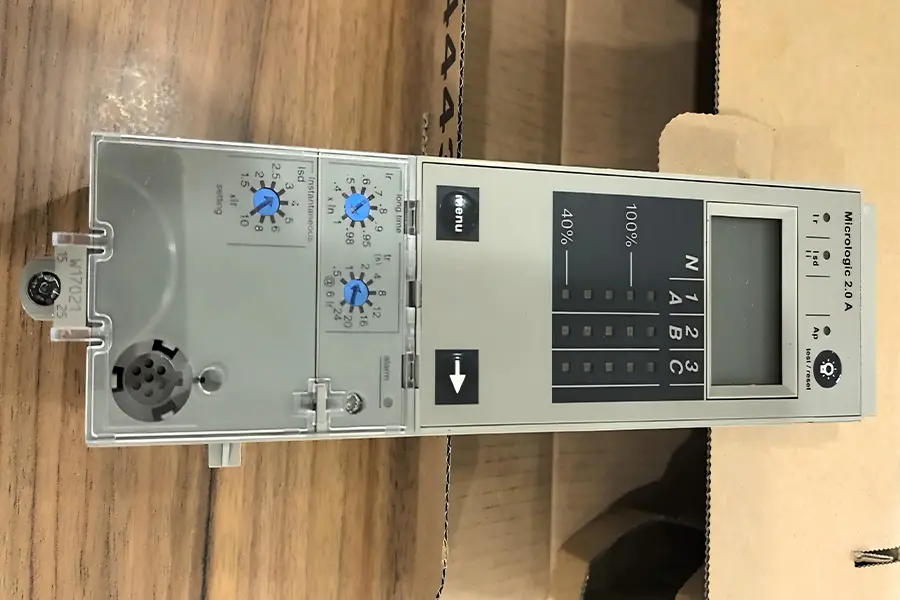

Control Unit Micrologic

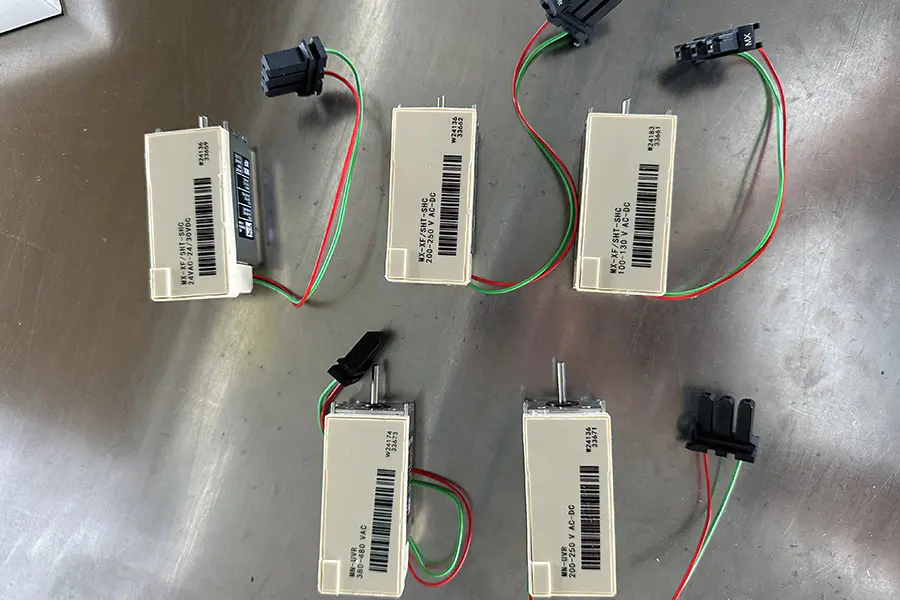

Coil

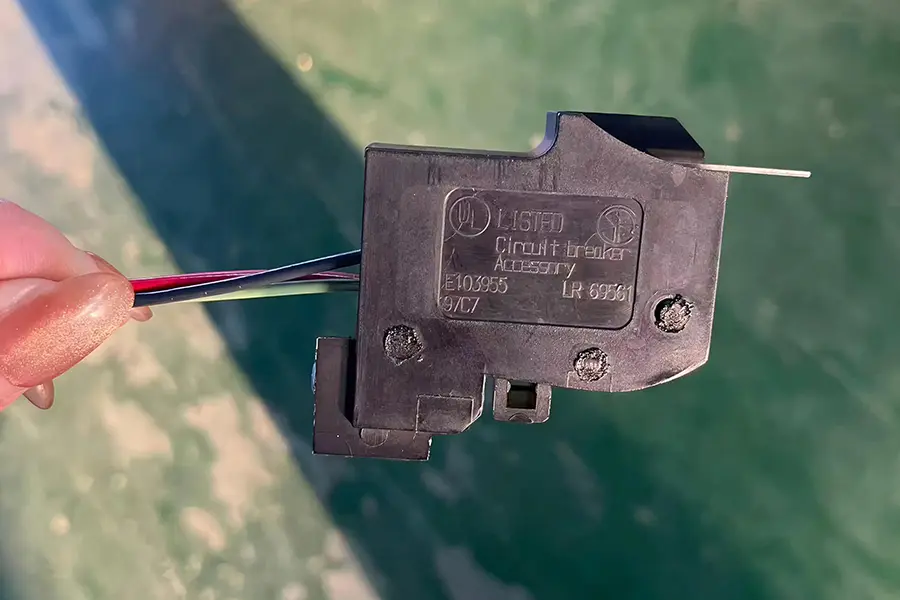

Auxiliary Contact
Moving Contact

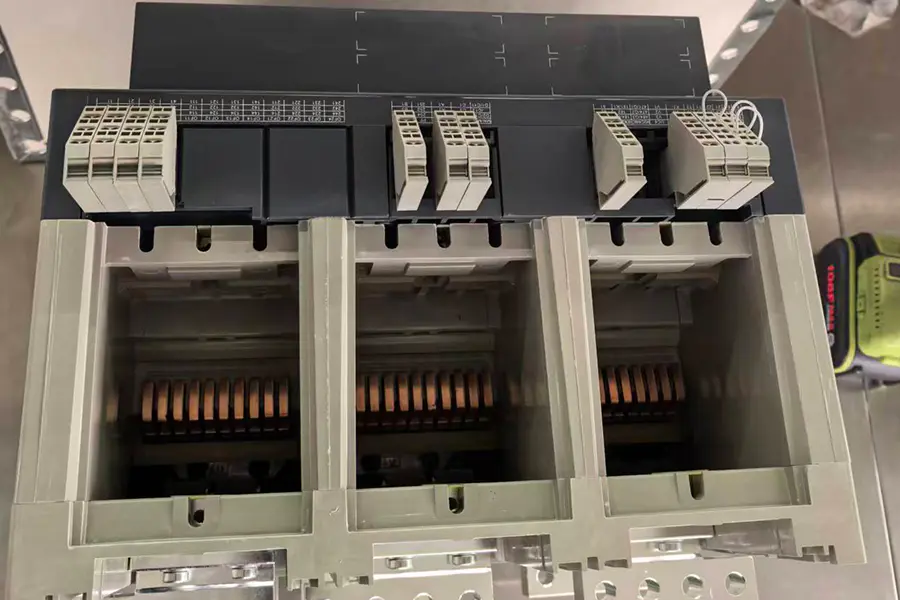

Main Body

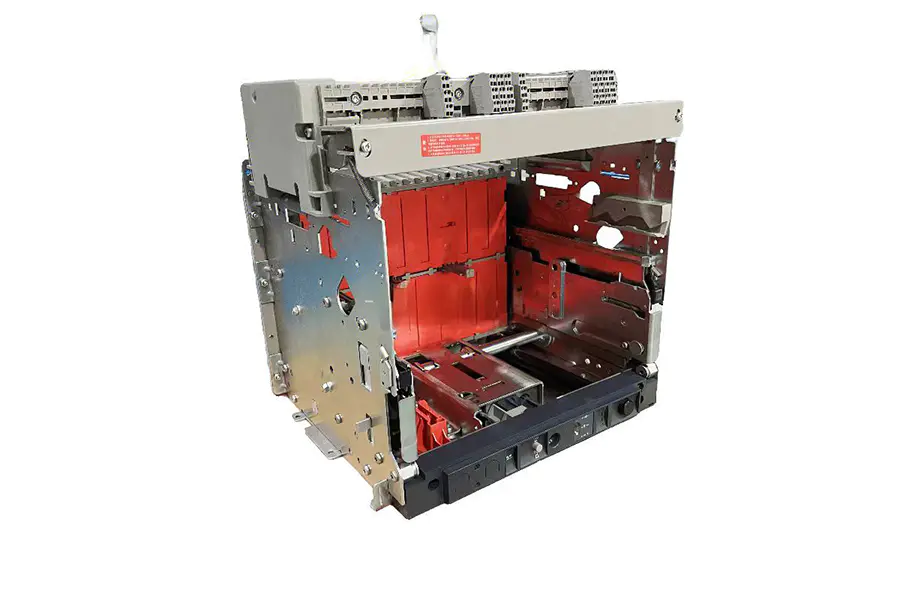

Drawerseat

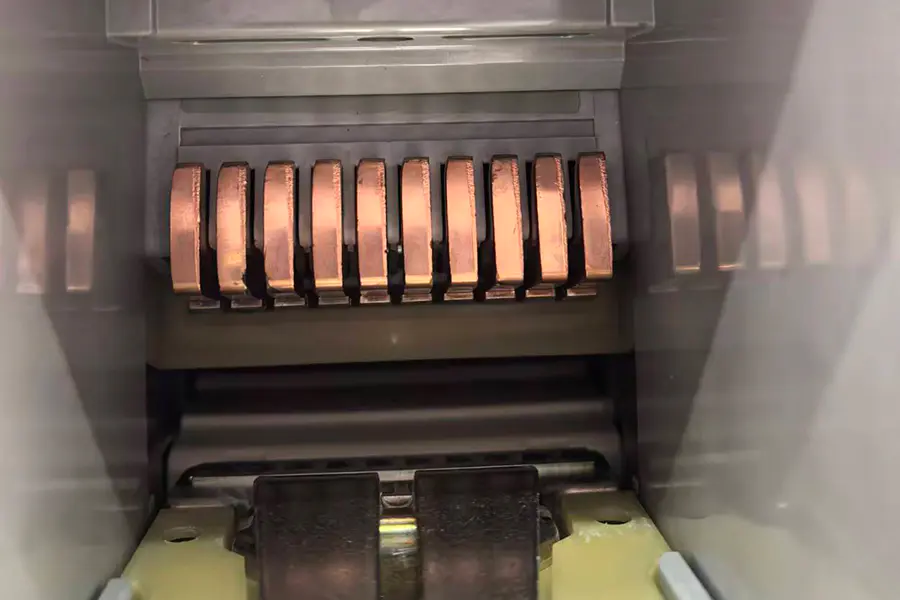

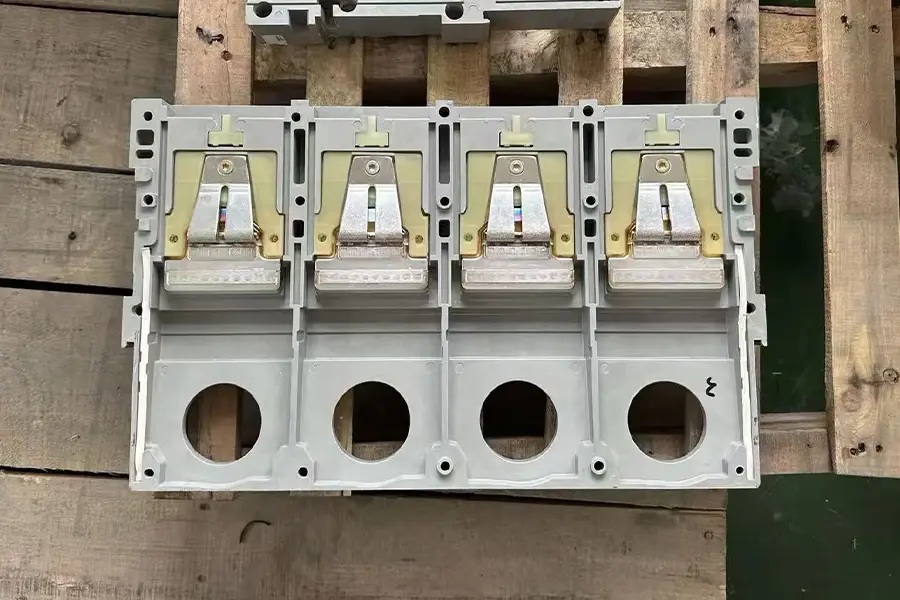

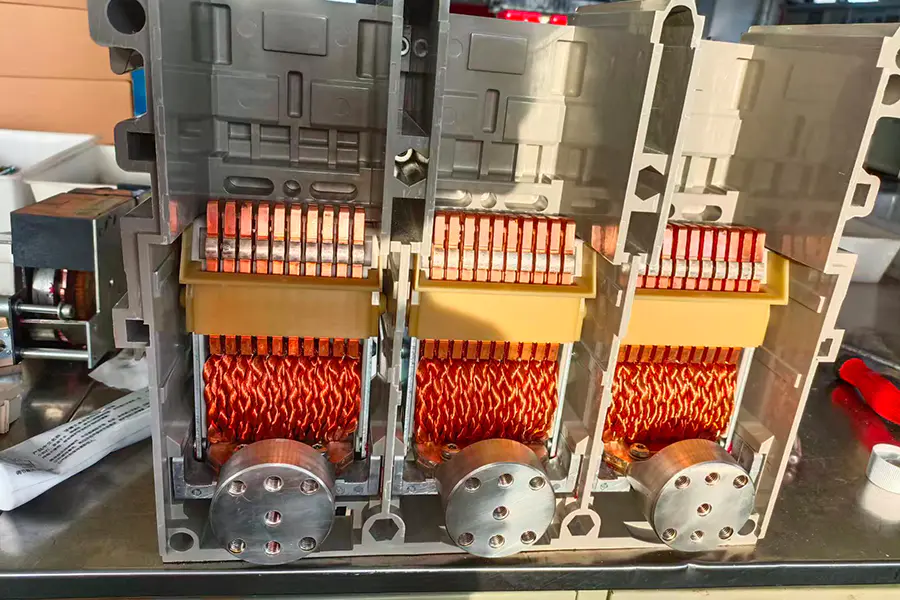

Contacts
Contacts
Contacts

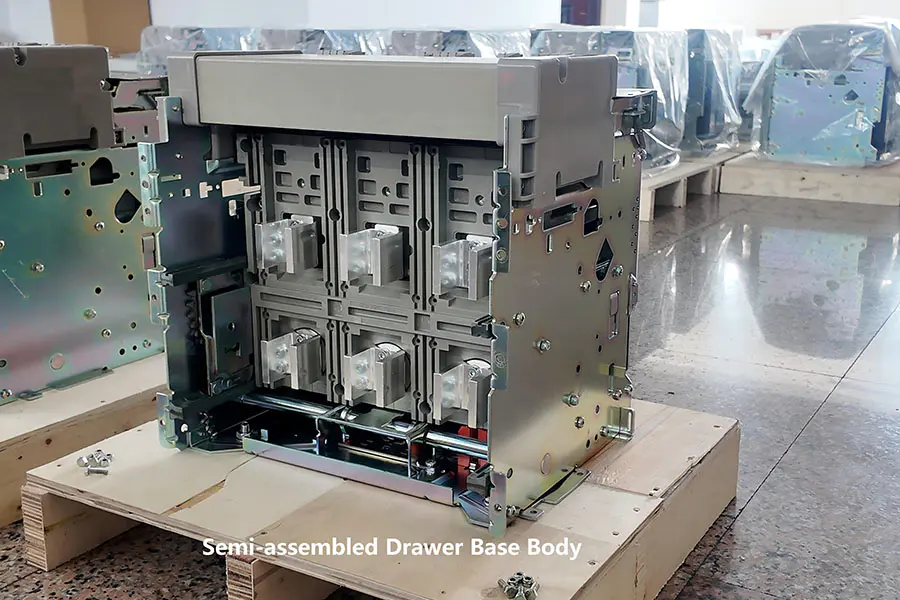

Semi-assembledDrawerBaseBody

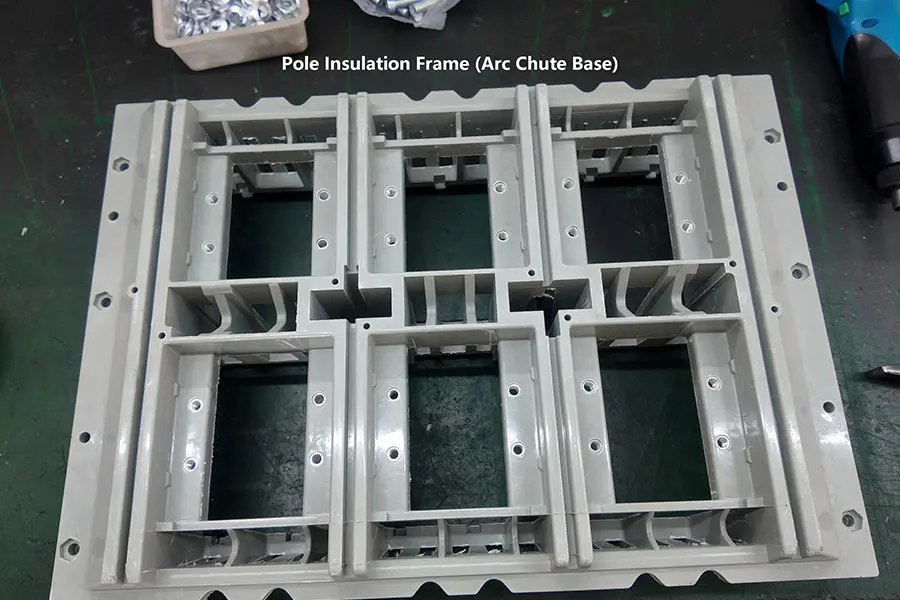

PPole Insulation Frame (Arc Chute Base)

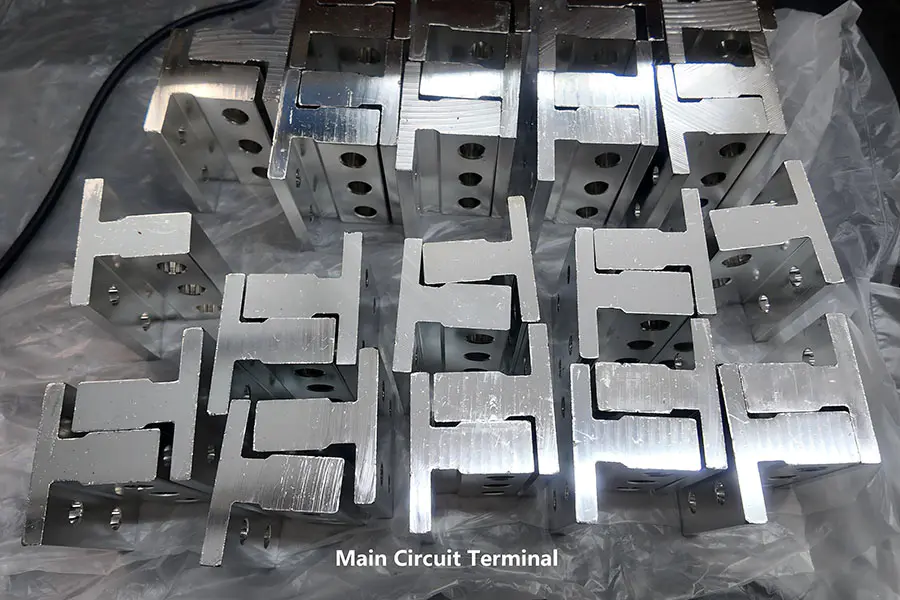

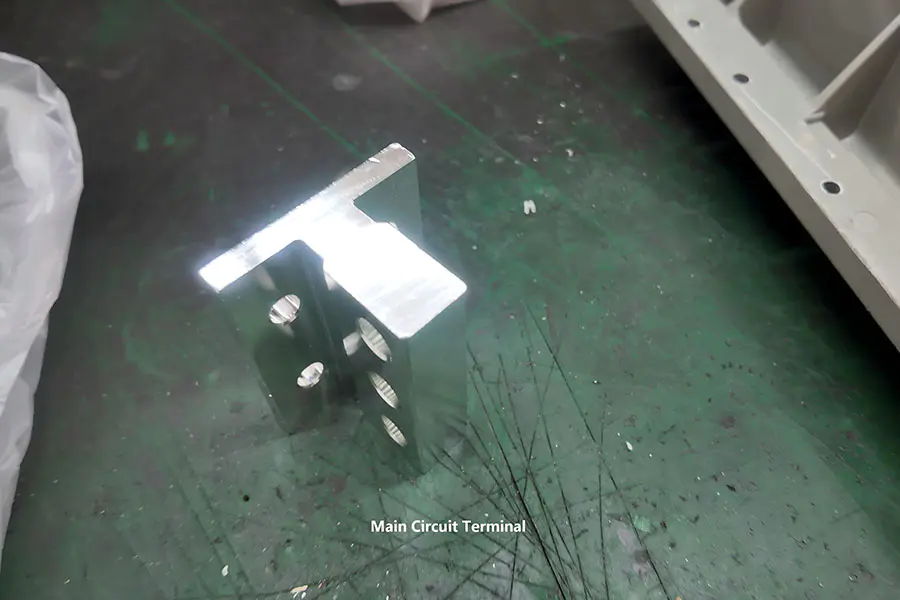

Main Circuit Terminal
Main Circuit Terminal

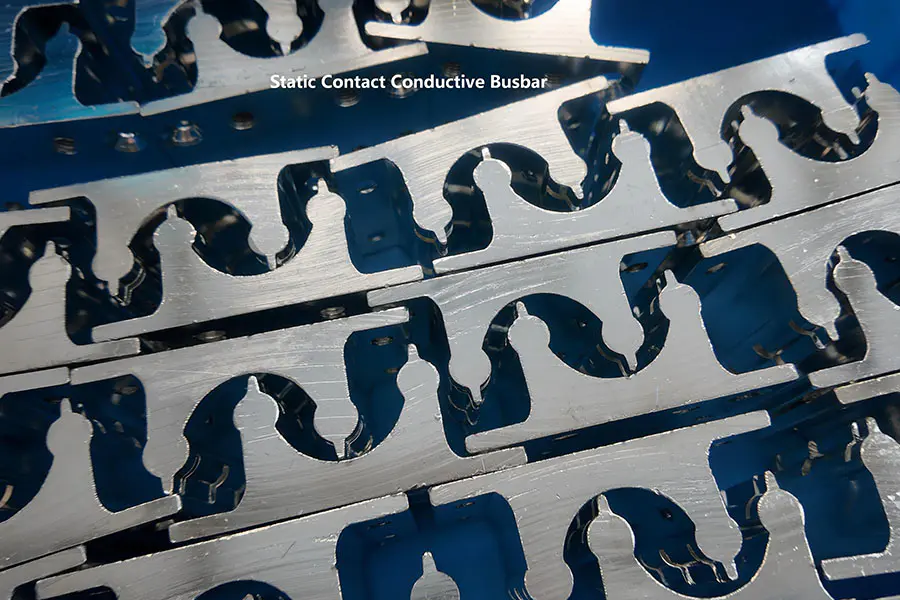

Static Contact Conductive Busbar

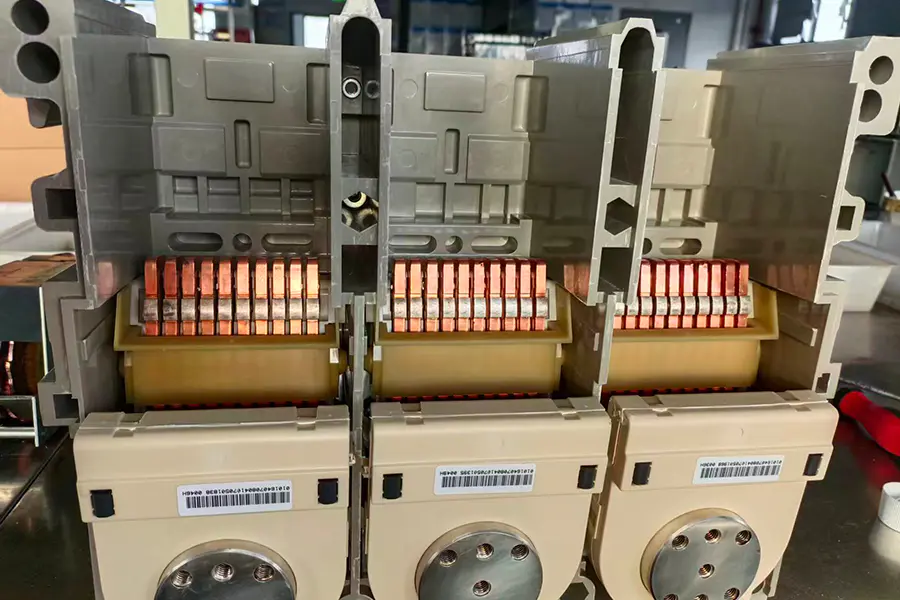

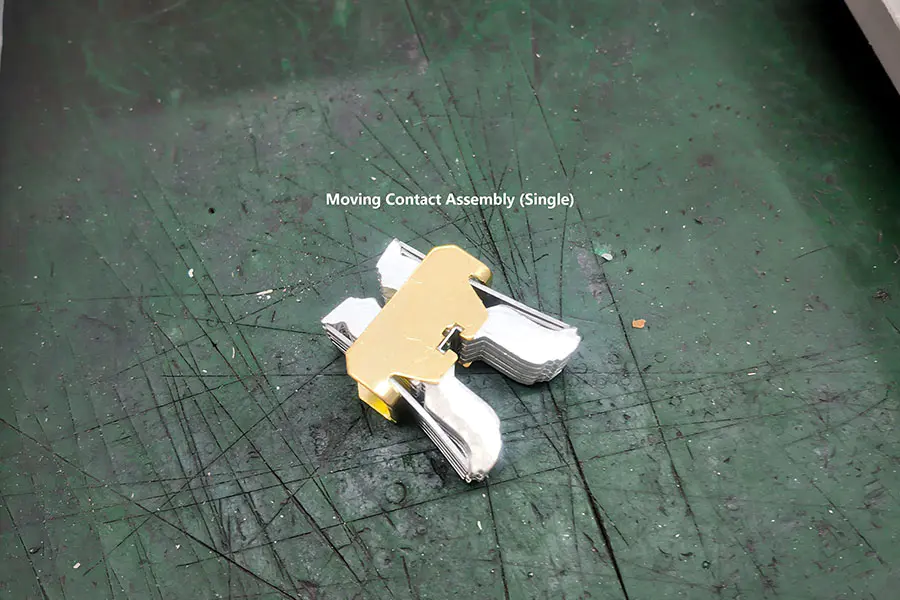

Moving Contact Assembly(Single)

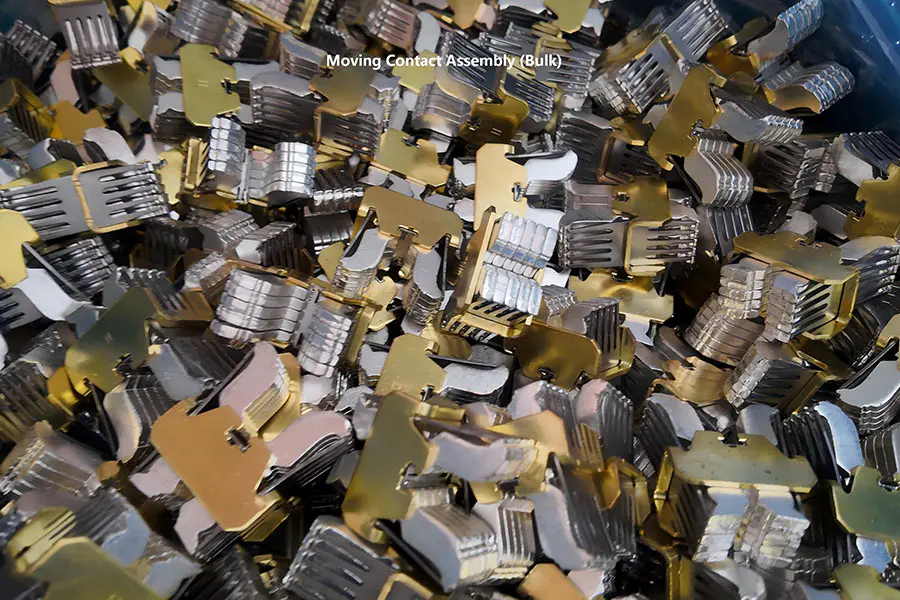

Moving Contact Assembly (Bulk)

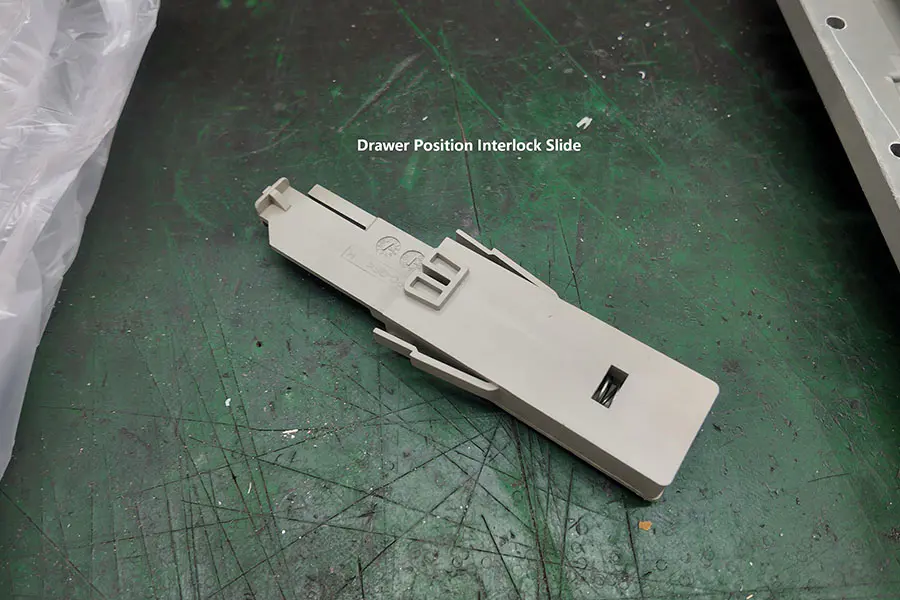

Drawer Position Interlock Slide

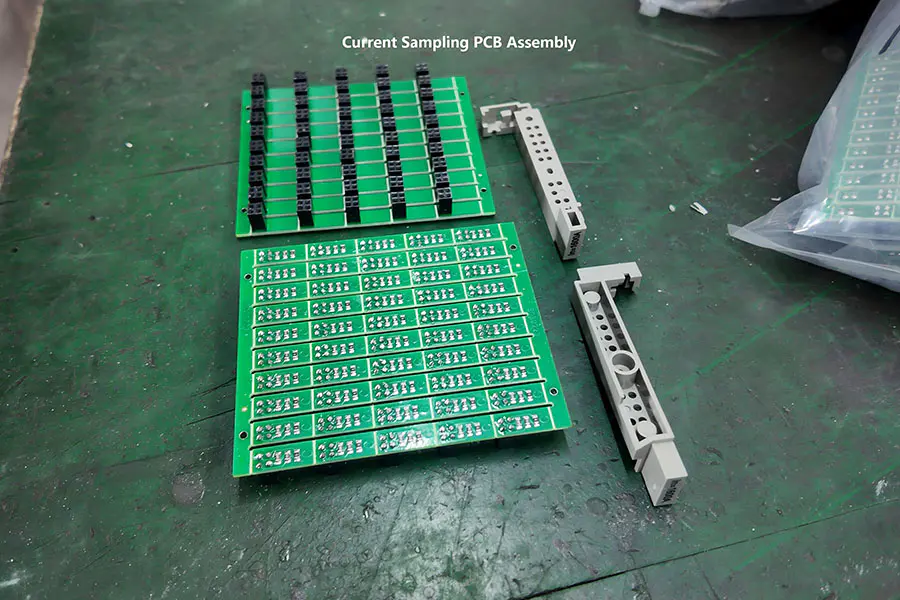

Current Sampling PCB Assembly

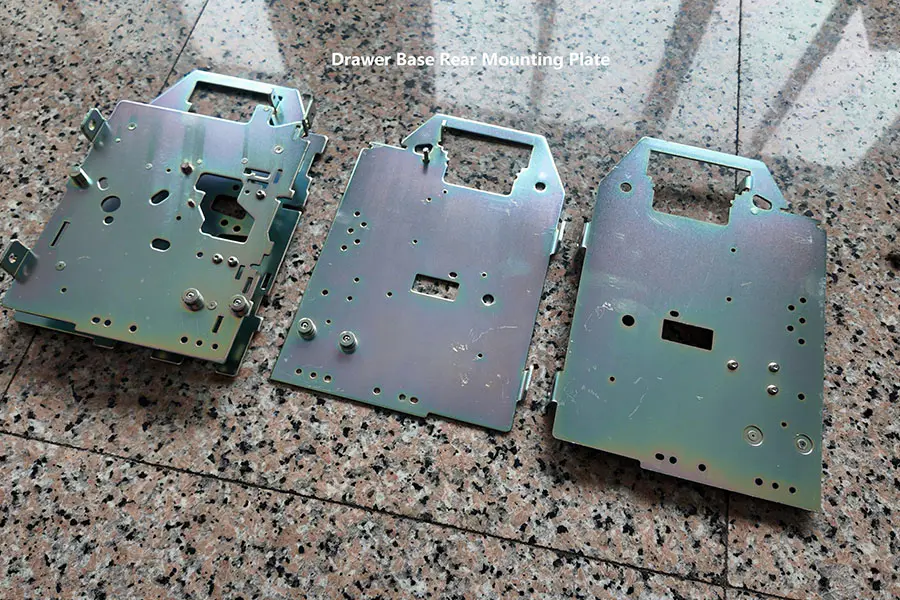

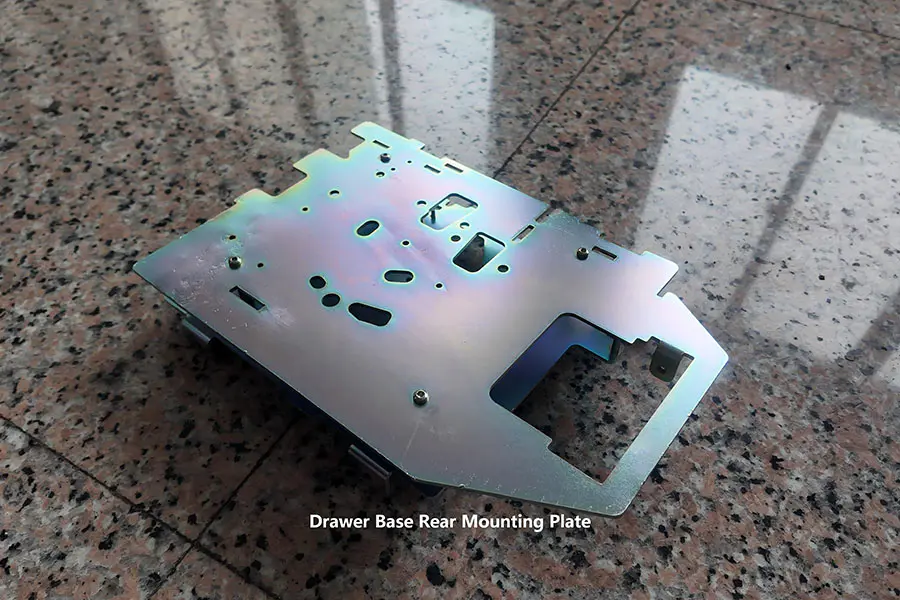

Drawer Base Rear Mounting Plate
Drawer Base Rear Mounting Plate

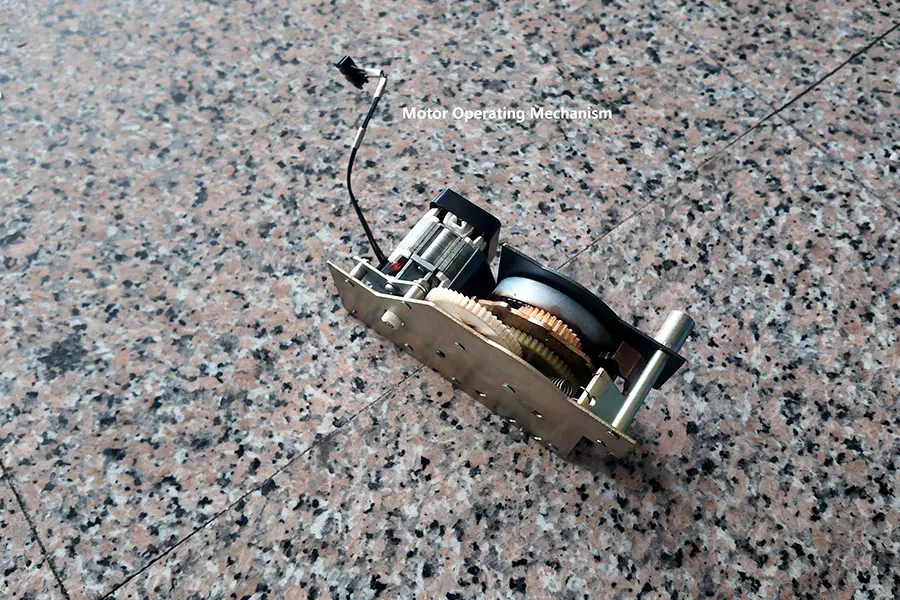

MotorOperatingMechanism

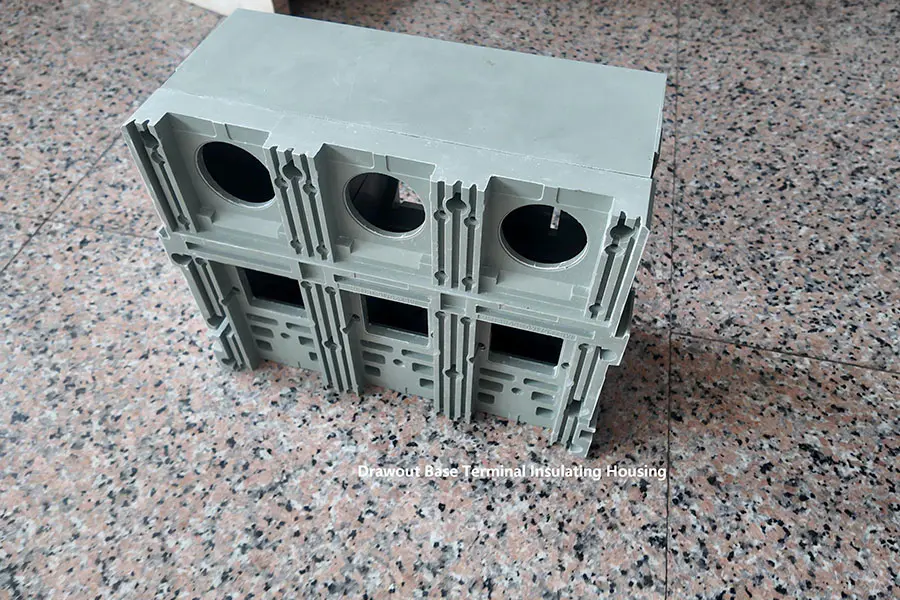

Drawout Base Terminal Insulating Housing

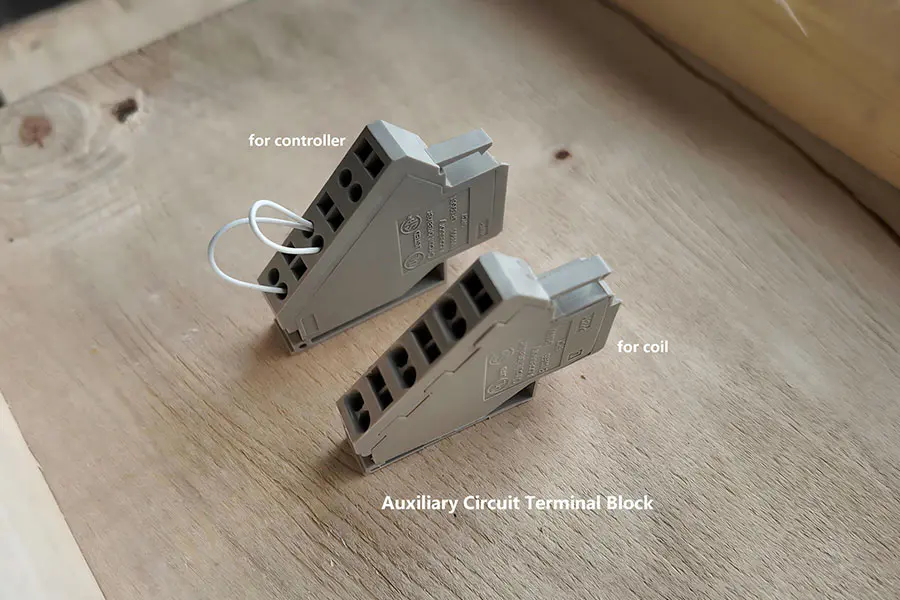

Auxiliary Circuit Terminal Block

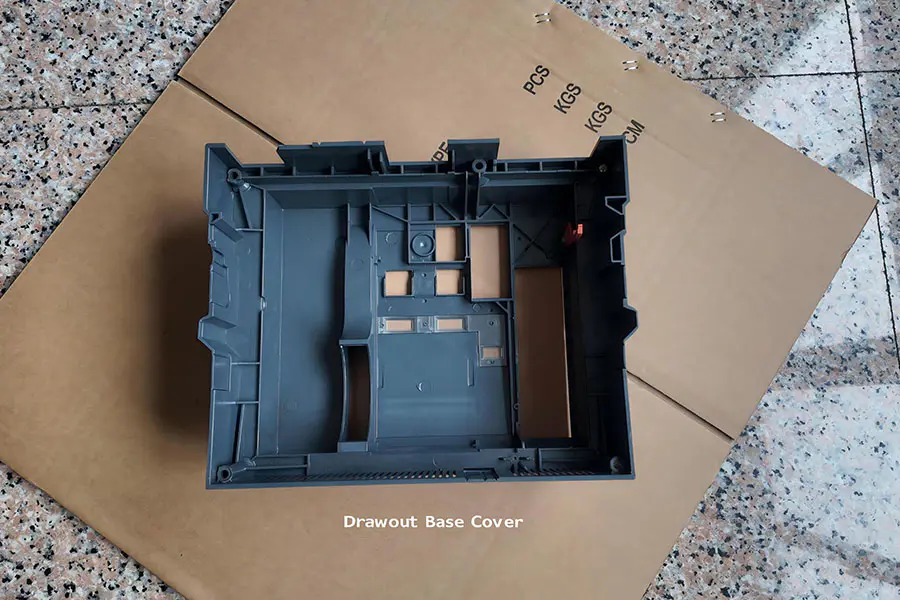

Drawout Base Cover

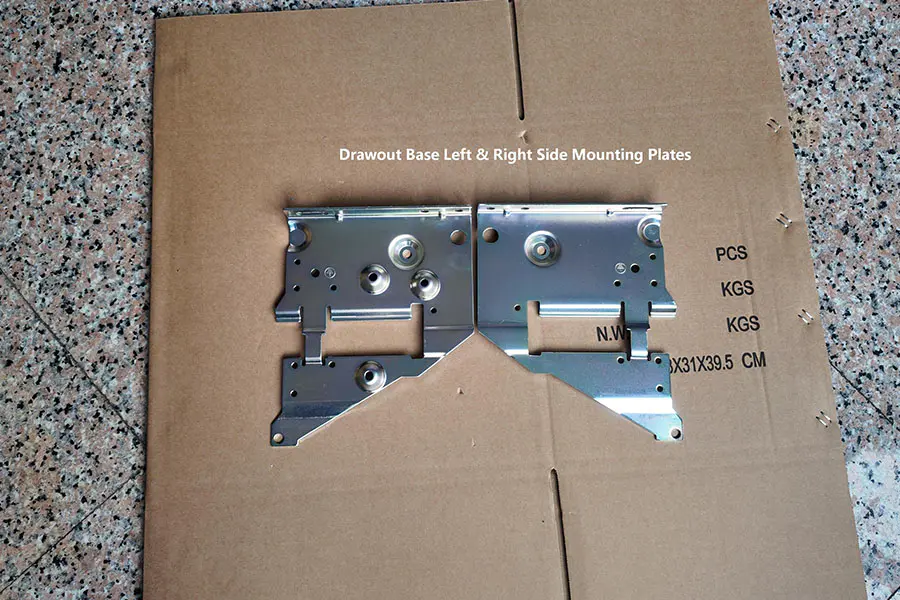

Drawout Base Left & Right Side Mounting Plates

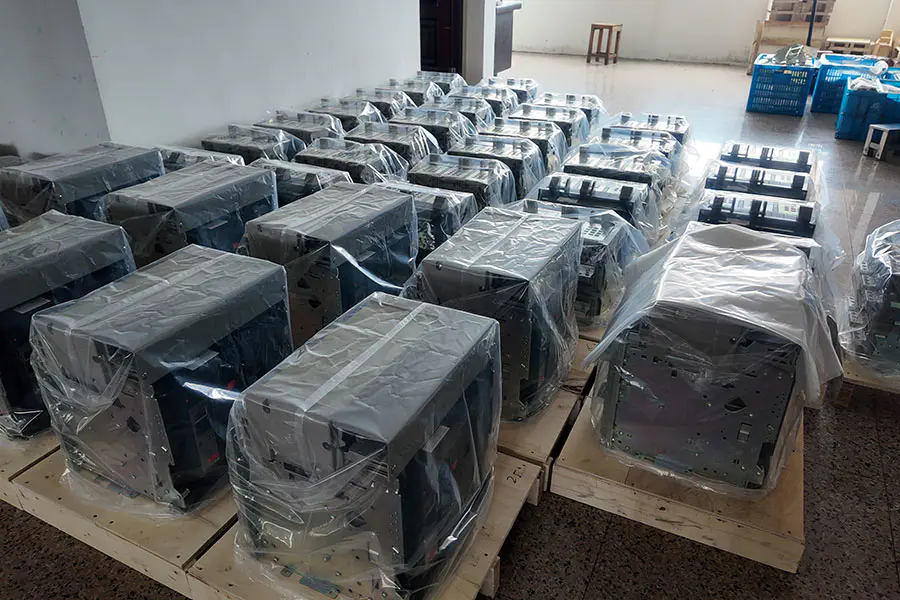

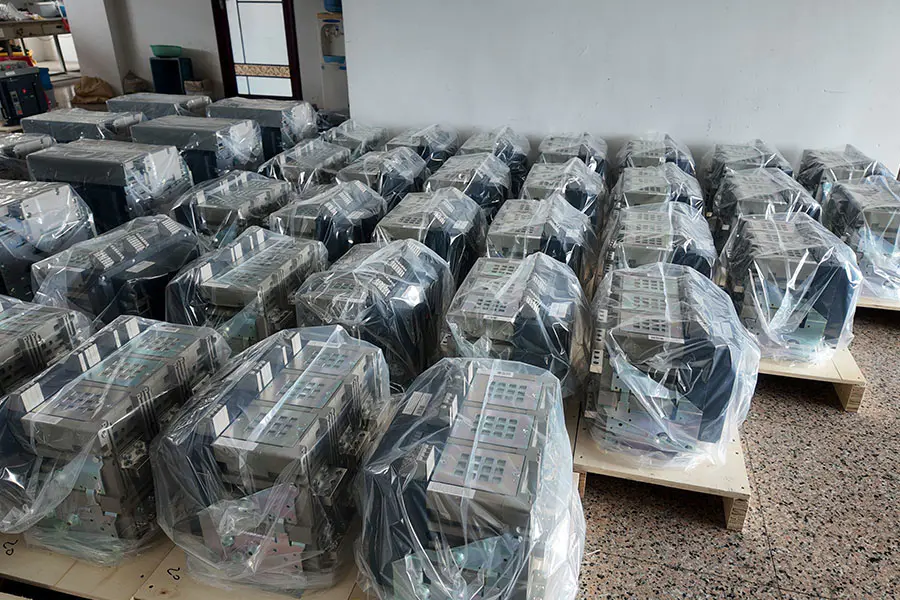

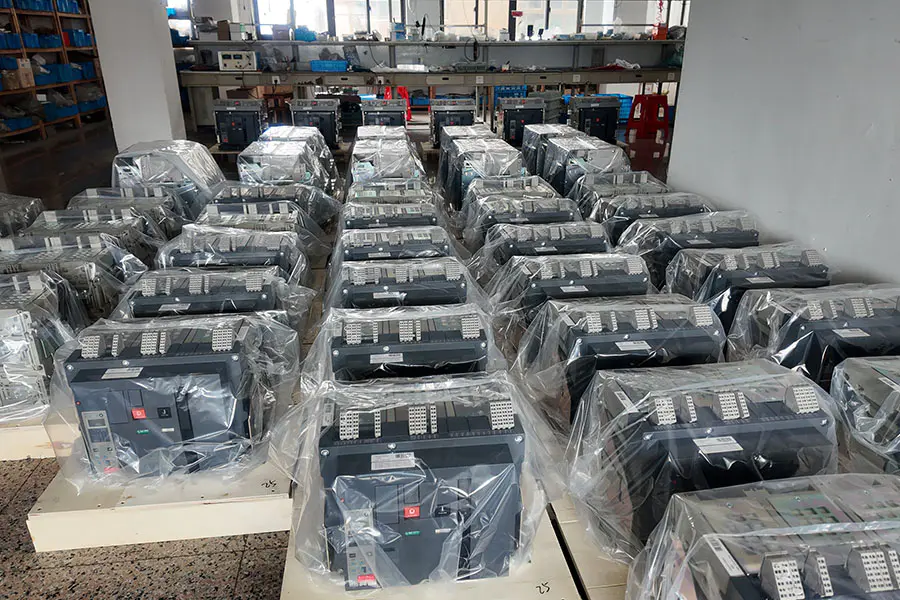

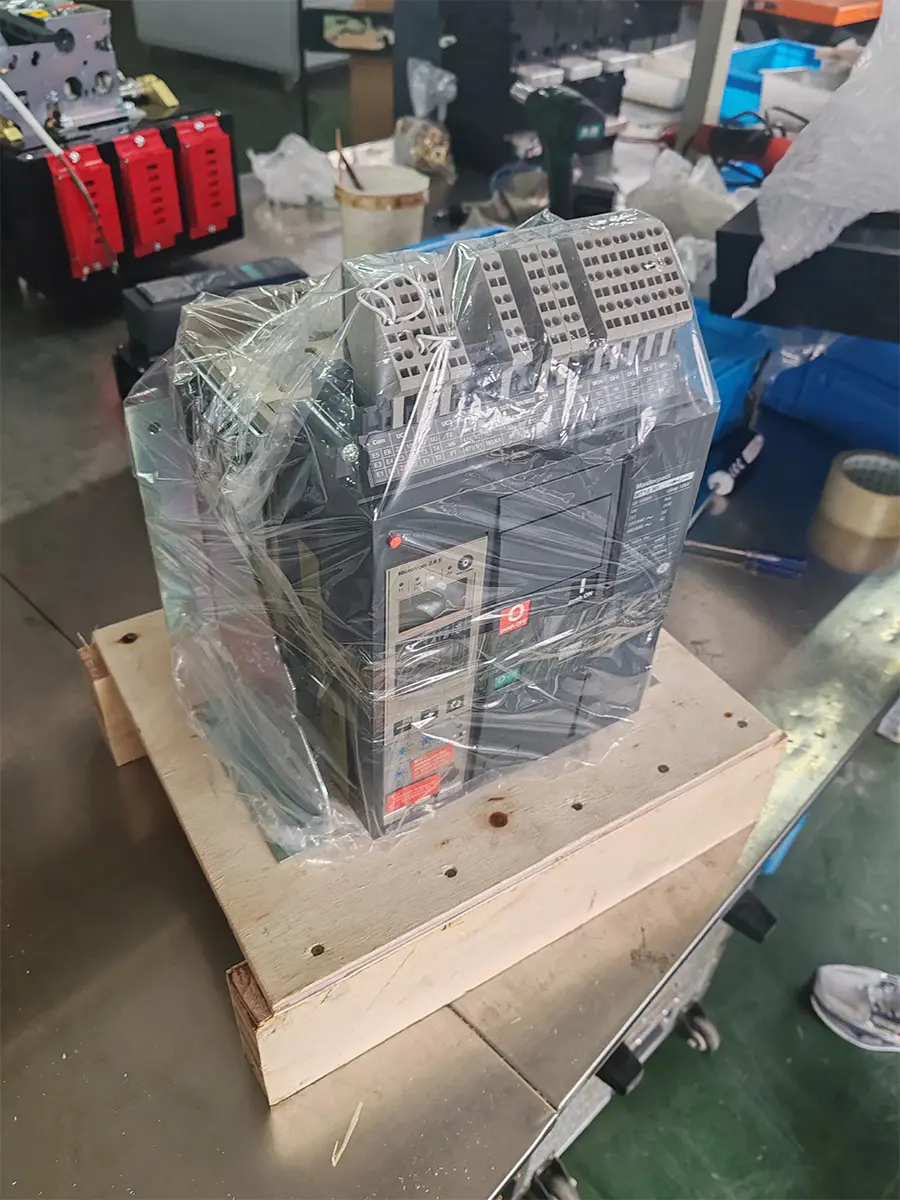

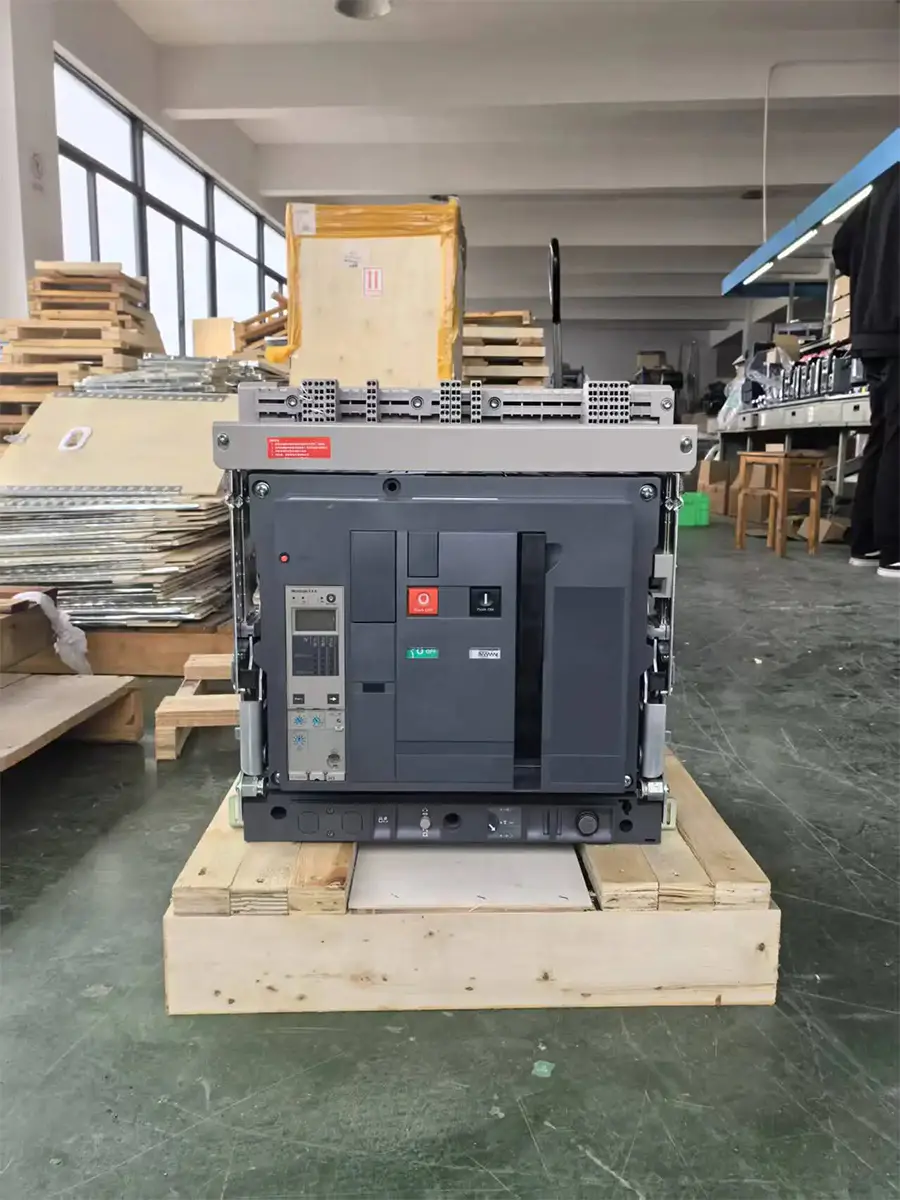

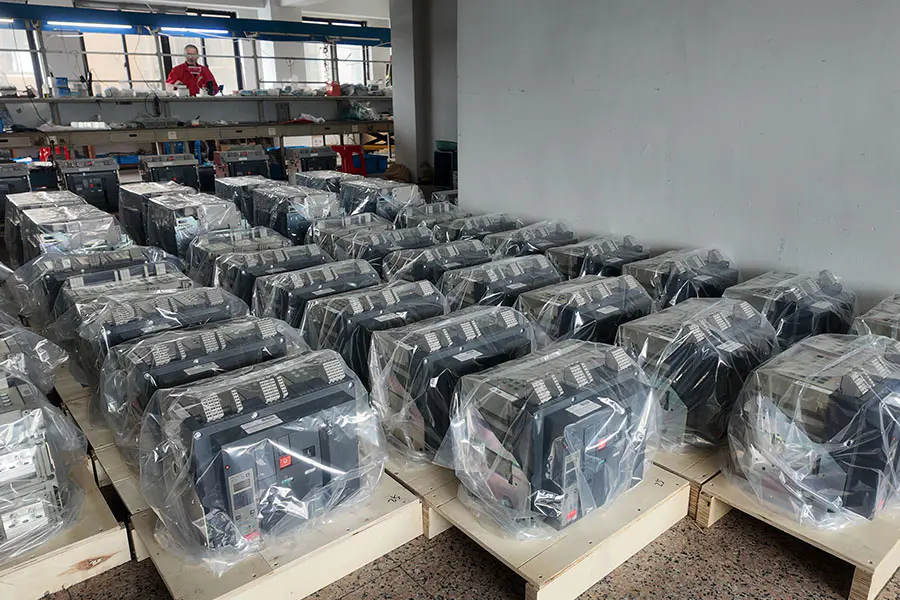

운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며, 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-

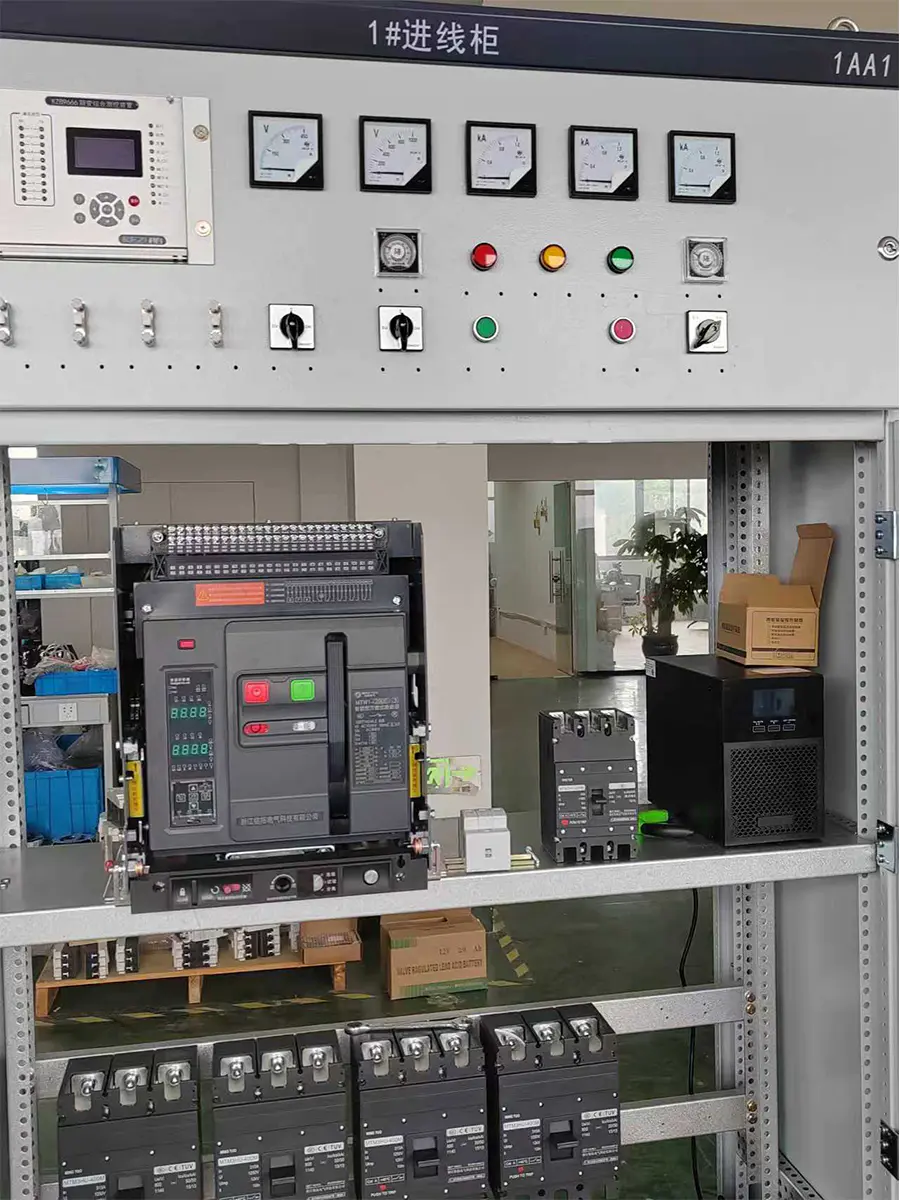

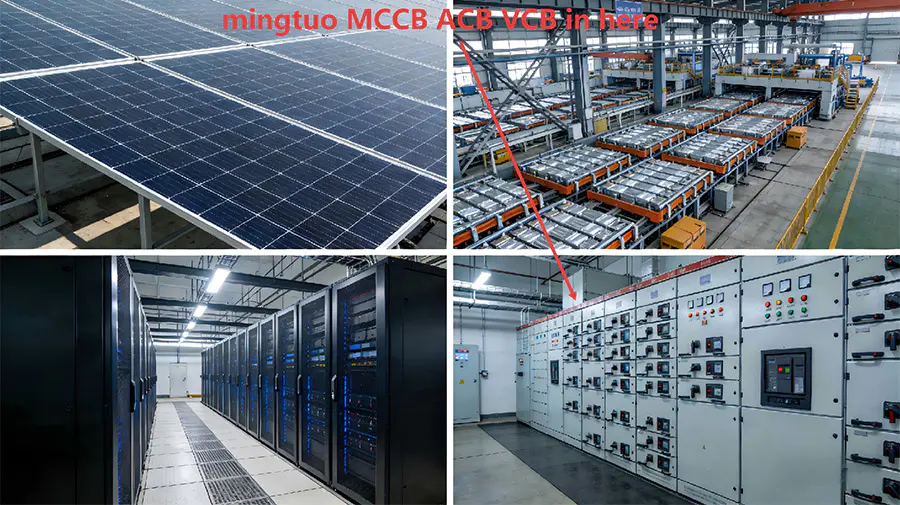

Application Scenario Footage
-

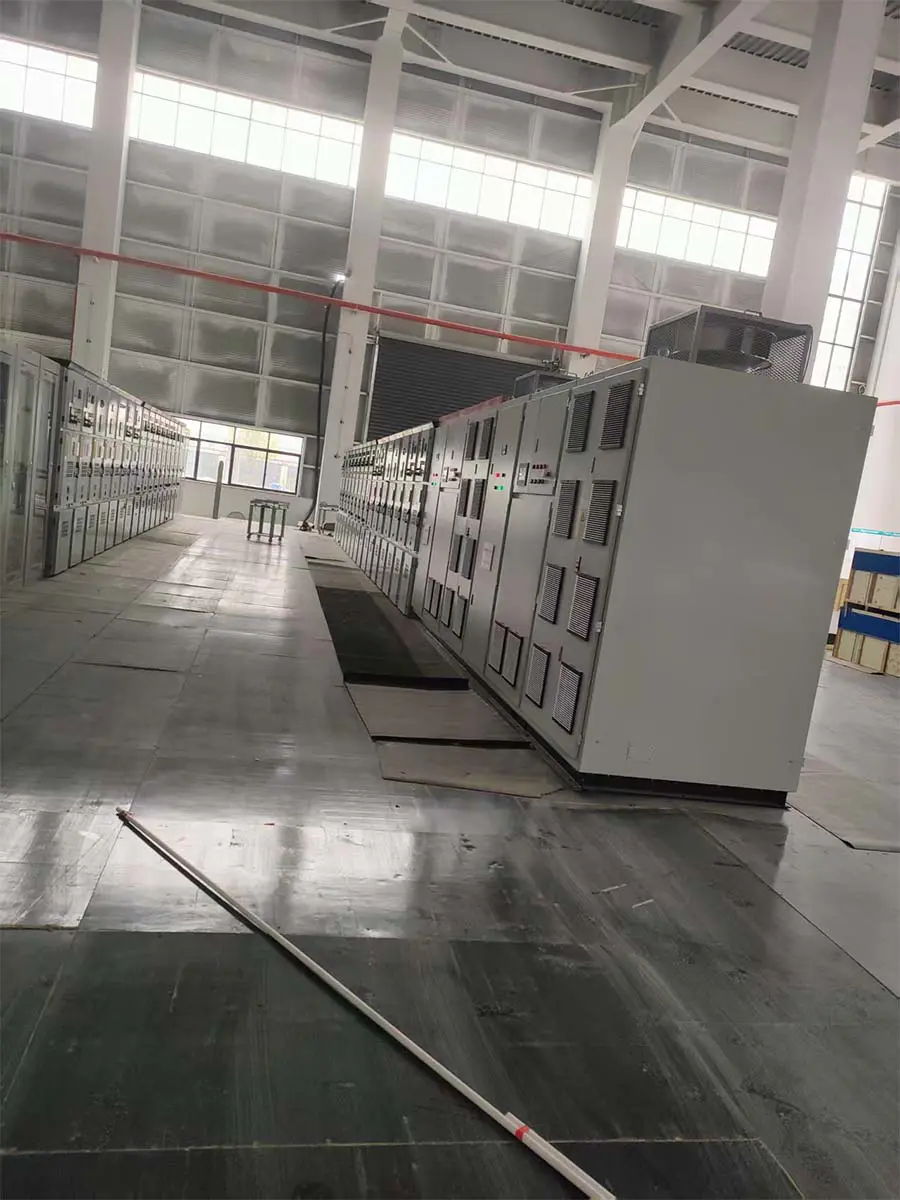

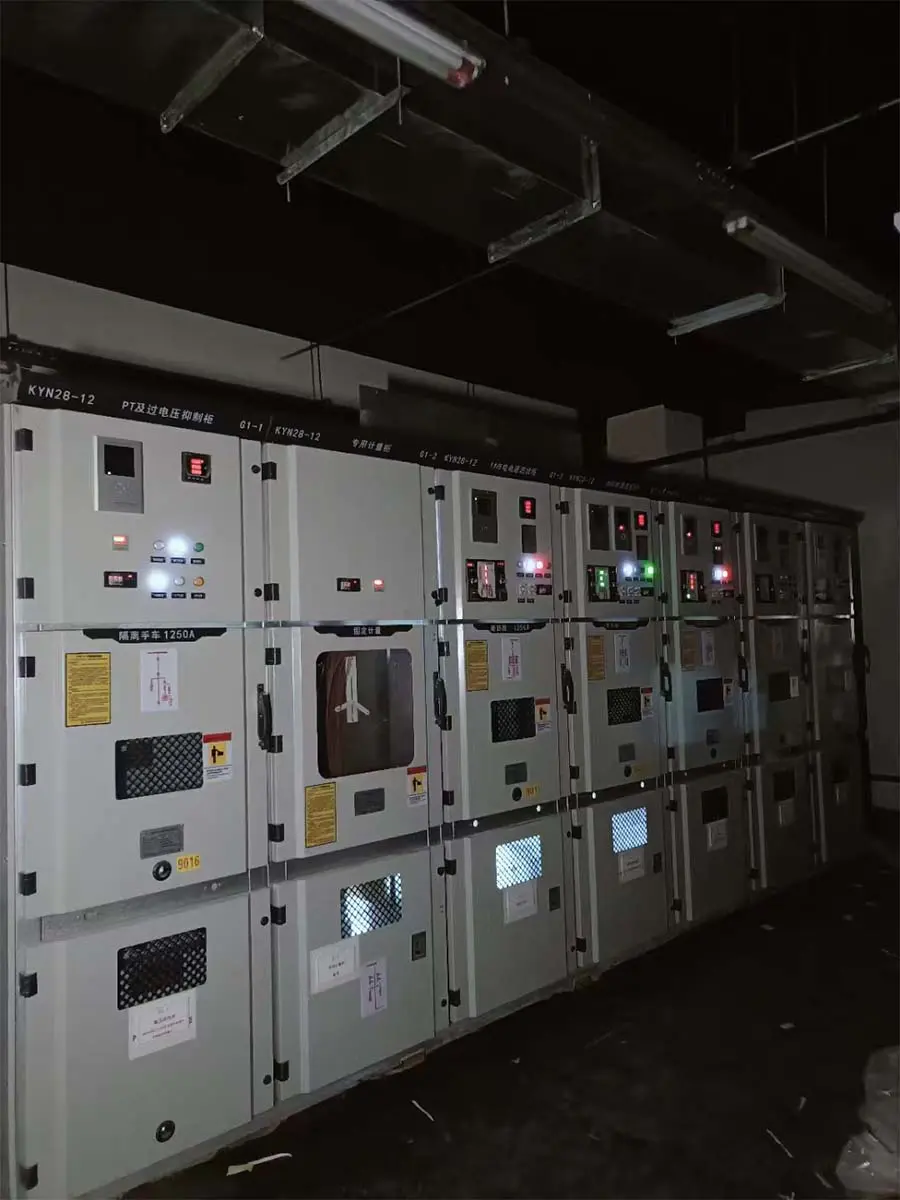

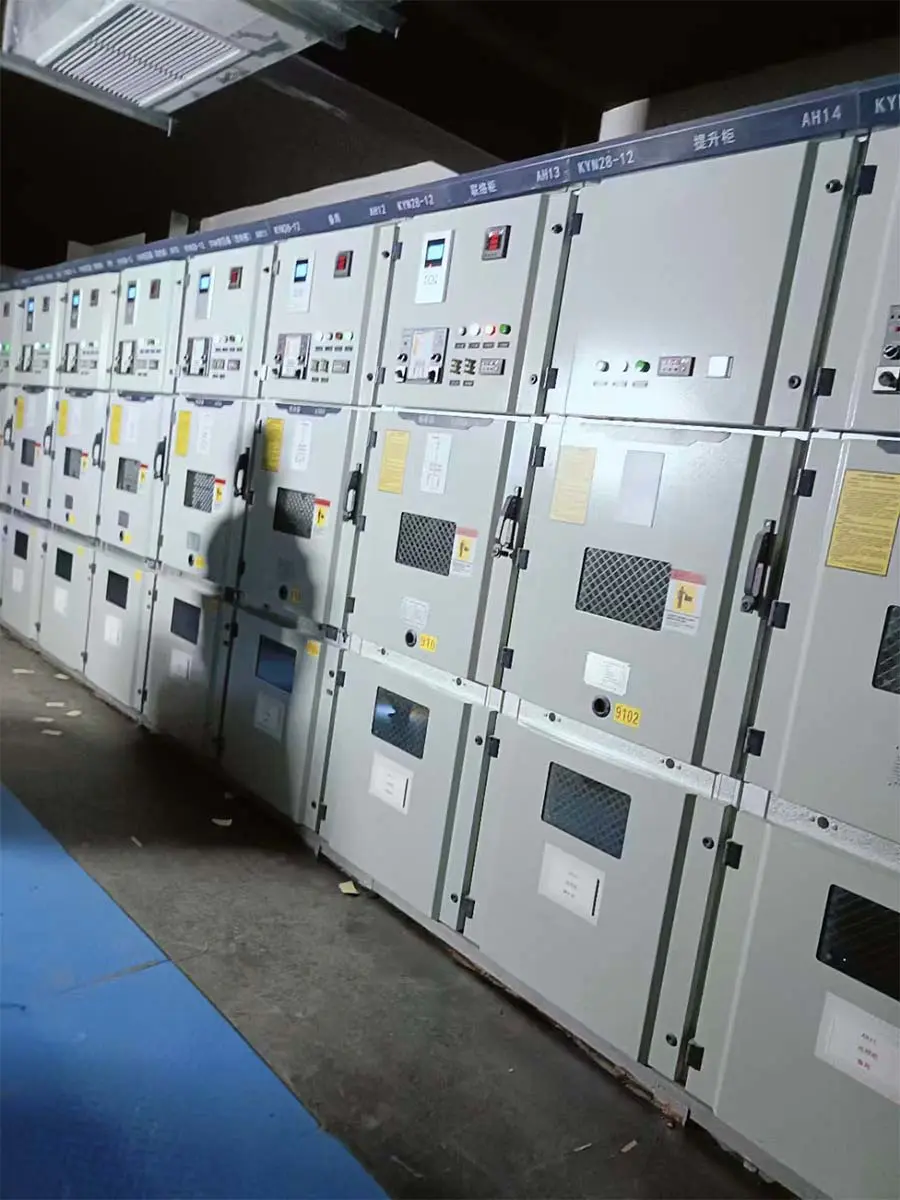

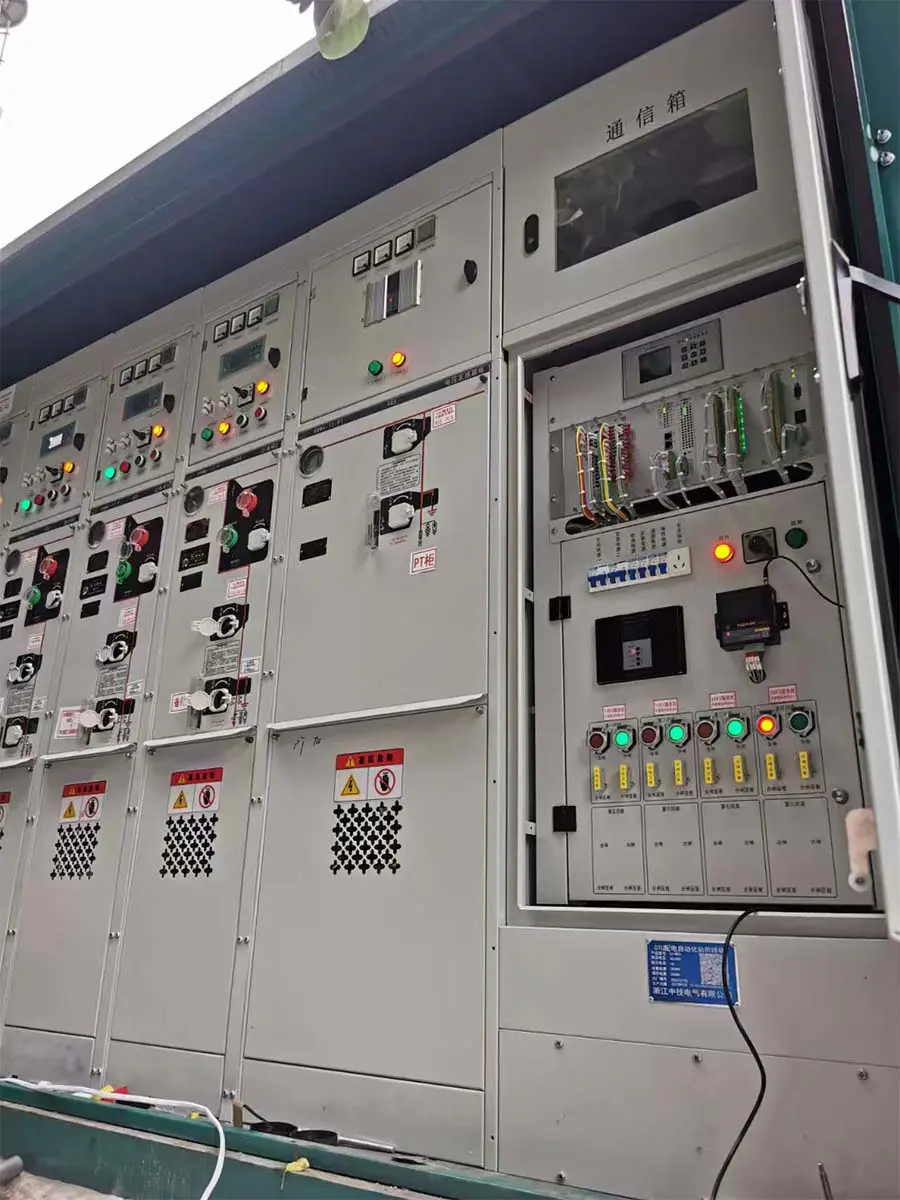

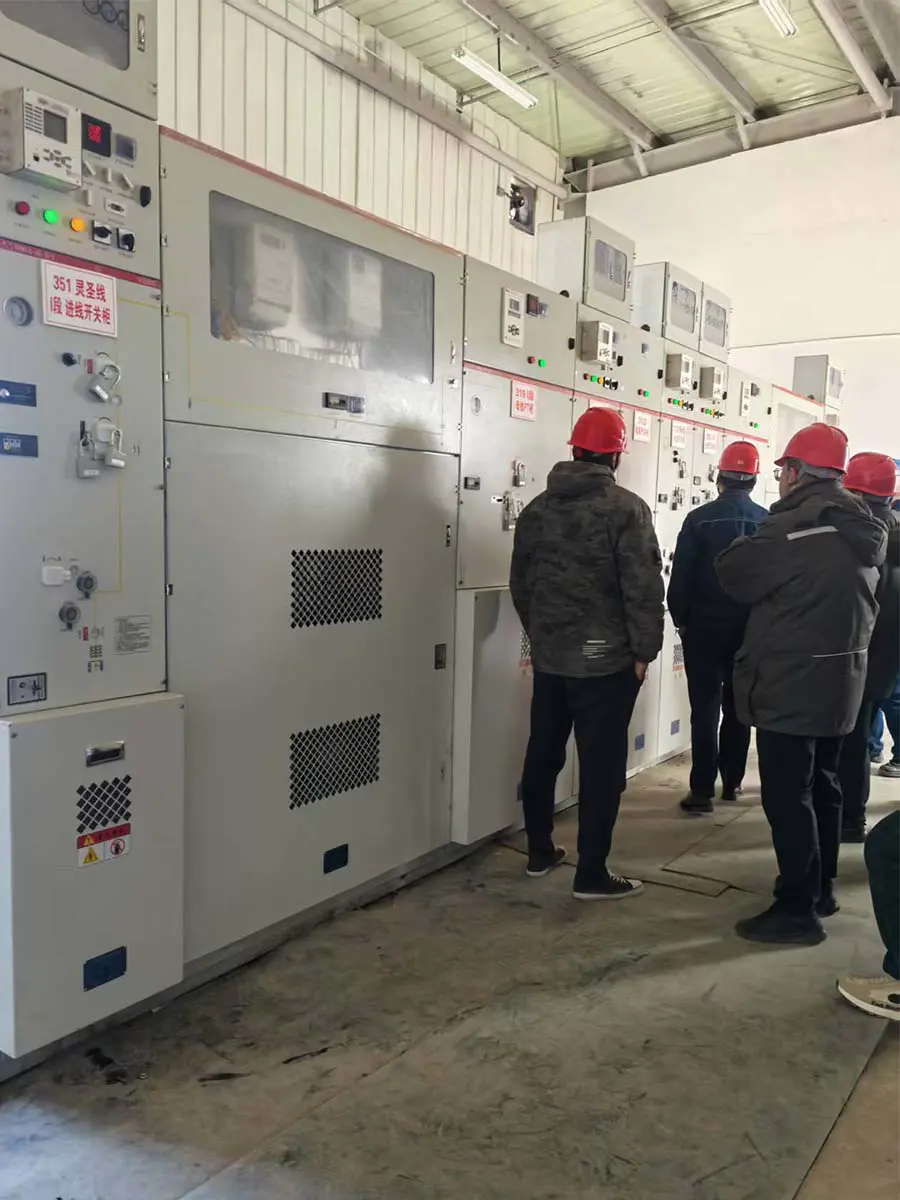

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

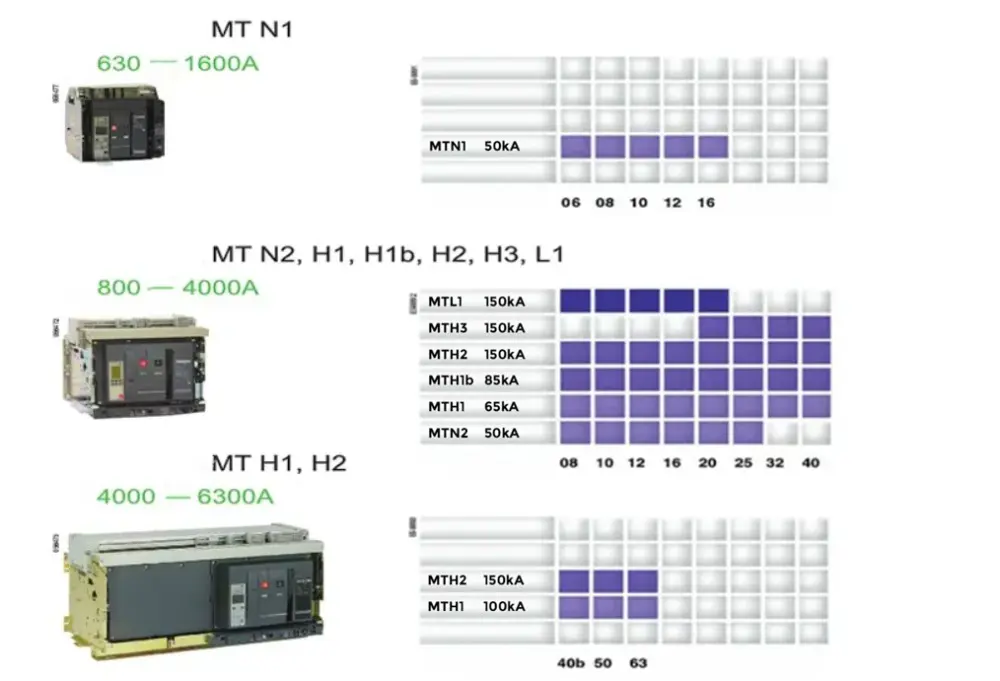

| 현재 | 630A-6300A |
| 극수 | 3P / 4P |
| 차단 용량 | N1,N2,H1,H1B,H2,H3,L1 |
| 유형 | 고정/서랍 |
| 모델 | MTMT/MTNW/MTMVS |
| 현장 M 회로 차단기 유형 | MTMT | MTNW | ||||
| MTN1 | MTH1 | MTH2 | MTN1 | MTH1 | MTH2 | |
| M08 3P/4P | √ | √ | √ | √ | √ | √ |
| M10 3P/4P | √ | √ | √ | √ | √ | √ |
| M12 3P/4P | √ | √ | √ | √ | √ | √ |
| M16 3P/4P | √ | √ | √ | √ | √ | √ |
| M20 3P/4P | √ | √ | √ | √ | √ | √ |
| M25 3P/4P | √ | √ | √ | √ | √ | √ |
| M32 3P/4P | √ | √ | √ | |||
| 모델 NO. | MT12N1 |
| 아크 소화 매체 | 공기 |
| 구조 | ACB |
| 유형 | 회로 차단기 |
| 인증 | ISO9001-2000, CE, CCC |
| 단일 총중량 | 25.000kg |
| 소재 | 높은 표준 플라스틱은 구리 |
| 정격 주파수(Hz) | 50/60 |
| 보호 | IP30 |
| 스타일 | 고정형 |
| 운송 패키지 | 나무 상자 |
| 상표 | 밍튜오 |
| HS코드 | 8536200000 |
| 속도 | 고속차단기 |
| 설치 | 고정 |
| 극수 | 3~4 |
| 기능 | 기존 차단기, 차단기 고장 보호, 과전류 보호, OVP(과전압 보호) |
| 판매 단위 | 단품 |
| 단일 패키지 크기 | 27X32X40cm |
| 정격전압 | AC400V |

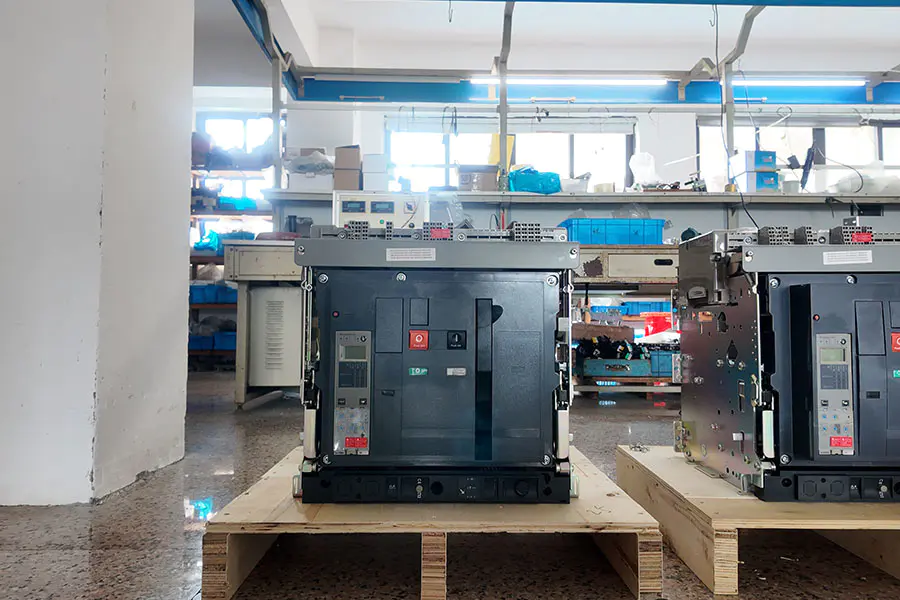

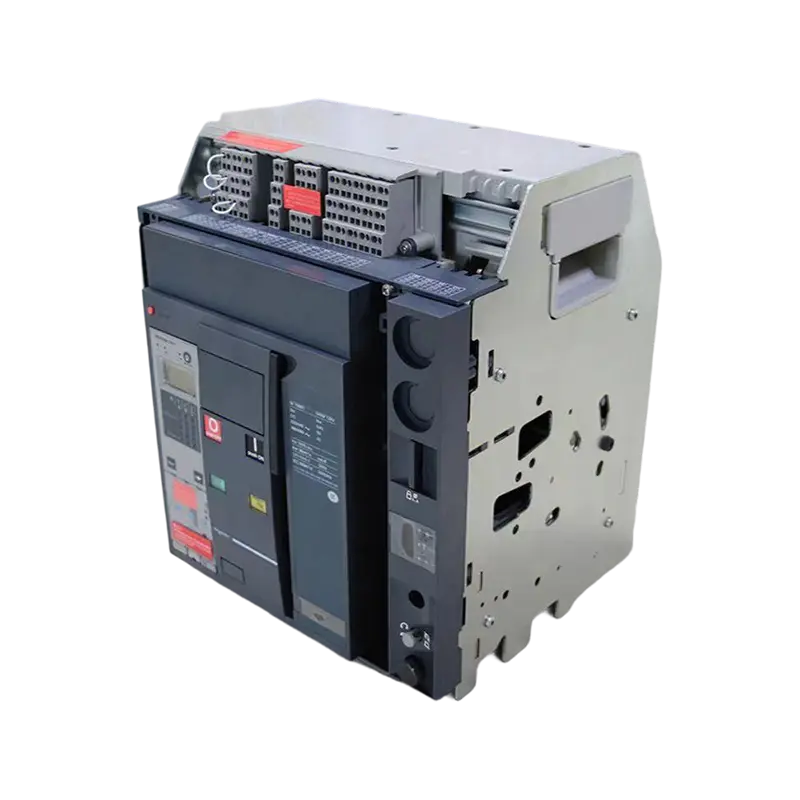

| 제품명 | Acb 공기 회로 차단기 |
| 극 | 3p/4p |
| 인증서 | IEC CE CCC |
| 사양 | 맞춤형 |
| 원산지 | 중국 저장성 |
| 생산능력 | 300 |
| 패키지 크기 | 27.00cm * 32.00cm * 40.00cm |
| 패키지 총중량 | 26.000kg |
