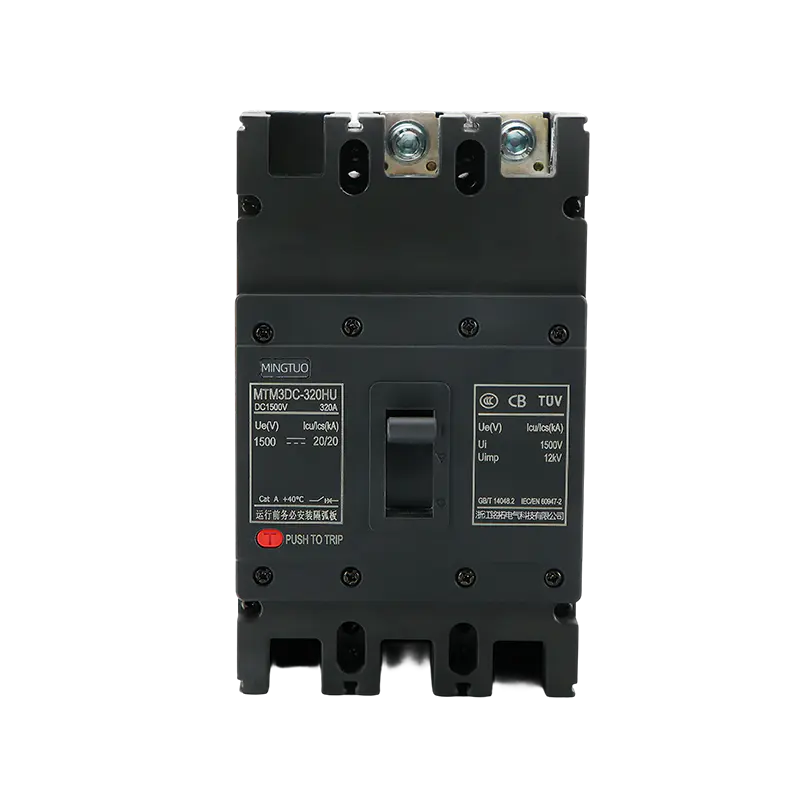

이 회로 차단기는 "고장 감지 → 급속 트립 → 아크 자기 소화"의 작업 흐름을 통해 태양광 DC 측에 대한 안정적인 과부하, 단락 및 아크 결함 보호 기능을 제공하는 동시에 안전한 격리 및 상태 모니터링을 지원하여 시스템의 안전하고 안정적인 작동을 보장합니다.
엄격한 국제 안전 표준을 준수하는 당사의 차단기는 시스템의 전체 25년 사용 수명 동안 변함없는 성능을 보장하기 위해 엄격한 테스트를 거칩니다.
| 1. 우수한 DC 성능 | 1000~1500V DC에서 최대 25kA의 높은 차단 용량 번개처럼 빠른 0.5ms 오류 감지 및 중단 장비와 인력을 보호하기 위해 DC 아크를 안정적으로 억제합니다. |
| 2. 탁월한 내구성 | IP65 등급 UV 방지 하우징 염수 분무 부식 방지, 1000시간 동안 테스트됨 최소 20,000회의 기계적 작동 주기 극한의 환경 조건에서도 안정적으로 작동 |
| 3. 지능형 기능 | 통합된 오류 모니터링 및 원격 작동 기능 실시간 시스템 모니터링을 위한 명확한 상태 표시기 보호 강화를 위한 온도 보상 기술 |
| 4. 인증된 품질 보증 | TÜV Rheinland 인증, UL 489B 준수 IEC 60947-2 표준 준수 일관된 성능을 위해 배송 전 100% 공장 테스트를 거침 |
| 5. 쉬운 설치 및 유지 관리 | 기존 DC 차단기보다 35% 더 컴팩트함 도구가 필요 없는 액세서리 설치 및 전면 연결 단자 DIN 레일 또는 패널 장착을 위한 다양한 용도 |
| 6. 비용 효율성 | 표준 솔루션보다 긴 서비스 수명 유지 관리 요구 사항 감소 3년 보증 및 글로벌 지원이 포함된 공장 직접 가격 |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
운송 안전을 보장하기 위해 당사의 전기 제품은 강화된 나무 상자에 담아 수출됩니다. 상자는 열처리를 거쳐 ISPM-15 마크가 부착되어 신속한 통관이 가능합니다. 돌출된 베이스 디자인은 지게차 작업을 용이하게 하며, 내부 충격 흡수 고정 장치는 제품이 손상되지 않은 상태로 도착하도록 보장합니다. 모든 외부 상자에는 명확한 라벨이 부착되어 있으며 국제 물류 표준을 준수합니다.
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| 외부 |  |  | |||||

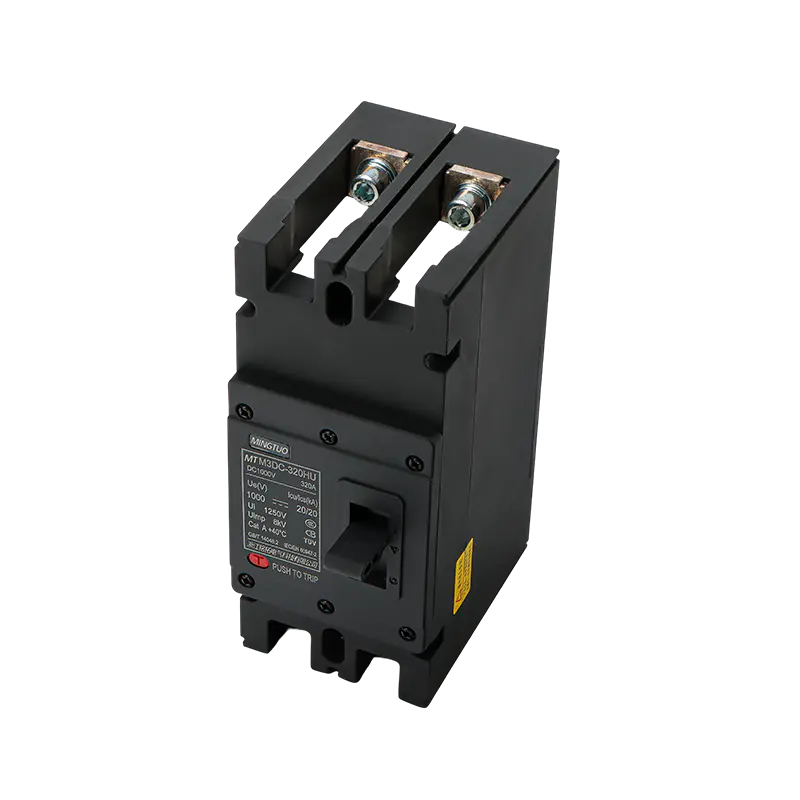

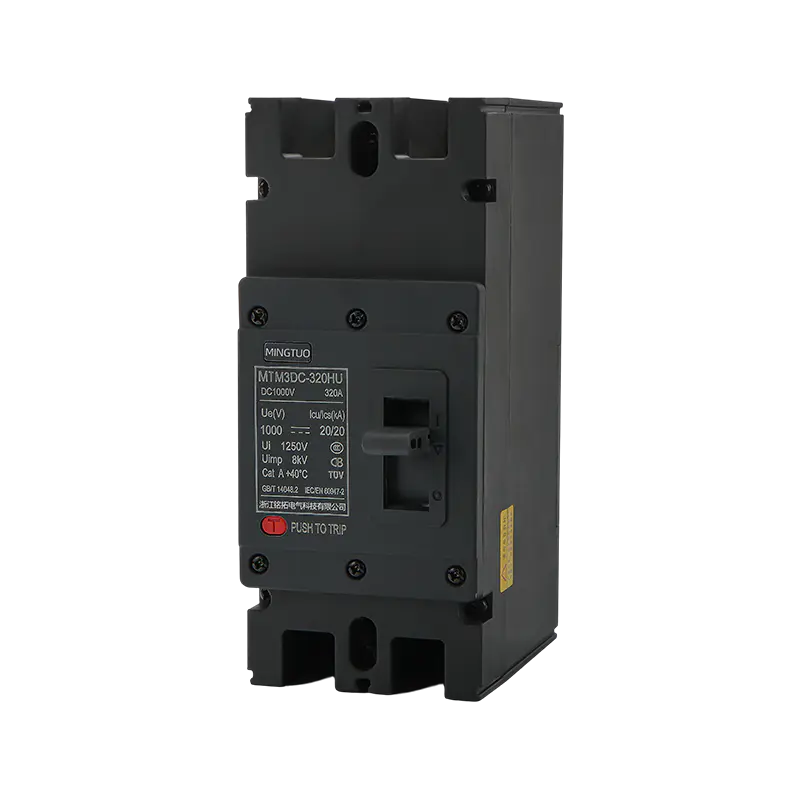

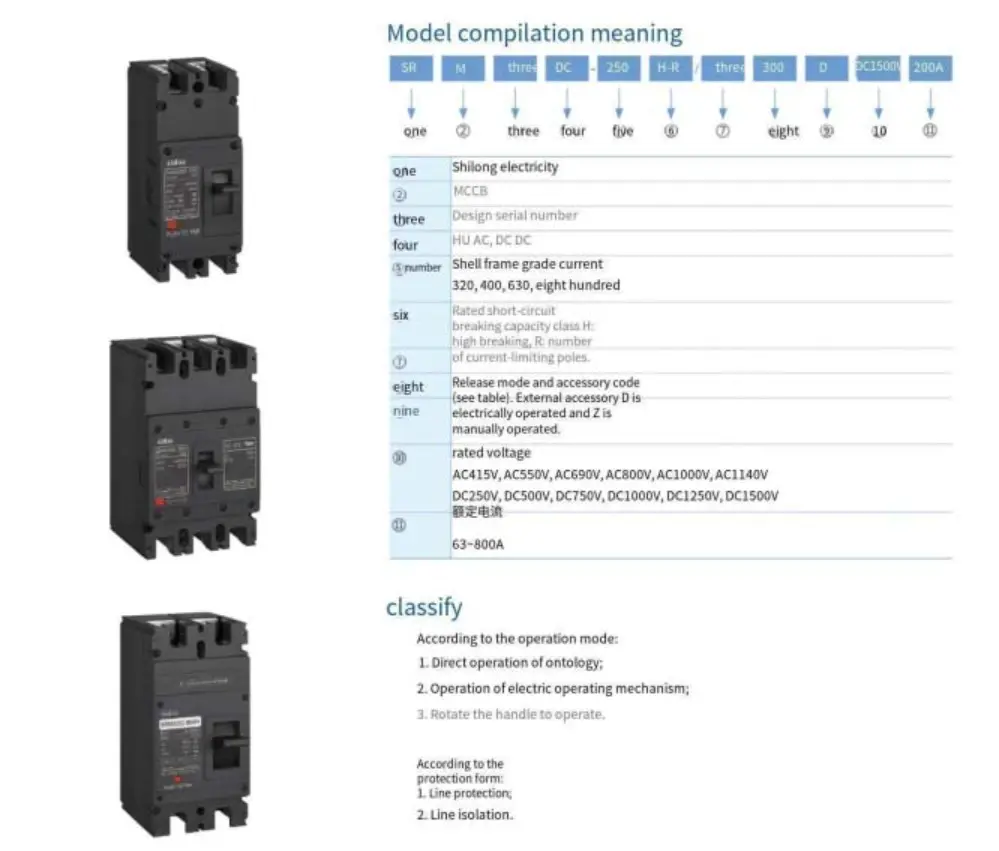

| 쉘 프레임 | 모델 SRM3DC-320 | SRM3DC-400 | |||||
| 극수 | 2 | 세 | 2 | 세 | |||
| 정격 작동 전압 Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| 정격 절연 전압 Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| 정격 충격 내전압 Uimp(kV) | 여덟 | 12 | 12 | ||||
| 정격 전류 In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 225,250,315,350,400 | |||||
| 정격한도 단락차단용량 Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2폴링) 20[3-극스트링) |
| 하나 | 하나 | / | 70 | 40 | 20 | 20[2-극스트링) 25(3극 스트링) | |
| Ics(kA) 작동 단락 차단 용량의 연결 모드 | Ics=100%Icu | ||||||
| 위아래, 아래위(2P, 320/3P) 출입, 출입(3P) | |||||||
| 사용 카테고리 | A | ||||||
| 격리 기능이 있나요? | 수
| ||||||
| 작동 주변 온도 | -35℃~70℃ | ||||||
| 기계적 수명(회) | 20000 | 만 | |||||
| 전기적 수명(회) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| 기준을 충족하세요 | IEC/EN 60947-2, GB/T 14048.2 | ||||||

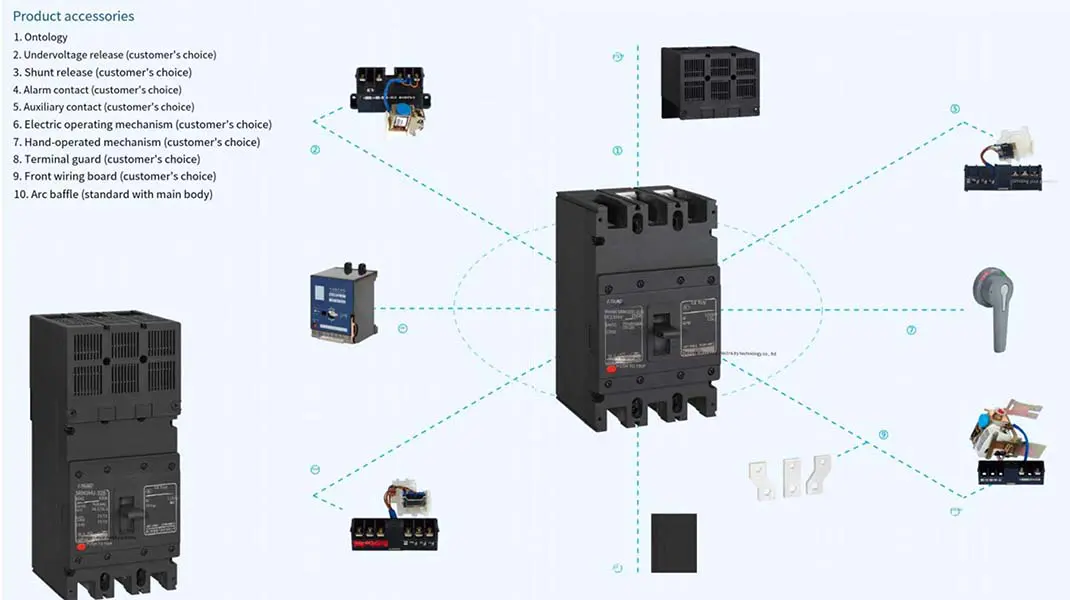

| 첨부파일 | 여자, 보조, 경보, 수동조작, 전기조작 분리 | ||||||
| 인증 | CCC, CE, TUV | ||||||
| 치수(길이×너비×높이)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | |||||
| 비고 | 320 포탄 프레임은 H: 고차단형, R: 한류형으로 구분됩니다. | ||||||
| 외부 |  |  | ||||||

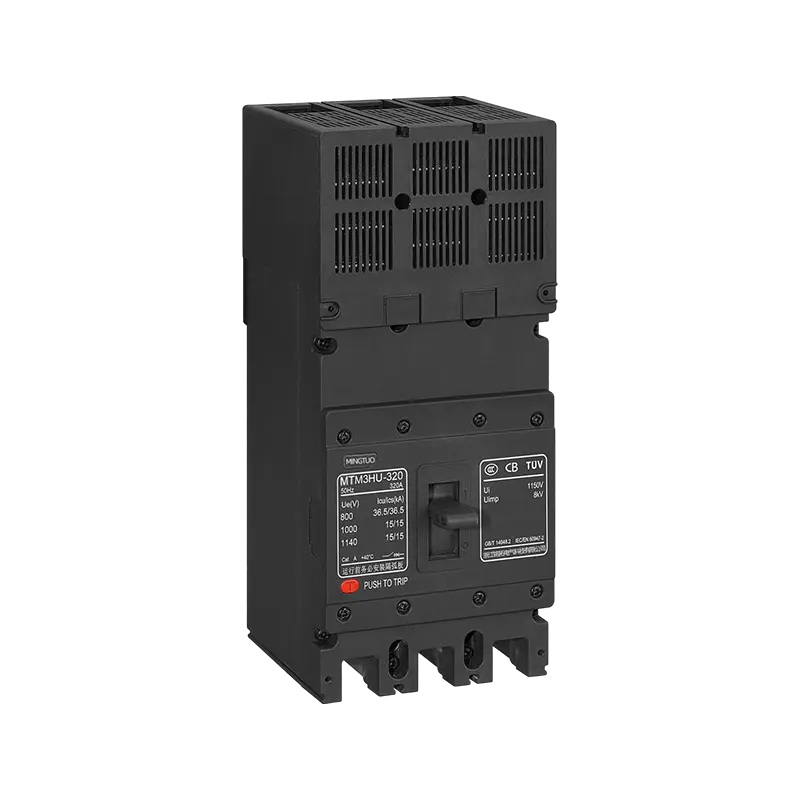

| 쉘 프레임 | SRM3HU-320 | SRM3HU-400 | ||||||
| 극수 | 세 | 세 | ||||||
| 정격 작동 전압 Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| 정격 절연 전압 Ui(V) | AC1150 | |||||||
| 정격 충격 내전압 Uimp(kV) | 여덟 | 12 | ||||||
| 정격 전류 In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 250,280,315,320,350,400 | ||||||
| 정격한도 단락차단용량 Icu(kA) | 여덟y-five | 50 | 36.5 | 10 | 여덟y-five | 50 | 36.5 | 10 |
| 하나 | ! | 하나 | 하나 | 100 | 60 | 50 | 15 | |
| Ics(kA) 작동 단락 차단 용량의 연결 모드 | Ics=100%Icu | |||||||
| 사용 카테고리 | A | |||||||
| 격리 기능이 있나요? | 수 | |||||||
| 작동 주변 온도 | -35℃~70℃ | |||||||
| 기계적 수명(회) | 20000 | 만 | ||||||
| 전기적 수명(회) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| 기준을 충족하세요 | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| 첨부파일 | 여자, 보조, 경보, 수동조작, 전기조작 분리 | |||||||
| 인증 | CCC, CE, TUV | |||||||
| 치수(길이×너비×높이)(mm) | 180×107×126(3P) | 250×182×165(3P) | ||||||
| 비고 | 320 포탄 프레임은 H: 고차단형, R: 한류형으로 구분됩니다. | |||||||
| 외부 |  | | ||||||
| 쉘 프레임 | SRM3HU-630 | SRM3HU-800 | ||||||
| 극수 | 세 | 세 | ||||||
| 정격 작동 전압 Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| 정격 절연 전압 Ui(V) | AC1150 | |||||||
| 정격 충격 내전압 Uimp(kV) | 12 | 12 | ||||||
| 정격 전류 In(A) | 500 630 | 700、800 | ||||||
| 정격한도 단락차단용량 Icu(kA) | 여덟y-five | 50 | 36.5 | 10 | 여덟y-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) 작동 단락 차단 용량의 연결 모드 | Ics=100%Icu | |||||||
| 사용 카테고리 | A | |||||||
| 격리 기능이 있나요? | 수 | |||||||
| 작동 주변 온도 | -35℃~70℃ | |||||||
| 기계적 수명(회) | 5000 | 만 | ||||||
| 전기적 수명(회) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| 기준을 충족하세요 | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| 첨부파일 | 여자, 보조, 경보, 수동조작, 전기조작 분리 | |||||||
| 인증 | CCC, CE, TUV | |||||||
| 치수(길이×너비×높이)(mm) | 250×182×165(3P) | 250×182×165(3P) | ||||||
| 외부 |  |  | ||||||
| 쉘 프레임 | 모델 SRM3DC-320 | SRM3DC-800 | ||||||
| 극수 | 2-3 | 2-3 | ||||||
| 정격 작동 전압 Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| 정격 절연 전압 Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| 정격 충격 내전압 Uimp(kV) | 여덟 | 12 | 12 | |||||
| 정격 전류 In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,350 | 225,250,315,350,400 | ||||||
| 정격한도 단락차단용량 Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2극 스트링) 20(3극 스트링) | |
| 하나 | 하나 | / | 70 | 40 | 20 | 20(2-폴스트링) 25(3극 스트링) | ||
| Ics(kA) 작동 단락 차단 용량의 연결 모드 | Ics=100%Icu | |||||||
| 사용 카테고리 | A | |||||||
| 격리 기능이 있나요? | 수 | |||||||
| 작동 주변 온도 | -35℃~70℃ | |||||||
| 기계적 수명(회) | 20000 | 만 | ||||||
| 전기적 수명(회) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| 기준을 충족하세요 | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| 첨부파일 | 여자, 보조, 경보, 수동조작, 전기조작 분리 | |||||||
| 인증 | CCC, CE, TUV | |||||||
| 치수(길이×너비×높이)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
