유럽식 조립식 변전소 / ZGS 결합 변압기

제품개요

ZGS12 American Type 패드 장착형 변압기는 Mingtuo Electric이 독립적으로 개발한 통합 실외 조립식 배전 장비입니다. 고전압 부하 스위치, 이중 감도 플러그인 퓨즈, 오일 침지 변압기 및 저전압 출력 캐비닛을 하나의 공유 밀봉 오일 탱크에 통합하고 완전 밀봉 및 완전 절연 오일 침지 설계를 채택합니다.

이는 도시 전력망 개조, 주거 공동체, 상업 광장, 분산형 태양광 발전소, 산업 단지 및 임시 건설 전원 공급 프로젝트에 널리 적용되는 링 네트워크 및 터미널 단일 전원 공급 모드를 모두 지원합니다.

핵심 제품 장점

초소형 통합 단일 탱크 구조

모든 고전압 보호 부품과 변압기 본체는 하나의 밀봉된 오일 탱크를 공유합니다. 전체 용량은 동일한 용량의 유럽 박스형 변전소의 1/3~1/5에 불과해 토지 점유 및 토목 건설 비용을 크게 절감합니다. 통합된 단일 박스 설계로 해상 및 육상 운송과 현장 기초 배치가 단순화됩니다.

완전 절연 및 터치 안전 높은 안전성

고전압 수신 라인은 완전히 절연된 엘보우 케이블 커넥터를 채택합니다. 케이블 피팅 외부 표면은 전기가 통하지 않으며 만질 수 있어 안전한 작동이 가능합니다. 이중 감도 플러그인 퓨즈 전류 제한 백업 퓨즈는 이중 과전류 및 과부하 보호를 실현하여 장비 소진을 방지합니다. 3점 접지 설계로 충전부가 노출되지 않아 감전 사고를 예방할 수 있습니다.

낮은 유지보수 및 긴 서비스 수명

완전히 밀봉된 오일 탱크는 절연 오일을 공기로부터 격리하여 오일 노화를 늦추므로 장기간 유지 관리가 필요하지 않습니다. 표준 플러그인 퓨즈 및 케이블 터미널을 사용하면 복잡한 분해 없이 손상된 구성 요소를 빠르게 교체할 수 있습니다. 부식 방지 실외 정전기 코팅이 적용된 냉간 압연 강철 인클로저는 비, 먼지, 다습한 실외 환경에 적응합니다.

유연한 맞춤형 저전압 구획

링 메인 네트워크 및 터미널 단일 전원 공급 장치 배선 방식을 지원하여 원활한 전원 전환을 실현하여 전원 공급 장치 신뢰성을 향상시킵니다. 저전압 구획에는 MCCB, 다기능 전력계, ATS 자동 전환 스위치 및 무효 전력 보상 모듈을 위한 풍부한 설치 레일이 마련되어 있으며 사용자 부하 요구 사항에 따라 완전히 맞춤 설정할 수 있습니다.

저손실 변압기 코어

내장형 침지형 변압기는 스텝 랩 실리콘 강판 코어를 채택하여 무부하 손실이 낮고 작동 소음이 낮으며 단락 및 과부하 저항이 강한 것이 특징입니다. 서비스 수명을 단축하지 않고 장시간 과부하 작동이 가능하며 지속적인 고부하 산업 시나리오에서 안정적입니다.

내부 구조
고전압 격실(왼쪽) 로드 스위치, 이중 감도 플러그인 퓨즈, 엘보우 케이블 커넥터 및 오일 침지 피뢰기가 장착되어 있습니다. 모든 고전압 활성 구성 요소는 변압기 절연유에 담겨 완전히 밀봉되고 절연됩니다. 퓨즈 교체 및 정기 점검을 위해 예약된 작동 창입니다.

변압기 메인 탱크(중간 코어 영역) 3상 오일 침지형 변압기 코어 및 권선, 고전압 부품과 공유 오일 탱크. 효율적인 방열을 위한 3면 노출 라디에이터 구조, 오일 레벨 표시기, 압력 ​​릴리프 밸브 및 오일 배출 밸브가 장착되어 있어 모니터링 및 유지 관리가 용이합니다.

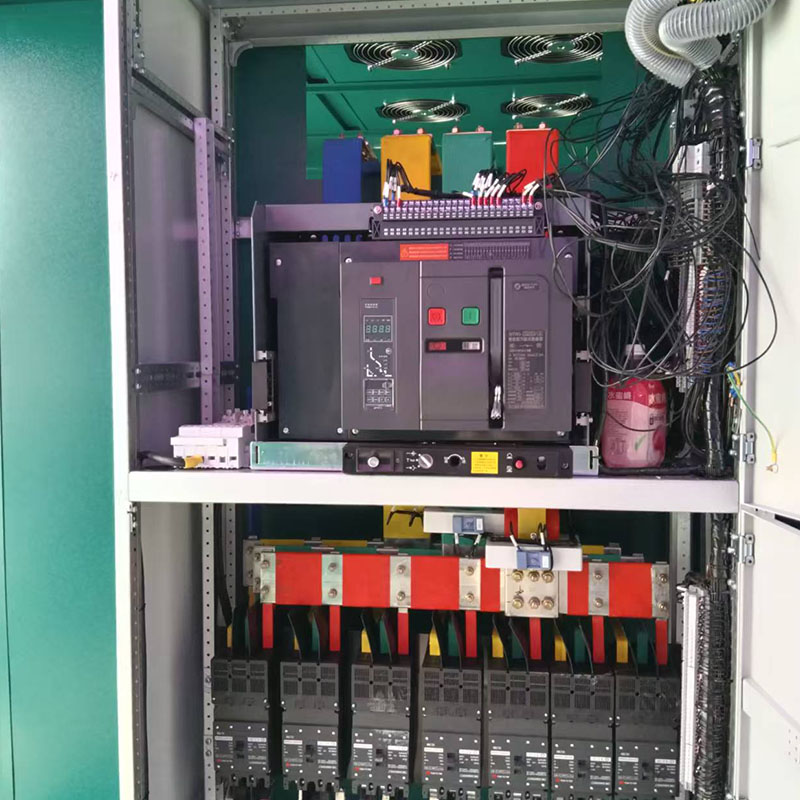

저전압 인출 구획(오른쪽) 변압기 탱크와 분리된 독립 강철 칸막이. 배선용 회로 차단기, 다기능 전력계, 단자대 및 무효 전력 보상 장치용으로 예약된 장착 레일입니다. 지능형 전력 모니터링 시스템 도킹을 위해 예약된 RS485 통신입니다.

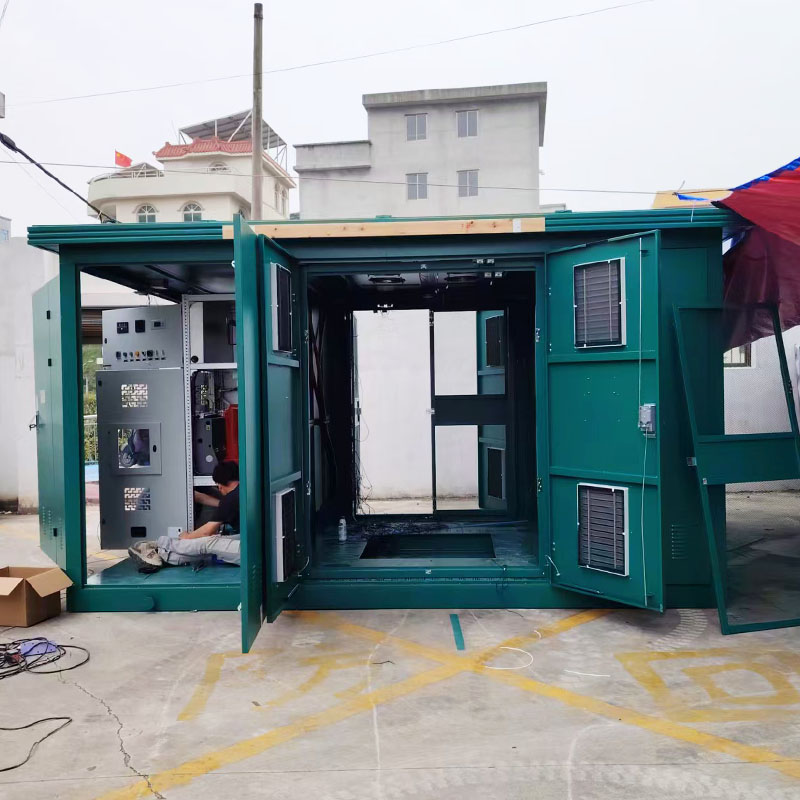

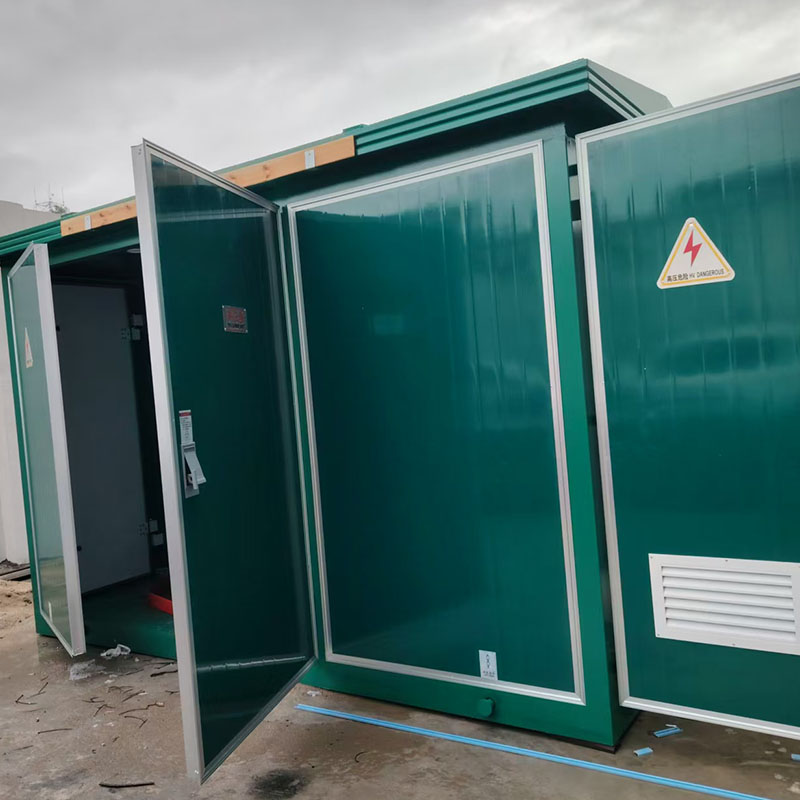

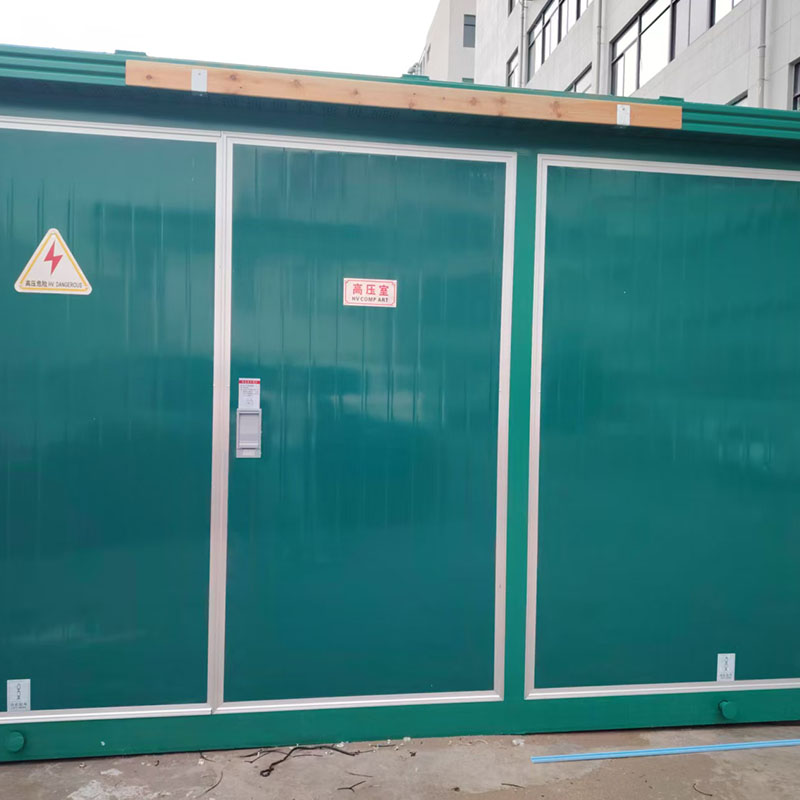

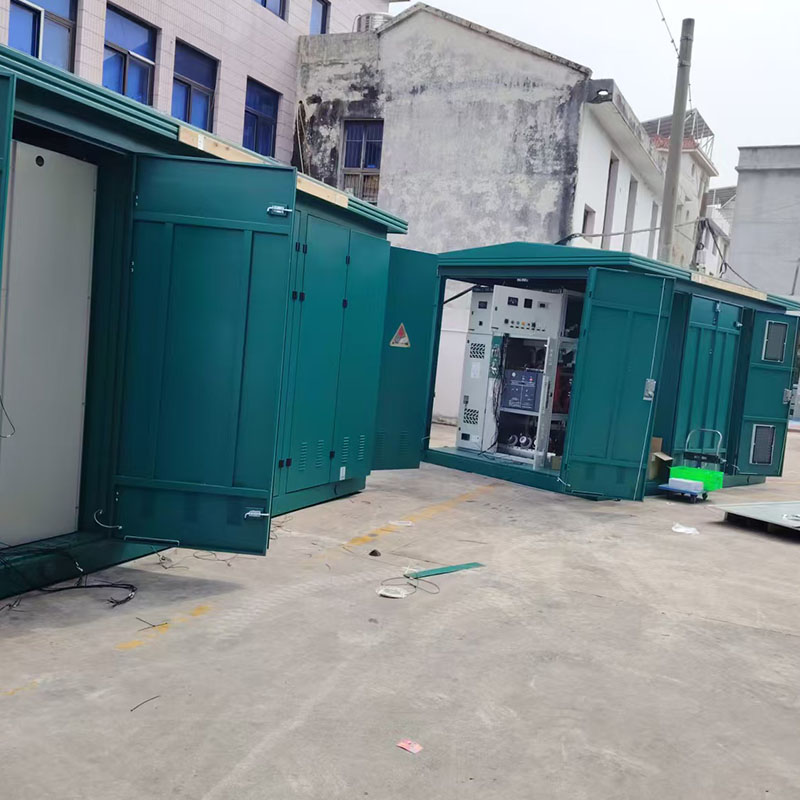

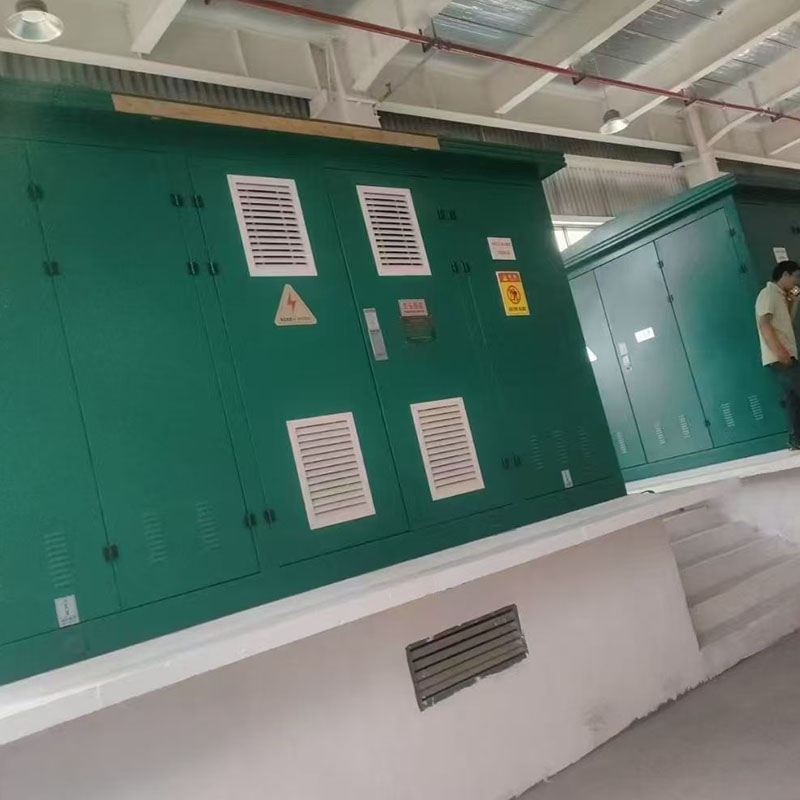

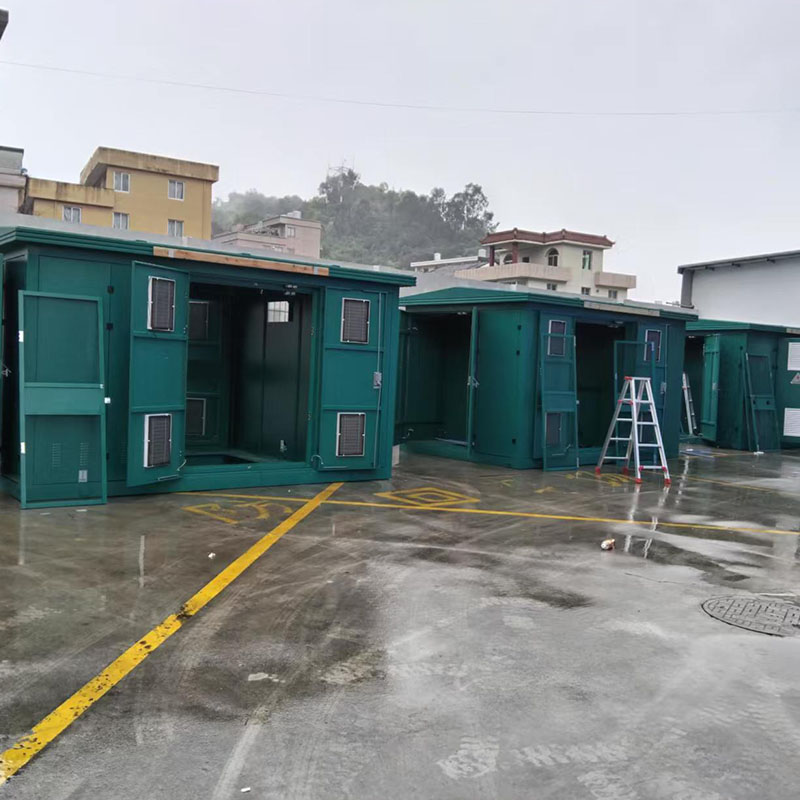

외부 인클로저 빗물 배수를 위한 경사진 상단이 있는 일체형 냉간 압연 강판 캐비닛이 통합되어 있습니다. 녹 방지 정전기 실외 스프레이, 각 구획의 분류된 유지 관리를 위한 다중 잠금 가능 캐비닛 도어.

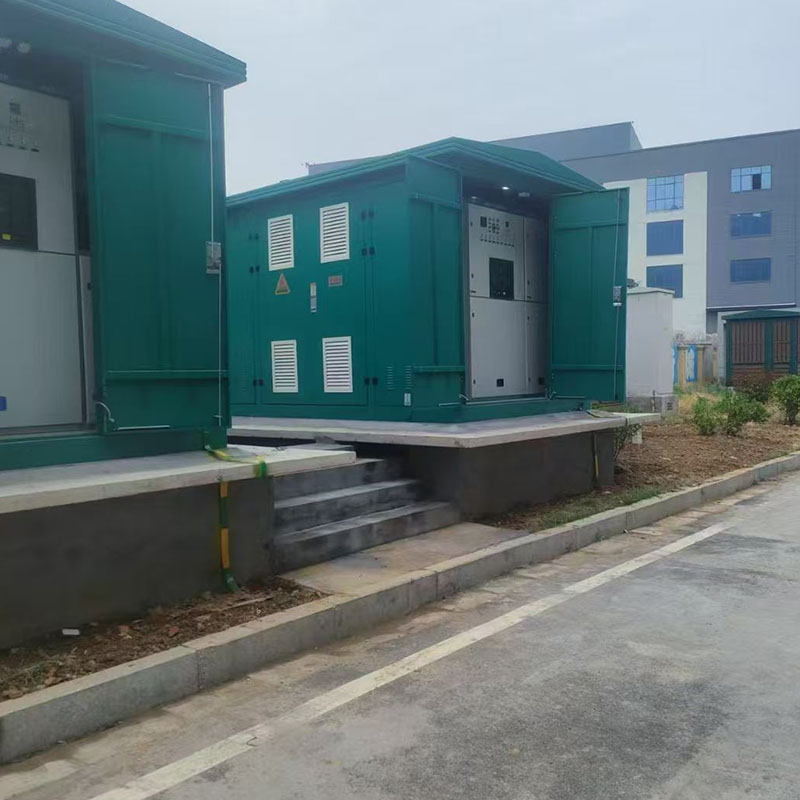

응용 시나리오

도시 전력망 개조, 주거 지역, 학교, 병원 및 상업 쇼핑몰; 분산형 태양광 발전소, 풍력 발전 단지, 배전을 지원하는 에너지 저장 장치 산업 공장 작업장, 광산 기업 및 공원 전원 공급 장치; 고속도로, 터널, 철도 운송 및 도시 프로젝트를 위한 임시 건설 전원 공급 장치; 농촌 배전망 및 가로등 중앙 집중식 전원 공급 장치.

Echnical 매개변수 테이블
