- 고전압 격실(왼쪽)
부하 스위치, 이중 감도 플러그인 퓨즈, 엘보우 케이블 커넥터 및 오일 침지 피뢰기가 장착되어 있습니다. 모든 고전압 활성 구성 요소는 변압기 절연유에 담겨 완전히 밀봉되고 절연됩니다. 퓨즈 교체 및 정기 점검을 위해 예약된 작동 창입니다.

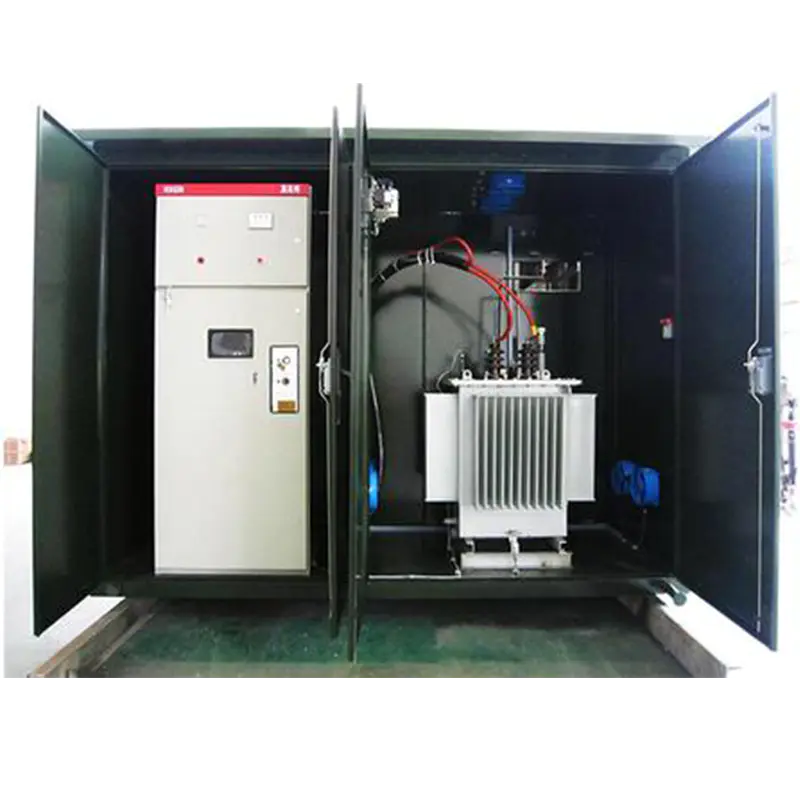

- 변압기 메인 탱크(중간 코어 영역)
3상 오일 침지형 변압기 코어 및 권선, 고전압 부품이 있는 공유 오일 탱크. 효율적인 방열을 위한 3면 노출 구조, 오일 레벨 표시기, 압력 릴리프 밸브 및 오일 배출 밸브가 장착되어 있어 모니터링 및 유지 관리가 쉽습니다.
- 저전압 배출실(오른쪽)
변압기 탱크와 분리된 독립된 강철 칸막이. 배선용 회로 차단기, 다기능 전력계, 단자대 및 무효 전력 보상 장치용으로 예약된 장착 레일입니다. 지능형 전력 모니터링 시스템 도킹을 위해 예약된 RS485 통신입니다.

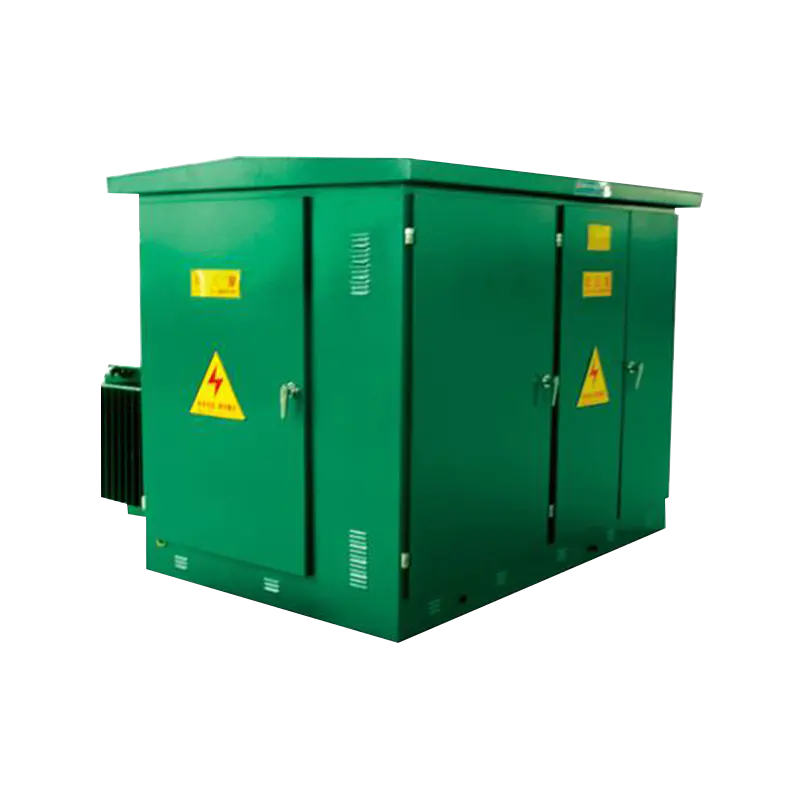

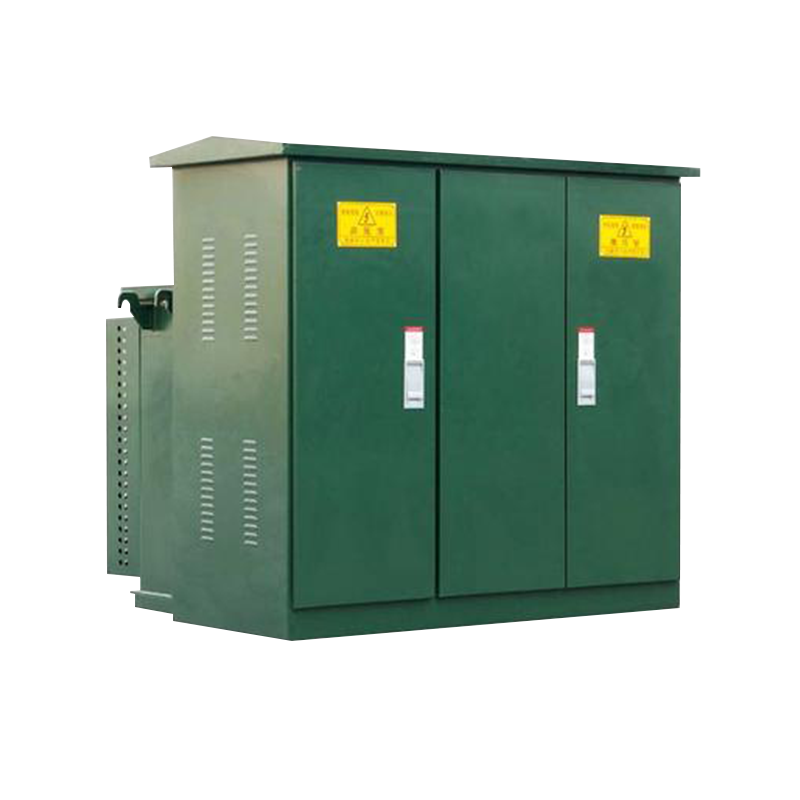

- 외부 인클로저
빗물 배수를 위한 경사진 상단이 있는 통합 일체형 냉간 압연 강판 캐비닛입니다. 녹 방지 정전기 실외 스프레이, 각 구획의 분류된 유지 관리를 위한 여러 개의 잠금 가능한 캐비닛 도어.
| 품목 | 사양 |
| 모델 | ZGS12 미국식 패드 장착형 변압기 |
| 정격 고전압 | 10kV / 최대사용전압 12kV |
| 정격 저전압 | AC 0.4kV(3상4선) |
| 정격 주파수 | 50Hz |
| 변압기 용량 범위 | 50kVA ~ 1600kVA |
| 1분 상용주파 내전압 | 35kV(HV측) |
| 번개 충격 내전압 | 75kV |
| 냉각방식 | ONAN 오일 침지형 자체 냉각 |
| 인클로저 보호 등급 | IP34(실외 애플리케이션) |
| 주변 온도 | -45℃ ~ 55℃ |
| 소음 수준(1m 거리) | 55dB 이하 |
| 설치 유형 | 야외 바닥 패드 장착 설치 |
