절연 케이스 회로 차단기 시스템: 작동 방식 및 선택 방법

새로운 저전압 배전반에서 작업하는 한 엔지니어는 1,600A 급전선의 고전적인 딜레마, 즉 정격을 거의 감당하지 못하는 성형 케이스 차단기 또는 과잉처럼 느껴지는 전체 공기 회로 차단기에 대해 설명한 적이 있습니다. ICCB(절연 케이스 회로 차단기)는 중앙에 위치하며 수천 건의 설치에서 정확한 문제를 해결합니다. 실용적인 측면에서 ICCB 시스템은 완전히 절연된 케이스에 들어 있는 고성능 성형 케이스 차단기로, 일반적으로 전자 트립 보호 장치가 장착되어 있으며 종종 인출 크래들에 배열됩니다. 이 기사에서는 카테고리의 의미, 성형 케이스 및 기중 회로 차단기와 비교하는 방법, 카테고리를 지정하기 전에 확인해야 할 사항에 대해 설명합니다.

절연 케이스 회로 차단기 시스템이란?

절연 케이스 회로 차단기는 기본적으로 내구성이 뛰어난 성형 케이스 회로 차단기입니다. 이름은 하우징을 설명합니다. 전류가 흐르는 모든 부품은 열경화성 수지 또는 유리 강화 폴리에스테르로 성형된 절연 케이스 안에 들어 있습니다. 이 구조는 중단 중에 아크를 억제하면서 장치를 컴팩트하게 유지합니다. 대부분의 ICCB는 800A ~ 5,000A 범위에서 작동하며 일반적인 프레임 크기는 800A, 1,600A, 2,000A, 3,200A 및 4,000A입니다. MCCB의 기본 스위칭 메커니즘을 공유하지만 중요한 피더가 요구하는 성능 마진과 서비스 용이성을 추가합니다.

표준 MCCB와 ICCB를 구분하는 세 가지 기능이 있습니다. 첫째, 2단계 저장 에너지 메커니즘은 운전자가 핸들을 얼마나 천천히 움직이는지에 관계없이 일관된 열기 및 닫기를 제공합니다. 둘째, 전자 트립 유닛은 열자기 트립을 대체하여 조정 가능한 장시간, 단시간, 순시 및 지락 설정을 제공합니다. 셋째, 인출 구조로 더 큰 프레임을 사용할 수 있으므로 부스바를 풀지 않고도 검사 또는 교체를 위해 차단기를 빼낼 수 있습니다. 이러한 기능을 함께 사용하면 ICCB가 성형 케이스 설치 공간을 보존하면서 공기 회로 차단기처럼 작동하게 됩니다.

시스템 부분이 중요한 이유

절연 케이스 회로 차단기 시스템에서 "시스템"이라는 단어는 우연이 아닙니다. 배전반에서는 차단기가 단독으로 작동하지 않습니다. 이는 트립 장치, 인출 크래들, 기계식 인터록, 보조 접점, 션트 트립 또는 저전압 릴리스, 지락 센서 및 경우에 따라 통신 모듈과 쌍을 이룹니다. 전자 트립 장치는 배열의 핵심입니다. 조정 가능한 장시간 및 단시간 픽업 및 지연 값을 통해 선택성이 가능합니다. 다운스트림 피더의 오류는 주 차단기가 작동하기 전에 지워집니다. 조정이 없으면 단일 오류로 인해 전체 시설이 어두워질 수 있습니다.

사양에 LSIG 보호 또는 원격 모니터링이 필요한 경우 열자기식 MCCB는 이를 제공할 수 없지만 마이크로프로세서 제어 트립 장치가 있는 차단기는 이를 제공할 수 있습니다. 많은 배전반 제작자는 이제 고정형 피더의 기본값으로 성형 케이스 클래스를 사용하고 주전원 및 타이의 예비 인출 위치를 사용합니다. 다음과 같은 최신 배전 차단기 100A ~ 1,600A MTNSX 성형 케이스 회로 차단기 콤팩트한 수납 공간에 꼭 맞는 설치 공간으로 이러한 피더 작업의 상당 부분을 처리합니다.

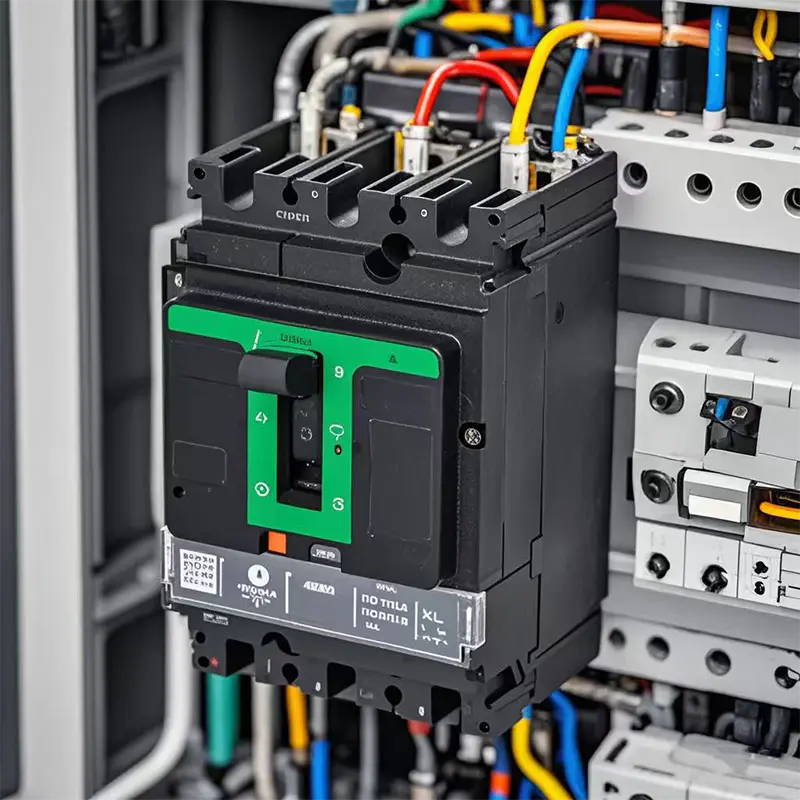

MT-NSX 3/4P 100A-630A AC 산업용 및 상업용 배선용 회로 차단기 Mingtuo, 중국 산업용 및 상업용 유통 공급업체 및 MT-N을 위한 도매 MT-NSX 3/4P 100A-630A AC 성형 케이스 회로 차단기 제품보기 →

ICCB 시스템 vs. 성형 케이스 vs. 기중 회로 차단기

직접 비교를 통해 각 기술이 저전압 배전에 적합한 위치가 명확해집니다.

이 표는 한 가지 점을 명확하게 보여줍니다. ICCB는 고성능 성형 케이스 차단기와 공기 차단기 사이의 공간을 차지합니다. 이는 소형 ​​스위치기어에 쉽게 통합되는 패키지로 ACB의 대부분의 서비스 가능성과 선택성을 제공합니다. 상충관계는 극한에서 나타납니다. 대략 800A 미만에서는 잘 만들어진 MCCB가 더 경제적입니다. 3,200A를 초과하거나 배전반의 크기가 표준 ACB 구획 주위에 이미 지정되어 있는 경우 공기 회로 차단기가 실용적인 선택이 됩니다.

절연 케이스 차단기 시스템이 자리를 잡는 곳

ICCB 시스템은 가장 저렴한 옵션은 아니지만 세 가지 조건이 겹칠 때 올바른 옵션이 됩니다. 즉, 피더에 실제 전류 전달 마진이 필요하고 보호 연구에서 조정 가능한 곡선이 필요하며 장기간 정지 없이 유지 관리가 예상됩니다. 일반적인 설치에는 다음이 포함됩니다.

• 메인 또는 타이 위치에 인출 서비스 가능성이 필요한 저전압 배전반 및 모터 제어 센터.
• 전기실 공간이 부족한 고층 라이저 및 상업용 피더.
• 선택성과 빠른 교체가 가동 중지 시간을 줄이는 연속 프로세스를 갖춘 산업 플랜트입니다.
• 이중 공급, 자동 전송 또는 발전기 백업을 갖춘 데이터 센터, 병원 및 기타 중요 시설.
• 전자 트립 장치가 업스트림 변압기 보호와 조화를 이루는 UPS 출력 및 바이패스 회로.

각각의 경우 결정 요인은 트립 장치와 스위치기어 구성입니다. 고정형 열자기 차단기가 조정 곡선을 제공할 수 없는 경우 프로젝트는 전자 여행 클래스로 전환됩니다. 배전반 레이아웃에도 인출 구조가 필요한 경우 ICCB 시스템이나 공기 차단기를 효과적으로 지정하는 것입니다.

ICCB 시스템을 지정하기 전에 확인해야 할 사항

단순한 전류 정격처럼 보이는 사양은 여러 엔지니어링 세부 사항을 숨길 수 있습니다. 차단기 수업을 시작하기 전에 다음 사항을 검토하세요.

1. 연속 등급 및 프레임 마진. 향후 성장을 위한 공간이 있는 도체 전류 용량과 같거나 그 이상인 프레임을 선택하십시오.
2. 평가를 중단합니다. 계산된 결함 수준에 대해 최종 및 서비스 차단 용량을 모두 확인합니다.
3. 트립 유닛 기능. 장시간, 단시간, 순시 및 지락 설정이 현장에서 사용 가능하고 조정 가능한지 확인하십시오.
4. 선택성 조정. 단시간 내성을 포함하여 상류 변압기 보호 및 하류 피더와의 조정을 확인하십시오.
5. 인출 또는 고정 구조. 부스바의 전원을 차단하지 않고 설치에 차단기 교체가 필요한지 여부를 결정하십시오.
6. 액세서리 및 통신. 필요한 경우 저전압 릴리스, 션트 트립, 보조 접점 또는 버스 통신을 포함합니다.
7. 서비스 조건. 주변 온도, 고도, 습도 또는 부식성 환경에 대해서는 정격 감소를 적용하십시오.
8. 표준 및 인증. IEC 60947-2, UL 489 또는 대상 시장의 표준을 준수하는지 확인하세요.

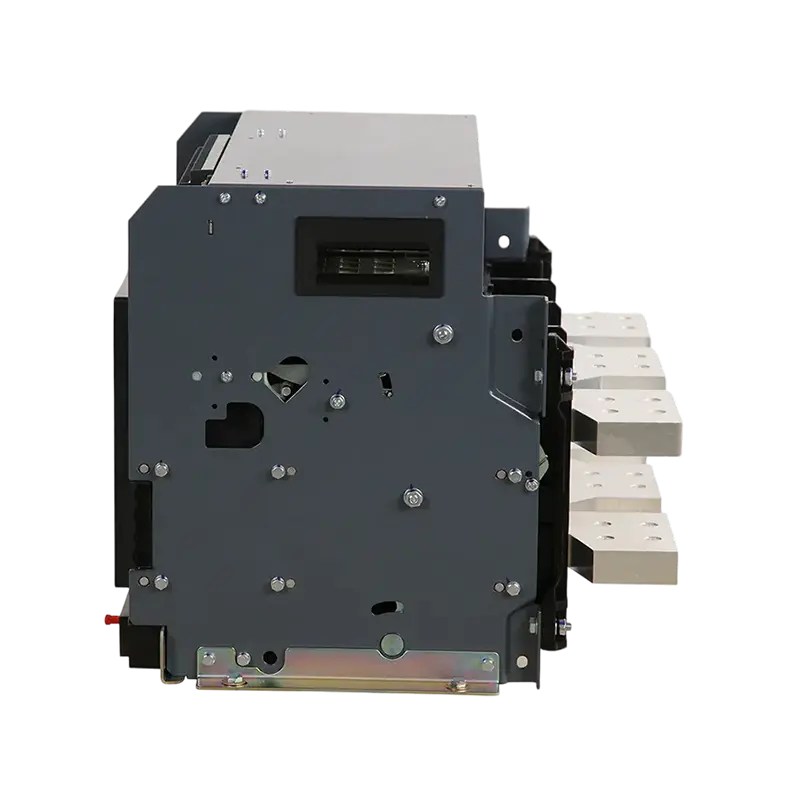

상위 ICCB 대역에 적용하거나 배전반이 공기 차단기 구획 주위에 구축된 경우 자연스러운 대안은 인출 공기 회로 차단기입니다. 밍퉈 전기의 저전압 배전용 MT-2000-3200A 인출형 공기 회로 차단기 2,000A ~ 3,200A 범위를 인출 구조와 해당 클래스의 주 차단기에서 기대할 수 있는 차단 성능으로 포괄합니다.

저전압 배전 공기 회로 차단기 공급 업체,공장 Mingtuo는 도매 2000-3200A 인출식 저전압 배전 공기 회로 차단기 공급업체이자 저전압 공기 회로 차단기 제조업체입니다. 제품보기 →

기술을 애플리케이션에 일치시키다

최고의 수업이 가장 비싼 수업은 거의 없습니다. 고정형 고성능 MCCB는 많은 피더를 경제적으로 처리합니다. 전자 트립 기능이 있는 ICCB 시스템은 선택성과 조정성이 중요한 경우에 적합합니다. 인출형 ACB는 배전반이 크거나 전류가 약 3,200A를 초과하거나 유지 관리 전략이 완전한 인출성을 선호할 때 승리합니다. 클래스의 각 단계마다 비용과 설치 공간이 추가되므로 결함 수준, 조정 및 서비스 요구 사항이 결정을 내려야 합니다.

단일 제조업체에서 제공하는 제품군을 사용하면 이러한 결정을 단순화할 수 있습니다. 성형 케이스 측면에서 MTNSX 시리즈는 고정 마운트 피더 애플리케이션을 위한 100A ~ 1,600A의 전력 분배를 포괄합니다. 에어사이드에서는 NT/NW 고급 공기 회로 차단기 정격 1,600A ~ 6,300A ICCB 프레임의 실제 한계를 넘어 고정 및 인출형 메인 및 타이 위치를 제공합니다.

고정 및 인출 설치용 고급 공기 회로 차단기 1600A–6300A Mingtuo, 중국 도매 고급 공기 회로 차단기 1600A-6300A 고정 및 인출 설치 공급업체 및 고급 공기 회로 차단기 ... 제품보기 →

절연 케이스 차단기 시스템을 이해하는 것은 많은 실제 프로젝트에서 보호가 필요한 바로 그 범주에 속하기 때문에 중요합니다. 즉, 선택성과 서비스 가능성을 제공할 만큼 성능이 충분히 높고, 실제 전기실에 맞을 만큼 컴팩트하며, 확신을 갖고 지정할 수 있을 만큼 잘 문서화되어 있습니다. 결함 계산과 선택성 연구로 시작하면 ICCB 클래스는 타협도 사치도 아닌 딱 맞는 것으로 판명되는 경우가 많습니다. 저압 및 중압 회로 차단기 선택 가이드 MCCB부터 ACB, 진공 차단기까지 전체 범위를 살펴봅니다. 특정 배전반 요구 사항의 경우 엔지니어링 팀 Mingtuo Electric 로드 프로필을 기준으로 프레임 크기, 트립 단위 및 인출 배열을 검토할 수 있습니다.
