DC 소형 회로 차단기 가이드: 작동 원리, 유형 및 선택

배터리 저장 시스템에 전력을 공급하는 옥상 광전지 어레이를 상상해보세요. 결합기 박스 내부의 잘못된 연결로 인해 과열이 시작되고 이를 막을 수 있는 안전한 방법 없이 직류가 계속 흐르게 됩니다. DC 소형 회로 차단기(DCMCB)는 해당 전류를 자동으로 차단하여 장비와 사람을 모두 보호하는 구성 요소입니다. 직류 시스템에서 이는 간단한 작업이 아닙니다. 교류와 달리 DC에는 자연 전류가 0이 아니므로 차단기 내부의 아크를 강제로 꺼야 합니다.

답은 AC 차단기를 대체하는 것이 아닌 DC 특성에 맞게 설계된 전용 장치입니다. DC MCB는 자기 블로우아웃 코일, 아크 스플리터 플레이트 및 특수 접점 재료를 사용하여 DC 회로를 안전하게 차단합니다. 이 글에서는 작동 방식, 사용처, 구매 전 확인해야 할 사항에 대해 설명합니다.

DC 소형 회로 차단기란 무엇입니까?

DC 소형 차단기는 과부하 또는 단락을 감지하면 자동으로 직류 회로를 개방하는 소형 보호 장치입니다. 크기와 장착면에서 AC MCB와 유사하며 대부분 표준 DIN 레일에 스냅되지만 내부 구조는 DC 아크에 맞게 조정됩니다.

이 차단기는 125V, 250V, 500V, 750V, 심지어 1000V DC의 정격 전압으로 널리 사용 가능합니다. 배선, 개폐 장치 및 부하를 열 손상으로부터 보호하고 아크 결함 확산을 방지합니다. 일부 버전은 유지 관리를 위한 시각적 격리 기능을 제공하며 이는 특히 PV 스트링 및 배터리 뱅크에 유용합니다.

DC 아크 담금질이 AC보다 어려운 이유

AC 회로에서 전류는 초당 50~60회 방향을 바꿉니다. 전류가 0을 통과할 때마다 아크는 순간적으로 에너지를 잃고 차단기의 접점에 의해 꺼질 수 있습니다. DC 회로에서는 전류가 일정합니다. 본질적인 제로 크로싱이 없으므로 접점이 분리됨에 따라 아크가 계속 연소됩니다.

DC 전류를 차단하려면 차단기가 시스템 전압보다 아크 전압을 높여야 합니다. 이는 아크를 늘이고 냉각한 다음 금속판을 사용하여 작은 아크로 분할함으로써 이를 수행합니다. 많은 DC MCB는 영구 자석 또는 자기 블로우아웃 코일을 사용하여 아크를 아크 슈트 안으로 밀어 넣습니다. 이것이 바로 DC 정격 차단기가 동일한 프레임 크기의 AC MCB보다 훨씬 더 견고한 아크 챔버를 갖는 이유입니다.

DC MCB와 AC MCB: 주요 차이점

이러한 차이점으로 인해 동일한 회로에서 단순히 AC MCB를 DC MCB로 교체할 수 없으며 명시적으로 DC 사용 등급이 지정되지 않은 한 DC 회로에 AC MCB를 사용할 수 없습니다. 명판 표시는 항상 DC 전압 및 전류 정격을 나타냅니다.

DC 소형 회로 차단기의 일반 애플리케이션

DC MCB는 직류를 안전하게 분배해야 하는 모든 곳에서 발견됩니다. 가장 일반적인 설치는 다음과 같습니다.

• 광발전 시스템: 결합기 박스의 스트링 보호, 인버터의 DC 측 및 어레이 절연.
• 배터리 에너지 저장 시스템: 배터리 랙, DC 결합 스토리지 및 백업 전원 공급 장치.
• 통신: 기지국 및 데이터 센터의 48V DC 배전반.
• 전기 자동차 충전소: DC 급속 충전기 및 내부 제어 회로.
• 철도 및 해양 시스템: 보조 DC 전원 네트워크 및 제어 회로.

각 애플리케이션에는 서로 다른 전압 및 전류 요구 사항이 있습니다. 태양광 패널은 종종 500V 이상의 높은 DC 전압에서 작동하는 반면 통신 장비는 24V 또는 48V를 사용합니다. 48V DC용으로 설계된 차단기는 아크가 훨씬 짧고 더 작을 수 있지만 신중하게 선택해야 합니다.

DC 소형 회로 차단기를 선택하는 방법

올바른 DC MCB를 선택하는 것은 차단기를 시스템의 전기 매개변수에 일치시키는 문제입니다. 실수로 인해 성가신 트립이 발생하거나 더 심각한 경우 결함을 해결하지 못할 수도 있습니다.

정격 DC 전압 및 극 수

DC 차단기는 여러 극을 직렬로 사용하여 총 전압 정격을 높입니다. 단일 극의 정격은 125V DC일 수 있습니다. 직렬로 연결된 두 개의 극은 250V DC를 차단할 수 있습니다. 이 직렬 연결은 여러 접촉 간격에 걸쳐 아크 전압을 나누는 데 도움이 됩니다.

항상 차단기에 표시된 실제 정격 전압을 확인하십시오. 최대 전압은 브랜드 및 내부 아크 억제 설계에 따라 달라질 수도 있습니다.

정격 전류 및 트립 곡선

정격 전류(In)는 최대 연속 부하 전류와 일치해야 합니다. 태양광 스트링의 경우 연속 전류는 표준 관행에 따라 일반적으로 모듈 단락 ​​전류의 1.25배입니다. 트립 곡선(B, C, D)은 과부하 시 차단기가 트립되는 속도를 결정합니다. 유도 부하의 경우 시동 중 불필요한 트립을 방지하기 위해 더 높은 곡선이 필요한 경우가 있습니다.

차단 용량

차단 용량은 차단기가 손상 없이 차단할 수 있는 최대 단락 전류입니다. DC 애플리케이션의 경우 이는 특정 DC 전압에서 킬로암페어(kA)로 표시됩니다. 결함이 있는 PV 스트링은 특히 여러 스트링이 병렬로 연결된 경우 높은 결함 전류를 전달할 수 있습니다. 설치 시점에서 계산된 고장 전류보다 차단 용량이 높은 차단기를 선택하십시오.

환경 조건

DC MCB는 옥외나 가열되지 않은 인클로저에 설치되는 경우가 많습니다. 정격 주위 온도 범위를 확인하고 온도가 기준 값(보통 30°C)을 초과하면 전류 정격을 감소시킵니다. 마찬가지로 고도는 열 방출과 아크 소멸에 영향을 미칩니다. 2000미터 이상에서는 용량 감소가 필요한 경우가 많습니다.

표준 및 인증

누구에게나 DC 소형 회로 차단기 , DC 작동을 명시적으로 다루는 인증 마크를 찾으십시오. 일반적인 참조에는 저전압 개폐 장치 및 제어 장치에 대한 IEC 60947-2와 광전지 DC 회로 차단기에 대한 UL 489B가 포함됩니다. 명판에 DC 등급이 없는 차단기는 기계적으로 호환되는 것처럼 보이더라도 DC 회로에 사용해서는 안 됩니다.

설치 및 유지 관리 팁

차단기를 DIN 레일에 설치하고 제조사가 지정한 토크로 단자를 조이세요. 아크 슈트를 깨끗하게 유지하십시오. 먼지와 습기로 인해 절연 특성이 저하될 수 있습니다. 1년에 한 번씩 차단기를 수동으로 작동시켜 주기적으로 점검하고, 단자 변색이나 타는 냄새 등 과열 징후가 있는지 확인하십시오. PV 시스템에서는 절연체를 사용하지 않는 한 차단기가 열린 후에도 높은 DC 전압이 존재할 수 있으므로 트립된 DC MCB를 주의 깊게 조사해야 할 수 있습니다.

DC 소형 회로 차단기를 선택하는 것은 단순히 카탈로그 번호를 읽는 것이 아닙니다. 장치는 DC 시스템의 전압, 전류, 차단 용량 및 주변 조건과 일치해야 합니다. DC 전류가 MCB의 실제 범위를 초과하는 경우(예: DC 전류가 630A인 대형 결합형 태양광 어레이) 다른 보호 등급이 필요합니다. 전용 1000V/630A 정격의 PV DC MCCB 동일한 과부하 및 단락 보호 기능을 제공하면서 더 높은 열 용량을 제공합니다. 설계를 마무리하기 전에 항상 승인된 데이터시트를 기준으로 사양을 확인하십시오.

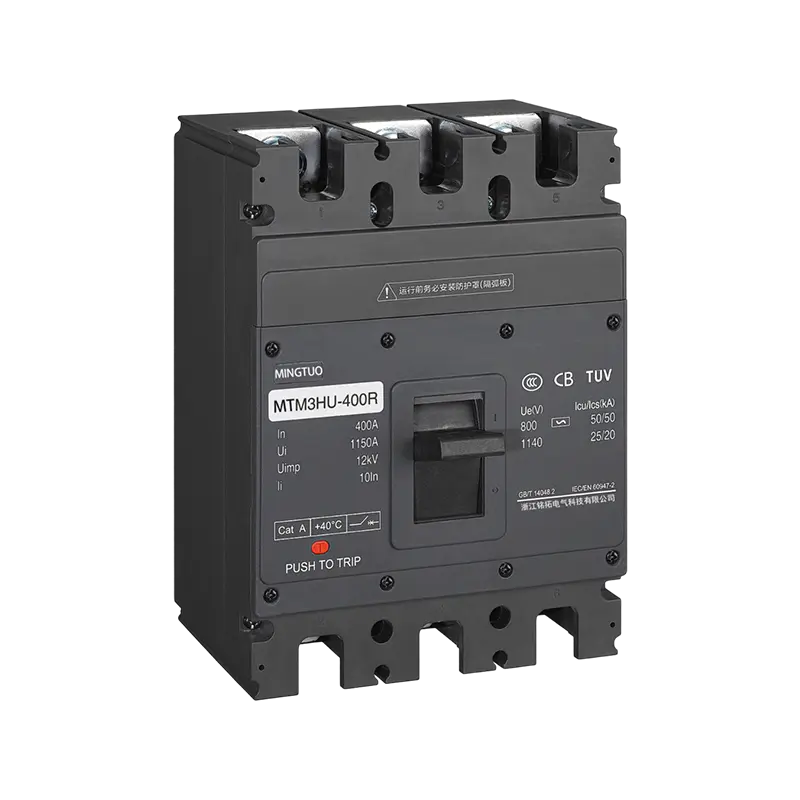

태양광 PV DC MCCB 공급업체, 태양광 발전 시스템의 DC MCCB Mingtuo-DC 몰드 케이스 회로 차단기 공급업체와 중국의 태양광 PV DC MCCB 공장은 도매 PV DC MCCB 1000V 630A 태양광 회로 차단기를 제공합니다... 제품 보기 →
