회로 차단기와 차단 스위치: 주요 차이점 및 선택 가이드

고장난 모터 접촉기를 교체하기 위해 유지보수 직원이 산업용 제어반에 도착합니다. 전기 기술자는 분리 스위치의 핸들을 꺼짐 위치로 돌리고 내부의 눈에 보이는 공극을 확인한 다음 잠금 태그를 부착한 다음 작업을 시작합니다. 30미터 떨어진 곳에 있는 회로 차단기가 단락 오류로 인해 작동하여 누군가가 알아차리기 전에 손상된 공급 케이블을 분리했습니다. 두 장치 모두 전력 흐름을 방해합니다. 그러나 그들은 완전히 다른 이유로 그렇게 하며, 다른 하나가 속한 곳에 하나를 사용하면 심각한 안전, 가동 시간 및 규정 준수 문제가 발생합니다.

연결 해제 스위치의 역할

절연체 또는 단로기라고도 하는 분리 스위치는 회로나 장비를 공급원으로부터 분리하는 작업을 수행하는 수동으로 작동되는 스위칭 장치입니다. 유지 보수 담당자가 회로를 만지기 전에 회로가 ​​작동하지 않는지 확인할 수 있도록 열린 위치에 확실하고 눈에 띄는 에어 갭을 제공합니다. 눈에 보이는 파손이 분리 스위치가 존재하는 핵심 이유입니다.

차단 스위치는 과전류를 감지하지 않으며 스스로 트립되지 않습니다. 많은 설계에서는 정상 부하 전류를 차단할 수 있지만 오류 전류를 차단할 의도는 없습니다. 적절하게 설계된 설치에서 차단 스위치는 회로 차단기에 의해 회로의 전원이 차단된 후 또는 스위치의 정격 차단 용량 내 부하 조건에서 작동됩니다.

회로 차단기의 역할

차단기는 과부하 또는 단락을 감지하면 자동으로 전류를 차단하는 보호 개폐 장치입니다. 이는 차단 스위치의 일상적인 스위칭 기능과 퓨즈의 과전류 보호를 결합하지만 교체하는 대신 트립 후 재설정될 수 있습니다.

차단기 내부의 감지 메커니즘은 지속적으로 전류를 측정합니다. 전류가 설정된 시간 동안 정격 임계값을 초과하면 메커니즘이 해제되고 접점이 열리고 아크가 급냉되는 아크 슈트로 강제로 들어가게 됩니다. 회로 차단기는 결함 전류를 처리해야 하기 때문에 스위치를 분리하지 못하는 정격(킬로암페어 단위의 차단 용량, 트립 곡선, 단시간 내구 정격)을 갖습니다.

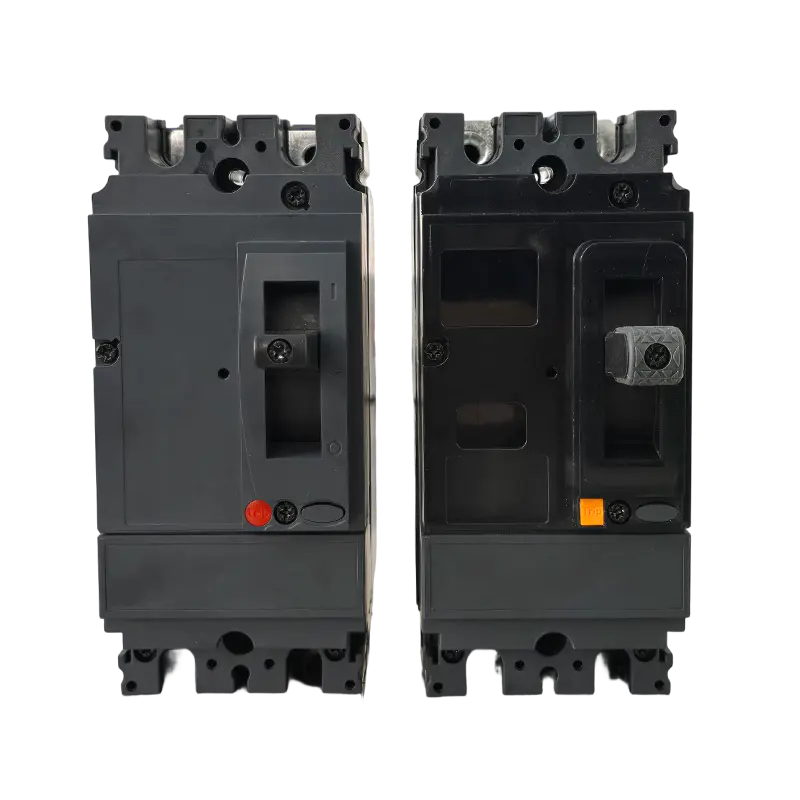

저전압 배전반의 경우 성형 케이스 회로 차단기가 핵심입니다. 안 EZC 시리즈 성형 케이스 회로 차단기 100A ~ 1600A의 정격을 포괄하며 피더 케이블 및 부하 특성에 일치시킬 수 있습니다. 트립 설정을 조정하는 기능은 차단기를 수동 스위치가 아닌 능동 보호 장치로 만드는 것입니다.

저전압 배전 Su용 EZC 배선용 회로 차단기 100A–1600A Mingtuo, 중국 저전압 배전 공급업체를 위한 도매 EZC 성형 케이스 회로 차단기 100A–1600A 및 EZC 성형 케이스 회로 차단기 제품보기 →

분리 스위치와 회로 차단기: 비교표

다음은 엔지니어가 실제로 사용하는 방식으로 두 장치를 나란히 비교한 것입니다.

작동의 주요 차이점

자동 대응과 수동 제어

회로 차단기는 도체 내부에서 일어나는 일에 반응합니다. 케이블에 과부하가 걸리거나 모터 권선이 단락되면 차단기가 스스로 작동합니다. 연결 해제 스위치는 자체적으로는 아무 작업도 수행하지 않습니다. 누군가가 작동할 때까지 전류를 전도하는 회로에 그대로 있을 뿐입니다. 애플리케이션에 보호가 필요한 경우 분리 스위치만으로는 충분하지 않습니다.

눈에 보이는 격리와 숨겨진 연락처

안전 규정 및 잠금/태그아웃 절차는 가시적 격리 원칙에 의존합니다. 분리 스위치는 명확한 개방 위치를 제공하고 종종 눈에 띄는 에어 갭을 제공합니다. 회로 차단기는 핸들 위치를 표시하지만 접점은 성형 케이스 내부에 밀봉되어 있습니다. 당신은 그들이 진정으로 열려 있는지 확인할 수 없습니다. 이러한 이유로 숙련된 엔지니어는 트립된 차단기를 결함의 표시로 간주하지만 실제 작업을 허용하기 전에 여전히 눈에 보이는 단로기를 사용합니다.

오류 해결 기능

가장 중요한 엔지니어링 차이점은 용량 차단입니다. 회로 차단기는 단락 전류(예: 415V에서 50kA)를 손상 없이 차단하도록 테스트되었습니다. 차단 스위치는 해당 임무를 위해 설계되지 않았습니다. 고장 전류가 흐르는 동안 차단 스위치를 열면 아크가 발생하여 장치가 파손되고 작업자가 부상을 입을 수 있습니다. 올바른 순서는 항상 차단기를 먼저 연 다음 차단기를 작동하는 것입니다.

차단 스위치와 회로 차단기를 사용하는 경우

다음과 같은 경우에는 연결 해제 스위치를 사용하십시오.

• 유지 관리 전에 잠글 수 있고 눈에 보이는 격리 수단이 필요합니다.
• 스위치는 이미 보호 기능을 제공하는 차단기 또는 퓨즈의 다운스트림에 있습니다.
• 에어컨 분리 스위치나 모터 단로기와 같은 장비에서 로컬 분리가 필요합니다.

다음과 같은 경우에는 회로 차단기를 사용하십시오.

• 피더 또는 부하에 대한 자동 과부하 및 단락 보호가 필요합니다.
• 장비는 업스트림 보호 없이 분배 버스에 직접 연결됩니다.
• 결함이 발생한 후 교체 퓨즈 링크를 기다리지 않고 신속하게 전원을 복원해야 합니다.
• 당신은 배전반에 대한 주요 수신 보호를 설계하고 있습니다.

다음과 같은 경우 둘 다 함께 사용하십시오.

설비는 보호되어야 하고 유지 관리가 가능해야 합니다. 모터 제어 센터에서는 차단기 또는 퓨즈 스위치가 분기 회로를 보호하고, 모터의 분리 스위치는 가시적인 절연을 제공합니다. 고압 변전소에서는 VS1 12kV 실내 진공 회로 차단기 결함을 제거하고 부하 전류를 전환하는 반면, 인접한 단로기는 유지 관리 담당자에게 눈에 띄는 중단을 제공합니다.

VS1 12kV 중압 실내 인출 진공 회로 차단기, 31.5kA 공급업체, Mingtuo, 중국 도매 VS1 12kV 중압 실내 인출 진공 회로 차단기, 31.5kA 공급업체 및 VS1 12kV 중압 인도 차단기 제품보기 →

실제 설치에서 함께 작동하는 방법

산업용 저전압 배전

일반적인 저전압 배전반에서 주 유입 차단기는 부스바를 보호하고 피더 차단기는 각 유출 회로를 보호합니다. 기계 자체에서 로컬 분리 스위치는 작업 허가에 필요한 잠금 가능 격리 지점을 제공합니다. 이 2층 배열은 산업용 전력 시스템의 표준입니다. 결함 수준이 높은 대규모 배전 시스템의 경우 주 버스에 공기 회로 차단기가 사용되는 경우가 많습니다. 에이 1600A ~ 6300A 정격의 고성능 공기 회로 차단기 조정 가능한 과전류 보호 기능과 인출 설계를 결합하여 보드에 전원이 공급된 상태에서 유지 관리를 위해 전체 차단기를 물리적으로 분리할 수 있습니다.

고성능 기중 회로 차단기 1600A–6300A, 고정 및 인출형 공급 장치 Mingtuo, 중국 도매 고성능 공기 회로 차단기 1600A-6300A, 고정형 및 인출형 공급업체 및 고성능 공기 회로 차단기 제품보기 →

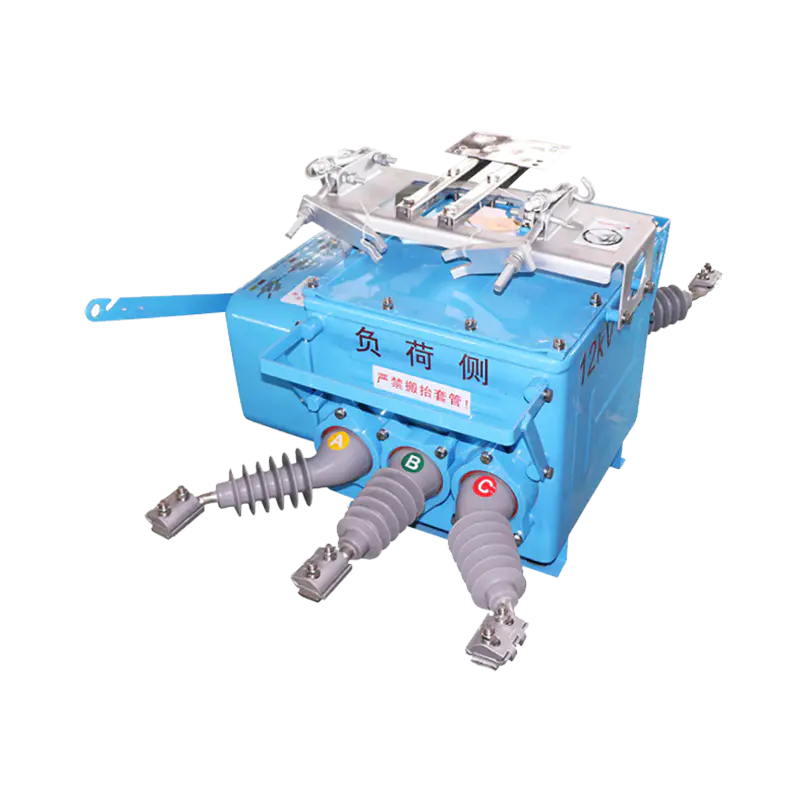

변전소 및 중전압 네트워크

변전소에서는 그 차이가 더욱 뚜렷해집니다. 진공 회로 차단기는 정상 작동 중에 오류 전류를 제거하고 부하 스위칭을 수행합니다. 차단 스위치는 차단기가 열린 후에만 작동됩니다. 부하 전류를 차단할 것으로 예상되지 않습니다. 작업자는 단로기의 눈에 보이는 개방 위치를 확인한 다음 버스바 작업 전에 접지를 적용합니다.

태양광 PV 및 백업 전력 시스템

DC 회로는 고유한 문제를 야기합니다. PV 어레이에는 설치자가 인버터를 만지기 전에 패널을 분리할 수 있도록 DC 절연체가 필요하며 DC 정격 차단기는 케이블을 과전류로부터 보호합니다. 백업 전력 시스템은 동일한 패턴을 보여줍니다. 자동 전환 스위치는 유틸리티와 발전기 사이를 선택하지만 보호 기능은 제공하지 않습니다. 들어오는 각 피더의 차단기는 그렇습니다. 전체 보호 레이아웃을 통해 작업하는 경우 저전압 및 중전압 전기 보호 가이드 선택 논리에 대해 자세히 설명합니다.

확인해야 할 표준 및 등급

두 장치 중 하나를 지정할 때 제조업체는 해당 장치가 준수하는 표준을 명시해야 합니다. 차단 스위치는 IEC 60947-3 또는 UL 98에 따라 테스트되었습니다. 회로 차단기는 IEC 60947-2 또는 UL 489에 따라 테스트되었습니다. 제품 이름만으로는 장치가 오류 전류를 차단할 수 있는지 여부를 알 수 없습니다. 정격 차단 용량, 정격 전류를 확인하고 단로기의 경우 부하 전류를 차단할 수 있는지 또는 이미 전원이 차단된 회로만 격리할 수 있는지 정의하는 활용 범주를 확인하십시오.

퓨즈형 분리 스위치는 중간 지점입니다. 수동 스위치와 퓨즈 홀더가 결합되어 있어 퓨즈를 통해 과전류 보호 기능을 제공할 수 있습니다. 퓨즈가 끊어지면 교체해야 하며 퓨즈 차단 정격은 사용 가능한 오류 전류와 일치해야 합니다. 대부분의 산업용 패널에서는 재설정 가능한 회로 차단기가 예비 퓨즈 재고를 보유하지 않고 더 빠른 재통전을 허용하므로 더 실용적입니다.

피해야 할 일반적인 실수

• 모터 또는 피더에 대한 유일한 보호 수단으로 차단 스위치를 사용합니다. 케이블에 문제가 발생하면 스위치는 아무 작업도 수행하지 않으며 일부 업스트림 장치가 작동할 때까지 절연체가 타버립니다.
• 회로 차단기를 유지 관리를 위한 충분한 절연으로 취급합니다. 꺼짐 위치의 차단기는 일반적으로 허용되지만 많은 안전 절차에서는 눈에 보이는 격리가 필요합니다.
• 활용 범주를 확인하지 않고 부하 상태에서 차단 스위치를 작동합니다. 일부 절연체는 부하 차단 등급을 받았습니다. 대부분은 무부하 작동 전용입니다.
• 차단 용량 등급을 무시합니다. 사용 가능한 오류 전류보다 단락 정격이 낮은 차단 스위치를 선택하면 장비가 파손되고 운영자가 부상을 입을 수 있습니다.
• 유지보수 분리가 필요한 곳에 퓨즈 홀더를 사용합니다. 퓨즈를 제거하지 않는 한 퓨즈 스위치에는 눈에 보이는 에어 갭이 없습니다.

결론

선택하세요 회로 차단기 작업에 자동 보호가 필요한 경우. 과부하 및 단락을 감지하여 안전하게 차단하고 오류가 해결된 후 재설정할 수 있습니다. 사람들이 안전하게 작업할 수 있도록 작업에서 명확하고 눈에 띄며 잠글 수 있는 분리가 필요한 경우 분리 스위치를 선택하십시오. 산업, 상업 및 유틸리티 설치에서 올바른 엔지니어링 대답은 일반적으로 보호용 회로 차단기와 절연용 분리 스위치입니다.

차단기는 사고 시 파손을 방지하는 부품이므로 선정에 가장 주의가 필요합니다. 저전압 및 중전압 회로 차단기에 중점을 둔 제조업체인 Mingtuo Electrical은 이러한 결함 조건에 맞게 제품을 설계합니다. 당신은 검토할 수 있습니다 우리 회사 배경 제조 및 테스트 철학을 이해합니다.
